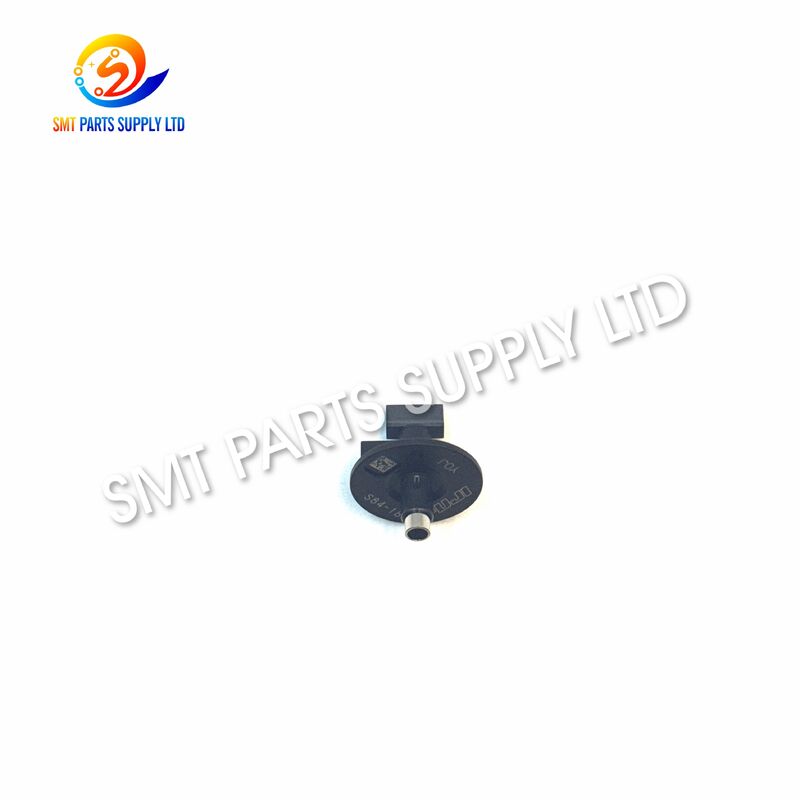

نازل مستطیلی FUJI 2AGKNY010600 8.4x1.8 برای دستگاه SMT Placement

FUJI 2AGKNY010600 نازل مستطیل شکل 8.4x1.8 برای دستگاه قرارگیری SMT

پروفیل‌های نازل جدید و موجود را مقایسه کنید. برای کاربردهای سازگار با هد قرارگیری NXT H04S که به سطح برداشت مستطیلی کشیده نیاز دارند، طراحی شده است. با مشخصات برداشت 8.4 x 1.8 میلی‌متر، این نازل پروفیل تماس طولانی‌تری را برای قطعات الکترونیکی کشیده مناسب در طول مونتاژ خودکار SMT فراهم می‌کند.نازل همراه با سیستم خلاء هد قرارگیری کار می‌کند تا قطعات را از فیدرها بردارد، نیروی نگهدارنده پایدار را در طول حرکت با سرعت بالا حفظ کند و قطعات را با دقت در موقعیت‌های برنامه‌ریزی شده PCB آزاد کند. در مقایسه با اندازه‌های کوتاه‌تر نازل مستطیل شکل، طول برداشت 8.4 میلی‌متر می‌تواند ناحیه تماس بزرگ‌تری را فراهم کند که در آن بسته‌بندی قطعه سطح صاف کافی را ارائه می‌دهد.2AGKNY010600 برای تعویض تولید، نگهداری پیشگیرانه و موجودی قطعات یدکی مناسب است. انتخاب صحیح باید همیشه سطح برداشت قطعه، پیکربندی هد قرارگیری و مرجع نازل فعلی را قبل از نصب در نظر بگیرد.علتچرا قطعات مستطیل شکل بزرگتر ممکن است به نازل اختصاصی نیاز داشته باشند؟قطعات الکترونیکی از نظر طول، عرض، ساختار سطح و مرکز ثقل به طور قابل توجهی متفاوت هستند.

هنگامی که یک قطعه کشیده توسط نازلی با ناحیه تماس ناکافی گرفته می‌شود، قطعه ممکن است در طول حرکت سریع دستگاه ناپایدار شود.

علائم معمول می‌تواند شامل موارد زیر باشد:

حرکت قطعه پس از برداشت

چرخش در حین انتقال

خوانش خلاء ناپایدار

خطاهای برداشت مکرر

سقوط قطعه

• تغییر موقعیت قرارگیری
• یک نازل مستطیل شکل انتخاب شده به درستی به افزایش تماس قابل استفاده با قطعه در حالی که آب‌بندی خلاء را حفظ می‌کند، کمک می‌کند.
• سایش نازل در تولید SMT با سرعت بالا
• نازل‌های قرارگیری به طور مداوم در طول تولید کار می‌کنند.
• در طول دوره‌های عملیاتی طولانی، چندین وضعیت می‌تواند بر عملکرد تأثیر بگذارد:
• وضعیت

نتیجه احتمالی

سایش نوک

کاهش تماس قطعه

انسداد خلاء

شماره قطعه نازل موجود را تأیید کنید.

پیکربندی هد H04S را تأیید کنید.

پروفیل‌های نازل جدید و موجود را مقایسه کنید.سطح برداشت قطعه را بازرسی کنید.مسیر خلاء را قبل از نصب بررسی کنید.

نازل را به درستی نصب کنید.

تست برداشت با سرعت پایین انجام دهید.

1. پایداری قطعه را در حین حرکت بررسی کنید.
2. تولید PCB نمونه را اجرا کنید.
3. پس از تأیید، تولید عادی را از سر بگیرید.
4. مشخصات
5. پارامتر
6. مشخصات
7. برند
8. FUJI
9. شماره قطعه
10. 2AGKNY010600

کد نازل

Y0F

تولید قابل اجرا ممکن است شامل موارد زیر باشد:

الکترونیک دیجیتال

لوازم خانگی هوشمند

بردهای کنترل مصرف کننده

ماژول‌های الکترونیکی

دستگاه‌های ارتباطی

الکترونیک خودرو

تولید PCB خودرو اغلب به تکرارپذیری بالا و جابجایی پایدار قطعه نیاز دارد.

• انتخاب صحیح نازل به حفظ برداشت مداوم در طول عملیات حجم بالا کمک می‌کند.
• الکترونیک صنعتی
• کاربردهای مناسب ممکن است شامل تولید موارد زیر باشد:
• بردهای کنترل صنعتی
• ماژول‌های اتوماسیون

سیستم‌های تعبیه شده

الکترونیک قدرت

کنترل‌کننده‌های دستگاه

تولید EMS

تولیدکنندگان EMS اغلب مدل‌های مختلف PCB را اجرا می‌کنند.

• نگهداری چندین اندازه نازل در دسترس به تیم‌های تولید کمک می‌کند تا به بسته‌بندی‌های مختلف قطعات و برنامه‌های مشتری پاسخ دهند.
• نحوه کار
• 1. نصب
• نازل بر روی هد قرارگیری H04S سازگار نصب شده و به مدار خلاء دستگاه متصل می‌شود.
• 2. موقعیت‌یابی برداشت

دستگاه هد را به سمت موقعیت فیدر برنامه‌ریزی شده حرکت می‌دهد.

3. تماس قطعه

نوک مستطیل شکل به سطح بالای انتخاب شده قطعه نزدیک می‌شود.

4. فعال‌سازی خلاء

خلاء از طریق نازل عبور کرده و نیروی نگهدارنده ایجاد می‌کند.

5. بلند کردن قطعه

قطعه از فیدر بلند می‌شود در حالی که به نازل متصل باقی می‌ماند.

6. انتقال

هد قطعه را به سمت PCB حرکت می‌دهد.

سطح برداشت طولانی‌تر می‌تواند به پشتیبانی از جابجایی پایدار در جایی که هندسه قطعه سازگار است، کمک کند.

7. تشخیص

دستگاه تشخیص قطعه و تصحیح موقعیت مورد نیاز را انجام می‌دهد.

8. قرارگیری

قطعه به مختصات PCB برنامه‌ریزی شده منتقل شده و در موقعیت خود پایین آورده می‌شود.

9. رهاسازی

خلاء آزاد می‌شود و نازل به چرخه قرارگیری بعدی ادامه می‌دهد.

نحوه انتخاب

تأیید شماره قطعه

برای این نازل:

2AGKNY010600

تطبیق شماره قطعه موجود نقطه شروع ترجیحی برای تعویض است.

تأیید کد نازل

Y0J

کد نازل یک مرجع شناسایی مدل اضافی را فراهم می‌کند.

تأیید هد

NXT H04S

اندازه

بررسی سطح برداشت

قطعه باید تماس صاف کافی را برای پروفیل مستطیل شکل 8.4 x 1.8 میلی‌متر فراهم کند.

سطح قطعه

سرب‌های قطعه

لبه‌های برجسته

حفره‌ها

ترمینال‌ها

سطوح نامنظم

ارزیابی پایداری قطعهبرای قطعات طولانی‌تر، هم ناحیه برداشت و هم مرکز ثقل را در نظر بگیرید.بهترین نقطه برداشت باید جابجایی متعادل را در طول شتاب، تشخیص و قرارگیری فراهم کند.

چک لیست انتخاب

• بررسی
• الزامات
• شماره قطعه
• 2AGKNY010600
• کد نازل

Y0J

هد

H04S

سری

از رویه‌های تمیز کردن نازل مناسب استفاده کنید و از ابزارهای تهاجمی که ممکن است هندسه نوک دقیق را تغییر دهند، خودداری کنید.

نازل‌های جایگزین باید به طور جداگانه در بسته‌بندی محافظ نگهداری شوند.

سوالات متداول

• س1: مشخصات نازل FUJI 2AGKNY010600 چیست؟
• 2AGKNY010600 Y0J یک نازل قرارگیری مستطیل شکل با پروفیل برداشت 8.4 x 1.8 میلی‌متر برای کاربردهای هد قرارگیری سازگار NXT H04S است.
• س2: چرا نازل مستطیل شکل 8.4 میلی‌متری را انتخاب کنیم؟
• پروفیل تماس طولانی‌تر آن می‌تواند برای قطعات کشیده سازگار که سطح برداشت صاف کافی را فراهم می‌کنند و به نگهدارنده خلاء پایدار در طول انتقال نیاز دارند، مناسب باشد.
• س3: چگونه می‌توانم سازگاری را تأیید کنم؟
• شماره قطعه موجود، مدل هد H04S، ابعاد نازل و سطح برداشت قطعه را بررسی کنید. عکس‌های واضح از نازل فعلی نیز می‌تواند به تأیید مدل کمک کند.

س4: چه زمانی باید نازل را تعویض کنم؟

تعویض باید زمانی در نظر گرفته شود که نازل دارای سایش قابل مشاهده، تغییر شکل، انسداد مداوم، عملکرد خلاء ناپایدار یا خطاهای برداشت مکرر پس از تمیز کردن باشد.

س5: آیا می‌توانم چندین مدل نازل را با هم سفارش دهم؟

بله. شماره قطعات مورد نیاز، مقادیر و اطلاعات دستگاه را ارسال کنید تا مدل‌های نازل مرتبط بتوانند با هم قیمت‌گذاری شوند.

تماس با ما

به دنبال نازل مستطیل شکل FUJI 2AGKNY010600 Y0J 8.4 x 1.8 میلی‌متر هستید؟

لطفاً برای ما ارسال کنید:

شماره قطعه

سری دستگاه

مدل هد قرارگیری

مقدار مورد نیاز

عکس‌های نازل موجود

نیازهای اضافی قطعات یدکی SMT

برای قیمت، در دسترس بودن و تأیید محصول با ما تماس بگیرید.
