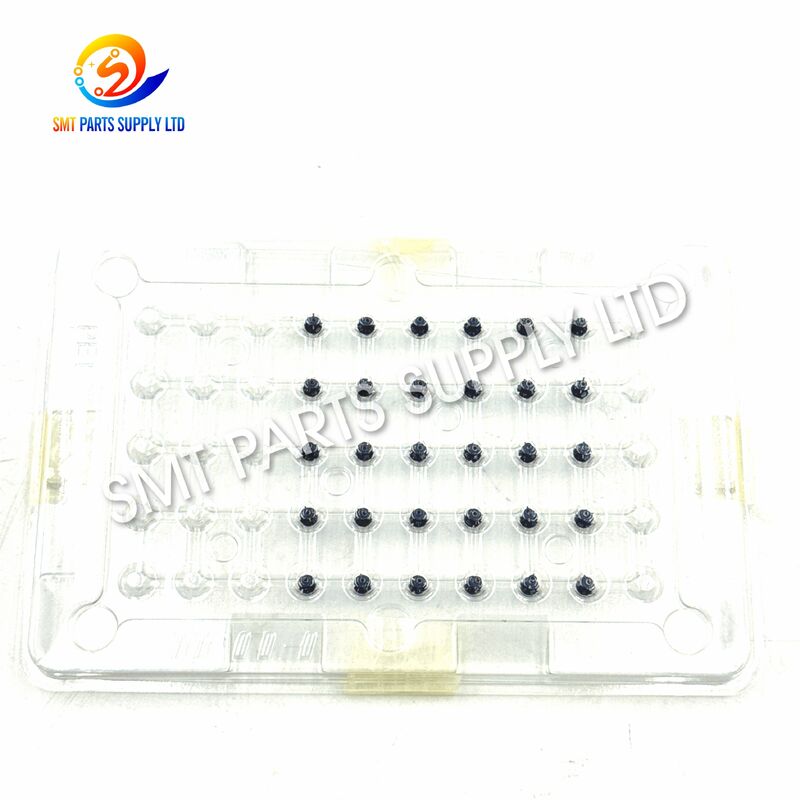

FUJI 2AGKNX007700 R047-018WRL-035 H24-L نوزل برای سر NXT H24

درFUJI 2AGKNX007700 R047-018WRL-035 H24-L نوزلیک1.8 میلی متری، نوزل بزرگ SMTبرای استفاده باNXT H24 سر قرار دادنبه عنوان جزء تماس بین سیستم خلاء سر قرار دادن و اجزای الکترونیکی، نوزل وظایف اساسی برداشت، نگه داشتن، انتقال، موقعیت،و آزاد کردن در طول چرخه نصب SMT.

درپیکربندی گسترده H24-Lبرای قطعات سازگار که نیاز به یک رابط گیرنده بزرگتر از نسخه های H24-S و H24-M دارند، طراحی شده است.انتخاب صحیح نوزل مهم است زیرا نوزل به طور مستقیم بر ثبات پیکاپ تأثیر می گذارد، بهره وری خلاء، دستکاری قطعات، ثبات قرار دادن و تداوم کار ماشین.

شماره بخش2AGKNX007700با مشخصات مطابقت داردR047-018WRL-035، با ارزش اسمی1.8mm L نامگذاری گسترده. این نوزل برای تعویض نوزل های H24 فرسوده، آلوده، آسیب دیده یا اشتباه در هنگام نگهداری معمول ماشین SMT مناسب است.

فنجان های SMT از طریق هزاران یا میلیون ها چرخه تکرار پذیرایی و قرار دادن کار می کنند.آلودگی با خمیر جوش، ذرات نوار حامل و بارگذاری مکانیکی، وضعیت آن می تواند به تدریج بر عملکرد ماشین تاثیر بگذارد.

علل رایج مشکلات مربوط به نوزل شامل موارد زیر است:

یک نوزل ممکن است هنوز قابل استفاده به نظر برسد در حالی که باعث ایجاد اشتباهات گیرنده متناوب می شود. به این دلیل، وضعیت نوزل باید در هنگام هشدار های مکرر گمشده، گیرنده ناپایدار،حرکت غیرطبیعی اجزای بدن، یا قرار دادن ناسازگار رخ می دهد.

بازرسی نوزل به ویژه در سر های قرار دادن با سرعت بالا مانند H24 مهم است زیرا یک عدم سازگاری کوچک جمع آوری تکرار شده در طول چرخه های زیادی می تواند کل کارایی خط را کاهش دهد.

استفاده از مشخصات صحیح نوزل یکی از ساده ترین راه ها برای بازگرداندن کنترل قطعات قابل اعتماد است.

در2AGKNX007700 نوزل H24-Lدرست را ارائه می دهدR047-018WRL-035 / 1.8mm پیکربندی L گستردهبرای کاربردهایی که نیاز به این نوع نوزل مخصوص H24 دارند.

هنگام تعویض یک نوزل، اپراتورها باید تأیید کنند:

• نوع سر قرار دادن:H24
• شماره قطعه مورد نیاز:2AGKNX007700
• مشخصات مورد نیاز:R047-018WRL-035
• نوع نوزل:محدوده گسترده L
• اندازه اسمی نوزل:1.8 میلی متر
• ابعاد قطعات برای رابط گیرنده نوع L مناسب است
• راه خلاء قبل از نصب تمیز است
• موقعیت نصب نوزل از آلودگی پاک است

تعویض نوزل های فرسوده یا آسیب دیده با مشخصات مناسب می تواند به بازگرداندن جمع آوری خلاء قابل اعتماد کمک کند، قطرات قطعات را کاهش دهد، تکرار پذیری را بهبود بخشد،و وقفه های غیرضروری ماشین را کاهش می دهد.

برای بخش های تعمیر و نگهداری، نگهداری اندازه های نوزل H24 که معمولاً استفاده می شود، زمان توقف را نیز کاهش می دهد وقتی یک نوزل به طور غیر منتظره ای نیاز به تعویض دارد.

خانواده نوزل های H24 شامل اندازه های مختلف پیکاپ است. انتخاب مدل درست با توجه به برنامه ماشین و ابعاد قطعات برای تولید قابل اعتماد مهم است.

در2AGKNX007700نباید به طور خودکار با یک نوزل 1.8 میلی متری دیگر جایگزین شود فقط به این دلیل که قطر اسمی یکسان است.ساختار نوزل و کاربرد مورد نظر برای دستکاری قطعات نیز باید با تنظیمات ماشین مطابقت داشته باشد.

در2AGKNX007700 نوزل H24-Lعمدتاً در محیط های تولید SMT خودکار و مجهز به یک سر قرار دادن NXT H24 سازگار استفاده می شود.

الکترونیک مصرفی

مناسب برای خطوط مونتاژ PCB تولید کنترلرها، دستگاه های ارتباطی، لوازم الکترونیکی خانگی، محصولات هوشمند و سایر مونتاژ های الکترونیکی حجم بالا.

الکترونیک خودرو

می تواند در محیط های تولید SMT استفاده شود که بوردهای کنترل، ماژول های سنسور، الکترونیک نورپردازی، مجمع های کنترل قدرت و محصولات مربوط به PCB خودرو را تولید می کند.

الکترونیک صنعتی

قابل استفاده برای خطوط تولیدی تولید بوردهای کنترل صنعتی، ماژول های اتوماسیون، الکترونیک قدرت، ابزار و مجموعه های الکترونیکی جاسازی شده.

تجهیزات ارتباطی

مناسب برای مونتاژ PCB با تراکم بالا که در آن برداشت قطعات تکراری قابل اعتماد برای حفظ کارایی قرار دادن ضروری است.

تعمیرات ماشین SMT

اغلب توسط بخش های تعمیرات تجهیزات مورد نیاز است زمانی که یک نوزل H24-L نصب شده فرسوده، آلوده، آسیب دیده یا دیگر یک جمع آوری خلاء پایدار را فراهم نمی کند.

فهرست قطعات یدکی

به عنوان یک قطعه پشتیبان نگهداری برای کارخانه هایی که چندین دستگاه NXT را کار می کنند مفید است، به کاهش زمان انتظار تولید کمک می کند زمانی که جایگزینی نوزل ضروری می شود.

نوزل H24-L در طول چرخه نصب قطعات با سیستم خلاء سر قرار دادن کار می کند.

سر قرار دادن نوزل را به سمت موقعیت برداشت قطعات در ایستگاه تغذیه یا تامین قطعات حرکت می دهد.

خلاء از طریق گذرگاه داخلی نوزل اعمال می شود. نوک نوزل با سطح مناسب گیرنده قطعات الکترونیکی تماس می گیرد و مکش کافی برای نگه داشتن آن ایجاد می کند.

پس از جمع آوری، سر قرار دادن را بالا می برد و قطعات را به سمت محل قرار دادن PCB برنامه ریزی شده حمل می کند.

یک نوزل مناسب کمک می کند تا قطعه در طول این حرکت با سرعت بالا پایدار باشد.

سر به موقعیت برنامه ریزی شده تخته حرکت می کند و قطعه را به سمت سطح قرار دادن پایین می آورد.

نیروی نگهدارنده خلاء آزاد می شود تا قطعه از نوزل جدا شود و در محل PCB مورد نظر باقی بماند.

سپس سر به چرخه قرار دادن بعدی ادامه می دهد.

از آنجا که این اقدامات در سرعت بالا بارها و بارها انجام می شود، تمیز بودن نوزل، وضعیت ابعاد و انتخاب درست مدل برای تولید مداوم بسیار مهم است.

نوزل پیکاپ یک قطعه نسبتا کوچک از ماشین SMT است، اما تأثیر آن بر تولید می تواند قابل توجه باشد.

یک نوزل اشتباه انتخاب شده ممکن است منجر به:

• تماس ناکافی با سطح جمع آوری
• نشت خلاء
• حرکت قطعات در حین شتاب
• خرابی های پیکاپ
• قطرات جزء
• افزایش آژیرهای دستگاه
• وقفه های قرار دادن
• حجم کاری نگهداری بیشتر

نوزل صحیح باید تماس کافی را بدون دخالت در بدن قطعات، خطوط، جیب نوار اطراف یا سازه های مکانیکی مجاور فراهم کند.

به همین دلیل2AGKNX007700 باید انتخاب شود زمانی که پیکربندی ماشین به طور خاص نیاز به نوزل H24-L R047-018WRL-035 گسترده دارد..

قبل از سفارش یک نوزل جایگزین H24، اطلاعات زیر را تایید کنید.

بررسی کنید که آیا مستندات موجود نوزل یا قطعات یدکی مشخص می کنند:

2AGKNX007700

این مستقیم ترین روش شناسایی است.

بررسی کنید که آیا نوزل به عنوان:

R047-018WRL-035

این امر به جلوگیری از سردرگمی با نوزل های استاندارد 1.8mm و 1.8mm H24 نوع MELF کمک می کند.

نوزل توصیف شده در این صفحه برای:

H24 سر قرار دادن

یک نوزل را فقط بر اساس ظاهر بیرونی انتخاب نکنید زیرا ممکن است سایر سرهای قرار دادن از ساختارهای مختلف نصب استفاده کنند.

پیکربندی مورد نیاز عبارت است از:

H24-L / دامنه گسترده L

در خانواده طیف گسترده ای، نسخه های S، M و L انتخاب نوزل های مختلف هستند.

این مدل:

1.8mm Wide-Range L نسخه

برای سایر قطعات ممکن است نسخه های H24-S 0.6mm یا H24-M 1.1mm مورد نیاز باشد.

در صورت امکان، یک عکس روشن از نوزل اصلی همراه با مدل ماشین، نوع سر، شماره قطعه موجود و مشخصات نوزل ارائه دهید.

این اطلاعات اضافی به جلوگیری از سفارش نسخه اشتباه کمک می کند زمانی که نوزل های مختلف H24 ظاهر مشابهی دارند.

نگهداری صحیح می تواند عمر نوزل را افزایش دهد و مشکلات غیر منتظره را کاهش دهد.

در هنگام تمیز کردن از اجسام تیز استفاده نکنید که ممکن است به گذرگاه مکش داخلی یا سطح گرفتن دقیق آسیب برساند.

نوزل های خارج شده از دستگاه باید به ترتیب شماره بخش قرار گیرند تا از مخلوط تصادفی بین H24-S، H24-M، H24-L، استاندارد، نوع G و پیکربندی نوزل MELF جلوگیری شود.

پارامترهای ماشین، تغذیه کننده ها، اجزای آن، سیستم های خلاء و سایر قطعات سر نیز باید در هنگام عیب یابی بررسی شوند، زیرا همه مشکلات گیرنده توسط نوزل خود ایجاد نمی شود.

2AGKNX007700 يه1.8mm H24-L SMT نوار بلنداستفاده می شود بر روی NXT H24 سر قرار دادن سازگار. آن را ایجاد تماس خلاء مورد نیاز برای انتخاب قطعات الکترونیکی از موقعیت منبع، نگه داشتن آنها را در طول حرکت سر،و آنها را در موقعیت قرار دادن PCB برنامه ریزی شده آزاد کنید.

در2AGKNX007700این استH24-L 1.8mm نوزل گسترده، مشخص شده به عنوانR047-018WRL-035.2AGKNX007600کوچکتر استH24-M 1.1mm نوزل گسترده، مشخص شده به عنوانR047-011WRM-035انتخاب باید بر اساس قطعات و دستگاه تنظیم شود.

نه2AGKNX007700به عنوان یک1.8 میلی متری لوله L. خانواده H24 همچنین شامل یک نوزل استاندارد 1.8mm و یک نوزل 1.8mm MELF است. قبل از سفارش شماره قطعه کامل و مشخصات R047 را تأیید کنید.

تعویض باید در نظر گرفته شود زمانی که نوزل خم شده، آسیب دیده، بیش از حد پوشیده شده، مسدود شده، یا به طور مکرر پس از تمیز کردن و بازرسی مناسب، اجزای ناپایدار را تولید می کند.استفاده از یک نوزل جایگزین شناخته شده خوب نیز می تواند به تعیین اینکه آیا مشکلات تکراری پیکاپ مربوط به نوزل کمک کند.

لطفاً نامشماره قسمت 2AGKNX007700مشخصاتR047-018WRL-035، مقدار مورد نیاز، اطلاعات ماشین یا سر، و شرایط ترجیح داده شده یا نیاز به عرضه. یک عکس از نوزل موجود نیز مفید است زمانی که تایید مطابقت اضافی مورد نیاز است.

دنبالFUJI 2AGKNX007700 R047-018WRL-035 نوزل های H24-Lیا سایر مشخصات نوزل H24؟

به ما بفرستشماره قطعه، مقدار مورد نیاز، مدل ماشین و عکس نوزلبراي شناسايي و پيشنهاد، ما ميتونيم در انتخاب نوزل H24، تطابق مدل با همان سري، الزامات تعويض، تاييد ذخيره، اطلاعات زمان سپري،و بررسی های ترکیبی قطعات یدکی SMT.

برای مشتریانی که چندین خط تولید SMT را نگهداری می کنند، می توان یک لیست کامل از الزامات نوزل را برای بررسی و قیمت گذاری یکپارچه ارائه کرد.
