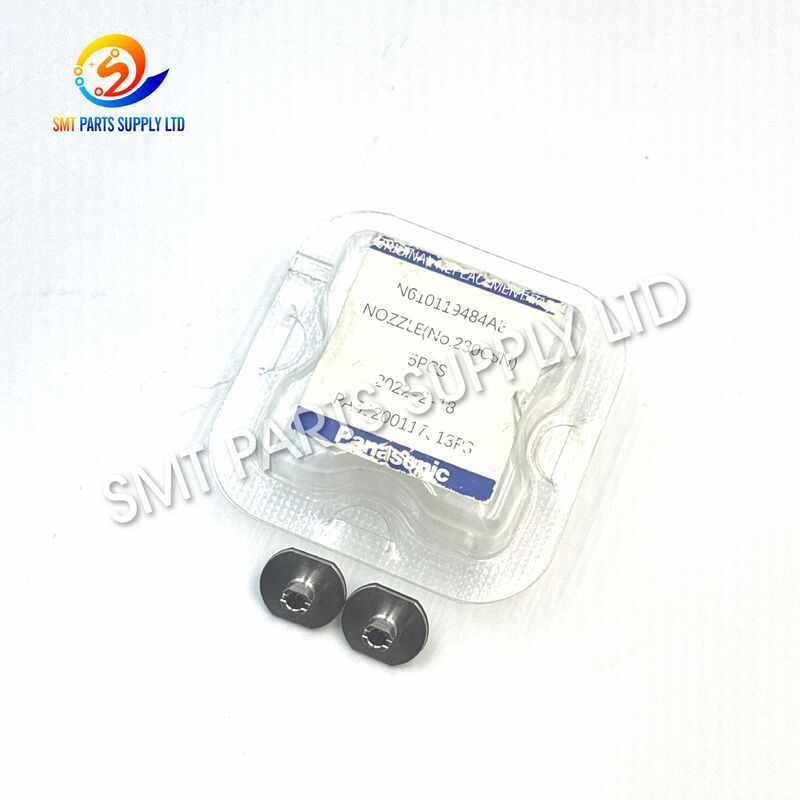

نازل پاناسونیک N610119484AB 230CSN برای دستگاه CM402 CM602 NPM SMT

نازل پاناسونیک N610119484AB 230CSN برای دستگاه CM402 CM602 NPM SMT

نام تجاری:	Panasonic
شماره مدل:	N610119484AB
موق:	1 قطعه
قیمت:	قابل مذاکره
زمان تحویل:	3-7 روز کاری
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین و ژاپن

شماره قطعه:

N610119484AB

نوع نازل:

230CSN

نوع محصول:

نازل قرارگیری smt

روش کار:

پیکاپ وکیوم

سری ماشین های سازگار:

CM402، CM602، NPM

موقعیت نصب:

سر قرار دادن SMT

دسته تجهیزات:

دستگاه انتخاب و جابجایی SMT

عملکرد اصلی:

اجزا را انتخاب کنید، نگه دارید، انتقال دهید و آزاد کنید

سازگاری با برند:

پاناسونیک

جزئیات بسته بندی:

کارتن

قابلیت ارائه:

1000 عدد در سال

برجسته کردن:

نوزل SMT پاناسونیک برای CM402

نوزل ماشین SMT CM602

نوزل NPM SMT با ضمانت

توضیح محصول

نازل پاناسونیک N610119484AB 230CSN برای دستگاه SMT CM402 CM602 NPM

نازل پاناسونیک N610119484AB 230CSN برای دستگاه CM402 CM602 NPM SMT

شماره قطعهقبل از سفارش، کاربران باید شماره قطعه N610119484AB، نوع نازل 230CSN، مدل دستگاه، پیکربندی سر قرارگیری و الزامات کاربرد را تأیید کنند.N610119484AB 230CSN برای کاربردهای نگهداری و تعویض معمول که نوع نازل مشخص شده با پیکربندی دستگاه و الزامات قطعه مطابقت دارد، مناسب است.

شرح کامل محصول

نازل قرارگیری SMT 230CSN N610119484AB برای پاناسونیک CM402 CM602 NPM

مرور کلی محصول

نازل پاناسونیک N610119484AB 230CSN یک قطعه یدکی دستگاه SMT است که برای تجهیزات قرارگیری سازگار پاناسونیک CM402، CM602 و NPM توسعه یافته است. به عنوان یک جزء مهم از سر قرارگیری، نازل رابط فیزیکی بین سیستم خلاء دستگاه و قطعه الکترونیکی در حال جابجایی را فراهم می‌کند.

در طول چرخه قرارگیری SMT، نازل به موقعیت برداشت فیدر نزدیک می‌شود، از فشار خلاء برای نگه داشتن قطعه استفاده می‌کند، آن را از طریق فرآیند تشخیص و موقعیت‌یابی منتقل می‌کند و آن را با دقت روی PCB رها می‌کند. بنابراین، وضعیت مداوم نازل برای عملکرد پایدار دستگاه ضروری است.

شماره قطعهقبل از سفارش، کاربران باید شماره قطعه N610119484AB، نوع نازل 230CSN، مدل دستگاه، پیکربندی سر قرارگیری و الزامات کاربرد را تأیید کنند.علتنازل‌های قرارگیری SMT به طور مداوم تحت حرکت مکانیکی تکراری و چرخه خلاء کار می‌کنند. پس از تولید طولانی مدت، چندین وضعیت می‌تواند عملکرد نازل را کاهش دهد.وضعیت رایج

تأثیر احتمالی تولید

فرسودگی نوک نازل

کاهش پایداری نگهدارنده قطعهآلودگیشکست برداشت یا افتادن قطعه

آسیب مکانیکی

عدم ثبات موقعیت‌یابی

انتخاب نادرست نازل	عدم تطابق قطعه یا نصب ناپایدار
ساختار خمیده نازل	خطای قرارگیری یا مشکلات تشخیص
زمان سرویس بیش از حد	کاهش تکرارپذیری در تولید با سرعت بالا
از آنجایی که نازل مستقیماً با قطعه الکترونیکی تماس دارد یا آن را نگه می‌دارد، حتی آسیب جزئی سطح یا آلودگی می‌تواند بر پایداری تولید تأثیر بگذارد.	یک نازل فرسوده ممکن است همیشه دستگاه را به طور کامل متوقف نکند. در بسیاری از موارد، اولین علائم به صورت خطاهای برداشت تدریجی، تلاش‌های مکرر، افتادن قطعات یا نتایج قرارگیری ناپایدار ظاهر می‌شوند.
راه حل	تعویض نازل فرسوده یا آسیب‌دیده با مشخصات صحیح می‌تواند به بازیابی عملکرد عادی جابجایی قطعات کمک کند.
نازل N610119484AB 230CSN برای تجهیزات قرارگیری سازگار پاناسونیک که به این مشخصات نازل نیاز دارند، در نظر گرفته شده است. هنگامی که به درستی انتخاب و نصب شود، از موارد زیر پشتیبانی می‌کند:	برداشت خلاء پایدار
جابجایی مداوم قطعات	حرکت قرارگیری دقیق
رهاسازی روان قطعات	کاهش وقفه‌های تولید مربوط به برداشت

تعویض قابل اعتماد نازل در طول نگهداری پیشگیرانه

برای بهترین نتایج، تعویض نازل باید با بازرسی سیستم خلاء، نگهدارنده نازل، شفت، فیلترها، قطعات سر مربوطه و موقعیت برداشت فیدر همراه باشد.

در صورت ادامه خطاهای برداشت مکرر پس از تعویض نازل، تکنسین‌ها باید فشار خلاء، کالیبراسیون سر، وضعیت فیدر، بسته‌بندی قطعه و تنظیمات تشخیص دید را نیز بررسی کنند.

مشخصات فنی

شماره قطعهمشخصاتسازگاری برند

پاناسونیک
شماره قطعه
N610119484AB
نوع نازل
230CSN
نوع محصول

نازل قرارگیری SMT

کاربرد

برداشت و قرارگیری قطعات

سری دستگاه‌های سازگار	CM402، CM602، NPM
موقعیت نصب	N610119484AB 230CSN یک نازل قرارگیری SMT است که بر روی دستگاه‌های قرارگیری سازگار پاناسونیک استفاده می‌شود. این نازل با سیستم خلاء کار می‌کند تا قطعات الکترونیکی را از فیدرها بردارد، آن‌ها را در طول چرخه قرارگیری منتقل کند و در موقعیت برنامه‌ریزی شده PCB رها کند.
2. آیا N610119484AB با دستگاه‌های CM402، CM602 و NPM سازگار است؟
3. چه زمانی باید یک نازل SMT تعویض شود؟
وضعیت محصول	لطفاً هنگام سفارش تأیید کنید
لوازم الکترونیکی مصرفی	برداشت، نگه داشتن، انتقال و رها کردن قطعات
دسته قطعات یدکی	نازل SMT / قطعه سر قرارگیری
تأیید سفارش	شماره قطعه، نوع نازل، پیکربندی دستگاه و سر
مرجع دستگاه سازگار	سری دستگاه
کاربرد معمول	تأیید
پاناسونیک CM402	قرارگیری قطعات SMT
پیکربندی سر را تأیید کنید	پاناسونیک CM602
قرارگیری SMT با سرعت بالا	مشخصات نازل را تأیید کنید
پاناسونیک NPM	تولید SMT ماژولار

پیکربندی دقیق دستگاه را تأیید کنید

سازگاری باید بر اساس شماره قطعه و پیکربندی دستگاه تعیین شود، نه صرفاً نام سری دستگاه.	سرهای قرارگیری مختلف ممکن است از انواع نازل‌های مختلفی استفاده کنند، حتی در خانواده دستگاه‌های یکسان.	کاربرد
نازل N610119484AB 230CSN را می‌توان در محیط‌های مختلف تولید SMT که در آن‌ها دستگاه‌های قرارگیری سازگار پاناسونیک نصب شده‌اند، استفاده کرد.	تولید مونتاژ PCB	مناسب برای خطوط تولیدی که قطعات الکترونیکی را روی بردهای مدار چاپی مونتاژ می‌کنند. نازل از فرآیند برداشت و قرارگیری بین فیدر و PCB پشتیبانی می‌کند.
نگهداری دستگاه SMT	نازل فرسوده را می‌توان در طول نگهداری برنامه‌ریزی شده دستگاه تعویض کرد تا خطر خرابی‌های غیرمنتظره برداشت کاهش یابد.	تعویض پس از آسیب نازل
اگر نازل در اثر برخورد، تماس غیرعادی با قطعه، تنظیم نادرست یا استفاده طولانی مدت آسیب ببیند، تعویض می‌تواند به بازیابی عملکرد پایدار جابجایی کمک کند.	موجودی قطعات یدکی پیشگیرانه	کارخانه‌هایی که چندین دستگاه CM402، CM602 یا NPM را اداره می‌کنند، اغلب انواع نازل‌های پرکاربرد را در انبار نگه می‌دارند تا زمان انتظار نگهداری را کاهش دهند.

تولید الکترونیککاربردهای معمول می‌تواند شامل خطوط مونتاژ SMT باشد که در خدمت موارد زیر هستند:صنعت

تولید معمول

لوازم الکترونیکی مصرفی

مونتاژهای PCB و بردهای کنترل

الکترونیک خودرو

ماژول‌های کنترل الکترونیکی

الکترونیک صنعتی

تجهیزات اتوماسیون و کنترل

تجهیزات ارتباطی

بردهای شبکه و ارتباطات

محصولات LED

مونتاژهای کنترل نور

الکترونیک قدرت

بردهای مدار قدرت و کنترل

نحوه کار	نازل SMT به عنوان بخشی از سیستم خلاء سر قرارگیری دستگاه کار می‌کند.
1. موقعیت‌یابی نازل	دستگاه سر قرارگیری را به سمت موقعیت برداشت فیدر برنامه‌ریزی شده حرکت می‌دهد.
2. برداشت قطعه	نازل با توجه به تنظیمات دستگاه با قطعه تماس می‌گیرد یا به آن نزدیک می‌شود. فشار خلاء از طریق نازل اعمال می‌شود.
نیروی خلاء قطعه را محکم به نوک نازل نگه می‌دارد.	3. انتقال قطعه
سر قرارگیری قطعه را از فیدر دور کرده و به سمت ناحیه بازرسی یا قرارگیری حرکت می‌دهد.	4. تشخیص و تصحیح
بسته به پیکربندی دستگاه و نوع قطعه، سیستم دید دستگاه موقعیت و جهت قطعه را شناسایی می‌کند. تصحیحات موقعیتی مورد نیاز به طور خودکار محاسبه می‌شوند.	5. قرارگیری PCB
نازل به مختصات نصب برنامه‌ریزی شده PCB حرکت می‌کند.	دستگاه موقعیت‌یابی X، Y، Z و چرخشی را مطابق با برنامه قرارگیری کنترل می‌کند.

6. رهاسازی قطعه

خلاء مطابق با توالی عملیاتی دستگاه آزاد یا تغییر می‌کند و به قطعه اجازه می‌دهد در موقعیت مورد نیاز روی خمیر لحیم قرار گیرد.

این فرآیند ممکن است هزاران بار در طول تولید تکرار شود، که وضعیت نازل را برای عملکرد پایدار SMT بسیار مهم می‌کند.

چرا وضعیت نازل مهم است

نازل در مقایسه با سایر اجزای دستگاه SMT نسبتاً کوچک است، اما تأثیر مستقیمی بر کیفیت تولید دارد.

وضعیت نازل

نتیجه احتمالی

تمیز و انتخاب شده به درستی

برداشت و قرارگیری پایدار

نوک نازل فرسوده

کاهش ثبات نگهدارنده

سوراخ خلاء مسدود شده

شکست برداشت

ساختار آسیب‌دیده

مشکلات موقعیت‌یابی قطعه

نوع نازل نادرست

سازگاری ضعیف قطعه

نصب شل

ناپایداری قرارگیری

تعویض زودهنگام نازل مشکل‌دار می‌تواند به جلوگیری از توقف‌های غیرضروری دستگاه و خطاهای قرارگیری مکرر کمک کند.	مزایای محصول
کاربرد دقیق SMT	برای برداشت و قرارگیری دقیق قطعات در تجهیزات تولید SMT سازگار طراحی شده است.
شناسایی شماره قطعه	شماره N610119484AB به پرسنل نگهداری اجازه می‌دهد تا قطعه یدکی مورد نیاز را با دقت بیشتری شناسایی و مطابقت دهند.
مشخصات 230CSN	نوع نازل را می‌توان مستقیماً در برابر سوابق نگهداری، لیست نازل‌ها یا نازل موجود دستگاه بررسی کرد.
سازگار با چندین سری دستگاه	برای پیکربندی‌های منتخب دستگاه‌های CM402، CM602 و NPM که به مشخصات نازل صحیح نیاز دارند، قابل استفاده است.
مناسب برای موجودی نگهداری	نازل فشرده و کاربردی برای نگهداری قطعات یدکی است و به تیم‌های نگهداری کمک می‌کند تا برای نیازهای تعویض برنامه‌ریزی شده یا غیرمنتظره آماده شوند.
تعویض آسان	تکنسین‌های باتجربه SMT می‌توانند نازل را در طول نگهداری معمول مطابق با رویه‌های استاندارد سرویس دستگاه تعویض کنند.

نحوه انتخاب

انتخاب صحیح نازل مهم است زیرا قطعات و سرهای قرارگیری مختلف ممکن است به مشخصات نازل متفاوتی نیاز داشته باشند.

قبل از سفارش، اطلاعات زیر را بررسی کنید.

اطلاعات برای تأیید

چرا مهم است

شماره قطعهنوع نازل

مشخصات 230CSN را تأیید می‌کند

مدل دستگاه

به شناسایی سازگاری تجهیزات کمک می‌کند

سر قرارگیری

سرهای مختلف ممکن است از نازل‌های متفاوتی استفاده کنند

علامت‌گذاری نازل موجود

برای تأیید تعویض مفید است

کاربرد قطعه

به تأیید الزامات جابجایی کمک می‌کند

عکس محصول

به مقایسه پیکربندی فیزیکی کمک می‌کند

روش انتخاب پیشنهادی	ابتدا نازل نصب شده فعلی روی دستگاه را بررسی کنید.
2. آیا N610119484AB با دستگاه‌های CM402، CM602 و NPM سازگار است؟	N610119484AB / 230CSN
3. چه زمانی باید یک نازل SMT تعویض شود؟	برای بخش‌های خرید که اطلاعات فنی کامل ندارند، ارائه یک عکس واضح از نازل اصلی، مدل دستگاه، اطلاعات سر و شماره قطعه می‌تواند به کاهش اشتباهات سفارش کمک کند.
توصیه‌های تعویض	نازل باید به طور منظم به عنوان بخشی از نگهداری تجهیزات SMT بازرسی شود.
تعویض ممکن است در نظر گرفته شود زمانی که:	خطاهای برداشت مکررتر می‌شوند
قطعات در حین انتقال می‌افتند	مقادیر خلاء ناپایدار می‌شوند
تمیز کردن نازل عملکرد را بازیابی نمی‌کند	نوک آن به وضوح آسیب دیده است
نازل در یک برخورد سر دخیل بوده است	دقت قرارگیری ناپایدار می‌شود

دستگاه خطاهای مکرر مربوط به نازل را گزارش می‌دهد

به طور خودکار فرض نکنید که هر خطای برداشت ناشی از نازل است. وضعیت فیدر، فشار خلاء، بسته‌بندی قطعه، کالیبراسیون دستگاه و قطعات سر نیز باید بررسی شوند.

دستورالعمل‌های نگهداری

تمیز کردن منظم می‌تواند به افزایش عمر مفید نازل کمک کند.

از رویه‌های مناسب نگهداری نازل استفاده کنید و از آسیب رساندن به سطوح تماس دقیق خودداری کنید.

نکات نگهداری توصیه شده عبارتند از:

گرد و غبار و آلودگی فلاکس را پاک کنید

مسیر خلاء را تمیز نگه دارید

نوک نازل را برای فرسودگی بازرسی کنید

پس از رویدادهای غیرعادی دستگاه، برای تغییر شکل بررسی کنید
نازل‌های یدکی را در بسته‌بندی محافظ تمیز نگهداری کنید
از مخلوط کردن مشخصات مختلف نازل خودداری کنید
تعویض نازل را در طول نگهداری پیشگیرانه ثبت کنید
از روش‌های تمیز کردن تهاجمی که ممکن است به سطوح دقیق آسیب برساند یا هندسه نازل را تغییر دهد، استفاده نکنید.
اطلاعات سفارش
برای استعلام سریع‌تر و بررسی سازگاری، جزئیات زیر را ارائه دهید:
اطلاعات مورد نیاز

مثال

برند

پاناسونیک

شماره قطعه

N610119484AB

نوع نازل
230CSN
دستگاه
CM402 / CM602 / NPM
مقدار مورد نیاز
1 عدد، 10 عدد و غیره
عکس قطعه موجود

توصیه شده

اطلاعات سر دستگاه

در صورت موجود بودن توصیه می‌شود

ارائه اطلاعات کامل به کاهش خطاهای انتخاب مدل و تسریع پردازش استعلام کمک می‌کند.	سوالات متداول
1. نانو نازل پاناسونیک N610119484AB 230CSN برای چه کاری استفاده می‌شود؟	N610119484AB 230CSN یک نازل قرارگیری SMT است که بر روی دستگاه‌های قرارگیری سازگار پاناسونیک استفاده می‌شود. این نازل با سیستم خلاء کار می‌کند تا قطعات الکترونیکی را از فیدرها بردارد، آن‌ها را در طول چرخه قرارگیری منتقل کند و در موقعیت برنامه‌ریزی شده PCB رها کند.
2. آیا N610119484AB با دستگاه‌های CM402، CM602 و NPM سازگار است؟
3. چه زمانی باید یک نازل SMT تعویض شود؟
4. چگونه می‌توانم نازل صحیح را قبل از سفارش تأیید کنم؟	علامت‌گذاری نازل اصلی، مدل دستگاه، سر قرارگیری، دفترچه راهنمای نگهداری و سابقه قطعات یدکی را بررسی کنید. برای تأیید دقیق‌تر، شماره قطعه N610119484AB، نوع نازل 230CSN، مدل دستگاه، مقدار و عکس‌های واضح از قطعه موجود را ارائه دهید.
5. آیا این نازل را می‌توان به عنوان قطعه یدکی نگهداری انبار کرد؟	بله. نازل‌های SMT پرکاربرد معمولاً به عنوان قطعات یدکی نگهداری پیشگیرانه انبار می‌شوند. در دسترس داشتن نازل‌های جایگزین سازگار می‌تواند زمان خرابی را در صورت آسیب دیدن نازل یا رسیدن به پایان عمر مفید آن کاهش دهد.
تماس با ما	به دنبال نازل‌های پاناسونیک N610119484AB 230CSN یا سایر قطعات یدکی دستگاه SMT هستید؟
شماره قطعه، مدل دستگاه، مشخصات نازل، مقدار مورد نیاز و عکس محصول خود را برای ما ارسال کنید. تیم ما می‌تواند به بررسی مشخصات درخواستی و آماده‌سازی استعلام برای نیازهای قطعات یدکی SMT شما کمک کند.	امروز با ما تماس بگیرید برای قیمت، در دسترس بودن، استعلام مقدار و پشتیبانی قطعات SMT سازگار.
