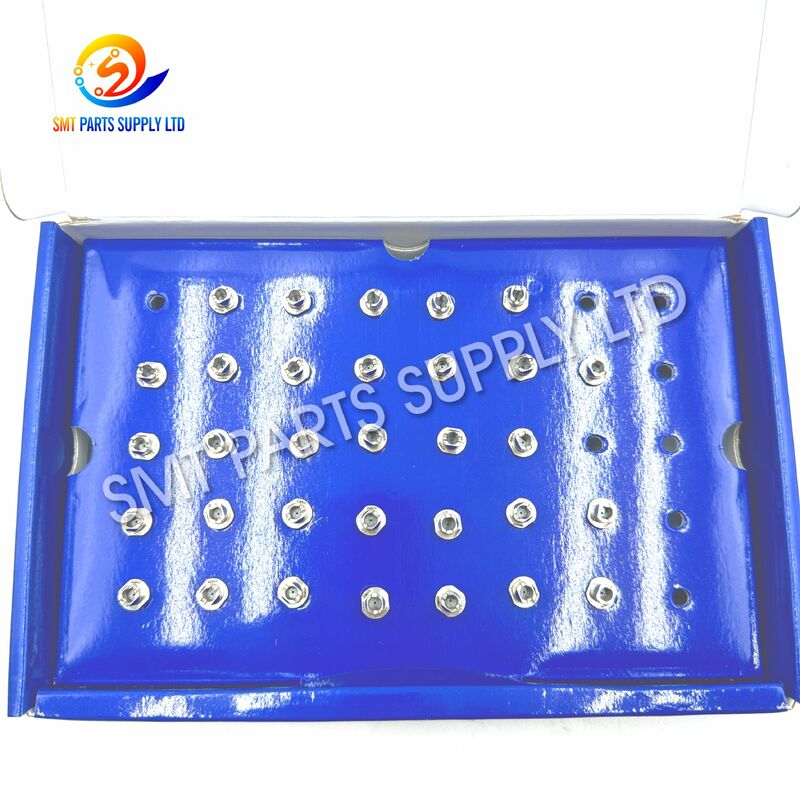

نازل پاناسونیک 256CSN N610148260AA SMT برای NPM 12-هد

پاناسونیک 256CSN N610148260AA SMT نوزل برای NPM 12-سر

نوزل SMT Panasonic 256CSN N610148260AA یک قطعه پیکاپ دقیق است که برای ماشین های قرار دادن NPM سازگار مجهز به یک واحد 12 سر توسعه یافته است.نصب شده بین سر قرار دادن و قطعات الکترونیکی، نوزل فشار خلاء را به سطح قطعات منتقل می کند، که امکان برداشت کنترل شده، حرکت با سرعت بالا، تراز و قرار دادن دقیق بر روی صفحه مدار چاپی را فراهم می کند.

یک نوزل فرسوده، آلوده، خم شده، مسدود شده یا اشتباه انتخاب شده می تواند منجر به اشتباهات تکراری برداشت، قطعات قطره، تشخیص ناپایدار، جابجایی و توقف غیر ضروری ماشین شود.جایگزینی نوزل آسیب دیده با یک واحد 256CSN به درستی مطابقت کمک می کند تا مسیر خلاء و رابط مکانیکی مورد نیاز برای تولید سازگار بازگردد.

این نوزل برای تولید کنندگان الکترونیک، بخش های تعمیرات SMT، شرکت های خدمات تجهیزات،و توزیع کنندگان قطعات یدکی که نیاز به جایگزینی به وضوح با مدل 256CSN و شماره قطعات اصلی N610148260AA دارندسازگاری باید مطابق با سر نصب شده، علامت نوزل موجود، بسته بندی قطعات و پیکربندی ماشین قبل از سفارش تایید شود.

شناسایی سریع محصول

چرا نوزل 256CSN در تولید SMT مهم است

نوزل گیرنده یکی از کوچکترین قطعات در یک دستگاه SMT است، اما به طور مستقیم بر ثبات قرار دادن تاثیر می گذارد. هر چرخه تولید نیاز به نوزل برای تماس با قطعات به درستی،ایجاد خلاء کافی، قطعه را بدون حرکت بلند کنید، از فرآیند بازرسی بینایی عبور کنید و قطعه را در موقعیت برنامه ریزی شده قرار دهید.

حتی تخریب کوچک نوزل می تواند باعث از دست دادن فرآیند مکرر شود. نوزل ممکن است در حالی که کانال خلاء داخلی، سطح نوک، رابط نصب یا تمرکز آن تغییر کرده است، قابل استفاده باشد..این انحرافات کوچک در طول تولید مداوم با سرعت بالا بیشتر قابل توجه می شوند.

یک نوزل 256CSN که به درستی مطابقت داشته باشد از:

علت

خرابی نوزل SMT همیشه به دلیل شکستگی کامل ایجاد نمی شود. بسیاری از مشکلات تولید با فرسایش تدریجی، آلودگی، دستکاری نادرست، تمیز کردن نامناسب،یا انتخاب جزء نامناسب.

علل رایج مشکلات تولید مربوط به نوزل

نشانه های هشداردهنده

اپراتورها و تیم های تعمیر و نگهداری باید در صورت بروز هر یک از شرایط زیر نوزل را بررسی کنند:

راه حل

راه حل مناسب افزایش فشار خلاء یا تنظیم مجدد مکرر دستگاه نیست. نوزل باید به عنوان بخشی از کل سیستم گیرنده بررسی شود.

نوزل 256CSN N610148260AA یک گزینه جایگزینی به وضوح مشخص شده برای برنامه های کاربردی NPM 12 سر سازگار فراهم می کند. هنگامی که نوزل موجود پوشیده، مسدود، خم شده، آسیب دیده یا دیگر پایدار نیست،تعویض می تواند به بازگرداندن انتقال خلاء مورد نظر و عملکرد موقعیت مکانیکی کمک کند.

روش توصیه شده برای رفع مشکل

مزایایی که با تولید مرتبط هستند

1. شناسايي واضح مدل

علامت 256CSN و شماره بخش اصلی N610148260AA ارتباطات خرید، مدیریت موجودی و نگهداری را کارآمدتر می کند.خریداران می توانند قبل از درخواست قیمت گذاری، شناسه نوزل موجود را مقایسه کنند..

2برای عملیات جمع آوری خلاء طراحی شده است

نوزل به عنوان قطعه نهایی تماس خلاء بین سر قرار دادن و قطعه الکترونیکی عمل می کند. یک مسیر خلاء تمیز و بدون آسیب از برداشت پایدار در طول حرکت سریع سر پشتیبانی می کند.

3. مناسب برای نگهداری NPM 12 سر

این محصول برای سیستم های NPM سازگار با استفاده از پیکربندی 12 سر طراحی شده است.مدل ماشین و پیکربندی سر همیشه باید بررسی شود زیرا سیستم های مختلف NPM ممکن است از خانواده های نوزل های مختلف استفاده کنند..

4. پشتیبانی از تکرار مکان

یک نوزل به درستی نصب شده به حفظ رابطه بین مرکز سر، مرکز نوزل، مرکز قطعات و مختصات قرار دادن برنامه ریزی شده کمک می کند.

5تعویض موثر قطعات یدکی

جایگزینی یک نوزل فرسوده به طور کلی سریعتر و اقتصادی تر از متوقف کردن مکرر خط برای تمیز کردن یا تنظیم نوزل است که آسیب مکانیکی دائمی دارد.

6. براي نگهداري پيشگيري مفید است

نگه داشتن مدل های نوزل شناسایی شده در موجودی منظم قطعات یدکی به تکنسین ها اجازه می دهد تا واحدهای مشکوک را در طول تعمیرات برنامه ریزی شده جایگزین کنند به جای اینکه منتظر وقفه جدی تولید باشند.

مشخصات

جدول تأیید شماره بخش

N610148260AA به طور معمول به عنوان مرجع سفارش اولیه برای نوزل 256CSN استفاده می شود. برخی از کاتالوگ های قطعات یدکی ممکن است شماره های اضافی را در ارتباط با پیکربندی های 256CSN یا 203ZSN نشان دهند.این شماره ها نباید بدون تأیید به طور خودکار قابل تعویض باشند..

برای تامین دقیق، مدل کامل ماشین، نوع سر، علامت نوزل، شماره قطعات قدیمی و عکس های واضح محصول را ارائه دهید.

درخواست

نوزل 256CSN در تولید اتوماتیک سطح نصب استفاده می شود که در آن دستگاه قرار دادن باید اجزای الکترونیکی را از تغذیه کننده انتخاب کند، موقعیت آنها را بررسی کند،و آنها را به دقت روی صفحه های مداری چاپی با جوش و چسب قرار دهید..

سناریوهای کاربردی معمولی

خریداران مناسب

چگونه کار می کند

نوزل 256CSN از طریق ترکیبی از موقعیت مکانیکی، فشار خلاء، کنترل ماشین و اصلاح بینایی کار می کند.

مرحله 1: انتخاب نوزل

برنامه ماشین یک نوزل را با توجه به بسته قطعات الکترونیکی و پارامترهای تولید اختصاص می دهد. نوزل انتخاب شده در ایستگاه قرار دادن قابل مطابقت نصب می شود.

مرحله ۲: حرکت به سمت موقعیت جمع آوری

سر قرار دادن به سمت مختصات جمع آوری تغذیه حرکت می کند. در این مرحله تنظیم مناسب تغذیه، موقعیت قطعات، ارتفاع جمع آوری و انتخاب نوزل ضروری است.

مرحله سوم: فعال سازی خلاء

هنگامی که نوزل با سطح قطعه تماس می گیرد یا به آن نزدیک می شود، دستگاه فشار خلاء را فعال می کند. هوا از طریق گذر نوزل جذب می شود.ایجاد نیروی نگهدارنده بین نوک نوزل و قطعه.

مرحله ۴: بلند کردن قطعات

سر به سمت بالا حرکت می کند در حالی که قطعه به نوزل متصل می شود. اگر نوزل مسدود، فرسوده، خم شده یا اندازه نادرست باشد، قطعه ممکن است تغییر کند یا در فیدر باقی بماند.

مرحله پنجم: تشخیص دید

دوربین ماشین موقعیت و جهت گیری قطعات را بررسی می کند. سیستم کنترل قبل از قرار دادن مقادیر اصلاح را محاسبه می کند. نگه داشتن قطعات پایدار برای تشخیص قابل اعتماد مهم است.

مرحله ۶: انتقال با سرعت بالا

سر از ناحیه تغذیه به مختصات PCB برنامه ریزی شده حرکت می کند. نوزل باید در هنگام شتاب، چرخش و کاهش سرعت نیروی نگهدارنده کافی را حفظ کند.

مرحله ۷: قرار دادن

قطعه به ارتفاع تعیین شده کاهش می یابد. دستگاه خلاء را آزاد می کند یا فرآیند آزاد سازی مناسب را اعمال می کند، اجازه می دهد تا قطعه بر روی خمیر جوش باقی بماند.

مرحله هشتم: چرخه تولید تکراری

نوزل به موقعیت جمع آوری بعدی بازمی گردد و چرخه را تکرار می کند. در تولید انبوه، این فرآیند ممکن است به طور مداوم رخ دهد، که وضعیت نوزل را برای ثبات خط مهم می کند.

خلاصه ی توالی عملیاتی

چگونه انتخاب کنیم

انتخاب نوزل SMT مناسب نیاز به بیش از تطابق نام مدل قابل مشاهده دارد. قبل از سفارش، اطلاعات کامل دستگاه و برنامه را تأیید کنید.

فاکتور انتخاب 1: شماره قطعات موجود

علامت را بر روی نوزل نصب شده، لیست قطعات یدکی ماشین، سوابق تعمیر و نگهداری یا بسته بندی اصلی بررسی کنید. N610148260AA باید دقیقاً با شماره مورد نیاز مطابقت داشته باشد.

عامل انتخاب 2: مدل نوزل

تأیید کنید که مدل نوزل مورد نیاز 256CSN است. نام های مشابه مدل می توانند ساختار نوک مختلف، رابط ها، تجدید نظر ها یا برنامه های کاربردی اجزای مختلف را نشان دهند.

فاکتور انتخاب 3: پلت فرم ماشین

مدل کامل ماشین NPM را به جای اینکه فقط ماشین NPM را بیان کنید، ارائه دهید.

فاکتور انتخاب ۴: پیکربندی سر

تأیید کنید که دستگاه از واحد 12 سر سازگار استفاده می کند. نوزل مورد استفاده در یک پیکربندی سر ممکن است در یک نوع سر دیگر مناسب نباشد یا به درستی کار نکند.

فاکتور انتخاب 5: بسته اجزای

طول، عرض، ارتفاع، وزن، شکل سطح و نوع بسته بندی را مشخص کنید.ناحیه تماس نوزل باید جزء را بدون پوشاندن سازه های حساس یا ایجاد آسیب سطحی پشتیبانی کند.

فاکتور انتخاب 6: عکس نوزل موجود

عکس های واضح از نوزل قدیمی مفید است زمانی که شناسایی چاپی ناقص است. عکس های توصیه شده شامل نوزل کامل، نوک، طرف نصب، پروفایل جانبی و علامت گذاری قابل مشاهده است.

فاکتور انتخاب 7: شرایط عرضه

مشخص کنید که آیا پروژه نیاز به یک شرایط عرضه خاص دارد. شرایط قیمت گذاری شده، استاندارد بازرسی، بسته بندی و شرایط ضمانت باید قبل از پرداخت تایید شود.

فهرست چک اطلاعات خریدار

مقایسه با شرایط رایج نوزل

توصیه های نصب

1. دستگاه را مطابق با روش نگهداری تایید شده متوقف کنید.
2. قبل از برداشتن، مرکز سر و نوزل آسیب دیده را تایید کنید.
3. برای جلوگیری از آلودگی از دستکش های تمیز یا ابزار مناسب استفاده کنید.
4. نوزل موجود را بدون اعمال نیروی جانبی خارج کنید.
5. مدل و شماره قطعه ي قديمي رو با قطعه ي جايگزين مقایسه کنيد
6. محل نصب را برای گرد و غبار، تکه تکه یا آسیب مکانیکی بررسی کنید.
7. نوزل 256CSN را در جهت صحیح نصب کنید.
8. نشستن رو ثابت کنين و مواجهه رو امن کنيد
9. تشخیص نوزل یا کالیبراسیون را در صورت نیاز دستگاه انجام دهید.
10. قبل از اینکه به تولید کامل برگردیم، یک آزمایش کم خطر انجام دهید.

توصیه های نگهداری

از اشیاء فلزی تیز برای پاک کردن ورودی نوزل استفاده نکنید. نوک نوزل را خرد نکنید، پولیش نکنید، خم نکنید یا به صورت دستی تغییر شکل ندهید. این اقدامات می تواند عملکرد برداشت را به طور دائم تغییر دهد.

بازرسی کیفیت قبل از حمل یا نصب

پرسش های مکرر

1شماره قطعه اصلی برای نوزل SMT 256CSN چیست؟

مرجع سفارش اصلی N610148260AA است. از آنجا که برخی از کاتالوگ های قطعات یدکی شماره های اضافی را با 256CSN یا 203ZSN مرتبط می کنند،خریداران باید قبل از تایید سفارش، علامت گذاری نوزل قدیمی و اطلاعات سر ماشین را ارائه دهند..

2. آیا نوزل 256CSN برای هر دستگاه NPM مناسب است؟

نه به طور خودکار. این به طور عمده برای سیستم های قرار دادن NPM سازگار با استفاده از یک واحد 12 سر شناسایی شده است. مدل ماشین کامل، سر نصب شده، رابط نوزل،و شماره قطعه موجود باید قبل از خرید بررسی شود.

3چه اطلاعاتی برای یک نقل قول دقیق مورد نیاز است؟

لطفا مدل نوزل، شماره قطعه دقیق، مدل ماشین، نوع سر، مقدار مورد نیاز، مقصد تحویل و عکس های واضح از نوزل موجود را ارائه دهید.اطلاعات بسته بندی قطعات نیز توصیه می شود در صورت عدم اطمینان از سازگاری.

4چه زمانی باید نوزل را به جای تمیز کردن جایگزین کنید؟

جایگزینی نوزل توصیه می شود زمانی که نوزل خم شده، ترک خورده، پاره شده، به شدت پوشیده شده، قادر به حفظ خلاء پایدار نیست، یا بارها و بارها باعث اشتباهات برداشت پس از تمیز کردن و بررسی ماشین درست می شود.

5آیا می توان از شماره های قطعات کاتالوگ مختلف به طور متناوب استفاده کرد؟

آنها نباید بدون تأیید به عنوان قابل تعویض در نظر گرفته شوند. نام های مشابه نوزل ممکن است نشان دهنده بازنگری های مختلف، پیکربندی های سر یا برنامه های کاربردی ماشین باشد.رابط فیزیکی رو تایید کنید، اسناد ماشین و شناسایی نوزل موجود قبل از تعویض.

با ما تماس بگیرید

با ما تماس بگیرید برای قیمت گذاری، در دسترس بودن، گزینه های تحویل، و تایید فنی برای Panasonic 256CSN N610148260AA SMT نوزل.

برای دریافت یک نقل قول دقیق، لطفا شامل:

• شماره قطعه مورد نیاز و مدل نوزل
• مدل کامل ماشین
• نوع سر قرار دادن
• مقدار مورد نیاز
• عکس های نوزل موجود
• اطلاعات بسته بندی قطعات
• کشور مقصد
• تاریخ تحویل درخواست شده

تیم ما می تواند به تأیید اطلاعات ارائه شده کمک کند، یک نقل قول واضح را آماده کند و بسته بندی مناسب برای حمل و نقل بین المللی را توصیه کند.

نام تجاری، نام ماشین و شماره قطعات فقط برای شناسایی سازگاری محصول و نیازهای مشتری استفاده می شود.
