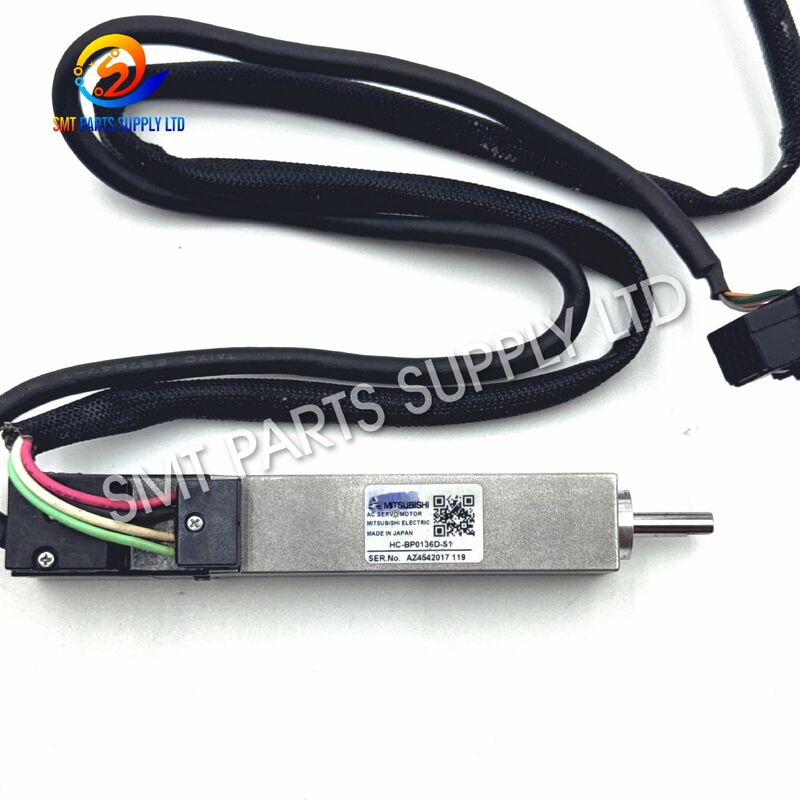

MITSUBISHI HC-BP0136D-S1 10W T-Axis Motor KE2070/2080/FX-3 40044533 AZ4542017

MITSUBISHI HC-BP0136D-S1 موتور 10 وات محور T KE2070/2080/FX-3 40044533 AZ4542017

MITSUBISHI HC-BP0136D-S1 یک موتور سروو AC فشرده 10 وات است که برای حرکت چرخشی دقیق در تجهیزات صنعتی خودکار توسعه یافته است. در دستگاه‌های قرارگیری SMT سازگار، معمولاً به عنوان موتور محور T یا محور تتا نصب می‌شود و موقعیت چرخشی مکانیزم قرارگیری را در حین برداشتن قطعه، تراز کردن و نصب کنترل می‌کند.

این موتور معمولاً با شماره قطعه تجهیزات 40044533 مرتبط است و در پیکربندی‌های انتخابی دستگاه‌های قرارگیری KE-2070، KE-2080 و FX-3 استفاده می‌شود. این موتور شتاب کنترل شده، موقعیت‌یابی پاسخگو و حرکت چرخشی تکرارپذیر مورد نیاز برای مونتاژ PCB با سرعت بالا را فراهم می‌کند.

این موتور جایگزین برای نگهداری دستگاه، بازیابی خط تولید، انبار کردن قطعات یدکی پیشگیرانه و تعمیر محور هد مناسب است. خریداران باید قبل از سفارش، مدل کامل HC-BP0136D-S1، شماره قطعه تجهیزات، سبک کانکتور، ساختار شفت، نقاط نصب، مدل دستگاه و برچسب موتور موجود را تأیید کنند. همچنین باید علائم مرجع AZ4542017 و 119 با قطعه جدا شده مقایسه شوند.

موتور محور T حرکت چرخشی مکانیزم قرارگیری را کنترل می‌کند. در طول تولید SMT، قطعات الکترونیکی نه تنها باید به مختصات صحیح X و Y منتقل شوند، بلکه باید به زاویه نصب مورد نیاز نیز چرخانده شوند.

یک موتور محور T با عملکرد صحیح به دستگاه کمک می‌کند:

هنگامی که موتور ناپایدار می‌شود، هد قرارگیری ممکن است نتواند به زاویه فرمان داده شده برسد، آلارم محور ایجاد کند، نویز غیرعادی تولید کند یا جهت‌گیری قطعه ناسازگار ایجاد کند. تشخیص و تعویض به موقع می‌تواند به بازیابی عملکرد دستگاه و جلوگیری از آسیب مکانیکی یا الکتریکی اضافی کمک کند.

شرایط عملیاتی مختلفی می‌تواند منجر به خرابی، کاهش دقت یا عملکرد ناپایدار موتور سروو محور T SMT شود.

شتاب، کاهش شتاب و تغییرات جهت مداوم می‌تواند به تدریج بر بلبرینگ‌ها، شفت موتور، کوپلینگ‌ها و مکانیزم‌های چرخشی متصل تأثیر بگذارد. سایش بیش از حد ممکن است لرزش، نویز یا ناپایداری چرخشی ایجاد کند.

گرد و غبار، باقی مانده گریس، قطعات قطعه، ذرات خمیر لحیم و سایر آلاینده‌های تولیدی ممکن است وارد ناحیه نصب موتور شوند. تجمع آلودگی می‌تواند مقاومت مکانیکی را افزایش داده و بر دفع حرارت تأثیر بگذارد.

یک مکانیزم هد گیر کرده، کوپلینگ آسیب دیده، شفت نامتوازن یا بخش چرخشی محدود شده می‌تواند بار بیش از حدی را بر موتور وارد کند. تعویض موتور بدون اصلاح علت مکانیکی ممکن است منجر به خرابی مکرر شود.

یک کابل موتور شکسته، ترمینال شل، کانکتور آلوده، تماس آسیب دیده یا نقص سیم‌کشی متناوب می‌تواند علائمی شبیه به خرابی موتور ایجاد کند. بنابراین، کابل و کانکتور باید قبل از تعویض بازرسی شوند.

سیستم‌های سروو برای حفظ حرکت کنترل شده به بازخورد موقعیت متکی هستند. ناپایداری بازخورد ممکن است باعث آلارم موقعیت‌یابی، حرکت چرخشی نادرست، شکار یا عدم تکمیل اولیه شود.

تهویه محدود، بارگذاری مداوم، دمای محیط بالا یا انتقال حرارت ضعیف می‌تواند دمای عملیاتی را افزایش دهد. گرم شدن بیش از حد مکرر ممکن است عمر مفید موتور را کاهش دهد.

موتور به عنوان بخشی از یک سیستم کنترل سروو کامل کار می‌کند. پارامترهای نادرست، الکترونیک درایو آسیب دیده، برق ناپایدار یا خرابی برد کنترل ممکن است بر عملکرد موتور تأثیر بگذارد، حتی اگر خود موتور از نظر مکانیکی سالم باشد.

هم‌ترازی شفت نادرست، نیروی بستن بیش از حد، کشش کابل، ضربه در حین مونتاژ یا مدل جایگزین نامناسب ممکن است پس از نصب باعث عملکرد غیرعادی شود.

این علائم همیشه ثابت نمی‌کنند که موتور معیوب است. بازرسی کامل موتور، کابل، کانکتور، مونتاژ مکانیکی، درایور و تاریخچه آلارم دستگاه توصیه می‌شود.

جایگزینی موتور اصلی با HC-BP0136D-S1 که به درستی شناسایی شده است، می‌تواند به بازیابی حرکت پایدار محور T کمک کند، زمانی که آزمایش تأیید کند که موتور موجود معیوب است.

یک فرآیند جایگزینی مناسب باید شامل مراحل زیر باشد:

جایگزینی فقط موتور ممکن است مشکل را حل نکند، زمانی که خرابی اصلی ناشی از یک مکانیزم گیر کرده، کابل آسیب دیده، خروجی درایور نادرست یا خرابی برد کنترل باشد. به همین دلیل، کل سیستم محور باید قبل از فعال شدن موتور جایگزین بررسی شود.

فقط مشخصاتی که به وضوح روی پلاک موتور واقعی نشان داده شده یا توسط سوابق قطعات تجهیزات تأیید شده است، باید به عنوان معیارهای نهایی خرید استفاده شود. مقادیر الکتریکی، تخصیص پین کانکتور، ابعاد شفت، مشخصات انکودر و ابعاد نصب نباید صرفاً از یک موتور مشابه استنباط شود.

قالب فشرده موتور برای مکانیزم‌های دستگاهی که فضای نصب محدود دارند اما کنترل چرخشی پاسخگو مورد نیاز است، مناسب است.

موتور از حرکت زاویه‌ای کنترل شده مکانیزم قرارگیری پشتیبانی می‌کند و به دستگاه کمک می‌کند تا قطعات را قبل از نصب جهت‌دهی کند.

شناسه HC-BP0136D-S1 یک پیکربندی موتور خاص را مشخص می‌کند. پسوند کامل مهم است زیرا موتورهایی با شماره پایه مشابه ممکن است از شفت‌ها، سیستم‌های بازخورد، کانکتورها، کابل‌ها یا مشخصات داخلی متفاوتی استفاده کنند.

موتور را می‌توان به عنوان یک قطعه یدکی حیاتی برای کارخانه‌هایی که تجهیزات قرارگیری سازگار را اداره می‌کنند، انبار کرد. داشتن یک جایگزین تأیید شده در دسترس ممکن است زمان انتظار را در طول خرابی غیرمنتظره کاهش دهد.

مدل HC-BP0136D-S1 و شماره قطعه تجهیزات رایج 40044533 به مهندسان نگهداری و بخش‌های خرید اجازه می‌دهد تا جایگزین را با سوابق دستگاه و موتور جدا شده مقایسه کنند.

بسته بندی محافظ می‌تواند به کاهش خطر آسیب کانکتور، کابل، شفت و محفظه در طول حمل و نقل بین المللی کمک کند.

موتور HC-BP0136D-S1 عمدتاً در تجهیزات تولید الکترونیک خودکار که نیاز به حرکت چرخشی کنترل شده دارند، استفاده می‌شود.

کاربرد اصلی محور چرخشی یک مکانیزم قرارگیری است. موتور دستورات را از سیستم کنترل دستگاه دریافت می‌کند و نازل یا مجموعه هد مرتبط را به زاویه برنامه‌ریزی شده می‌چرخاند.

می‌توان از آن هنگام سرویس دهی به یک مجموعه هد که تحت تأثیر آلارم‌های چرخشی، حرکت تتا ناپایدار، نویز غیرعادی موتور یا موقعیت‌یابی سروو ناموفق قرار گرفته است، استفاده کرد.

تأسیسات تعمیر حرفه‌ای ممکن است از موتور برای عیب‌یابی، جایگزینی، بازسازی هد و تست عملکردی تجهیزات سازگار استفاده کنند.

ارائه‌دهندگان خدمات تولید الکترونیک می‌توانند موتور را در موجودی نگهداری خود نگه دارند تا در صورت خرابی تأیید شده موتور محور T، وقفه تولید را کاهش دهند.

توزیع کنندگان که به کاربران دستگاه‌های قرارگیری خدمات می‌دهند، می‌توانند این کالا را برای مشتریانی که نیاز به جایگزینی موتور مخصوص مدل دارند، انبار کنند.

کارخانه‌هایی که چندین دستگاه سازگار را اداره می‌کنند، ممکن است یک یا چند موتور تأیید شده را به عنوان قطعات یدکی اضطراری نگه دارند، به خصوص زمانی که زمان توقف تجهیزات هزینه تولید بالایی دارد.

سازندگان دستگاه ممکن است از بازبینی‌های مختلف موتور در یک خانواده دستگاه استفاده کنند. مدل دستگاه به تنهایی برای تأیید نهایی کافی نیست.

HC-BP0136D-S1 در یک سیستم سروو حلقه بسته عمل می‌کند.

کنترلر دستگاه قرارگیری زاویه چرخشی مورد نیاز را بر اساس داده‌های قطعه، موقعیت برداشتن، نتایج دید و مختصات قرارگیری PCB محاسبه می‌کند.

الکترونیک کنترل سروو مربوطه، توان الکتریکی کنترل شده را به موتور ارسال می‌کند. فرمان جهت، سرعت، شتاب و موقعیت هدف را تعیین می‌کند.

موتور انرژی الکتریکی را به چرخش مکانیکی کنترل شده تبدیل می‌کند. این حرکت از طریق شفت، کوپلینگ یا مکانیزم هد متصل منتقل می‌شود.

سیستم سروو بازخوردی را دریافت می‌کند که نشان دهنده موقعیت موتور است. کنترلر موقعیت واقعی را با موقعیت فرمان داده شده مقایسه می‌کند.

هنگامی که تفاوتی بین موقعیت فرمان داده شده و واقعی وجود دارد، کنترلر خروجی موتور را تنظیم می‌کند تا زمانی که زاویه مورد نیاز در حد مجاز حاصل شود.

پس از اتمام اصلاح چرخشی، فرآیند قرارگیری ادامه می‌یابد. قطعه در زاویه برنامه‌ریزی شده روی PCB نصب می‌شود.

این چرخه به طور مکرر در طول تولید رخ می‌دهد. بنابراین، پاسخ قابل اعتماد موتور برای عملکرد مداوم دستگاه مهم است.

انتخاب موتور سروو صحیح بیش از تطابق ظاهر کلی نیاز دارد.

شناسه صحیح عبارت است از:

HC-BP0136D-S1

پسوند “D-S1” را نادیده نگیرید. شماره مدل‌های مشابه ممکن است از نظر الکتریکی یا مکانیکی قابل تعویض نباشند.

بررسی کنید که آیا سوابق قطعات دستگاه یا قطعه اصلی نشان می‌دهد:

40044533

شماره قطعه تجهیزات یک مرجع اضافی برای تهیه فراهم می‌کند.

مدل دقیق تجهیزات مانند KE-2070، KE-2080 یا FX-3 را ارائه دهید. در صورت امکان شماره سریال دستگاه را نیز شامل شود.

یک عکس واضح ارسال کنید که نشان می‌دهد:

جایگزین باید با موتور اصلی در موارد زیر مطابقت داشته باشد:

• شکل محفظه
• موقعیت سوراخ نصب
• قطر شفت
• طول شفت
• طراحی انتهای شفت
• جهت خروجی کابل
• نوع کانکتور
• طول کابل
• آرایش انکودر
• جهت نصب

شرایط موجود ممکن است شامل موارد زیر باشد:

قیمت‌گذاری باید به وضوح شرایط ارائه شده را بیان کند.

یک آلارم محور T ممکن است ناشی از کابل، کانکتور، درایور، برد کنترل، کوپلینگ، بلبرینگ، مکانیزم هد یا تنظیم پارامتر نیز باشد. تأیید قطعه معیوب واقعی، هزینه‌های جایگزینی غیرضروری را کاهش می‌دهد.

ارائه اطلاعات کامل به کاهش خطاهای سازگاری و تأخیر در قیمت‌گذاری کمک می‌کند.

هر موتور باید طبق شرایط ارائه شده قبل از حمل و نقل بررسی شود.

• تأیید مدل کامل
• مقایسه شماره قطعه
• بازرسی شرایط برچسب
• مقایسه علامت مرجع
• تأیید کمیت

• وضعیت محفظه
• وضعیت شفت
• وضعیت کانکتور
• وضعیت کابل
• وضعیت نقطه نصب
• بازرسی آسیب قابل مشاهده
• بازرسی آلودگی

تست عملکردی به شرایط موتور، تجهیزات موجود و توافق سفارش بستگی دارد. تست ممکن است شامل بازرسی پیوستگی، بازرسی عایق، ارزیابی چرخش، بازرسی بازخورد یا عملکرد مبتنی بر دستگاه در صورت وجود تأسیسات مناسب باشد.

موتور باید برای جلوگیری از حرکت در داخل کارتن محکم شود. شفت، کابل و کانکتور نیاز به محافظت اضافی در برابر ضربه و فشار دارند.

الزامات بسته بندی ویژه می‌تواند طبق مقدار سفارش و روش حمل و نقل ترتیب داده شود.

نصب باید توسط پرسنل نگهداری واجد شرایط انجام شود.

قبل از نصب:

1. تجهیزات را خاموش کرده و از رویه‌های ایمنی الکتریکی پیروی کنید.
2. مسیر کابل موجود و جهت‌گیری موتور را ثبت کنید.
3. مکانیزم مکانیکی را برای مقاومت بررسی کنید.
4. برچسب‌های موتور قدیمی و جایگزین را مقایسه کنید.
5. تأیید کنید که ابعاد شفت و نصب جایگزین مطابقت دارند.
6. کابل، کانکتور و قطعات درایو مربوطه را بازرسی کنید.

در حین نصب:

1. به شفت موتور ضربه نزنید.
2. موتور را با زور در کوپلینگ نامتوازن قرار ندهید.
3. از کشیدن یا پیچاندن کابل موتور خودداری کنید.
4. بست‌های نصب را به طور یکنواخت سفت کنید.
5. کانکتور را تمیز و کاملاً جا رفته نگه دارید.
6. گیره‌های کابل و پوشش‌های محافظ را به درستی بازیابی کنید.

پس از نصب:

1. قبل از عملیات کامل، حرکت مکانیکی آزاد را بررسی کنید.
2. دستگاه را طبق رویه نگهداری روشن کنید.
3. بازگشت به مبدا یا اولیه سازی محور را تکمیل کنید.
4. دستگاه را برای آلارم‌ها، نویز، لرزش و گرم شدن غیرعادی مشاهده کنید.
5. در صورت لزوم کالیبراسیون را انجام دهید.
6. قبل از تولید انبوه، یک تست قرارگیری کنترل شده را اجرا کنید.

روغن روان کننده نامشخص را مستقیماً روی موتور، کانکتور یا قطعات بازخورد اعمال نکنید.

شماره کامل موتور و شماره قطعه تجهیزات به وضوح ارائه شده است تا تأیید خرید را ساده کند.

حداقل سفارش یک قطعه از جایگزینی اضطراری و بازیابی دستگاه پشتیبانی می‌کند.

شرایط نو اصلی و دست دوم اصلی تست شده ممکن است بسته به در دسترس بودن موجودی و بودجه مشتری قیمت‌گذاری شوند.

موتور را می‌توان برای حمل و نقل به کارخانه‌های الکترونیک، شرکت‌های نگهداری SMT، توزیع کنندگان و مراکز تعمیر در اروپا، آمریکای شمالی، آسیای جنوب شرقی و سایر بازارهای صنعتی بسته بندی کرد.

مشتریان می‌توانند عکس‌های برچسب موتور، اطلاعات دستگاه و مقدار مورد نیاز را برای مقایسه قبل از قیمت‌گذاری ارائه دهند.

شرایط، کمیت، زمان تحویل، گارانتی، بسته بندی و شرایط حمل و نقل را می‌توان قبل از نهایی شدن سفارش تأیید کرد.

HC-BP0136D-S1 یک موتور سروو AC است و نه یک تقویت کننده یا درایور سروو جداگانه. این موتور با سیستم کنترل و درایو دستگاه کار می‌کند تا حرکت چرخشی دقیق را فراهم کند. دسته بندی صحیح محصول موتور سروو است، اگرچه برخی از دسته بندی‌های آنلاین موتورها و درایورها را ترکیب می‌کنند.

این موتور معمولاً برای پیکربندی‌های انتخابی دستگاه‌های قرارگیری SMT KE-2070، KE-2080 و FX-3، معمولاً در کاربرد محور T یا محور تتا مستند شده است. از آنجایی که بازبینی‌های دستگاه ممکن است متفاوت باشند، سازگاری باید با استفاده از برچسب اصلی، شماره قطعه 40044533، کانکتور، شفت و اطلاعات سریال دستگاه تأیید شود.

HC-BP0136D-S1 مدل اصلی موتور است، در حالی که 40044533 شماره قطعه تجهیزات مستند شده رایج است. AZ4542017 و 119 باید به عنوان علائم مرجع یا برچسب اضافی در نظر گرفته شوند، مگر اینکه مستندات تجهیزات خریدار آنها را متفاوت شناسایی کند. عکس واضح موتور اصلی قبل از سفارش توصیه می‌شود.

لطفاً مدل کامل موتور، شماره قطعه تجهیزات، مدل دستگاه، شماره سریال دستگاه، مقدار مورد نیاز، شرایط محصول ترجیحی، کشور مقصد و عکس‌های واضح از برچسب موتور اصلی، کانکتور، کابل، شفت و سمت نصب را ارائه دهید. این جزئیات به تأیید سازگاری و گزینه‌های تحویل کمک می‌کنند.

نصب باید توسط پرسنل نگهداری آموزش دیده انجام شود. قبل از روشن کردن دستگاه، مدل، شفت، ابعاد نصب، کانکتور، مسیر کابل و حرکت مکانیکی را تأیید کنید. کابل مربوطه، سیستم درایو، کوپلینگ و مکانیزم هد نیز باید بازرسی شوند. اولیه سازی، کالیبراسیون و تولید آزمایشی ممکن است پس از جایگزینی مورد نیاز باشد.

برای قیمت، وضعیت موجودی، شرایط محصول، تأیید سازگاری، زمان تحویل و هزینه حمل و نقل، لطفاً اطلاعات زیر را ارسال کنید:

• مدل موتور: HC-BP0136D-S1
• شماره قطعه تجهیزات: 40044533
• علائم مرجع: AZ4542017 / 119
• مدل و شماره سریال دستگاه
• مقدار مورد نیاز
• کشور مقصد
• عکس‌های واضح از موتور موجود

اطلاعات محصول واضح به ما امکان می‌دهد پیکربندی درخواستی را بررسی کرده و به سرعت یک قیمت‌گذاری دقیق آماده کنیم.
