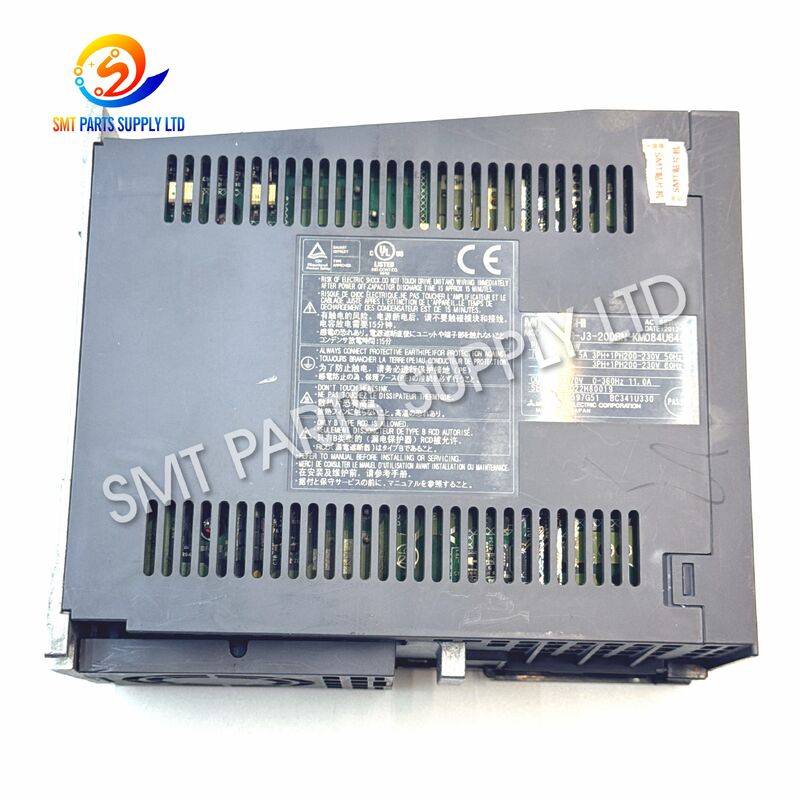

JUKI FX-3R Y Servo Amplifier MR-J3-200BN-KM084U646 40104696

راآمپلی فایر سروو JUKI 40104696 MR-J3-200BN-KM084U646 Yیک سروو درایو 2 کیلوواتی است که برای سیستم حرکت محور Y ماشین های جانمایی JUKI FX-3R و FX-3RA SMT طراحی شده است. شناسایی کامل مدل، از جملهپسوند KM084U646، هنگام انتخاب جایگزین مهم است زیرا تقویت کننده های سروو MR-J3 مشابه ممکن است از پیکربندی های خاص ماشین یا برنامه های محوری مختلف استفاده کنند. مرجع قطعات صنعت 40104696 را به طور خاص به عنوان تقویت کننده 2 کیلوواتی محور Y FX-3R/FX-3RA شناسایی می کند.

این واحد بر اساس میتسوبیشی الکتریک ساخته شده استپلت فرم MELSERVO-J3 MR-J3-200BN. استاندارد MR-J3-200BN دارای 2 کیلو وات است، از ارتباط SSCNET III استفاده می کند، متعلق به کلاس 200 ولت است و برای کنترل سروو با کارایی بالا طراحی شده است.

برای کارخانه‌های SMT که ماشین‌های سری JUKI FX را نگهداری می‌کنند، این تقویت‌کننده یک قطعه یدکی مهم برای عیب‌یابی آلارم‌های سروو محور Y، خرابی‌های حرکتی، موقعیت‌یابی ناپایدار، یا خرابی دستگاه مربوط به تقویت‌کننده است.

علت

تقویت کننده های سرو به طور مداوم در طول تولید SMT کار می کنند و به طور مکرر سرعت سروو موتور، گشتاور، شتاب، کاهش سرعت و موقعیت یابی را کنترل می کنند. ساعات کار طولانی همراه با شرایط الکتریکی و محیطی می تواند در نهایت منجر به مشکلات سیستم سروو شود.

علل رایجی که ممکن است نیاز به بازرسی یا تعویض داشته باشند عبارتند از:

• قرار گرفتن در معرض حرارت طولانی مدت در داخل کابینت برق.
• تهویه ضعیف یا مسدود شدن جریان هوای خنک کننده.
• ولتاژ ورودی غیرعادی یا شرایط ناپایدار برق.
• قدیمی شدن قطعات الکترونیکی داخلی
• شل شدن موتور، رمزگذار یا اتصالات ارتباطی.
• کابل های سروو موتور آسیب دیده
• مقاومت مکانیکی بیش از حد در محور Y.
• مشکلات ارتباطی بین کنترل کننده حرکت و تقویت کننده.
• اتصال زمین یا صدای الکتریکی نادرست.
• تعمیرات قبلی با استفاده از نسخه تقویت کننده ناسازگار.

زنگ سروو به طور خودکار به این معنی نیست که خود تقویت کننده معیوب است. موتور، کابل ها، کنترل کننده، شبکه ارتباطی و محور مکانیکی نیز باید قبل از تعویض دستگاه بررسی شوند.

راه حل

هنگامی که عیب یابی خرابی مربوط به تقویت کننده را تأیید می کند، جایگزینی صحیح باید تا حد امکان با پیکربندی اصلی دستگاه مطابقت داشته باشد.

برای این برنامه، شناسایی زیر را تأیید کنید:

استفاده از شماره قطعه کامل و پسوند کامل تقویت کننده به کاهش خطر سفارش نسخه نادرست محور X یا سایر درایوهای سروو MR-J3 مشابه بصری کمک می کند.

قبل از نصب، تکنسین ها باید موتور محور Y، کابل موتور، اتصالات بازخورد، کابل ارتباطی، زمین، منبع تغذیه و حرکت مکانیکی را نیز بررسی کنند. اصلاح مشکلات خارجی قبل از نصب تقویت کننده جایگزین می تواند به جلوگیری از آلارم های مکرر کمک کند.

مشخصات

مشخصات محصول

پلت فرم استاندارد میتسوبیشی MR-J3-200BN به عنوان یک مشخص شده استتقویت کننده سروو 2 کیلووات SSCNET IIIبا ورودی مدار اصلی 200-230 ولت AC سه فاز، خروجی سروو 170 ولت AC سه فاز، جریان خروجی نامی 11 آمپر و کنترل PWM/جریان موج سینوسی. اینها مشخصات مدل پایه هستند. مخصوص ماشیننسخه KM084U646 همیشه باید قبل از تعویض با پلاک اصلی تأیید شود.

مرجع فنی پایه MR-J3-200BN

مقایسه تقویت کننده سروو مرتبط

ارجاع قطعات متمایز می شود40104696 / KM084U646 به عنوان نسخه محور Yو40104695 / KM084U645 به عنوان نسخه X-axisبرای تجهیزات FX-3R/FX-3RA. بنابراین، ظاهر مشابه یا قدرت یکسان نباید به عنوان تنها معیار انتخاب استفاده شود.

مهم:این مدل ها نباید به صورت خودکار قابل تعویض در نظر گرفته شوند. همیشه مدل دستگاه، محور، شماره قطعه JUKI، مدل سروو کامل، پیکربندی کانکتور و برچسب اصلی تقویت کننده را بررسی کنید.

برنامه

آمپلی فایر سروو JUKI 40104696 عمدتاً در سیستم کنترل حرکت محور Y تجهیزات جایابی SMT سازگار JUKI استفاده می شود.

برنامه های کاربردی معمولی

در طول تولید معمولی، دستگاه قرار دادن به طور مکرر چرخه های حرکت و موقعیت یابی با سرعت بالا را انجام می دهد. تقویت کننده سروو بر اساس دستورات سیستم کنترل ماشین، توان الکتریکی کنترل شده را به سروو موتور مربوطه تامین می کند.

این امر تقویت کننده را به ویژه در کارخانه های تولید لوازم الکترونیکی خودرو، لوازم الکترونیکی مصرفی، بردهای کنترل صنعتی، تجهیزات ارتباطی، محصولات LED، الکترونیک قدرت و سایر مجموعه های PCB مهم می کند.

چگونه کار می کند

تقویت کننده سروو بین کنترل کننده حرکت دستگاه و موتور سروو کار می کند.

ابتدا کنترل کننده ماشین حرکت مورد نیاز محور Y را با توجه به برنامه قرار دادن محاسبه می کند. سپس دستورات موقعیت، سرعت، شتاب و زمان‌بندی از طریق شبکه کنترل سروو منتقل می‌شوند.

پلت فرم MR-J3-B پشتیبانی می کندارتباط نوری SSCNET IIIکه میتسوبیشی برای ارتباطات سروو هماهنگ با سرعت بالا و بهبود مقاومت در برابر نویز الکتریکی طراحی کرده است.

پس از دریافت فرمان حرکت، تقویت کننده خروجی الکتریکی تحویل داده شده به سروو موتور را کنترل می کند. سپس موتور سیستم مکانیکی محور Y را به حرکت در می آورد.

بازخورد رمزگذار به سیستم کنترل اجازه می دهد تا حرکت فرمان را با حرکت واقعی موتور مقایسه کند. سیستم سروو به طور مداوم تفاوت را تصحیح می کند و به دستگاه کمک می کند تا در حین قرار دادن قطعات به موقعیت تکرارپذیر دست یابد.

توالی کنترل کلی به این صورت است:

کنترل کننده حرکت → ارتباط سروو → تقویت کننده سروو → موتور سروو → محور Y مکانیکی → بازخورد رمزگذار

اگر تقویت کننده نتواند به درستی دستورات را پردازش کند یا توان موتور را تنظیم کند، ممکن است دستگاه آلارم های سروو ایجاد کند، محور را فعال نکند یا حرکت محور Y را متوقف کند.

نحوه انتخاب

1. شماره قطعه JUKI را مطابقت دهید

شناسه ترجیحی برای این محصول:

40104696

فقط از روی ظاهر سفارش ندهید.

2. Complete Model را بررسی کنید

علامت گذاری کامل را تأیید کنید:

MR-J3-200BN-KM084U646

پسوند مهم است زیرا نسخه های سفارشی MR-J3 ممکن است کاربردهای متفاوتی داشته باشند.

3. ماشین را تایید کنید

این محصول برای:

JUKI FX-3R / FX-3RA.

4. Axis را تایید کنید

این نسخه برایمحور Y.

با آن اشتباه نگیرید40104695 MR-J3-200BN-KM084U645، که برای برنامه X-axis مشخص شده است.

5. Power Rating را تایید کنید

ظرفیت مورد نیاز:

2 کیلو وات

تقویت کننده پایه استاندارد MR-J3-200BN نیز توسط میتسوبیشی به عنوان مدل 2 کیلووات مشخص شده است.

6. پلاک اصلی را مقایسه کنید

قبل از سفارش، یک عکس واضح از تقویت کننده موجود ارائه دهید که نشان می دهد:

• شماره مدل کامل
• شماره قطعه JUKI.
• مدل ماشین.
• رتبه بندی قدرت
• ناحیه اتصال دهنده
• اطلاعات برچسب موجود

7. Complete Servo System را بررسی کنید

اگر دستگاه آلارم های سروو مکرر دارد، موتور، کابل ها، کانکتورها، سیستم ارتباطی، وضعیت خنک کننده، منبع تغذیه و محور مکانیکی را قبل از تعویض آمپلی فایر بررسی کنید.

سوالات متداول

Q1: JUKI 40104696 برای چه دستگاهی استفاده می شود؟

40104696 MR-J3-200BN-KM084U646 به عنوان یک تقویت کننده سروو محور Y 2 کیلوواتی برای ماشین های جانمایی JUKI FX-3R و FX-3RA SMT شناخته می شود. همیشه قبل از سفارش، برچسب اصلی تقویت کننده را تأیید کنید.

Q2: آیا MR-J3-200BN-KM084U646 یک تقویت کننده سروو 2 کیلوواتی است؟

بله. واحد ویژه برنامه به عنوان 2 کیلو وات ذکر شده است، در حالی که میتسوبیشی رسما پلت فرم پایه استاندارد MR-J3-200BN را به عنوان یک تقویت کننده سروو SSCNET III کلاس 2 کیلو وات، 200 ولت معرفی می کند.

Q3: آیا MR-J3-200BN می تواند مستقیماً جایگزین MR-J3-200BN-KM084U646 شود؟

مدل پایه به تنهایی نباید برای تایید سازگاری استفاده شود. پسوند کامل KM084U646، شماره قطعه JUKI 40104696، مدل دستگاه، کاربرد محور Y، کانکتورها و پلاک اصلی باید قبل از تعویض بررسی شوند.

Q4: چه مشکلاتی ممکن است نشان دهنده خطای درایو سروو محور Y باشد؟

علائم احتمالی شامل آلارم های سروو، ناتوانی در فعال کردن محور Y، حرکت غیرعادی، توقف متناوب دستگاه، ناپایداری موقعیت، خطاهای ارتباطی یا از دست دادن کامل حرکت محور Y است. مشکلات موتور، کابل، برق و مکانیکی نیز باید بررسی شود.

Q5: چه اطلاعاتی برای نقل قول مورد نیاز است؟

لطفا ارائه دهید40104696،MR-J3-200BN-KM084U646، مدل دستگاه، مقدار مورد نیاز، شرایط ترجیحی، کشور مقصد و عکس واضح از پلاک اصلی تقویت کننده. این اطلاعات به ما کمک می کند تا قبل از نقل قول، قسمت صحیح را تأیید کنیم.

III. تماس با ما

تماس با ما

به دنبال aتقویت کننده سروو 2 کیلوواتی JUKI 40104696 MR-J3-200BN-KM084U646برای دستگاه FX-3R یا FX-3RA SMT شما؟

خود را برای ما ارسال کنیدشماره قطعه، مدل سروو کامل، مدل دستگاه، تعداد و عکس پلاک اصلیبرای تایید سازگاری و نقل قول.

ما قطعات ماشین آلات SMT را برای تعمیر و نگهداری تجهیزات، تعمیر خط تولید، موجودی قطعات یدکی و نیازمندی های بازسازی ماشین تامین می کنیم.

برای خدمات سریعتر، لطفاً موارد زیر را در نظر بگیرید:

شماره قطعه:40104696
مدل:MR-J3-200BN-KM084U646
ماشین:JUKI FX-3R / FX-3RA
کاربرد:محور Y
ظرفیت:2 کیلو وات
مقدار:مقدار مورد نیاز

با ما تماس بگیریددر دسترس بودن، گزینه های شرایط، زمان تحویل، بسته بندی، و نقل قول.
