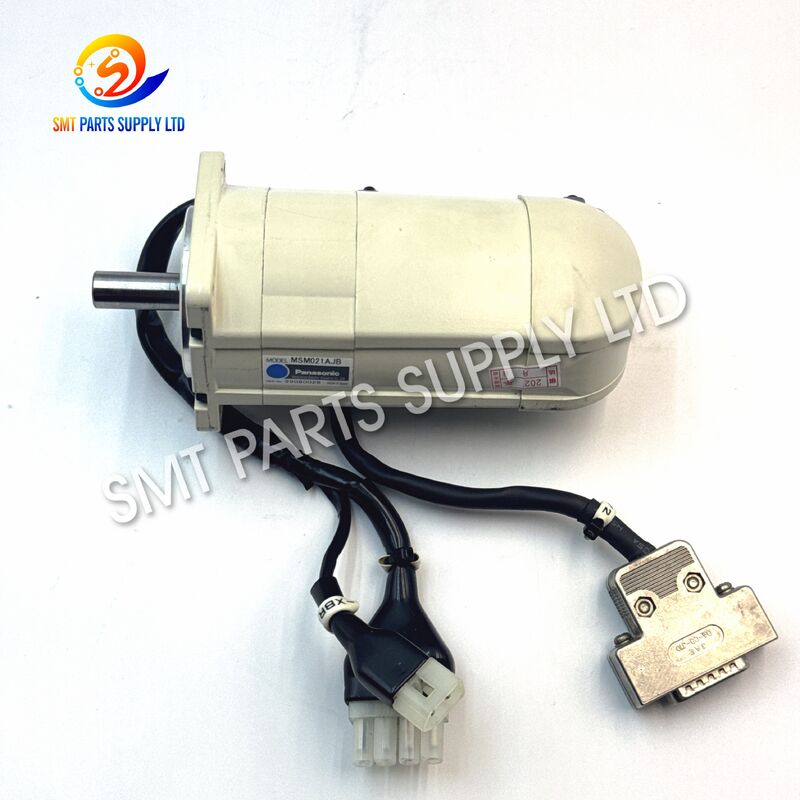

سرو موتور AC پاناسونیک MSM021AJB 200W برای سیستم توزیع HDF

موتور سروو AC پاناسونیک MSM021AJB 200 وات برای سیستم توزیع HDF

این موتور سروو AC پاناسونیک MSM021AJB یک قطعه کنترل حرکت دقیق است که در سیستم‌های توزیع سازگار HDF و سایر تجهیزات اتوماسیون صنعتی استفاده می‌شود. این موتور دستورات الکتریکی را از یک درایو سروو سازگار به حرکت دورانی کنترل شده تبدیل می‌کند و به محور دستگاه اجازه می‌دهد تا موقعیت‌یابی دقیق، شتاب، کاهش سرعت و حرکات تولید تکراری را انجام دهد.

MSM021AJB متعلق به خانواده موتورهای MSM021A پاناسونیک است. داده‌های منتشر شده برای انواع MSM021A این خانواده را به عنوان یک پلتفرم موتور سروو AC 200 وات، کلاس 100 ولت با انکودر افزایشی 2500 p/r شناسایی می‌کنند. پاناسونیک همچنین محصولات سری MSM021 را در میان محصولات موتور سروو قدیمی و منسوخ شده خود فهرست می‌کند، که تأیید مدل صحیح را هنگام تهیه قطعات جایگزین تعمیر و نگهداری بسیار مهم می‌سازد.

برای یک سیستم توزیع HDF موجود، انتخاب موتور سروو صحیح به حفظ رابط مکانیکی اصلی، آرایش بازخورد و عملکرد کنترل حرکت کمک می‌کند. خریداران همیشه باید مدل کامل MSM021AJB، شفت، پیکربندی کانکتور، ابعاد نصب و درایو سروو نصب شده را قبل از تعویض مقایسه کنند.

علت

موتورهای سروو مورد استفاده در سیستم‌های توزیع از طریق چرخه‌های شتاب، موقعیت‌یابی، توقف و بازگشت مکرر کار می‌کنند. عملکرد طولانی مدت، تنش مکانیکی، آلودگی یا سایش قطعات مرتبط ممکن است در نهایت منجر به عملکرد ناپایدار محور شود.

دلایل معمول برای بررسی یا تعویض موتور MSM021AJB عبارتند از:

یک مشکل مرتبط با موتور نباید به طور خودکار فقط از روی خطای موقعیت‌یابی تشخیص داده شود. علائم مشابه ممکن است از درایو سروو، کابل انکودر، کابل موتور، کوپلینگ، پیچ توپی، ریل راهنما یا پارامترهای کنترل دستگاه نیز ناشی شوند.

راه حل

هنگامی که یک دستگاه توزیع دچار حرکت غیرعادی محور می‌شود، تکنسین‌ها باید قبل از تعویض قطعات منفرد، کل سیستم سروو را بازرسی کنند.

یک روش نگهداری عملی شامل موارد زیر است:

1. ثبت هشدار سروو.
نمایشگر دستگاه یا تقویت کننده سروو را بررسی کرده و کد دقیق هشدار را قبل از جدا کردن موتور ثبت کنید.

2. حرکت مکانیکی را بررسی کنید.
اطمینان حاصل کنید که محور متصل، پیچ توپی، کوپلینگ، بلبرینگ یا مکانیزم انتقال بدون مقاومت غیرعادی حرکت می‌کند.

3. کابل‌ها و کانکتورها را بررسی کنید.
کانکتورهای شل، کثیف، شکسته یا آسیب دیده می‌توانند برق یا بازخورد انکودر را قطع کنند.

4. موتور موجود را بازرسی کنید.
شفت، بدنه، کانکتور، صدای بلبرینگ، مقاومت چرخش و آسیب قابل مشاهده را بررسی کنید.

5. شماره مدل کامل را تأیید کنید.
هنگام درخواست جایگزینی از MSM021AJB استفاده کنید، نه فقط "موتور پاناسونیک 200 وات".

6. رابط مکانیکی را مقایسه کنید.
ابعاد شفت، نصب فلنج، جهت کانکتور و آرایش کابل را تأیید کنید.

7. سازگاری درایو سروو را تأیید کنید.
مستندات پاناسونیک تأکید می‌کند که موتورها و درایوهای سروو باید در ترکیب‌های سازگار استفاده شوند.

تطابق مدل صحیح، تغییرات نصب را به حداقل می‌رساند و به بازیابی کارآمد سیستم حرکت اصلی کمک می‌کند.

مشخصات فنی

مشخصات اصلی محصول

لیست‌های منتشر شده برای چندین نوع MSM021A به طور مداوم این خانواده را به عنوان مشخصات انکودر افزایشی 200 وات، 100 ولت و 2500 p/r شناسایی می‌کنند. ساختار دقیق وابسته به پسوند MSM021AJB باید قبل از نصب با موتور اصلی بررسی شود.

الزامات شناسایی مدل

مقایسه سری MSM مرتبط

خانواده‌های مختلف موتور MSM ممکن است شبیه به هم به نظر برسند اما نباید به عنوان قابل تعویض مستقیم در نظر گرفته شوند.

بنابراین، تنها توان موتور برای انتخاب جایگزین کافی نیست. مستندات پاناسونیک خانواده‌های موتور را بر اساس ولتاژ، خروجی، مشخصات انکودر و درایوهای سازگار متمایز می‌کند.

کاربرد

پاناسونیک MSM021AJB برای تجهیزات توزیع HDF سازگار که در آن حرکت دورانی کنترل شده مورد نیاز است، مناسب است.

درایو محور توزیع

موتور می‌تواند حرکت کنترل شده‌ای را برای محور دستگاه فراهم کند که مکانیزم‌های مربوط به توزیع را در طول توالی‌های تولید برنامه‌ریزی شده موقعیت‌یابی می‌کند.

موقعیت‌یابی دقیق

بازخورد انکودر به سیستم کنترل سروو اجازه می‌دهد تا حرکت موتور را به طور مداوم نظارت کرده و محور را مطابق با موقعیت فرمان داده شده تصحیح کند.

اتوماسیون تکراری

تجهیزات توزیع اغلب هزاران حرکت تکراری را انجام می‌دهند. کنترل سروو برای کاربردهایی که نیاز به شروع، شتاب، توقف و موقعیت‌یابی بازگشتی ثابت دارند، مناسب است.

تعمیر دستگاه

MSM021AJB را می‌توان هنگام تعویض موتور موجود با مشخصات مشابه در تجهیزات سازگار استفاده کرد.

نگهداری پیشگیرانه

کارخانه‌های تولیدی که سیستم‌های اتوماسیون قدیمی‌تر را اداره می‌کنند، ممکن است موتورهای سروو خاص مدل را به عنوان موجودی نگهداری برای کاهش زمان توقف ناشی از خرابی قطعات نگهداری کنند.

پشتیبانی از تجهیزات قدیمی

پاناسونیک محصولات سروو سری MSM021 را به عنوان محصولات قدیمی و منسوخ شده شناسایی می‌کند. بنابراین، قطعات جایگزین با شناسایی صحیح می‌توانند برای نگهداری ماشین‌آلات تولیدی موجود ارزشمند باشند.

نحوه کار

MSM021AJB به عنوان بخشی از یک سیستم سروو حلقه بسته عمل می‌کند.

کنترل کننده دستگاه → درایو سروو → موتور MSM021AJB → محور مکانیکی → بازخورد انکودر

مرحله 1: فرمان حرکت

کنترل کننده دستگاه یک فرمان موقعیت یا حرکت را مطابق با برنامه توزیع ارسال می‌کند.

مرحله 2: کنترل درایو سروو

تقویت کننده سروو فرمان را پردازش کرده و توان الکتریکی تامین شده به موتور را تنظیم می‌کند.

مرحله 3: چرخش موتور

MSM021AJB سیگنال کنترل الکتریکی را به حرکت دورانی کنترل شده تبدیل می‌کند.

مرحله 4: انتقال مکانیکی

شفت حرکت را از طریق کوپلینگ، قرقره، پیچ توپی یا سایر اجزای انتقال مکانیکی منتقل می‌کند.

مرحله 5: بازخورد انکودر

انکودر حرکت موتور را اندازه‌گیری کرده و بازخورد را به سیستم کنترل سروو باز می‌گرداند.

مرحله 6: تصحیح خودکار

سیستم سروو به طور مداوم حرکت فرمان داده شده را با بازخورد واقعی مقایسه کرده و پاسخ موتور را در صورت نیاز تصحیح می‌کند.

این اصل حلقه بسته، موقعیت‌یابی کنترل شده‌تری نسبت به موتور استاندارد که بدون بازخورد کار می‌کند، فراهم می‌کند.

چرا حرکت سروو صحیح مهم است

حرکت سروو پایدار به ویژه در فرآیندهای توزیع خودکار مهم است زیرا حرکت غیر ثابت محور می‌تواند بر تکرارپذیری دستگاه تأثیر بگذارد.

بنابراین، یک موتور جایگزین باید هم با سیستم کنترل الکتریکی و هم با ساختار مکانیکی دستگاه مطابقت داشته باشد.

نحوه انتخاب

1. MSM021AJB را تأیید کنید

کد کامل محصول باید اولین مرجع انتخاب باشد.

از سفارش فقط بر اساس موارد زیر خودداری کنید:

• 200 وات
• موتور سروو پاناسونیک
• موتور MSM
• موتور HDF

کد کامل MSM021AJB مرجع منبع‌یابی بسیار دقیق‌تری را فراهم می‌کند.

2. پلاک نام اصلی را بررسی کنید

یک عکس واضح از برچسب موتور اصلی ارائه دهید. این به تأیید مدل دقیق کمک کرده و اشتباهات سفارش را کاهش می‌دهد.

3. درایو سروو را تأیید کنید

سازگاری موتور و درایور ضروری است. کتابچه‌های راهنمای سروو پاناسونیک به طور خاص به کاربران دستور می‌دهند که سری موتور، خروجی نامی، مشخصات ولتاژ، مشخصات انکودر و ترکیب درایور تعیین شده را تأیید کنند.

4. شفت را مقایسه کنید

بررسی کنید:

• قطر شفت
• طول شفت
• کلید
• رابط کوپلینگ
• وضعیت مکانیکی

5. ابعاد نصب را مقایسه کنید

تأیید کنید:

• اندازه فلنج
• موقعیت سوراخ‌های نصب
• قطر موقعیت‌یابی
• ابعاد بدنه
• فضای نصب

6. کانکتورها را مقایسه کنید

کانکتورهای برق و بازخورد را با موتور موجود مقایسه کنید.

7. دستگاه HDF را تأیید کنید

در صورت امکان، مدل دستگاه توزیع HDF و موقعیت نصب را ارائه دهید.

اطلاعات توصیه شده برای استعلام قیمت

برای بررسی سریع‌تر مدل و استعلام قیمت، لطفاً موارد زیر را ارائه دهید:

ارائه این جزئیات می‌تواند خطاهای سازگاری را به طور قابل توجهی کاهش دهد.

نگهداری و نصب

قبل از نصب، طبق رویه‌های ایمنی سازنده تجهیزات، برق دستگاه را قطع کنید.

موتور جایگزین را برای آسیب حمل و نقل بازرسی کرده و قبل از نصب، شماره مدل را تأیید کنید.

به شفت موتور ضربه نزنید و کوپلینگ را با زور در جای خود قرار ندهید. ضربه مکانیکی بیش از حد می‌تواند به بلبرینگ‌های دقیق یا قطعات بازخورد آسیب برساند.

مکانیزم محرک را قبل از اتصال موتور جایگزین برای مقاومت غیرعادی بررسی کنید. نصب یک موتور جدید بر روی یک محور مکانیکی قفل شده می‌تواند سیستم سروو را بیش از حد بارگذاری کند.

کابل‌های موتور و انکودر را با دقت بازرسی کنید. مشکل کابل می‌تواند علائمی شبیه به خرابی موتور ایجاد کند.

پس از نصب، قبل از بازگرداندن تجهیزات به تولید عادی، راه‌اندازی دستگاه، هشدارهای سروو، جهت محور، پایداری حرکت و عملکرد موقعیت‌یابی را بررسی کنید.

سوالات متداول

س1. موتور پاناسونیک MSM021AJB برای چه کاری استفاده می‌شود؟

MSM021AJB یک موتور سروو AC است که برای کنترل حرکت دقیق در تجهیزات اتوماسیون صنعتی سازگار، از جمله سیستم‌های توزیع HDF، استفاده می‌شود. این موتور یک محور مکانیکی را به حرکت در می‌آورد در حالی که بازخورد انکودر از موقعیت‌یابی کنترل شده و حرکت تکراری پشتیبانی می‌کند.

س2. آیا MSM021AJB یک موتور سروو 200 وات است؟

MSM021AJB متعلق به خانواده موتورهای MSM021A پاناسونیک است. مشخصات منتشر شده برای انواع MSM021A این خانواده را به عنوان 200 وات و 100 ولت با انکودر افزایشی 2500 p/r شناسایی می‌کنند. جزئیات دقیق پسوند همچنان باید تأیید شود.

س3. آیا می‌توان موتور پاناسونیک 200 وات دیگر را جایگزین MSM021AJB کرد؟

به طور خودکار خیر. موتورهایی با توان نامی یکسان ممکن است از کلاس‌های ولتاژ، انکودرها، شفت‌ها، کانکتورها یا درایوهای سروو سازگار متفاوتی استفاده کنند. قبل از تعویض، مدل کامل و پیکربندی مکانیکی را تأیید کنید.

س4. قبل از سفارش چه چیزی باید ارائه دهم؟

لطفاً مدل کامل MSM021AJB، تعداد مورد نیاز، عکس پلاک موتور، عکس شفت و کانکتور، مدل دستگاه HDF و در صورت امکان مدل درایو سروو را ارائه دهید.

س5. چرا درایو سروو نیز باید بررسی شود؟

درایو موتور را تامین و کنترل می‌کند در حالی که بازخورد انکودر را پردازش می‌کند. مستندات پاناسونیک به ترکیب‌های سازگار موتور و درایور نیاز دارد، بنابراین جفت‌سازی نادرست می‌تواند منجر به هشدار، عملکرد ضعیف یا ناسازگاری شود.
