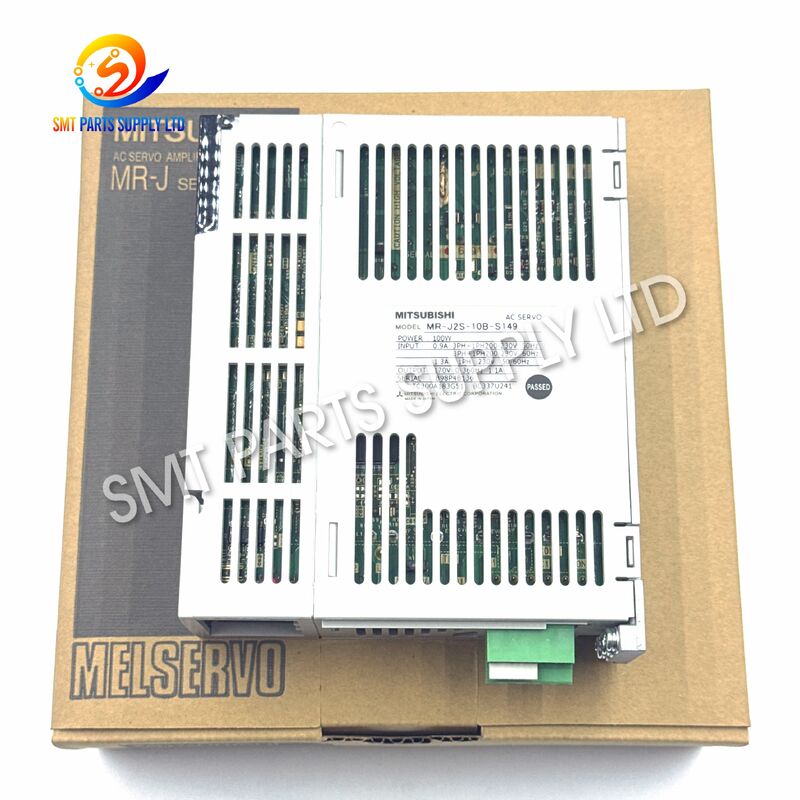

تقویت کننده سرو 100 واتی میتسوبیشی MR-J2S-10B-S149 برای پایه هیتاچی GXH

تقویت کننده سرو 100 واتی میتسوبیشی MR-J2S-10B-S149 برای پایه هیتاچی GXH

راتقویت کننده سرو میتسوبیشی MR-J2S-10B-S149یک سروو درایو تخصصی AC است که در آن استفاده می شودهیتاچی GXH انتخاب و مکان مک

برنامه های نصب کننده هایین و سینی. این مدل متعلق به سری MELSERVO-J2-Super MR-J2S-B میتسوبیشی است و برای کنترل حرکت موتور سروو با موقعیت یابی دقیق و پاسخ تکراری طراحی شده است.

پلت فرم استاندارد MR-J2S-10B یکتقویت کننده سروو کلاس 100W، در حالی که کامل استMR-J2S-10B-S149شماره، نسخه خاص مورد نیاز برای تجهیزات را مشخص می کند. سری MR-J2S-B با کنترل کننده سیستم سروو دستگاه از طریق ارتباط برقرار می کندارتباط باس سریال SSCNET، انتقال اطلاعات موقعیت یابی و کنترل حرکت بین کنترل کننده و تقویت کننده.

برای نگهداری تجهیزات هیتاچی GXH، تطبیق شماره مدل کامل از اهمیت ویژه ای برخوردار است. پسوند S149 باید به جای انتخاب فقط با شماره پایه MR-J2S-10B در هنگام یافتن منبع جایگزین حفظ شود.

علت

تقویت کننده های سرو به طور مداوم در طول تولید SMT کار می کنند و مسئول کنترل حرکات دستگاه با فرکانس بالا هستند. ساعات کار طولانی، کهنه شدن الکتریکی، بارهای غیرعادی موتور، برق ناپایدار، مشکلات کابل، یا خرابی الکترونیک داخلی در نهایت می تواند باعث ایجاد خطاهای مربوط به سروو شود.

علائم رایجی که ممکن است نیاز به بازرسی یا تعویض داشته باشند عبارتند از:

زنگ سروو به طور خودکار به این معنی نیست که خود تقویت کننده از کار افتاده است. وضعیت موتور، کابل رمزگذار، کابل SSCNET، بار مکانیکی، منبع تغذیه و پارامترهای دستگاه نیز باید قبل از تعویض دستگاه بررسی شوند.

راه حل

هنگامی که تایید شد که سروو تقویت کننده اصلی هیتاچی GXH معیوب است، با استفاده از همانMR-J2S-10B-S149مدل یک رویکرد جایگزین عملی را بدون طراحی مجدد سیستم کنترل حرکت اصلی دستگاه ارائه می دهد.

برای خطوط تولید قدیمی‌تر SMT، ذخیره‌سازی تقویت‌کننده‌های سروو حیاتی می‌تواند به‌ویژه مفید باشد، زیرا زمان از کار افتادن دستگاه ناشی از یک درایو قطع شده یا به سختی منبع آن ممکن است به‌طور قابل‌توجهی طولانی‌تر از روش تعویض فیزیکی باشد.

مشخصات

راهنمای MR-J2S-B میتسوبیشی این سری را به عنوان سازگار با SSCNET شناسایی می کند. برای MR-J2S-10B تا MR-J2S-70B، میتسوبیشی بسته به نصب، پیکربندی های 3 فاز 200-230VAC یا 1 فاز 230VAC را پشتیبانی می کند. همیشه به جای تغییر آرایش برق موجود، از پلاک سیم کشی و تقویت کننده اصلی دستگاه پیروی کنید.

شناسایی مدل

برنامه Hitachi GXH برای MR-J2S-10B-S149 نیز در فهرست های فعلی قطعات یدکی SMT یافت می شود که به طور خاص آن را به عنوان یک تقویت کننده سروو برای نصب کننده سینی GXH توصیف می کند.

کاربرد

راMR-J2S-10B-S149در درجه اول برای جایگزینی و نگهداری مکانیسم های کنترل شده با سروو مناسب استدستگاه انتخاب و جابجایی هیتاچی GXH SMT.

کاربردهای معمولی عبارتند از:

کنترل سروو دقیق در تجهیزات SMT بسیار مهم است، زیرا خطاهای حرکتی می‌تواند بر جابجایی قطعات، دقت موقعیت‌یابی، ثبات چرخه و در دسترس بودن کلی تجهیزات تأثیر بگذارد.

چگونه کار می کند

MR-J2S-10B-S149 بین کنترل کننده دستگاه و سروو موتور کار می کند.

1. فرمان حرکت

کنترلر ماشین هیتاچی اطلاعات حرکت مورد نیاز را طبق برنامه تولید تولید می کند.

2. ارتباط SSCNET

سری MR-J2S-B اطلاعات کنترلی را از طریق گذرگاه سریال SSCNET دریافت می کند. میتسوبیشی این معماری را اینگونه توصیف می کند که به تقویت کننده سروو اجازه می دهد تا داده های موقعیت را از کنترل کننده سیستم سروو بدست آورد.

3. تقویت سروو

آمپلی فایر فرمان کنترل را به خروجی الکتریکی مورد نیاز برای کارکرد سروو موتور تبدیل می کند.

4. حرکت موتور

برق از طریق پایانه های موتور U، V و W تامین می شود و حرکت محور سروو کنترل شده را تولید می کند.

5. کنترل بازخورد

بازخورد موتور به سیستم اجازه می دهد تا حرکت واقعی را نظارت کند و موقعیت کنترل شده را حفظ کند.

6. نظارت بر حفاظت

سیستم سروو شرایط عملیاتی غیرعادی را کنترل می کند و می تواند در صورت شناسایی عیوب، عملکرد را متوقف کند تا به محافظت از تجهیزات کمک کند.

این فرآیند حلقه بسته دستگاه SMT را قادر می‌سازد تا حرکت تکراری را با ثبات پاسخ و موقعیت‌یابی مورد نیاز در مونتاژ PCB خودکار انجام دهد.

نحوه انتخاب

انتخاب یک تقویت کننده سروو مناسب به چیزی بیش از مطابقت با برند میتسوبیشی یا سری MR-J2S نیاز دارد.

نکته مهم انتخاب

انجام دهیدنهبه طور خودکار جایگزین شودMR-J2S-10B-S149با یک استانداردMR-J2S-10Bفقط به این دلیل که اعداد پایه مشابه هستند.

راپسوند S149 یک نسخه خاص را مشخص می کند، بنابراین تا حد امکان باید شماره کامل مطابقت داده شود. پارامترهای ماشین، پیکربندی OEM، سیستم عامل یا الزامات خاص برنامه ممکن است متفاوت باشد.

برای بالاترین دقت تایید، ارائه کنید:

عکس برچسب MR-J2S-10B-S149 + مدل دستگاه هیتاچی GXH + مدل سروو موتور + کد آلارم.

سوالات متداول

Q1: MR-J2S-10B-S149 برای چه دستگاهی استفاده می شود؟

MR-J2S-10B-S149 به عنوان تقویت کننده سروو میتسوبیشی درتجهیزات نصب و نصب سینی هیتاچی GXH SMTپشتیبانی از حرکت محور سروو و کنترل موقعیت.

Q2: کلاس قدرت MR-J2S-10B-S149 چیست؟

تقویت کننده پایه آن، MR-J2S-10B، متعلق به میتسوبیشی است.کلاس تقویت کننده سروو 100 وات. پسوند S149 نسخه ویژه مورد استفاده برای کاربرد تجهیزات خاص را مشخص می کند.

Q3: آیا MR-J2S-10B می تواند مستقیماً جایگزین MR-J2S-10B-S149 شود؟

مبادله مستقیم نباید فرض شود. اگرچه هر دو مدل پایه MR-J2S-10B را به اشتراک می گذارند، پسوند S149 ممکن است یک پیکربندی خاص OEM را نشان دهد. مطابقت کامل با مدل اصلی توصیه می شود.

Q4: آیا این یک تقویت کننده سروو SSCNET است؟

بله. راسری MR-J2S-B با SSCNET سازگار استو از طریق شبکه سروو سریال میتسوبیشی با یک کنترل کننده سیستم سروو در ارتباط است.

Q5: چه اطلاعاتی را باید برای یک نقل قول ارسال کنم؟

لطفا ارائه دهیدمدل MR-J2S-10B-S149، مقدار مورد نیاز، وضعیت محصول، اطلاعات دستگاه هیتاچی GXH و ترجیحاً یک عکس واضح از برچسب اصلی تقویت کننده. این امکان تأیید سازگاری و نقل قول سریع‌تر را فراهم می‌کند.

تماس با ما

به دنبال aتقویت کننده سرو میتسوبیشی MR-J2S-10B-S149 برای هیتاچی GXH?

خود را برای ما ارسال کنیدشماره قطعه، تعداد، عکس برچسب اصلی و مدل دستگاه. ما می‌توانیم به تأیید نسخه صحیح، بررسی در دسترس بودن و ارائه یک پیشنهاد رقابتی برای تعمیر و نگهداری SMT یا نیاز به قطعات یدکی شما کمک کنیم.
