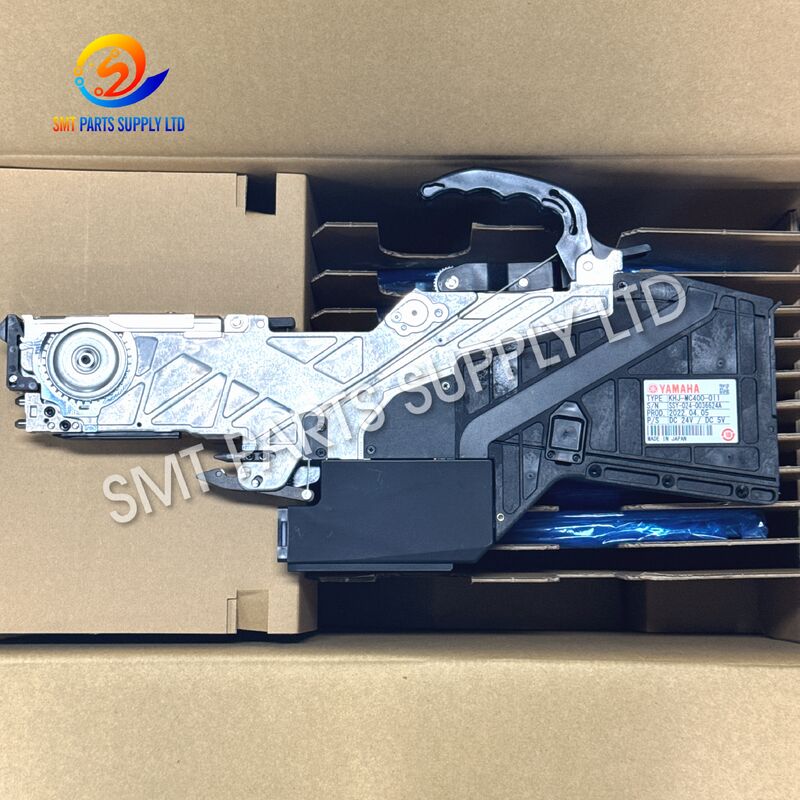

فیدر الکتریکی YAMAHA KHJ-MC400-011 SS24mm برای YS24 YSM10 YSM20

فیدر برقی YAMAHA KHJ-MC400-011 SS24 میلی‌متری برای YS24 YSM10 YSM20

فیدر برقی KHJ-MC400-011 SS 24 میلی‌متری، قطعات الکترونیکی بسته‌بندی شده در نوار را به دستگاه‌های نصب SMT سازگار می‌رساند. این فیدر نوار حامل را پیش می‌برد، جیب‌های قطعه را از طریق مسیر عبور نوار پوششی نمایان می‌کند و قطعات را برای برداشتن توسط نازل نصب قرار می‌دهد. نقش آن ارائه قطعه در فرآیند مونتاژ است.

این فیدر برای نیازهای تأمین قطعات مربوط به دستگاه‌های YAMAHA YS24، YSM10 و YSM20 در نظر گرفته شده است، مشروط بر تأیید پیکربندی فیدر نصب شده. شماره کامل قطعه، مشخصات نوار و رابط دستگاه باید قبل از خرید با هم بررسی شوند.

برای تیم‌های نگهداری، یک فیدر مطابق صحیح، گزینه‌ای جایگزین را هنگام بروز خطاهای تغذیه تأیید شده در یک واحد موجود فراهم می‌کند. برای برنامه‌ریزان تولید، فیدرهای اضافی می‌توانند آماده‌سازی قرقره و موجودی یدکی را پشتیبانی کنند. نام‌گذاری 24 میلی‌متری به عرض نوار حامل اشاره دارد؛ گام جیب، ابعاد قطعه و عمق نوار عوامل انتخاب جداگانه باقی می‌مانند. شناسایی دقیق به خریداران کمک می‌کند تا قیمت پیشنهادی مرتبط را دریافت کرده و با عدم قطعیت کمتر برای نصب آماده شوند.

علت: چرا مشکلات تغذیه نوار بر مونتاژ تأثیر می‌گذارد

برداشت قابل اعتماد قطعه با ارائه مداوم نوار آغاز می‌شود. هنگامی که جیب‌ها در موقعیت اشتباه متوقف می‌شوند یا نوار پوششی به درستی جدا نمی‌شود، دستگاه ممکن است با برداشت‌های از دست رفته، تلاش‌های مکرر یا وقفه‌هایی که نیاز به توجه اپراتور دارند، مواجه شود.

علل احتمالی شامل اجزای شاخص‌گذاری فرسوده، راهنماهای نوار آسیب‌دیده، تنظیمات نامناسب و مقاومت بیش از حد قرقره است. با این حال، علائم مشابه نیز می‌توانند از نازل، سیستم خلاء یا داده‌های قطعه ناشی شوند. قبل از تصمیم‌گیری مبنی بر لزوم تعویض فیدر، منبع را تشخیص دهید.

راه حل: جایگزین را با تنظیمات واقعی مطابقت دهید

KHJ-MC400-011 یک مرجع خرید مشخص برای نیاز به فیدر SS24 میلی‌متری ارائه می‌دهد. با برچسب واحد موجود شروع کنید، سپس پیکربندی دستگاه و مواد مورد استفاده در تولید را مقایسه کنید.

برای خطای تأیید شده فیدر، یک جایگزین مناسب می‌تواند عملکرد تأمین قطعه مورد نیاز را بازیابی کند. برای یک تنظیم تولید اضافی، ظرفیت فیدر، موقعیت‌های نصب موجود و قرقره قطعه مورد نظر را قبل از سفارش بررسی کنید.

یک استعلام واضح باید شماره قطعه درخواستی را با کاربرد عملی آن مرتبط کند. این به تیم‌های خرید و مهندسی اجازه می‌دهد تا همان مشخصات را ارزیابی کنند.

مشخصات فنی

درک عرض نوار و گام تغذیه

مشخصات 24 میلی‌متری حداکثر عرض قطعه را توصیف نمی‌کند. عرض نوار حامل و گام جیب اندازه‌گیری‌های متفاوتی هستند و هر دو بر انتخاب یا تنظیم فیدر تأثیر می‌گذارند.

عمق نوار و ویژگی‌های نوار پوششی نیز بر ارائه قطعه تأثیر می‌گذارند. هنگام معرفی یک قطعه جدید، به خصوص زمانی که قرقره آن با مواد موجود در خط متفاوت است، یک نقشه بسته‌بندی ارائه دهید.

کاربرد

این فیدر SS24 میلی‌متری برای مشاغل مونتاژ SMT با استفاده از نوارهای قطعه 24 میلی‌متری سازگار مرتبط است. کاربردهای بالقوه شامل بردهای کنترل، تجهیزات ارتباطی، الکترونیک قدرت و محصولات مصرفی است.

انتخاب به مشخصات بسته‌بندی فردی بستگی دارد نه نام صنعت. قطعاتی مانند کانکتورها یا مدارهای مجتمع ممکن است مناسب باشند زمانی که هندسه نوار و الزامات برداشت آنها با کل تنظیمات دستگاه مطابقت داشته باشد.

نحوه کار

نوار حامل از مسیر هدایت شده فیدر عبور کرده و با مکانیزم شاخص‌گذاری درگیر می‌شود. درایو الکتریکی آن را طبق توالی تغذیه پیکربندی شده پیش می‌برد و جیب‌های متوالی را به ناحیه برداشت می‌آورد.

نوار پوششی در مسیر تعیین شده خود جدا می‌شود تا قطعه قابل دسترسی باشد. سپس نازل دستگاه قطعه نمایان شده را جمع‌آوری کرده و آن را به توالی نصب منتقل می‌کند.

بارگذاری صحیح و تنظیمات مناسب ضروری است. کشش بیش از حد قرقره، نوار آسیب‌دیده یا گام جیب نادرست می‌تواند بر عملکرد تأثیر بگذارد حتی زمانی که فیدر از نظر مکانیکی سالم است.

نحوه انتخاب

شناسایی کامل را تأیید کنید

از KHJ-MC400-011 در استعلام استفاده کنید و عکس واضحی از برچسب را ضمیمه کنید. فرض نکنید که یک پسوند KHJ-MC400 دیگر صرفاً به دلیل داشتن عرض اسمی یکسان قابل تعویض است.

دستگاه مورد نظر را بررسی کنید

مشخص کنید که آیا فیدر روی تجهیزات YS24، YSM10 یا YSM20 استفاده خواهد شد. در صورت عدم اطمینان از پیکربندی نصب شده یا در صورت تغییر آن، عکس‌های رابط را ضمیمه کنید.

بسته‌بندی قطعه را بررسی کنید

عرض نوار 24 میلی‌متری، گام جیب و عمق نوار را تأیید کنید. برای یک کاربرد جدید، نقشه بسته‌بندی قطعه و الزامات تولید مربوطه را ارائه دهید.

وضعیت و دامنه عرضه را تعریف کنید

وضعیت مورد نیاز را مشخص کنید و هرگونه لوازم جانبی مورد نیاز را شناسایی کنید. عکس‌های واحد پیشنهادی را درخواست کنید و تأیید کنید که چه چیزی در قیمت گنجانده شده است.

تأیید را توافق کنید

در صورت لزوم، تشخیص دستگاه و نمایش تغذیه با مواد نماینده را درخواست کنید. یک رکورد تست مفید، واحد را شناسایی کرده و شرایطی را که تحت آن بررسی شده است، توضیح می‌دهد.

آماده‌سازی دریافت و تولید

پس از دریافت، برچسب و لوازم جانبی عرضه شده را با سفارش مقایسه کنید. کانکتور، راهنمای نوار، سطوح نصب و مکانیزم قفل را برای آسیب دیدگی قابل مشاهده بازرسی کنید.

برای نصب، از رویه‌های مربوط به دستگاه و فیدر پیروی کنید. تشخیص و تغذیه نمونه را تأیید کنید، سپس قبل از انتشار تولید عادی، یک آزمایش کنترل شده با قطعه مورد نظر را تکمیل کنید. نتیجه را ثبت کنید تا وضعیت واحد برای استفاده آینده مشخص باشد.

سوالات متداول

س1: آیا 24 میلی‌متر حداکثر عرض قطعه را نشان می‌دهد؟

خیر. این عرض اسمی نوار حامل را مشخص می‌کند. ابعاد قطعه باید در جیب نوار جا شود و با مسیر فیدر، نازل و دستگاه نصب سازگار باشد. از نقشه بسته‌بندی برای ارزیابی کاربرد استفاده کنید.

س2: آیا این فیدر را می‌توان برای YS24، YSM10 یا YSM20 سفارش داد؟

اینها مراجع دستگاه هدف برای این محصول هستند. قبل از خرید، جزئیات دستگاه و شناسایی فیدر موجود خود را ارائه دهید تا واحد پیشنهادی بتواند در برابر پیکربندی نصب شده بررسی شود.

س3: آیا یک پسوند متفاوت می‌تواند جایگزین KHJ-MC400-011 شود؟

یک پسوند متفاوت نیاز به تأیید فردی دارد. برچسب، پیکربندی و مستندات فنی مربوطه را مقایسه کنید. ظاهر مشابه و عرض نوار یکسان، قابل تعویض بودن دو نسخه فیدر را تضمین نمی‌کند.

س4: آیا تعویض فیدر هر مشکل برداشت را حل می‌کند؟

تعویض مشکلات ناشی از فیدر معیوب را برطرف می‌کند. خرابی‌های برداشت ممکن است شامل نازل، خلاء، وضعیت نوار یا تنظیمات دستگاه نیز باشد. مشکل را تشخیص داده و کل تنظیمات را پس از تعویض تأیید کنید.

س5: چه مواردی باید در درخواست قیمت گنجانده شود؟

شماره قطعه، تعداد، مدل دستگاه، وضعیت ترجیحی و مقصد را ارسال کنید. عکس برچسب فیدر، تاریخ تحویل مورد نیاز و هرگونه الزامات بازرسی را برای کمک به ایجاد یک پیشنهاد واضح و قابل مقایسه اضافه کنید.

تماس با ما

درخواست قیمت برای KHJ-MC400-011

به یک فیدر SS24 میلی‌متری برای جایگزینی، موجودی یدکی یا یک تنظیم تولید دیگر نیاز دارید؟ جزئیات تجهیزات و الزامات خرید خود را به اشتراک بگذارید تا قیمت، در دسترس بودن و گزینه‌های عرضه را درخواست کنید.

برچسب فیدر و تعداد مورد نیاز خود را برای شروع درخواست قیمت ارسال کنید.
