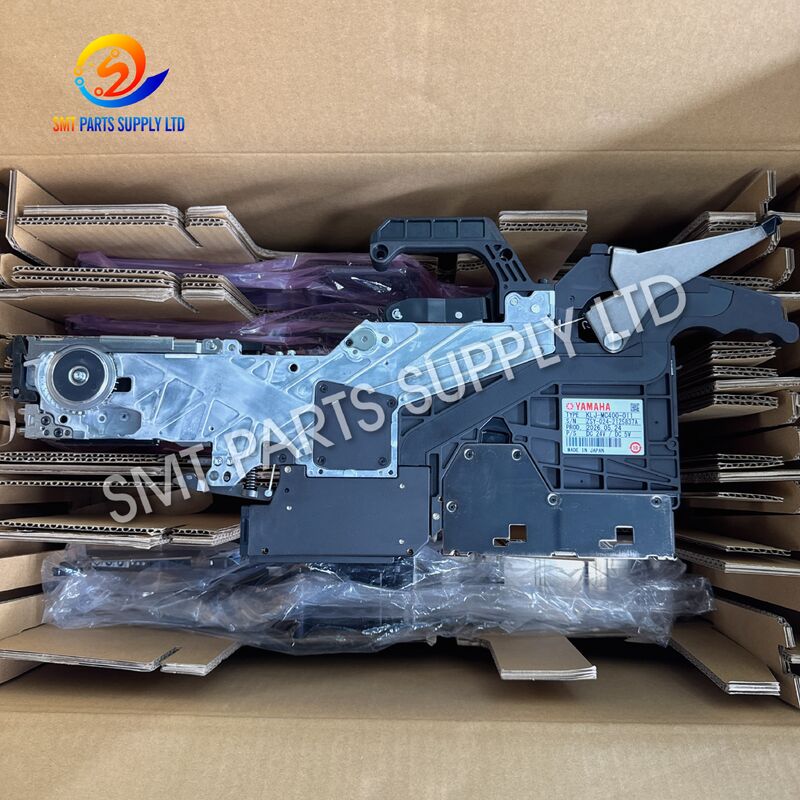

فیدر الکترونیکی 24 میلی متری YAMAHA ZS KLJ-MC400-011 برای YSM20R

فیدر الکترونیکی YAMAHA ZS KLJ-MC400-011 24 میلی‌متری برای YSM20R

KLJ-MC400-011 ZS 24 میلی‌متری برای تامین قطعات بسته‌بندی شده در نوار حامل برجسته 24 میلی‌متری برای تجهیزات نصب SMT سازگار طراحی شده است. این فیدر پیشروی کنترل شده نوار را فراهم می‌کند تا هر جیب قطعه در نقطه برداشت برای هد نصب به دقت موقعیت‌دهی شود.خانواده KLJ-MC400 در مستندات فنی YAMAHA به عنوان سری

ZS FEEDER ASSY. 24MMشناخته می‌شود. ابعاد فیدر مستند شده تقریباً507 میلی‌متر × 228 میلی‌متر × 31.5 میلی‌متربا وزنی تقریبی1.47 کیلوگرماست. این فیدر از نوار حامل برجسته 24 میلی‌متری با حداکثر ضخامت نوار 0.6 میلی‌متر و تنظیمات گام تغذیه از 2 میلی‌متر تا 32 میلی‌متر پشتیبانی می‌کند.برای تولیدکنندگان الکترونیک که خطوط SMT با قطعات ترکیبی را اداره می‌کنند، یک فیدر انتخاب شده صحیح به حفظ موقعیت‌دهی ثابت نوار، برداشت پایدار قطعه و تغییرات کارآمد تولید کمک می‌کند.

علت

مشکلات تولید مربوط به فیدر اغلب ناشی از سایش مکانیکی، مشخصات نادرست نوار، آلودگی، راهنماهای نوار آسیب‌دیده یا انتخاب نامناسب فیدر است.

فیدری که نوار حامل را به طور مداوم پیش نمی‌برد ممکن است باعث شود جیب قطعه خارج از موقعیت برداشت مورد نظر قرار گیرد. این می‌تواند به خطاهای برداشت، از دست دادن قطعه، توقف دستگاه یا مداخله مکرر اپراتور منجر شود.

عرض نادرست فیدر یکی دیگر از مشکلات رایج است. فیدری که برای نوار حامل 24 میلی‌متری طراحی شده است باید با عرض نوار و پیکربندی قرقره صحیح مطابقت داشته باشد و با فیدر ناسازگار جایگزین نشود.

سایش در مکانیزم انتقال نوار نیز می‌تواند بر تکرارپذیری پس از استفاده طولانی مدت در تولید تأثیر بگذارد. بنابراین، بازرسی منظم بدنه فیدر، مسیر نوار و بخش‌های متحرک برای حفظ عملکرد مداوم مهم است.

راه حل

فیدر الکترونیکی

KLJ-MC400-011 ZS 24 میلی‌مترییک راه حل تغذیه اختصاصی برای قطعات تامین شده در نوار حامل برجسته 24 میلی‌متری ارائه می‌دهد.مکانیزم تغذیه الکترونیکی آن نوار را بر اساس گام پیکربندی شده برای بسته قطعه پیش می‌برد. فیدر جیب‌های متوالی قطعه را در موقعیت برداشت ارائه می‌دهد و به هد نصب اجازه می‌دهد تا قطعات را در طول تولید خودکار حذف کند.

این فیدر از طیف گسترده‌ای از گام‌های نوار پشتیبانی می‌کند و آن را برای طول‌های مختلف بسته‌بندی قطعات مناسب می‌سازد در حالی که همان عرض نوار حامل 24 میلی‌متری را حفظ می‌کند.

استفاده از سری فیدر صحیح می‌تواند به کاربران در دستیابی به مدیریت مواد پایدارتر، کاهش تنظیمات غیرضروری موقعیت نوار و بهبود کارایی آماده‌سازی فیدر در طول راه‌اندازی خط کمک کند.

مشخصات فنی

مشخصات

مقایسه سری فیدرهای ZS

نوع فیدر

کاربرد

فیدر YAMAHA ZS KLJ-MC400-011 برای تولید خودکار SMT که در آن قطعات الکترونیکی در

نوار حامل برجسته 24 میلی‌متریتامین می‌شوند، در نظر گرفته شده است.

این فیدر به ویژه در محیط‌های تولیدی که نیاز به تغییرات مکرر مدل دارند مفید است زیرا تنظیمات گام موجود، فاصله‌های مختلف جیب‌ها را بدون تغییر به فیدر با عرض دیگر، در خود جای می‌دهد.

این فیدر برای استفاده در بخش‌های تولید الکترونیک مانند الکترونیک صنعتی، الکترونیک خودرو، تجهیزات ارتباطی، الکترونیک مصرفی، محصولات کنترل توان و سایر عملیات مونتاژ PCB مناسب است.

نحوه کار

فیدر قرقره قطعه را نگه می‌دارد و نوار حامل 24 میلی‌متری را از طریق مسیر انتقال نوار هدایت می‌کند.

در طول تولید، مکانیزم درایو الکترونیکی نوار را به اندازه گام برنامه‌ریزی شده پیش می‌برد. هر حرکت، جیب قطعه بعدی را به موقعیت برداشت می‌آورد.

سپس دستگاه نصب، قطعه در معرض دید را با استفاده از نازل مناسب از جیب حامل حذف می‌کند. پس از برداشت، فیدر نوار را دوباره بر اساس گام قطعه برنامه‌ریزی شده پیش می‌برد.

برای خانواده فیدر KLJ-MC400-00X 24 میلی‌متری، مستندات YAMAHA انتخاب‌های گام تغذیه را فهرست می‌کند:

2 میلی‌متر، 4 میلی‌متر، 8 میلی‌متر، 12 میلی‌متر، 16 میلی‌متر، 20 میلی‌متر، 24 میلی‌متر، 28 میلی‌متر و 32 میلی‌متر.

نحوه انتخاب

ابتدا شماره قطعه فیدر را روی برچسب فیدر موجود تأیید کنید. برای این محصول، شماره هدف

KLJ-MC400-011 است.

24 میلی‌متر عرض دارد. عرض فیدر همیشه باید با فرمت نوار مورد استفاده برای قطعه مطابقت داشته باشد.جنس نوار و طراحی جیب را بررسی کنید. مشخصات مستند KLJ-MC400-00X برای نوار حامل برجسته با حداکثر ضخامت 0.6 میلی‌متر در نظر گرفته شده است.

گام تغذیه قطعه نیز باید تأیید شود. این خانواده فیدر از تنظیمات گام متعدد از 2 میلی‌متر تا 32 میلی‌متر پشتیبانی می‌کند، اما تنظیم واقعی مورد نیاز به بسته‌بندی قطعه بستگی دارد.

در نهایت، قبل از سفارش، مدل دستگاه و رابط فیدر را تأیید کنید. یک عکس از برچسب فیدر موجود، مدل دستگاه و اطلاعات قرقره قطعه می‌تواند خطر انتخاب نسخه نادرست فیدر را به طور قابل توجهی کاهش دهد.

چرا KLJ-MC400-011 را انتخاب کنیم

مزیت اصلی این فیدر فرمت اختصاصی نوار 24 میلی‌متری آن همراه با گزینه‌های گام تغذیه متعدد است.

به جای تطبیق یک فیدر باریک‌تر با نوار نامناسب، اپراتورها می‌توانند از عرض فیدر صحیح برای هدایت پایدار نوار استفاده کنند. این امر به ویژه زمانی که قطعات در جیب‌های برجسته بزرگتر بسته‌بندی شده‌اند و هم‌ترازی نوار مستقیماً بر موقعیت برداشت تأثیر می‌گذارد، اهمیت دارد.

KLJ-MC400-011 همچنین با یک شماره قطعه خاص YAMAHA قابل شناسایی است که جایگزینی فیدرهای یدکی و مدیریت موجودی را ساده می‌کند.

برای کارخانه‌هایی که چندین عرض فیدر را نگهداری می‌کنند، جدا کردن واضح واحدهای KLJ-MC400 24 میلی‌متری از سایر خانواده‌های فیدر ZS می‌تواند به کاهش اشتباهات راه‌اندازی در طول تغییرات تولید کمک کند.

توصیه‌های نگهداری

مسیر نوار حامل را تمیز و عاری از بقایای قطعات شل، باقی‌مانده چسب و گرد و غبار نگه دارید.

هنگام بروز تغذیه غیرعادی، شاخص‌گذاری نامنظم یا خطاهای برداشت مکرر، راهنمای نوار و مکانیزم انتقال را بازرسی کنید.

در صورت تشخیص مقاومت بیش از حد، نوار حامل را با زور از فیدر عبور ندهید. ابتدا نصب قرقره، جهت نوار و ابعاد نوار را تأیید کنید.

در طول نگهداری، فیدر را از ضربه، رطوبت بیش از حد و آلودگی محافظت کنید. جابجایی فیدر باید با دقت انجام شود زیرا بخش‌های هدایت و موقعیت‌دهی نوار نیاز به هم‌ترازی مکانیکی مداوم دارند.

برای خریدهای جایگزین، برچسب فیدر قدیمی یا عکس‌های واضح را در دسترس داشته باشید تا شماره قطعه و پیکربندی قبل از ارسال قابل مقایسه باشد.

سوالات متداول

س1: فیدر KLJ-MC400-011 از چه عرض نواری پشتیبانی می‌کند؟

خانواده فیدر KLJ-MC400 برای نوار حامل 24 میلی‌متری طراحی شده است. مستندات YAMAHA نوار برجسته 24 میلی‌متری با حداکثر ضخامت 0.6 میلی‌متر را برای سری KLJ-MC400-00X مشخص می‌کند.
س2: آیا KLJ-MC400-011 یک فیدر الکترونیکی است؟

بله. KLJ-MC400-011 در لیست‌های صنعتی به عنوان فیدر 24 میلی‌متری سری ZS YAMAHA شناسایی می‌شود و معمولاً به عنوان یک فیدر الکترونیکی SMT برای کاربردهای تغذیه خودکار قطعات عرضه می‌شود.
س3: از چه گام‌های تغذیه‌ای پشتیبانی می‌شود؟

مشخصات فیدر ZS 24 میلی‌متری KLJ-MC400-00X، تنظیمات گام تغذیه 2 میلی‌متر، 4 میلی‌متر، 8 میلی‌متر، 12 میلی‌متر، 16 میلی‌متر، 20 میلی‌متر، 24 میلی‌متر، 28 میلی‌متر و 32 میلی‌متر را فهرست می‌کند.
س4: آیا این فیدر را می‌توان روی YAMAHA YSM20R استفاده کرد؟

مستندات مرجع YAMAHA YSM20R، خانواده فیدر ZS 24 میلی‌متری KLJ-MC400-00X را در مشخصات فیدرهای خود گنجانده است. برای پیکربندی خاص دستگاه، قبل از سفارش، برچسب فیدر و رابط دستگاه را تأیید کنید.
س5: چه اطلاعاتی باید قبل از درخواست قیمت ارائه شود؟

لطفاً شماره قطعه مورد نیاز، عرض فیدر، مدل دستگاه، مقدار درخواستی و در صورت امکان، عکس واضحی از برچسب فیدر موجود را ارائه دهید. این امر بررسی سازگاری و آماده‌سازی قیمت را سریع‌تر می‌کند.
تماس با ما

نیاز به

فیدرهای الکترونیکی YAMAHA ZS KLJ-MC400-011 24 میلی‌متریبرای خط تولید SMT خود دارید؟شماره قطعه، مدل دستگاه، عرض فیدر، مقدار و عکس برچسب فیدر خود را برای ما ارسال کنید.

ما می‌توانیم قبل از قیمت‌گذاری به تأیید پیکربندی صحیح کمک کنیم.برای سفارشات عمده، فیدرهای جایگزین یا نیازهای فیدر ترکیبی YAMAHA، امروز درخواست خود را برایقیمت، در دسترس بودن، گزینه‌های وضعیت و جزئیات تحویل

ارسال کنید.
