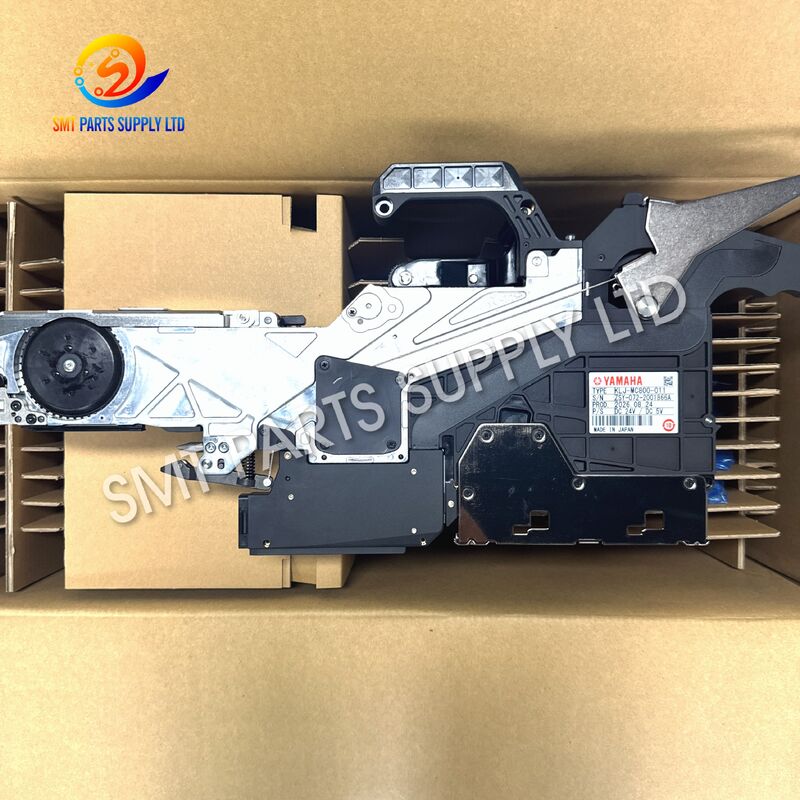

YAMAHA KLJ-MC800-011 ZS72mm Electric Feeder for SMT Mounter

YAMAHA KLJ-MC800-011 ZS72mm Electric Feeder for SMT Mounter

تغذیه کننده نوار برقی 72 میلی متری KLJ-MC800-011 ZS یک واحد تامین قطعات برای تجهیزات انتخاب و جابجایی SMT سازگار است. این دستگاه اجزای عرضه شده در نوار حامل 72 میلی‌متری را کنترل می‌کند و نوار را به جلو می‌برد تا سر جایگذاری بتواند قطعات را در یک موقعیت پیکاپ مشخص جمع‌آوری کند.

برای تیم‌های تولیدی که تخته‌هایی را با قطعات بسته‌بندی شده در نوار پهن‌تر مونتاژ می‌کنند، انتخاب صحیح فیدر بخش ضروری آماده‌سازی دستگاه است. عرض نوار، هندسه پاکت، زمین تغذیه و رابط ماشین باید با هم کار کنند تا از ارائه یکپارچه مولفه پشتیبانی کنند.

این فیدر را می توان برای جایگزینی یک واحد تطبیق، آماده سازی یک راه اندازی تولید اضافی، یا نگهداری یدکی برای سرویس های برنامه ریزی شده در نظر گرفت. انتخاب باید با شماره قطعه کامل و پیکربندی دستگاه موجود آغاز شود. اگرچه فیدرها ممکن است مشابه به نظر برسند، تفاوت در بازبینی، رابط یا مشخصات نوار پشتیبانی شده می تواند بر مناسب بودن تأثیر بگذارد. تأیید این جزئیات قبل از خرید به تیم های خرید و مهندسی کمک می کند تا در مورد مونتاژ مورد نیاز به توافق برسند و از تاخیرهای غیرضروری نصب جلوگیری کنند.

وقفه های تغذیه همیشه نشان دهنده معیوب بودن فیدر نیست. وضعیت نوار حامل، نصب نادرست و سایش می تواند علائم مشابهی ایجاد کند. شناسایی علت واقعی به تعیین اینکه آیا تنظیم، نگهداری یا جایگزینی مناسب است کمک می کند.

تصمیم جایگزینی باید به دنبال بازرسی از مسیر تغذیه کامل باشد. تغییر فیدر به تنهایی ممکن است خطاهای ناشی از بسته بندی نامناسب یا تنظیمات نادرست دستگاه را برطرف کند.

برای برنامه‌ای که به فیدر 72 میلی‌متری ZS نیاز دارد، KLJ-MC800-011 یک مرجع شماره قطعه خاص برای ارزیابی خرید و جایگزینی ارائه می‌کند. تطبیق آن مرجع با تجهیزات موجود به کاهش عدم قطعیت در هنگام تهیه مجموعه فیدر کمک می کند.

هدف عملی تحویل کنترل‌شده جیب‌های قطعات به محل وانت دستگاه است. نصب صحیح، بارگذاری نوار و پیکربندی برای دستیابی به این نتیجه ضروری است.

قبل از عرضه به تولید، یک آزمایش تغذیه کنترل شده با مواد معرف انجام دهید. موقعیت جیب، حرکت نوار روکش و عملکرد پیکاپ را مطابق روش کار دستگاه بررسی کنید.

نام 72 میلی متری به پهنای نوار حامل اسمی اشاره دارد. حداکثر عرض بدنه قطعه، ابعاد بدنه فیدر، یا ظرفیت قطعه دستگاه قرار دادن را توصیف نمی کند.

درجه بندی های الکتریکی، ابعاد، وزن و مقادیر زیربنای پشتیبانی شده باید از اسناد مربوط به واحد دقیق گرفته شود.

این فیدر مربوط به کارهای تولیدی با استفاده از قطعات بسته بندی شده در نوار حامل مناسب 72 میلی متری است. قبل از تخصیص فیدر به یک برنامه برد، مشخصات بسته بندی سازنده قطعه باید بررسی شود.

اینها سناریوهای بالقوه تولید هستند، نه تضمین این که هر جزء در آن صنایع به این فیدر نیاز دارد.

یاماها YSM20 را به عنوان فیدرهای الکتریکی سری ZS پشتیبانی می کند. مناسب بودن دقیق KLJ-MC800-011 همچنان مستلزم بررسی پیکربندی دستگاه و مستندات فیدر قابل اجرا است. شرکت یاماها موتور با مسئولیت محدود

یک تغذیه کننده نوار برقی نوار حامل را با افزایش های کنترل شده به جلو می برد تا جیب های قطعات به محل پیکاپ برسند. دنباله زیر روند کلی تغذیه را شرح می دهد. اپراتورها باید دستورالعمل های مربوط به تجهیزات خاص خود را دنبال کنند.

فیدر قطعات را تامین می کند. دستگاه قرار دادن وانت و قرار دادن آنها را روی PCB کنترل می کند.

تراز صحیح جیب و حرکت صاف نوار در طول عملیات مهم هستند. مقاومت بیش از حد قرقره، نوار آسیب دیده، یا مسیریابی نادرست نوار روکش می تواند در تغذیه اختلال ایجاد کند، حتی زمانی که مکانیزم فیدر به طور معمول کار می کند.

شماره قطعه کامل را تأیید کنید

از KLJ-MC800-011 به عنوان مرجع شناسایی استفاده کنید. برچسب کامل روی فیدر موجود، از جمله پسوند را مقایسه کنید. شماره گذاری مشابه نباید به عنوان دلیلی مبنی بر اینکه دو نسخه قابل تعویض هستند تلقی شود.

پیکربندی ماشین را بررسی کنید

مدل دستگاه و جزئیات چیدمان فیدر نصب شده را ارائه دهید. در صورت وجود، مرجع فهرست قطعات قابل اجرا یا عکسی از ناحیه اتصال فیدر را وارد کنید.

بسته بندی اجزا را بررسی کنید

عرض نوار حامل 72 میلی متری، گام جیب، عمق جیب و ابعاد جزء را تأیید کنید. عرض نوار به تنهایی برای تعیین اینکه آیا فرآیند تغذیه و برداشت کامل کار می کند کافی نیست.

محدوده خرید را تعریف کنید

مقدار، شرایط مورد نیاز و لوازم مورد انتظار را بیان کنید. مشخص کنید که آیا قیمت یک مجموعه کامل تغذیه کننده را پوشش می دهد یا خیر و مواردی را که باید همراه آن باشد را مشخص کنید.

در مورد شواهد بازرسی توافق کنید

برای یک واحد جایگزین، عکس‌های شناسایی واضح و اطلاعات وضعیت مربوطه را درخواست کنید. اگر تست عملکردی گنجانده شده است، در مورد مواردی که تست پوشش می دهد و اینکه آیا از نوار نماینده استفاده می شود توافق کنید.

بررسی های نصب طرح

برای تشخیص ماشین، بارگیری نوار، پیکربندی پیچ و برداشت آزمایشی زمان بگذارید. شماره قطعه منطبق از شناسایی پشتیبانی می کند اما بررسی های معمول راه اندازی را حذف نمی کند.

مسیر نوار و محل وانت را عاری از قطعات بسته بندی سست نگه دارید. راهنماهای نوار در دسترس و نقاط مسیریابی نوار روکش را از نظر آلودگی یا آسیب، با پیروی از دستورالعمل های نگهداری تجهیزات، بازرسی کنید.

فیدر را با استفاده از نقاط پشتیبانی تعیین شده آن کنترل کنید و از اتصالات در معرض در هنگام ذخیره سازی یا حمل و نقل محافظت کنید. از فشار دادن نوار چسب از طریق مکانیزم محدود خودداری کنید.

هنگام بررسی مشکل تغذیه، زنگ دستگاه، مشخصات نوار و شرایط عملکرد را ضبط کنید. این اطلاعات تشخیص خطای فیدر را از یک مشکل مواد یا نصب آسان تر می کند.

Q1: عملکرد اصلی KLJ-MC800-011 چیست؟

اجزای بسته بندی شده در نوار حامل مناسب 72 میلی متری را به موقعیت وانت دستگاه SMT سازگار می رساند. سپس سر جایگذاری هر جزء را برای قرار دادن روی PCB برمی‌دارد.

Q2: آیا 72 میلی متر به این معنی است که فیدر می تواند قطعه ای به عرض 72 میلی متر را اداره کند؟

نه. به عرض نوار حامل اشاره دارد. ابعاد اجزاء، هندسه پاکت، انتخاب نازل و محدودیت‌های کار با ماشین باید قبل از تأیید اینکه یک جزء خاص قابل پردازش است، به طور جداگانه بررسی شوند.

Q3: آیا این فیدر می تواند جایگزین هر فیدر 72 میلی متری دیگر شود؟

نه عرض نوار قابلیت تعویض را ایجاد نمی کند. قبل از انتخاب جایگزین برای نصب موجود، سری فیدر، شماره قطعه کامل، تجدید نظر، رابط مکانیکی و الزامات ماشین را مقایسه کنید.

Q4: آیا تنظیم قبل از تولید مورد نیاز است؟

نصب باید شامل بررسی های مشخص شده برای دستگاه و فیدر باشد. اینها ممکن است شامل تشخیص فیدر، بارگذاری نوار، تنظیمات زمین، موقعیت پیکاپ و آزمایش کنترل شده با استفاده از مواد تولید مورد نظر باشد.

Q5: چه اطلاعاتی باید همراه با پرس و جو باشد؟

شماره قطعه کامل، مدل دستگاه، تعداد مورد نیاز، شرایط ترجیحی و عکس های واحد موجود را ارسال کنید. هنگام درخواست کمک برای برنامه تغذیه کامپوننت جدید، مشخصات نوار حامل را درج کنید.

درخواست قیمت برای KLJ-MC800-011

برای راه اندازی موجود یا یک کار تولیدی آتی به فیدر برقی ZS 72 میلی متری نیاز دارید؟ الزامات خود را برای بررسی نقل قول و سازگاری ارسال کنید.

برای کمک به تایید مونتاژ درخواستی، یک عکس واضح از برچسب فیدر فعلی خود اضافه کنید. قیمت، در دسترس بودن، جزئیات بازرسی و گزینه های تحویل را برای مقدار مورد نیاز خود درخواست کنید.
