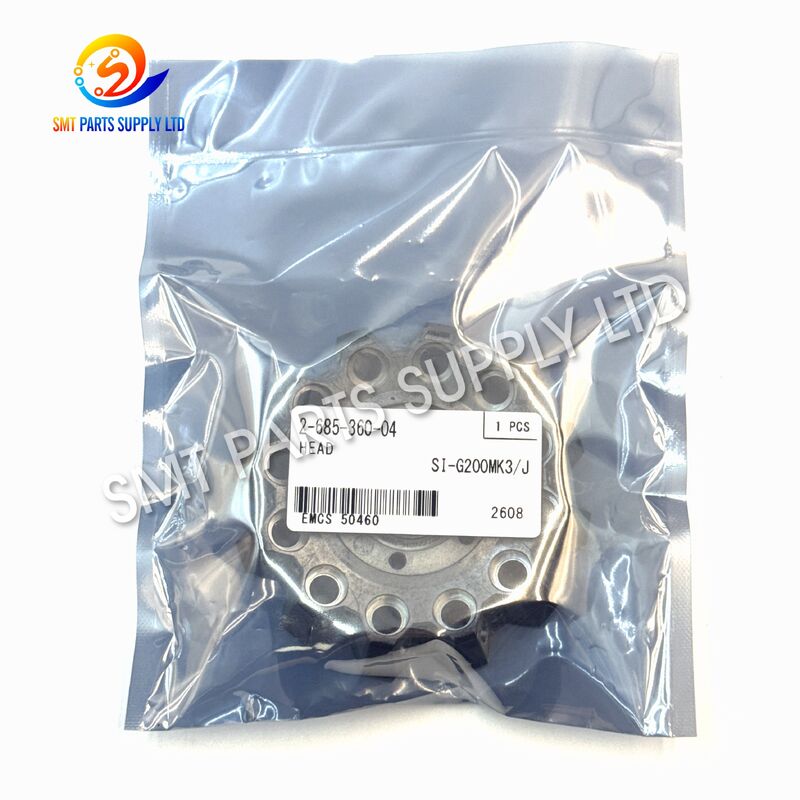

سر جایگذاری SONY SI-G200MK3J 2-685-360-04 برای نصب SMT

راSONY SI-G200MK3J 2-685-360-04 سر جایگذارییک مونتاژ مکانیکی دقیق است که برای ماشین های انتخاب و جابجایی SMT سازگار طراحی شده است. عملیات جابجایی قطعات ضروری از جمله برداشت، انتقال، موقعیت یابی، چرخش و قرار دادن در طول مونتاژ PCB خودکار را انجام می دهد.

سر قرار دادن به طور مداوم در طول تولید کار می کند و بنابراین یکی از مجموعه های عملکردی کلیدی است که بر پایداری دستگاه تأثیر می گذارد. فرسودگی، آلودگی، آسیب برخورد، یا خرابی مکانیکی ممکن است منجر به پیکاپ ناپایدار، آلارم‌های مکرر، افتادن قطعات، حرکت غیرعادی سر یا ناهماهنگی در محل شود.

این سر جایگذاری SI-G200MK3J را می توان برای تعمیر و نگهداری ماشین آلات، تعویض، نوسازی یا آماده سازی قطعات یدکی استفاده کرد. برای انتخاب قابل اعتماد، خریداران باید تایید کنندشماره قطعه 2-685-360-04، مدل سر، مدل ماشین، پیکربندی کانکتور و ظاهر مونتاژ اصلی قبل از سفارش.

علت

چرا سر جایگذاری SMT نیاز به تعویض دارد؟

یک سر قرارگیری در طول تولید SMT با فرکانس بالا کار می کند. حرکت مکرر مکانیکی و جابجایی مداوم اجزا می تواند به تدریج بر وضعیت عملکرد آن تأثیر بگذارد.

علل شایع عبارتند از:

خطاهای پیکاپ مکرر

اگر دستگاه مرتباً خرابی پیکاپ را گزارش می‌کند، سر محل قرارگیری باید به همراه نازل، سیستم خلاء، فیدر، سنسورها و وضعیت تامین قطعات بررسی شود.

مشکل پیکاپ همیشه به این معنی نیست که کل هد معیوب است. با این حال، اگر سایر سیستم های مرتبط به طور عادی کار می کنند و هد دارای ساییدگی مکانیکی آشکار است، ممکن است تعویض شود.

حرکت غیر طبیعی سر

حرکت عمودی نامنظم، بازی مکانیکی بیش از حد، لرزش یا صدای غیرعادی ممکن است نشان دهنده سایش اجزای متحرک سر باشد.

ادامه تولید تحت این شرایط ممکن است افزایش یابد:

• خطاهای پیکاپ
• از دست دادن مولفه
• انحراف مکان.
• دزدگیر ماشین.
• فرکانس تعمیر و نگهداری
• وقفه در تولید

برخورد مکانیکی

تماس غیرمنتظره بین سر محل قرارگیری و فیدر، PCB، فیکسچر، نازل یا جسم خارجی ممکن است باعث آسیب فیزیکی شود.

پس از یک برخورد جدی، تکنسین ها باید مکانیسم کامل سر را قبل از شروع مجدد تولید عادی بررسی کنند.

راه حل

جایگزین سر جایگذاری برای تعمیر و نگهداری ماشین SMT

تعویض سر جایگذاری SI-G200MK3J می تواند یک راه حل عملی تعمیر و نگهداری در زمانی که واحد اصلی آسیب دیده یا از نظر مکانیکی ناپایدار می شود، ارائه دهد.

یک سر جایگزین کامل ممکن است زمانی در نظر گرفته شود که:

• تعمیر تک تک اجزای داخلی ناکارآمد است.
• قطعات داخلی متعدد فرسودگی را نشان می دهند.
• سر اصلی از برخورد آسیب دیده است.
• تعمیر و نگهداری مکرر عملکرد پایدار را بازیابی نمی کند.
• زمان توقف تولید باید کوتاه شود.
• یک سر پشتیبان برای نگهداری پیشگیرانه مورد نیاز است.

نگه داشتن سر جایگزین در انبار همچنین می تواند به کارخانه های SMT کمک کند زمان انتظار را در طول تعمیر و نگهداری فوری دستگاه کاهش دهند.

بازرسی توصیه شده قبل از تعویض

قبل از تعویض هد کامل، موارد زیر را بررسی کنید:

این روش به تشخیص اینکه آیا مشکل مربوط به هد قرارگیری است یا به بخش دیگری از سیستم SMT کمک می کند.

مشخصات

مقایسه شماره قطعه مرتبط

ممکن است برای پیکربندی‌های ماشین مربوطه، ویرایش‌های متفاوتی برای سر قرار دادن وجود داشته باشد. شماره قطعات مشابه نباید به طور خودکار قابل تعویض در نظر گرفته شود.

مهم:اعداد ویرایش مشابه ممکن است در ساختار مکانیکی، رابط نصب، پیکربندی داخلی یا سازگاری تجهیزات متفاوت باشند. همیشه قبل از تعویض، شماره قطعه اصلی را تایید کنید.

ویژگی های کلیدی محصول

کنترل دقیق قطعات

سر جایگذاری وظیفه حمل اجزای SMT را از موقعیت تغذیه به مختصات قرار دادن PCB برنامه ریزی شده بر عهده دارد.

حرکت پایدار از جابجایی ثابت اجزا در سرتاسر مونتاژ خودکار پشتیبانی می کند.

جایگزینی برای تعمیر و نگهداری ماشین

هد را می توان به عنوان یک واحد جایگزین برای دستگاه های SMT سازگار که تحت تعمیر و نگهداری اصلاحی یا نوسازی تجهیزات هستند، آماده کرد.

مناسب برای موجودی قطعات یدکی

برای کارخانه‌هایی که از تجهیزات بالغ SMT استفاده می‌کنند، قطعات یدکی حیاتی می‌توانند به کاهش زمان توقف تولید غیرمنتظره کمک کنند.

مونتاژ سر کامل

یک سر جایگذاری کامل می تواند راحت تر از تعویض چندین قطعه مکانیکی فرسوده به صورت جداگانه در زمانی که تعمیر و نگهداری گسترده مورد نیاز است باشد.

نرم افزار حرفه ای SMT

طراحی شده برای محیط های تولید لوازم الکترونیکی که مستلزم قرار دادن قطعات PCB خودکار هستند.

برنامه

سر جایگذاری SI-G200MK3J 2-685-360-04 برای کاربردهای تولید SMT و تعمیر و نگهداری ماشین مناسب است.

تولید لوازم الکترونیکی

صنایع معمولی عبارتند از:

• لوازم الکترونیکی مصرفی
• الکترونیک خودرو.
• سیستم های کنترل صنعتی
• تجهیزات ارتباطی.
• الکترونیک قدرت.
• محصولات LED
• سخت افزار کامپیوتر.
• الکترونیک پزشکی.
• لوازم الکترونیکی خانگی.
• تولید الکترونیک قراردادی

تعمیر و نگهداری خط تولید SMT

این محصول را می توان در هنگام نگهداری ماشین آلات انتخاب و جابجایی سازگار در کارخانه هایی که کار می کنند استفاده کرد:

• تولید PCB با حجم بالا.
• تولید چند شیفتی
• خطوط SMT محصول مخلوط.
• ساخت قراردادهای الکترونیکی.
• کارگاه های نوسازی تجهیزات.
• مراکز خدمات لوازم یدکی SMT

آماده سازی قطعات یدکی اضطراری

خرابی تولید می تواند چندین مرحله از یک خط SMT را تحت تاثیر قرار دهد.

نصب کننده متوقف شده ممکن است بر:

آماده سازی قطعات حیاتی ماشین از قبل می تواند به کاهش تاخیر در تهیه کمک کند.

چگونه کار می کند

مرحله 1: تامین کامپوننت

قطعات از طریق فیدرها، سینی ها یا سایر سیستم های تغذیه سازگار به دستگاه عرضه می شوند.

برنامه ماشین قطعه مورد نیاز و محل دریافت را شناسایی می کند.

مرحله 2: تعیین موقعیت سر

سیستم حرکت دستگاه سر قرارگیری را به سمت موقعیت پیکاپ برنامه ریزی شده حرکت می دهد.

موقعیت دقیق به تراز کردن نازل با قطعه کمک می کند.

مرحله 3: تحویل کامپوننت

نازل جزء را جمع آوری می کند، معمولاً با استفاده از مکش خلاء.

سر جایگذاری با نازل و سیستم خلاء کار می کند تا ثابت نگهداشتن قطعات را حفظ کند.

مرحله 4: انتقال کامپوننت

پس از برداشت، هد قطعه را از ناحیه تغذیه به سمت محل قرار دادن PCB حرکت می دهد.

عملکرد مکانیکی پایدار به جلوگیری از افتادن قطعات در حین حرکت کمک می کند.

مرحله 5: شناسایی و تنظیم

سیستم تشخیص دستگاه ممکن است قطعه را بازرسی کرده و تصحیح موقعیتی یا چرخشی را محاسبه کند.

سپس هد بر اساس داده های قرارگیری تصحیح شده حرکت می کند.

مرحله 6: قرار دادن

قطعه به موقعیت PCB برنامه ریزی شده پایین آمده و آزاد می شود.

سپس سر برای چرخه قرار دادن بعدی آماده می شود.

ارتباط سیستم سر جایگذاری

سر جایگذاری مستقل عمل نمی کند. با چندین سیستم ماشینی کار می کند.

به همین دلیل، عیب یابی باید قبل از تعویض هد، سیستم کامل را ارزیابی کند.

نحوه انتخاب

1. شماره قطعه اصلی را بررسی کنید

تأیید کنید که مجموعه موجود دارای مرجع صحیح قطعه است:

2-685-360-04

تأیید شماره قطعه باید اولین قدم در هنگام یافتن منبع جایگزین باشد.

2. مدل سر را تایید کنید

تایید کنید:

SI-G200MK3J

مدل سر باید با پیکربندی اصلی دستگاه مطابقت داشته باشد.

3. مدل ماشین را ارائه دهید

نسخه های مختلف ماشین ممکن است از پیکربندی های مختلف سر استفاده کنند.

لطفا در صورت امکان مدل کامل دستگاه را ارائه دهید.

4. عکس های محصول واضح را ارائه دهید

عکس های توصیه شده عبارتند از:

• نمای جلو.
• نمای عقب.
• نمای بالا.
• نمای پایین.
• برچسب شماره قطعه
• ناحیه اتصال دهنده
• رابط نصب.

عکس ها به ویژه زمانی مفید هستند که اسناد تجهیزات قدیمی در دسترس نباشد.

5. رابط و رابط نصب را بررسی کنید

دو سر با ظاهر خارجی مشابه ممکن است متفاوت استفاده کنند:

• اتصال دهنده ها
• موقعیت های نصب
• رابط های مکانیکی
• ساختارهای داخلی
• مشخصات تجدید نظر.

سر جایگذاری را فقط بر اساس ظاهر انتخاب نکنید.

6. اطلاعات سریال ماشین را تأیید کنید

در صورت وجود، شماره سریال دستگاه یا اطلاعات تولید را ارائه دهید.

این می تواند هنگام بررسی بازبینی تجهیزات مفید باشد.

اطلاعات خریدار توصیه شده

ارائه اطلاعات کامل به کوتاه شدن زمان تایید فنی و نقل قول کمک می کند.

توصیه های تعمیر و نگهداری

سر را تمیز نگه دارید

بقایای قطعات، گرد و غبار و آلودگی تولید ممکن است در اطراف مکانیسم های متحرک جمع شوند.

بازرسی منظم می تواند به حفظ عملکرد پایدار کمک کند.

حرکت مکانیکی را بررسی کنید

بررسی کنید:

• لرزش غیر معمول
• بازی مکانیکی بیش از حد
• صدای غیر عادی
• حرکت نامنظم.
• آسیب فیزیکی قابل مشاهده

اجزای خلاء را بررسی کنید

ناپایداری پیکاپ ممکن است به موارد زیر نیز مرتبط باشد:

• نازل های مسدود شده
• لوله وکیوم.
• مهر و موم.
• فیلترها
• شیرآلات.
• مکش ناکافی

این موارد باید قبل از تصمیم گیری برای تعویض هد کامل بررسی شوند.

کالیبراسیون پس از تعویض

پس از نصب سر جایگذاری دیگر، کالیبراسیون یا تأیید دستگاه توصیه می شود.

تکنسین ها ممکن است نیاز به بررسی داشته باشند:

• موقعیت سر.
• مرکز نازل.
• موقعیت وانت.
• موقعیت قرار دادن.
• ارتفاع
• چرخش.
• تراز بینایی
• موقعیت خانه ماشین.

ماشین فقط پس از تایید شرایط عملیاتی و کیفیت قرار دادن باید به تولید بازگردد.

سوالات متداول

Q1: عملکرد سر جایگذاری SI-G200MK3J 2-685-360-04 چیست؟

هد قرارگیری، برداشت، انتقال، موقعیت یابی و قرار دادن قطعات را در طول مونتاژ خودکار PCB SMT انجام می دهد. این دستگاه همراه با نازل، سیستم خلاء، سیستم حرکت و سیستم بینایی ماشین کار می کند.

Q2: آیا 2-685-360-04 برای هر دستگاه SI-G200MK3 مناسب است؟

سازگاری باید با استفاده از شماره قطعه اصلی، مدل سر، پیکربندی دستگاه، رابط رابط و عکس‌های هد موجود بررسی شود. نسخه‌های مختلف ماشین یا سر ممکن است از پیکربندی‌های متفاوتی استفاده کنند.

Q3: چه زمانی باید سر جایگذاری تعویض شود؟

هنگامی که سایش مکانیکی قابل توجه، آسیب برخورد، حرکت غیرعادی، هشدارهای مکرر مرتبط با سر، یا عملکرد ناپایدار وجود دارد که از طریق تعمیر و نگهداری عادی قابل اصلاح نباشد، ممکن است جایگزینی در نظر گرفته شود.

Q4: آیا 2-685-360-04، 2-685-360-05 و 2-685-360-06 قابل تعویض هستند؟

قابلیت تعویض مستقیم را فقط بر اساس شماره قطعات مشابه فرض نکنید. ویرایش های مختلف ممکن است تفاوت های مکانیکی یا پیکربندی داشته باشند. تایید فنی قبل از جایگزینی یک نسخه با نسخه دیگر توصیه می شود.

Q5: چه اطلاعاتی را باید برای یک نقل قول ارائه کنم؟

لطفاً مدل دستگاه، مدل سر، شماره قطعه اصلی، مقدار مورد نیاز، شرایط مورد نیاز محصول و عکس‌های واضح از سر جایگذاری موجود را برای تأیید سریع‌تر ارسال کنید.

تماس با ما

به دنبال aSONY SI-G200MK3J 2-685-360-04 سر جایگذاریبرای تعمیر و نگهداری ماشین SMT، جایگزینی، یا موجودی قطعات یدکی؟

لطفا برای ما ارسال کنید:

• مدل ماشین.
• مدل سر.
• شماره قطعه اصلی
• مقدار مورد نیاز
• عکس های سر موجود.
• کانکتور و عکس های نصب در صورت موجود بودن.
• شرایط محصول مورد نیاز
• مقصد تحویل

ما می توانیم با شناسایی محصول و بررسی سازگاری قبل از نقل قول کمک کنیم.

ما همچنین طیف گسترده ای از قطعات ماشین آلات SMT را عرضه می کنیم، از جملهسرهای قرارگیری، فیدرها، نازل ها، موتورها، قطعات سروو، سنسورها، سیلندرها، تسمه ها، تابلوهای کنترل، قطعات خلاء، مجموعه های مکانیکی و سایر قطعات جایگزینبرای تعمیر و نگهداری خط تولید SMT.

مدل دستگاه و شماره قطعه خود را برای تأیید قیمت و در دسترس بودن ارسال کنید.
