ماشین تمیز کردن خودکار نازل SMT برای تعمیر و نگهداری انتخاب و مکان

دستگاه تمیز کننده خودکار نازل SMT برای نگهداری دستگاه های پیک اند پلیس

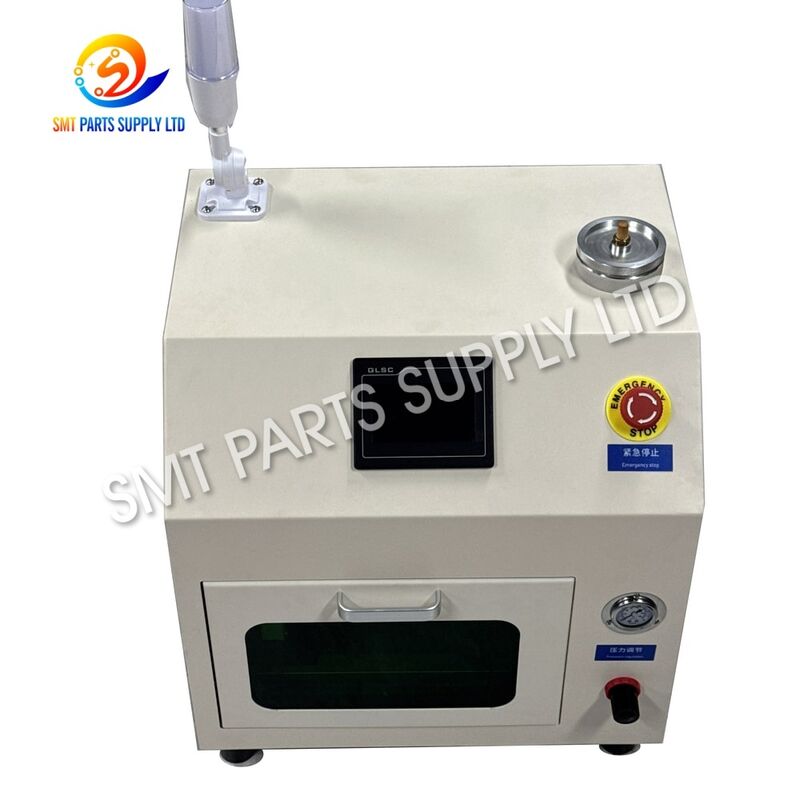

دستگاه تمیز کننده خودکار نازل SMTنوع تجهیزاتاین دستگاه از یک فرآیند تمیز کردن کنترل شده برای دسترسی به سطح نازل و مسیرهای مکش داخلی باریک استفاده می کند. پس از تمیز کردن، هوای فشرده به حذف رطوبت باقی مانده کمک کرده و نازل ها را برای بازرسی یا استفاده مجدد آماده می کند.

در مقایسه با پاک کردن دستی مکرر یا وارد کردن سوزن های تمیز کننده به دهانه های کوچک نازل، تمیز کردن دسته ای خودکار یک روش نگهداری سازگارتر و کارآمدتر را فراهم می کند. اندازه های مختلف نازل را می توان از طریق نگهدارنده های نازل مناسب یا اتصالات سفارشی پشتیبانی کرد و این تجهیزات را برای کارخانه های SMT، تولیدکنندگان EMS و بخش های نگهداری تجهیزات مناسب می کند.

علت

چرا نازل های SMT آلوده می شوند؟

نازل های پیک اند پلیس به طور مداوم تحت خلاء در حین برداشت و قرار دادن مکرر قطعات الکترونیکی کار می کنند. حتی در یک محیط تولید SMT کنترل شده، ذرات میکروسکوپی می توانند به تدریج در داخل یا اطراف نازل جمع شوند.

منابع معمول آلودگی عبارتند از:

منبع آلودگی

مشکلات رایج تولید مربوط به نازل های کثیف

آلودگی نازل ممکن است به موارد زیر کمک کند:

شکست در برداشت قطعه.

• تلاش های مکرر برای برداشت.
• سطح خلاء ناپایدار.
• افتادن قطعه در حین حرکت.
• موقعیت نامنظم قطعه.
• افزایش هشدارهای دستگاه.
• کاهش بهره وری قرار دادن.
• بازرسی مکرر نازل.
• تعویض غیرضروری نازل.
• زمان توقف نگهداری اضافی.
• بنابراین تمیز کردن منظم بخش مهمی از نگهداری پیشگیرانه SMT را تشکیل می دهد.

راه حل

تمیز کردن خودکار برای نگهداری سازگارتر نازل

پاک کننده نازل SMT جایگزینی کنترل شده برای تمیز کردن دستی تکراری را ارائه می دهد.

اپراتورها چندین نازل را در اتصالات تمیز کننده مناسب قرار داده و چرخه تمیز کردن انتخاب شده را شروع می کنند. سیستم جریان تمیز کننده را به سمت دهانه های نازل و مسیرهای داخلی هدایت می کند تا آلودگی جمع شده را شل کرده و حذف کند.

پس از مرحله تمیز کردن، هوای فشرده رطوبت باقی مانده را از بدنه نازل و مسیر مکش حذف می کند.

فرآیند کامل به استانداردسازی نگهداری نازل و کاهش وابستگی به تکنیک اپراتور کمک می کند.

مزایای اصلی

ویژگی

روش های تمیز کردن سنتی گاهی اوقات شامل سوزن، سیم فلزی، برس یا دمیدن هوای دستی می شود.

این روش ها می توانند برای نگهداری اولیه مفید باشند اما در صورت استفاده نادرست ممکن است معایبی داشته باشند.

ابزارهای تیز می توانند دهانه های نازل دقیق را خراش دهند یا تغییر شکل دهند. پاک کردن دستی ممکن است قسمت بیرونی را تمیز کند در حالی که آلودگی را در داخل مسیر خلاء باقی می گذارد. دمیدن هوا به تنهایی نیز ممکن است برای باقی مانده های چسبنده کافی نباشد.

تمیز کردن خودکار یک فرآیند سیستماتیک تر برای نگهداری معمول نازل ارائه می دهد.

مشخصات فنی

مشخصات فنی عمومی

مشخصات دقیق به پیکربندی دستگاه و اتصال نازل انتخاب شده بستگی دارد.

پارامتر

الزام

کاربرد

دستگاه تمیز کننده خودکار نازل برای نگهداری منظم در طیف وسیعی از محیط های تولید الکترونیک مناسب است.

خطوط تولید SMT

خطوط تولیدی که از دستگاه های پیک اند پلیس استفاده می کنند می توانند از پاک کننده به عنوان بخشی از نگهداری برنامه ریزی شده نازل استفاده کنند. نازل ها می توانند در طول نگهداری پیشگیرانه، تعویض محصول یا زمانی که عملکرد نامنظم برداشت تشخیص داده می شود، تمیز شوند.

تولید EMS

کارخانه های EMS اغلب از چندین پلت فرم دستگاه استفاده می کنند و اندازه های زیادی از قطعات را پردازش می کنند. یک سیستم تمیز کننده دسته ای به تیم های نگهداری کمک می کند تا موجودی نازل های بزرگتر را به طور موثرتری مدیریت کنند.

تولید با تنوع بالا (High-Mix)

تولید با تنوع بالا به طور مکرر قطعات، فیدرها و ترکیبات نازل را تغییر می دهد. نازل های یدکی تمیز به تکنسین ها کمک می کند تا دستگاه ها را سریعتر برای برنامه تولید بعدی آماده کنند.

تولید با حجم بالا

کارخانه هایی که چندین دستگاه قرار دادن را به طور مداوم اجرا می کنند ممکن است تعداد زیادی نازل نیازمند نگهداری جمع کنند. پردازش دسته ای خودکار می تواند نیروی کار مورد نیاز برای تمیز کردن دستی فردی را کاهش دهد.

مراکز تعمیر SMT

شرکت های تعمیر و خدمات تجهیزات می توانند قبل از بازرسی، تست خلاء یا بازگشت به مشتریان، نازل ها را تمیز کنند.

صنایع معمول

الکترونیک خودرو.

• الکترونیک مصرفی.
• محصولات کنترل صنعتی.
• تجهیزات ارتباطی.
• تولید LED.
• تولید منبع تغذیه.
• الکترونیک کامپیوتر.
• تولید دستگاه های هوشمند.
• مونتاژ الکترونیک پزشکی.
• خدمات مونتاژ PCB.
• انواع نازل قابل استفاده

با یک نگهدارنده مناسب یا اتصال سفارشی، این تجهیزات می تواند از ساختارهای مختلف نازل پیک اند پلیس پشتیبانی کند، از جمله:

نازل های تراشه کوچک.

• نازل های مکش استاندارد SMT.
• نازل های قرار دادن IC.
• نازل های BGA.
• نازل های کانکتور.
• نازل های قطعات بزرگ.
• نازل های میکرو دقیق.
• نازل های خلاء با شکل خاص.
• از آنجایی که ابعاد نازل ها به طور قابل توجهی متفاوت است، سازگاری باید قبل از سفارش بررسی شود.

برای نازل های خاص، به مشتریان توصیه می شود که

شماره قطعه نازل، مدل دستگاه، عکس ها و ابعاد فیزیکی را ارائه دهند.نحوه کار

مرحله 1: بازرسی نازل ها

قبل از تمیز کردن، هر نازل را به صورت بصری بازرسی کنید.

نازل های با نوک ترک خورده، سایش شدید، تغییر شکل یا آسیب مکانیکی باید جدا شوند. تمیز کردن آلودگی را حذف می کند اما نمی تواند آسیب فیزیکی را ترمیم کند.

مرحله 2: بارگذاری اتصال نازل

نازل ها را در اتصال مربوطه نصب کنید.

موقعیت صحیح به حفظ هم ترازی در طول چرخه تمیز کردن کمک می کند و اطمینان می دهد که جریان تمیز کننده به مناطق مورد نیاز می رسد.

مرحله 3: تأیید شرایط دستگاه

قبل از شروع، بررسی کنید:

آب تمیز کننده.

• تامین هوای فشرده.
• نصب اتصال.
• تنظیمات تمیز کردن.
• تنظیمات خشک کردن.
• وضعیت عملکرد دستگاه.
• مرحله 4: شروع تمیز کردن خودکار

دستگاه جریان تمیز کننده کنترل شده را به سمت نازل هدایت می کند.

این فرآیند برای رسیدن به دهانه نازل و مسیر خلاء داخلی طراحی شده است و به جدا کردن گرد و غبار و باقی مانده تولید کمک می کند.

مرحله 5: خشک کردن خودکار با هوا

پس از تمیز کردن، هوای فشرده آب باقی مانده را از سطح نازل و مسیر داخلی حذف می کند.

این کار باعث کاهش کار خشک کردن دستی و آماده سازی نازل برای بازرسی بعدی می شود.

مرحله 6: بازرسی نهایی

نازل های تمیز شده را بردارید و قبل از بازگرداندن آنها به تولید، آنها را بازرسی کنید.

در صورت امکان، عملکرد خلاء نیز قابل بررسی است.

گردش کار تمیز کردن

فرآیند

مورد

نحوه انتخاب

1. دستگاه پیک اند پلیس خود را تأیید کنید

دستگاه های قرار دادن مختلف از طرح های نازل متفاوتی استفاده می کنند.

مدل دستگاه را هنگام درخواست قیمت ارائه دهید تا بتوان برنامه نازل را بررسی کرد.

2. شماره قطعه نازل را ارائه دهید

شماره قطعه نازل یکی از مفیدترین مراجع برای تأیید سازگاری اتصال است.

اگر شماره قطعه در دسترس نیست، باید عکس های واضح و ابعاد ارائه شود.

3. ابعاد نازل را تأیید کنید

برای اتصالات سفارشی، ابعاد مفید عبارتند از:

بعد

در نظر بگیرید که معمولاً چند نازل در یک زمان تمیز می شوند.

یک بخش نگهداری که مقادیر زیادی را پردازش می کند باید پیکربندی را انتخاب کند که از تمیز کردن دسته ای کارآمد پشتیبانی کند.

کارخانه هایی که فقط نگهداری گاه به گاه دارند ممکن است پیکربندی فشرده تری را ترجیح دهند.

5. تنوع نازل را ارزیابی کنید

اگر یک کارخانه از چندین پلت فرم پیک اند پلیس استفاده می کند، دستگاهی با اتصالات قابل تعویض یا سفارشی می تواند انعطاف پذیری بیشتری را فراهم کند.

این به یک پاک کننده اجازه می دهد تا از چندین خانواده نازل پشتیبانی کند به جای محدود کردن تجهیزات به یک فرمت نازل خاص.

6. تأسیسات کارخانه را تأیید کنید

قبل از سفارش، تأیید کنید:

ولتاژ الکتریکی.

• فرکانس الکتریکی.
• در دسترس بودن هوای فشرده.
• نیازهای آب.
• محل نصب.
• ارائه این اطلاعات در طول قیمت گذاری به اطمینان از مطابقت پیکربندی دستگاه با کارخانه مقصد کمک می کند.

7. الزامات تولید آینده را در نظر بگیرید

دستگاه را فقط بر اساس حجم نازل فعلی انتخاب نکنید.

اگر خط تولید در حال گسترش است، انتخاب یک سیستم اتصال انعطاف پذیر می تواند ظرفیت اضافی برای نگهداری نازل های آینده فراهم کند.

روش نگهداری توصیه شده

برای عملکرد پایدار دستگاه:

از آب تمیز مطابق با الزامات تجهیزات استفاده کنید.

• محفظه تمیز کننده را عاری از باقی مانده بیش از حد نگه دارید.
• اتصالات نازل را به طور منظم بازرسی کنید.
• تامین هوا را برای روغن و رطوبت بررسی کنید.
• فیلترها را در صورت نیاز تعویض یا نگهداری کنید.
• مسیرهای تخلیه را بدون مانع نگه دارید.
• لوله ها و اتصالات را به صورت دوره ای بازرسی کنید.
• نازل های آسیب دیده فیزیکی را قبل از تمیز کردن جدا کنید.
• نازل ها را پس از هر چرخه تمیز کردن بازرسی کنید.
• شماره قطعه نازل های پرکاربرد را ثبت کنید.
• یک رکورد نگهداری استاندارد می تواند به شناسایی نازل هایی که به طور مکرر باعث مشکلات برداشت می شوند کمک کند و ممکن است نیاز به تعویض داشته باشند تا تمیز کردن بیشتر.

سوالات متداول

س1: آیا این دستگاه می تواند برندهای مختلف نازل SMT را تمیز کند؟

بله. پاک کننده را می توان با استفاده از اتصالات مناسب یا سفارشی برای ابعاد مختلف نازل پیک اند پلیس پیکربندی کرد. لطفاً مدل دستگاه، شماره قطعه نازل و عکس های نازل را برای تأیید سازگاری ارائه دهید.

س2: معمولاً از چه محیط تمیز کننده ای استفاده می شود؟

آب تصفیه شده یا آب دیونیزه شده معمولاً برای تمیز کردن معمولی نازل استفاده می شود. محیط تمیز کننده صحیح باید همیشه از الزامات پیکربندی و نگهداری دستگاه انتخاب شده پیروی کند.

س3: آیا دستگاه می تواند چندین نازل را به طور همزمان تمیز کند؟

بله. این سیستم برای تمیز کردن دسته ای طراحی شده است. ظرفیت واقعی به اندازه نازل، طراحی اتصال و پیکربندی دستگاه بستگی دارد. نازل های بزرگ یا با شکل خاص ممکن است به چیدمان های اتصال متفاوتی نیاز داشته باشند.

س4: آیا تمیز کردن نازل های آسیب دیده را بازیابی می کند؟

خیر. تمیز کردن می تواند آلودگی هایی را که مسیر خلاء را محدود می کنند حذف کند، اما نمی تواند نوک نازل های ترک خورده، خم شده، فرسوده یا آسیب دیده مکانیکی را ترمیم کند. نازل های آسیب دیده باید تعویض شوند.

س5: چه اطلاعاتی را باید برای قیمت گذاری ارسال کنم؟

لطفاً مدل دستگاه پیک اند پلیس، شماره قطعه نازل، عکس های نازل، ابعاد تقریبی، مقدار تمیز کردن مورد نیاز، کشور مقصد و مشخصات الکتریکی ترجیحی خود را ارائه دهید. این اطلاعات به ما کمک می کند تا پیکربندی مناسب را توصیه کنیم.

برای راه حل های تمیز کردن نازل SMT با ما تماس بگیرید

آیا به یک دستگاه تمیز کننده نازل مناسب برای خط تولید SMT خود نیاز دارید؟

مدل دستگاه، شماره قطعه نازل، عکس های نازل و مقدار تمیز کردن مورد انتظار خود را برای ما ارسال کنید. تیم ما می تواند به تأیید سازگاری نازل، پیکربندی اتصال و ظرفیت تمیز کردن مناسب بر اساس نیازهای نگهداری شما کمک کند.ما از راه حل های اتصال نازل استاندارد و سفارشی برای محیط های مختلف تولید SMT پشتیبانی می کنیم.

برای جزئیات فنی، توصیه های پیکربندی، زمان تحویل و قیمت گذاری امروز با ما تماس بگیرید.
