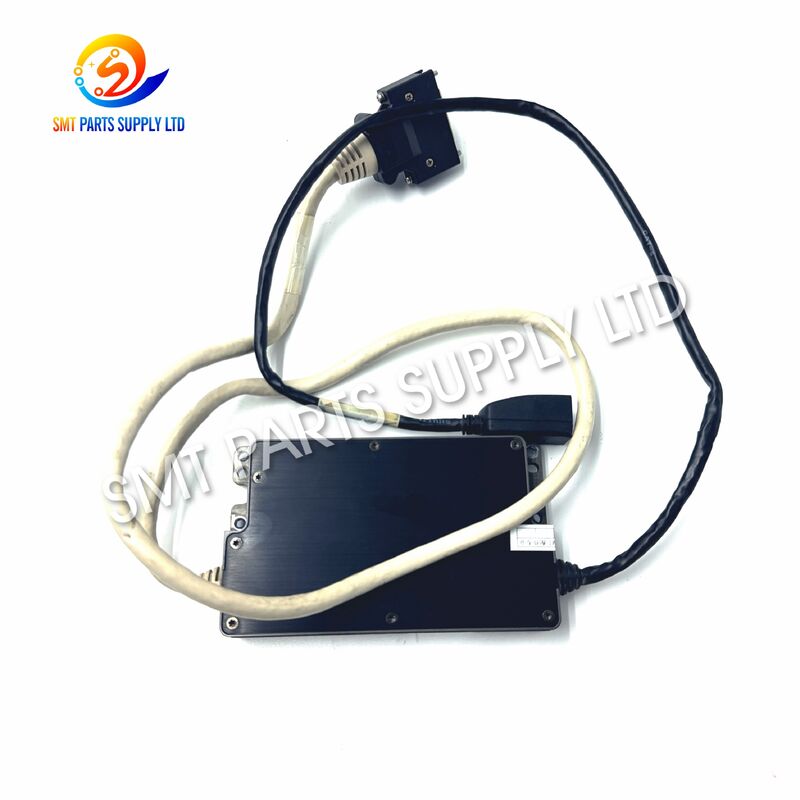

سنسور لیزر JUKI LNC120 40129658 برای پایه RX-6 SMT

سنسور لیزر JUKI LNC120 40129658 برای پایه RX-6 SMT

راسنسور لیزر JUKI LNC120 40129658یک جزء تشخیص دقیق است که در تجهیزات قرار دادن RX-6 SMT سازگار استفاده می شود. معمولاً باCyberOptics 8017990، LNC120 از مرکز کردن اجزای مبتنی بر لیزر در طول فرآیند انتخاب و جاسازی پشتیبانی می کند.

پس از انتخاب یک جزء توسط نازل قرارگیری، سیستم تشخیص لیزری موقعیت و جهت چرخشی آن را اندازه گیری می کند. سپس دستگاه می تواند اصلاحات مورد نیاز را قبل از نصب قطعه بر روی PCB محاسبه کند.

این روش تشخیص در حین پرواز به حفظ چرخه های تولید سریع کمک می کند زیرا اجزای قابل اجرا را می توان در حالی که سر جایگذاری در حال حرکت است اندازه گیری کرد. برای کارخانه‌های SMT که تجهیزات سری RX را کار می‌کنند، LNC120 یک قطعه یدکی مهم برای حفظ تشخیص قابل اعتماد، هم‌ترازی قطعات پایدار و عملکرد قرار دادن ثابت است.

علت - چرا مشکلات تشخیص لیزر رخ می دهد

سنسور لیزری به طور مداوم در یک محیط تولید SMT سخت کار می کند. با گذشت زمان، عملکرد تشخیص می تواند تحت تأثیر آلودگی، مشکلات اتصال، ضربه مکانیکی، قدیمی شدن قطعات الکترونیکی، کالیبراسیون نادرست، یا مشکلات در سایر نقاط سیستم قرار گیرد.

علائم معمولی عبارتند از:

هشدار مرتبط با لیزر همیشه به این معنی نیست که خود LNC120 از کار افتاده است.

قبل از تعویض سنسور، تکنسین ها باید نازل، موقعیت پیکاپ فیدر، وضعیت خلاء، کابل ها، کانکتورها، پارامترهای قطعات و کالیبراسیون دستگاه را نیز بررسی کنند.

تشخیص صحیح می تواند جایگزینی غیرضروری قطعه و زمان خرابی تولید را کاهش دهد.

راه حل - جایگزینی صحیح برای تعمیر و نگهداری تشخیص RX-6

هنگامی که بازرسی تأیید کرد که سنسور لیزری نصب شده معیوب یا ناپایدار است، جایگزینی آن با پیکربندی صحیح LNC120 می تواند به بازیابی عملکرد تشخیص عادی کمک کند.

برای این محصول، اطلاعات شناسایی اصلی عبارتند از:

برای خرید مطمئن، خریداران باید برچسب سنسور اصلی، ترتیب اتصال، ساختار نصب و مدل دستگاه را قبل از سفارش مقایسه کنند.

مجموعه های لیزری با ظاهر مشابه می توانند مشخصات الکتریکی یا کاربردهای ماشینی متفاوتی داشته باشند. شماره دقیق قطعه باید همیشه به عنوان مرجع انتخاب اولیه در نظر گرفته شود.

مشخصات

توابع اصلی

LNC120 در درجه اول برای ارائه اطلاعات تشخیص مولفه به سیستم قرار دادن استفاده می شود.

توابع عمده آن عبارتند از:

سنسور تنها بخشی از سیستم کنترل مکان کامل است. عملکرد موقعیت یابی نهایی نیز به کالیبراسیون دستگاه، وضعیت نازل، برنامه ریزی اجزا، دقت مکانیکی و پایداری فیدر بستگی دارد.

کاربرد

LNC120 40129658 برای کاربردهای تعمیر و نگهداری و جایگزینی در محیط‌های تولید حرفه‌ای SMT که تجهیزات جایابی سازگار را اجرا می‌کنند، مناسب است.

کاربردهای معمولی عبارتند از:

• مونتاژ PCB لوازم الکترونیکی مصرفی

• تولید لوازم الکترونیکی خودرو

• تولید برد کنترل صنعتی

• مونتاژ تجهیزات ارتباطی

• تولید ال ای دی الکترونیک

• منبع تغذیه تولید PCB

• مونتاژ ماژول الکترونیکی

• ساخت قرارداد EMS

• تولید SMT با ترکیب بالا

• خطوط قرارگیری با حجم بالا

این به ویژه برای کارخانه هایی که به پشتیبانی قابل اعتماد قطعات یدکی نیاز دارند تا زمان خرابی ناشی از مشکلات تشخیص قطعات را کاهش دهند مفید است.

سناریوهای تعمیر و نگهداری معمولی

1. تعمیر خطای تشخیص

تکرار خطاهای تشخیص ممکن است نشان دهنده وجود مشکل در سیستم تشخیص لیزر باشد. پس از بررسی نازل ها، فیدرها، خلاء، پارامترها، کابل ها و کالیبراسیون، LNC120 را می توان به عنوان یک آیتم جایگزین احتمالی ارزیابی کرد.

2. انبار قطعات یدکی پیشگیرانه

کارخانه‌هایی که چندین ماشین RX-6 را کار می‌کنند ممکن است اجزای شناسایی حیاتی را در انبار نگه دارند تا در صورت بروز خرابی‌های سخت‌افزاری غیرمنتظره، وقفه تولید را کاهش دهند.

3. تعمیر ماشین استفاده می شود

هنگامی که یک دستگاه سری RX برای تولید بازسازی می شود، سیستم تشخیص ممکن است نیاز به بازرسی و جایگزینی قطعات قبل از بازگشت دستگاه به عملکرد عادی داشته باشد.

4. بازیابی خط تولید

یک حسگر جایگزین سازگار می تواند به تیم های تعمیر و نگهداری کمک کند تا عملکرد دستگاه را در زمانی که معیوب بودن واحد اصلی تأیید شده است، بازیابی کنند.

5. بهبود ثبات تشخیص

جایگزینی یک واحد لیزری آسیب دیده یا ناپایدار می تواند به بازیابی شناسایی یکپارچه اجزای زمانی که خطا از خود سنسور سرچشمه می گیرد، کمک کند.

چگونه کار می کند

LNC120 در طول چرخه جابجایی اجزای سر جایگذاری کار می کند.

مرحله 1 - تحویل قطعات

نازل قرار دادن یک جزء را از فیدر، سینی، یا دیگر واحد تامین کننده قطعات انتخاب می کند.

مرحله 2 - اسکن لیزری

با حرکت سر جایگذاری، جزء از ناحیه تشخیص لیزر عبور می کند.

مرحله 3 - اندازه گیری

سیستم لیزری مشخصات جزء را اندازه گیری می کند و موقعیت نسبی آن را تعیین می کند.

مرحله 4 - محاسبه چرخش

سیستم تشخیص انحراف زاویه ای از جهت برنامه ریزی شده را شناسایی می کند.

مرحله 5 - تصحیح موقعیت

سیستم کنترل ماشین، X، Y و اصلاح چرخشی مورد نیاز را محاسبه می کند.

مرحله 6 - قرار دادن کامپوننت

پس از اصلاح، قطعه بر روی موقعیت PCB برنامه ریزی شده نصب می شود.

این فرآیند بدون نیاز به جابجایی غیرضروری به یک ایستگاه تشخیص جداگانه برای هر جزء سازگار، از تشخیص کارآمد پشتیبانی می‌کند.

چرا تشخیص در حین پرواز مهم است؟

تولید مدرن SMT به سرعت و دقت نیاز دارد.

LNC120 از تشخیص در حین حرکت سر پشتیبانی می کند و به دستگاه کمک می کند اندازه گیری اجزا را با چرخه معمولی انتخاب و مکان ترکیب کند.

این چندین مزیت تولید را فراهم می کند:

عملکرد واقعی تولید به پیکربندی کامل دستگاه و شرایط عملیاتی بستگی دارد.

مقایسه مدل های مرتبط

نسل‌های مختلف ماشین‌های JUKI از مجموعه‌های مختلف تشخیص لیزری استفاده می‌کنند. نام‌های مشابه یا محفظه‌های مشابه به این معنی نیست که حسگرها قابل تعویض هستند.

برای RX-6 نیاز دارد40129658، خریداران باید LNC120 را با توجه به شماره قطعه اصلی انتخاب کنند نه اینکه سنسور دیگری را انتخاب کنند فقط به این دلیل که ظاهر آن شبیه به نظر می رسد.

LNC120 در مقابل LNC60

این دو محصول عملکردهای شناسایی مرتبط را انجام می دهند اما برای پیکربندی تجهیزات مختلف در نظر گرفته شده اند.

نحوه انتخاب

انتخاب صحیح سنسور می تواند از مشکلات نصب و از کار افتادن غیر ضروری دستگاه جلوگیری کند.

1. مدل ماشین را تأیید کنید

ابتدا مدل دقیق دستگاه قرارگیری را تایید کنید.

برای این محصول، کاربرد اصلی استJUKI RX-6.

سنسور لیزری را فقط به این دلیل سفارش ندهید که این تجهیزات از فناوری جاگذاری JUKI استفاده می کنند.

2. قسمت شماره را تایید کنید

برچسب روی واحد موجود را بررسی کنید.

شماره قطعه هدف برای این محصول:

40129658 / 401-29658

3. مدل سنسور را تایید کنید

مدل سنسور باید مطابق با:

LNC120

LNC60، LNC120-8، EPV120 یا مجموعه لیزر دیگری را به طور خودکار جایگزین نکنید.

4. پیکربندی رابط را مقایسه کنید

مقدار کانکتور، موقعیت کانکتور، آرایش کابل و رابط فیزیکی را بررسی کنید.

5. ساختار نصب را مقایسه کنید

نقاط نصب و پیکربندی محفظه باید با مجموعه اصلی مطابقت داشته باشد.

6. عکس ها را قبل از سفارش ارائه دهید

برای تأیید سازگاری سریع‌تر، عکس‌های واضحی از موارد زیر ارسال کنید:

• برچسب اصلی محصول

• محفظه سنسور

• اتصال دهنده ها

• سمت نصب

• در صورت لزوم پلاک دستگاه

اطلاعات استعلام توصیه شده

ارائه اطلاعات کامل به کوتاه شدن زمان تایید و کاهش اشتباهات سفارش کمک می کند.

توصیه های نصب

از آنجایی که LNC120 یک قطعه الکترونیکی و نوری دقیق است، نصب باید توسط تکنسین های آشنا با تجهیزات قرار دادن SMT انجام شود.

قبل از نصب:

• برق دستگاه را طبق روش های تعمیر و نگهداری قطع کنید.

• از محافظ ESD مناسب استفاده کنید.

• دوباره شماره قطعه را تایید کنید.

• اتصالات را برای آسیب فیزیکی بررسی کنید.

• ناحیه حسگر را تمیز نگه دارید.

• از دست زدن به سطوح نوری خودداری کنید.

• قبل از نصب سنسور، قسمت نصب را بررسی کنید.

پس از تعویض، دستگاه باید مطابق روش خدمات قابل اجرا بررسی شود.

آزمایش ممکن است شامل موارد زیر باشد:

• تایید ارتباط سنسور

• بررسی عملکرد شناسایی

• تست پیکاپ

• تست تشخیص مولفه

• تأیید کالیبراسیون

• آزمون تعیین سطح

• تأیید چرخه تولید مکرر

پارامترهای دستگاه را بدون مستندات فنی مناسب تغییر ندهید.

مرجع عیب یابی

تعویض حسگر لیزری معمولاً باید بر اساس عیب یابی سیستماتیک باشد و نه تنها یک زنگ دستگاه.

سوالات متداول

Q1: هدف اصلی LNC120 40129658 چیست؟

LNC120 تشخیص اجزای مبتنی بر لیزر و مرکزیت را در تجهیزات قرارگیری سازگار انجام می دهد. موقعیت و چرخش قطعه را اندازه گیری می کند تا دستگاه بتواند قبل از نصب قطعه بر روی PCB اصلاحات را اعمال کند.

Q2: آیا 40129658 برای JUKI RX-6 مناسب است؟

بله. شماره قطعه 40129658 مربوط به سیستم تشخیص لیزر LNC120 است که برای برنامه های RX-6 استفاده می شود. خریداران همچنان باید پیکربندی اصلی دستگاه و برچسب سنسور را قبل از سفارش بررسی کنند.

Q3: آیا LNC120 می تواند مستقیماً جایگزین LNC60 شود؟

هیچ جایگزینی مستقیمی نباید در نظر گرفته شود. LNC120 و LNC60 با نسل های مختلف ماشین و شماره قطعه مرتبط هستند. هنگام انتخاب جایگزین، همیشه از مشخصات اصلی تجهیزات پیروی کنید.

Q4: قبل از خرید چه چیزی را باید بررسی کنم؟

مدل دستگاه، مدل سنسور، شماره قطعه، شماره مرجع، کانکتورها، ساختار نصب و برچسب اصلی را تأیید کنید. ارائه عکس های واضح برای تأیید سازگاری قویاً توصیه می شود.

Q5: آیا دستگاه پس از تعویض LNC120 نیاز به بررسی دارد؟

بله. پس از نصب، عملیات تشخیص، ارتباطات، کالیبراسیون، عملکرد پیکاپ و نتایج قرارگیری باید طبق روش نگهداری دستگاه مربوطه بررسی شود.
