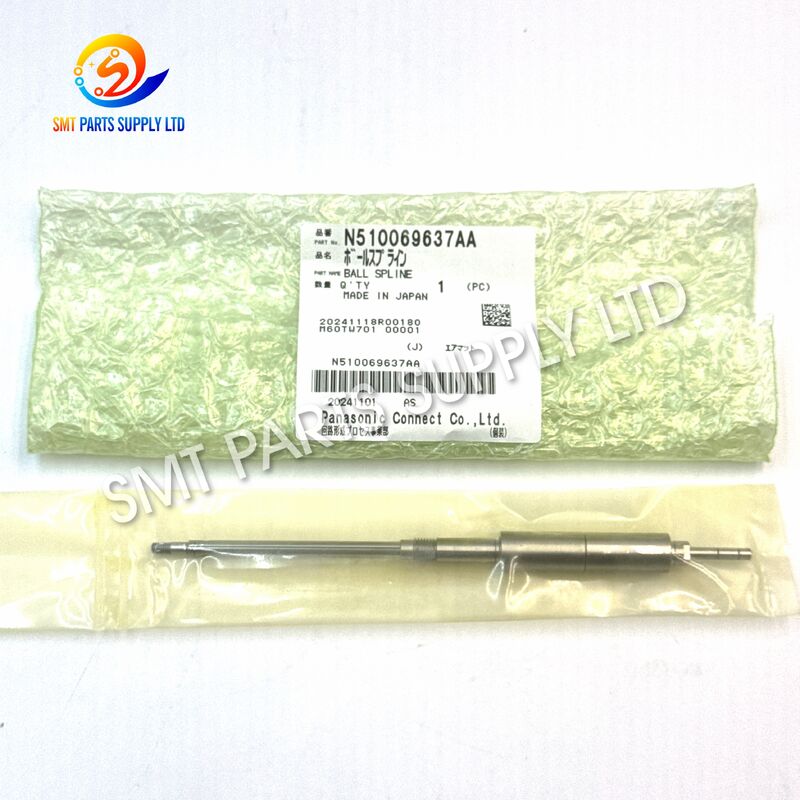

شفت نازل 12 سر پاناسونیک N510069637AA برای دستگاه CM602 SMT

شفت نازل پاناسونیک N510069637AA برای دستگاه SMT CM602

توالی عملیاتی اساسی آن را می توان به شرح زیر خلاصه کرد:که معمولاً به عنوانبال اسپلین یا شفت SMTنیز شناخته می شود، یک قطعه مکانیکی دقیق است که درهد قرارگیری H12 / 12 نازل CM602استفاده می شود. نقش اصلی آن پشتیبانی از حرکت خطی کنترل شده مکانیزم نازل و در عین حال حفظ هم ترازی پایدار در طول عملیات برداشت و قرارگیری مکرر قطعات است. مراجع قطعات منتشر شده به طور خاص N510069637AA را با پیکربندی هد CM602 12H/H12 مرتبط می کنند.در تولید SMT با سرعت بالا، وضعیت قطعات مکانیکی هد به طور مستقیم بر پایداری حرکت، تکرارپذیری قرارگیری و عملکرد کلی دستگاه تأثیر می گذارد. یک شفت فرسوده، آلوده، خم شده یا آسیب دیده مکانیکی ممکن است مقاومت یا شل بودن را در مجموعه متحرک افزایش دهد. تعویض شفت صحیح به تیم های نگهداری کمک می کند تا وضعیت مکانیکی هد قرارگیری را بدون تعویض کل مجموعه هد بازیابی کنند.

برای سفارش صحیح، کاربران باید قبل از خرید،

شماره قطعه N510069637AA، مدل دستگاه CM602 و پیکربندی هد H12/12 نازل را تأیید کنند، زیرا قطعات شفت و بال اسپلین پاناسونیک با ظاهر مشابه در مجموعه های هد مختلف استفاده می شوند.علت

یک شفت نازل به طور مداوم در داخل هد قرارگیری کار می کند و تعداد زیادی حرکت مکانیکی تکراری را در طول تولید عادی SMT انجام می دهد. عملکرد طولانی مدت می تواند به تدریج بر وضعیت سطح و دقت مکانیکی آن تأثیر بگذارد.

دلایل رایج برای بازرسی یا تعویض عبارتند از:

شرایط نگهداری

شفت نباید به طور خودکار علت هرگونه مشکل قرارگیری در نظر گرفته شود. خطاها همچنین می توانند از نازل ها، سیستم های خلاء، موتورها، سنسورها، کالیبراسیون، تشخیص قطعه، فیدرها، پشتیبانی PCB یا سایر مکانیزم های هد ناشی شوند.

راه حل

تعویض

شفت نازل / بال اسپلین N510069637AAفرسوده یا آسیب دیده می تواند به بازیابی راهنمایی مکانیکی مورد نیاز هد قرارگیری CM602 H12 کمک کند.فرآیند تعویض باید با شناسایی صحیح شروع شود نه فقط بر اساس شباهت ظاهری.

تأیید توصیه شده قبل از تعویض

مورد بررسی

پس از نصب، بازرسی دستگاه مناسب، بررسی حرکت و رویه کالیبراسیون را مطابق با الزامات نگهداری تجهیزات انجام دهید.

مشخصات فنی

پارامتر

مقایسه مرجع شفت مرتبط

هد های قرارگیری مختلف پاناسونیک از مراجع شفت یا بال اسپلین متفاوتی استفاده می کنند. ظاهر مشابه تضمین کننده قابلیت تعویض نیست.

شماره قطعه

کاربرد

شفت نازل CM602 N510069637AA

توالی عملیاتی اساسی آن را می توان به شرح زیر خلاصه کرد:1. نگهداری هد CM602هنگام سرویس دهی هد H12 در طول نگهداری پیشگیرانه برنامه ریزی شده یا بازرسی مکانیکی می توان از آن استفاده کرد.

2. تعویض شفت نازل

هنگامی که شفت موجود سایش قابل مشاهده، آسیب مکانیکی، مقاومت غیرعادی یا لقی غیرقابل قبول نشان می دهد، پس از تأیید علت می توان قطعه تعویضی صحیح را نصب کرد.

3. بازسازی هد قرارگیری

در طول بازسازی کامل هد، تکنسین ها ممکن است شفت ها، راهنماها، بلبرینگ ها، نگهدارنده های نازل، فنرها، قطعات مرتبط با خلاء، سنسورها و سایر قطعات متحرک را با هم بازرسی کنند.

4. آماده سازی قطعات یدکی خط تولید

کارخانه هایی که تجهیزات CM602 را اداره می کنند می توانند قطعات مکانیکی هد با شناسایی صحیح را در دسترس داشته باشند تا در صورت نیاز به نگهداری، تأخیر در تأمین را کاهش دهند.

5. بازسازی دستگاه دست دوم

شفت همچنین می تواند در طول بازسازی دستگاه های CM602 که وضعیت مکانیکی هد قرارگیری H12 نیاز به بازرسی دارد، در نظر گرفته شود.

نحوه کار

در طول قرارگیری قطعه، یک هد برداشت و قرارگیری حرکت کنترل شده بسیار مکرر را انجام می دهد. مکانیزم نازل باید به آرامی حرکت کند و در عین حال هم ترازی سازگار را نسبت به سایر قسمت های هد حفظ کند.

شفت / بال اسپلین N510069637AA

بخشی از این سیستم راهنمایی مکانیکی را تشکیل می دهد.

توالی عملیاتی اساسی آن را می توان به شرح زیر خلاصه کرد:دستور دستگاه → حرکت هد → حرکت هدایت شده توسط شفت → موقعیت یابی نازل → برداشت قطعه → قرارگیری → چرخه بازگشتشفت یک مسیر مکانیکی کنترل شده برای مجموعه متحرک فراهم می کند. ساختار بال اسپلین برای پشتیبانی از حرکت خطی رفت و برگشتی دقیق طراحی شده است و در عین حال رابطه چرخشی را در مجموعه قابل اجرا کنترل می کند. N510069637AA به طور خاص برای راهنمایی خطی شفت-نازل در هد CM602 H12/12NH لیست شده است.

حرکت پایدار شفت مهم است زیرا نازل در طول تولید چرخه های برداشت و قرارگیری مکرر را انجام می دهد. مقاومت مکانیکی، شل بودن بیش از حد، آلودگی یا آسیب می تواند با حرکت عادی هد تداخل داشته باشد.

از آنجایی که شفت تنها یک عنصر در مکانیزم کامل هد قرارگیری است، هنگام عیب یابی باید همیشه قطعات مرتبط بررسی شوند.

نحوه انتخاب

انتخاب شفت SMT صحیح باید بر اساس داده های شناسایی و نه فقط ظاهر باشد.

مرحله 1 - تأیید شماره قطعه

قطعه جدا شده، لیست قطعات دستگاه، سابقه نگهداری یا شناسایی موجود را بررسی کنید.

برای این محصول، مرجع مورد نیاز باید:

N510069637AA

فرض نکنید که شفت مشابه دیگر قابل تعویض است.

مرحله 2 - تأیید مدل دستگاه

، نوع هد، مقدار و ترجیحاً عکس های واضح از قطعه موجود را ارائه دهید. این به تأیید سازگاری قبل از ارسال کمک می کند.

پاناسونیک CM602

ارائه فقط برند تجهیزات کافی نیست زیرا دستگاه های مختلف پاناسونیک و انواع هد می توانند از قطعات مکانیکی متفاوتی استفاده کنند.

مرحله 3 - تأیید نوع هد

تأیید کنید که دستگاه مجهز به:

هد قرارگیری H12 / 12 نازل

است. اطلاعات قطعات منتشر شده، N510069637AA را با هد CM602 12H یا H12/12NH شناسایی می کنند.

مرحله 4 - مقایسه قطعه موجود

قبل از خرید، مقایسه کنید:

مورد بررسی

چرا اهمیت دارد

شماره قطعه

مدل دستگاه

نوع هد

• مقدار مورد نیاز
• عکس های قطعه موجود
• اطلاعات سریال دستگاه در صورت لزوم
• این اطلاعات خطر تأمین قطعه ای که از نظر مکانیکی مشابه اما ناسازگار است را کاهش می دهد.
• چرا انتخاب صحیح شفت مهم است
• هد قرارگیری یک مجموعه دقیق است، بنابراین انتخاب شفت نباید فقط بر اساس اندازه تقریبی باشد.

استفاده از مرجع صحیح به موارد زیر کمک می کند:

الزام

مزیت

تناسب صحیح

توصیه های نگهداریقطعات دقیق هد را در حین ذخیره سازی و نصب تمیز و محافظت شده نگه دارید.روش های توصیه شده برای جابجایی عبارتند از:

سطح شفت را عاری از گرد و غبار و مواد خارجی نگه دارید.

از انداختن یا ضربه زدن به قطعه خودداری کنید.

شفت را با زور در مجموعه هد ناسازگار قرار ندهید.

• قطعات مکانیکی مرتبط را در حین تعویض بازرسی کنید.
• رویه‌های نگهداری سازنده دستگاه را دنبال کنید.
• تنظیم یا کالیبراسیون هد مورد نیاز را پس از سرویس دهی کامل کنید.
• قطعات جدا شده را تا زمانی که تعمیر با موفقیت کامل شود، برای مقایسه نگه دارید.
• برای خطوط تولید با حجم بالا، بازرسی پیشگیرانه می تواند به شناسایی سایش مکانیکی قبل از تبدیل شدن به توقف ناگهانی دستگاه کمک کند.
• سوالات متداول
• س1: کدام دستگاه از N510069637AA پاناسونیک استفاده می کند؟

N510069637AA عمدتاً با

هد قرارگیری H12 / 12 نازل پاناسونیک CM602

مرتبط است. پیکربندی دستگاه و هد همچنان باید قبل از سفارش بررسی شود.

س2: آیا N510069637AA یک نازل است؟خیر. این یکقطعه شفت نازل / بال اسپلین

است که در مکانیزم هد قرارگیری نصب می شود. نازل قرارگیری واقعی یک قطعه مصرفی جداگانه است.

س3: آیا N510069637AA را می توان برای هر دستگاه SMT پاناسونیک استفاده کرد؟خیر. پیکربندی های هد پاناسونیک CM402، CM602 و NPM می توانند از مراجع شفت یا بال اسپلین متفاوتی استفاده کنند. همیشه قبل از تعویض، شماره قطعه اصلی و نوع هد را مطابقت دهید.س4: چه اطلاعاتی را باید هنگام درخواست قیمت ارائه دهم؟

لطفاً

N510069637AA

، مدل دستگاه

CM602، نوع هد، مقدار و ترجیحاً عکس های واضح از قطعه موجود را ارائه دهید. این به تأیید سازگاری قبل از ارسال کمک می کند.س5: چه زمانی باید شفت نازل بررسی شود؟بازرسی زمانی مناسب است که سایش قابل مشاهده، آلودگی، حرکت غیرعادی، لقی مکانیکی بیش از حد، آسیب فیزیکی وجود داشته باشد، یا زمانی که هد قرارگیری تحت بازسازی برنامه ریزی شده قرار دارد.تماس با ما

به دنبال

شفت نازل H12 پاناسونیک N510069637AA برای CM602

هستید؟

برای تأیید سازگاری و قیمت گذاری،شماره قطعه، مدل دستگاه، نوع هد، مقدار مورد نیاز و عکس های محصولخود را برای ما ارسال کنید.

ما قطعات دستگاه SMT را برای نگهداری خط تولید، تعمیر هد، بازسازی تجهیزات و موجودی قطعات یدکی عرضه می کنیم.برای اطلاع از قیمت، موجودی، زمان تحویل و گزینه های حمل و نقل، امروز استعلام خود را ارسال کنید.
