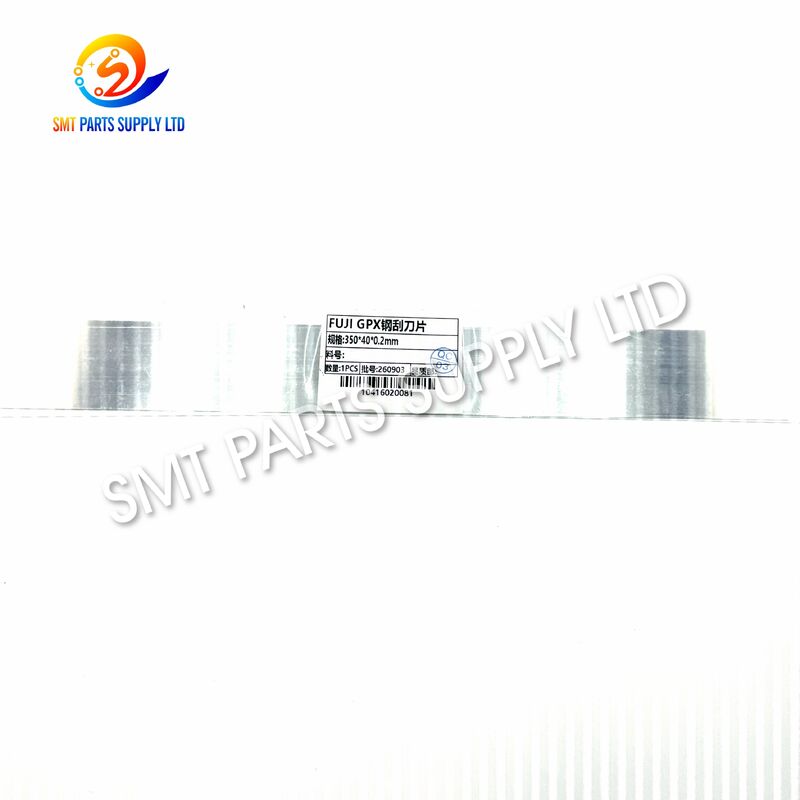

تیغه فولادی ضد زنگ FUJI GPX 350x40x0.2mm برای چاپگر صفحه

تیغه اسکویجی استیل ضد زنگ FUJI GPX 350x40x0.2 میلی متر برای چاپگر صفحه

اینتیغه اسکویجی استیل ضد زنگ FUJI GPX 350x40x0.2 میلی متریک قطعه جایگزین دقیق است که در تجهیزات چاپ صفحه SMT برای انتقال خمیر لحیم از طریق دهانه های استنسیل به پدهای PCB استفاده می شود. این تیغه که از فولاد ضد زنگ ساخته شده است، استحکام مناسب، مقاومت در برابر سایش و پایداری ابعادی را برای چرخه های چاپ تکراری ترکیب می کند.

با ابعادطول 350 میلی متر، عرض 40 میلی متر و ضخامت 0.2 میلی متر، این تیغه برای مجموعه های اسکویجی چاپگر صفحه FUJI GPX سازگار طراحی شده است. یک تیغه اسکویجی که به درستی نگهداری می شود به کنترل غلتش خمیر لحیم، تماس استنسیل، فشار چاپ و کیفیت جداسازی کمک می کند.

برای تولیدکنندگان الکترونیک، تیم های نگهداری SMT و شرکت های خدمات ماشین آلات، تعویض تیغه های اسکویجی فرسوده یا آسیب دیده می تواند به بازیابی ثبات چاپ و کاهش نقص های ناشی از رسوب ناهموار خمیر کمک کند. لطفاً قبل از سفارش، ابعاد تیغه، چیدمان نصب و پیکربندی دستگاه را تأیید کنید.

علت

تیغه اسکویجی در طول عملیات چاپ معمولی به طور مداوم در معرض فشار مکانیکی، تماس استنسیل، خمیر لحیم و حرکت تکراری قرار می گیرد. با گذشت زمان، وضعیت تیغه می تواند مستقیماً بر کیفیت چاپ تأثیر بگذارد.

مشکلات رایج شامل:

یک تیغه اسکویجی ممکن است از نظر بصری قابل قبول به نظر برسد در حالی که قبلاً سایش جزئی لبه را نشان می دهد که بر چاپ با گام ریز تأثیر می گذارد.

بنابراین، بازرسی منظم به عنوان بخشی از نگهداری پیشگیرانه چاپگر توصیه می شود.

راه حل

تعویض تیغه فرسوده با یک تیغه اسکویجی استیل ضد زنگ 350x40x0.2 میلی متری با اندازه مناسب می تواند به بازیابی تماس پایدار بین تیغه و سطح استنسیل کمک کند.تعویض به پشتیبانی از موارد زیر کمک می کند:انتقال پایدار خمیر لحیم.

فشار یکنواخت در سراسر استنسیل.

• غلتش پایدار خمیر در حین چاپ.
• سطوح استنسیل تمیزتر پس از هر ضربه چاپ.
• تکرارپذیری بهبود یافته بین پانل های PCB.
• کاهش خطر نقص های چاپی ناشی از سایش تیغه.
• ساختار فولاد ضد زنگ استحکام مورد نیاز برای چاپ دقیق خمیر لحیم را فراهم می کند و در عین حال دوام خوبی را برای محیط های تولید SMT صنعتی ارائه می دهد.
• قبل از تعویض، تکنسین ها همچنین باید نگهدارنده تیغه، پیچ های نصب، وضعیت استنسیل، ویسکوزیته خمیر لحیم، سرعت چاپ و فشار اسکویجی برنامه ریزی شده را بازرسی کنند.

مشخصات فنی

مورد

مشخصات

مقدار

تیغه اسکویجی عمدتاً در مرحله چاپ خمیر لحیم خط تولید SMT استفاده می شود.

مونتاژ PCB

کاربرد

عملکرد

ماژول های الکترونیکی خودرو.

• برد های کنترل صنعتی.
• تجهیزات ارتباطی.
• مجموعه های منبع تغذیه.
• محصولات الکترونیکی LED.
• برد های کامپیوتر و لوازم جانبی.
• سایر مجموعه های PCB نصب سطحی.
• برای کارخانه های SMT با حجم بالا، نگهداری تیغه های اسکویجی جایگزین در انبار نگهداری می تواند زمان خرابی را در صورت کشف سایش تیغه در حین تولید کاهش دهد.
• نحوه کار

در طول چاپ خمیر لحیم، خمیر لحیم روی استنسیل قرار می گیرد. چاپگر تیغه اسکویجی را با سرعت و فشار کنترل شده روی سطح استنسیل حرکت می دهد.

این فرآیند را می توان به شرح زیر خلاصه کرد:

1. بارگذاری خمیر لحیم

خمیر لحیم در جلوی تیغه روی سطح استنسیل قرار می گیرد.

2. حرکت اسکویجی

چاپگر مجموعه اسکویجی را روی استنسیل حرکت می دهد.

3. غلتش خمیر

حرکت یک مهره غلتان از خمیر لحیم را در جلوی تیغه ایجاد می کند.

4. پر کردن دهانه

فشار ایجاد شده بین تیغه و استنسیل، خمیر لحیم را به داخل دهانه های استنسیل فشار می دهد.

5. تمیز کردن سطح

تیغه خمیر اضافی را از سطح بالای استنسیل پاک می کند در حالی که خمیر را در داخل دهانه ها باقی می گذارد.

6. جداسازی PCB

استنسیل از PCB جدا می شود و رسوبات خمیر لحیم با موقعیت دقیق را روی پدهای PCB باقی می گذارد.

بنابراین لبه تیغه نقش مهمی در دقت چاپ ایفا می کند. ابعاد نادرست تیغه، لبه های آسیب دیده، فشار بیش از حد یا نصب ضعیف می تواند باعث رسوب ناهموار خمیر لحیم شود.

مزایای عملکرد

ویژگی

مزیت

انتخاب تیغه اسکویجی نباید فقط بر اساس نام تجاری دستگاه باشد. چندین مشخصات باید قبل از سفارش تأیید شود.

1. مدل دستگاه را بررسی کنید

تأیید کنید که چاپگر شما متعلق به سری FUJI GPX است و پیکربندی دقیق چاپگر را تأیید کنید.

2. طول تیغه را بررسی کنید

این تیغه دارای طول اسمی است:350 میلی متراین اندازه را با تیغه نصب شده فعلی در تجهیزات خود مقایسه کنید.

3. عرض تیغه را بررسی کنید

عرض مورد نیاز:

0.2 میلی متر

عرض باید برای نگهدارنده تیغه نصب شده مناسب باشد.

4. ضخامت تیغه را بررسی کنید

ضخامت مورد نیاز:

فولاد ضد زنگ

ضخامت بر استحکام تیغه و رفتار چاپ تأثیر می گذارد.

5. روش نصب را تأیید کنید

نگهدارنده های اسکویجی مختلف ممکن است از گیره ها یا چیدمان های نصب متفاوتی استفاده کنند. قبل از سفارش، مجموعه موجود را بررسی کنید.

مطابقت با مجموعه موجود

در صورت تعویض تیغه موجود، مقایسه کنید:

نقطه تأیید

بررسی مورد نیاز

طول

350 میلی متر

هنگامی که مشاهده می کنید، تعویض را در نظر بگیرید:

آسیب قابل مشاهده لبه تیغه.

تغییر شکل دائمی تیغه.

رسوب ناهموار خمیر لحیم.

افزایش نقص های چاپی.

• باقیماندن خمیر اضافی روی استنسیل.
• خراش یا علائم نامنظم در حین چاپ.
• نتایج چاپ ناپایدار پس از تنظیم پارامتر.
• تغییر زودهنگام تیغه گاهی اوقات می تواند از عیب یابی غیرضروری سایر سیستم های چاپگر جلوگیری کند.
• توصیه های نصب و نگهداری
• قبل از نصب تیغه جایگزین:
• چاپگر را طبق رویه نگهداری دستگاه متوقف کنید.

خمیر لحیم را از تیغه موجود و ناحیه اطراف آن پاک کنید.

نگهدارنده اسکویجی را برای آلودگی یا آسیب بازرسی کنید.

تیغه جدید را به طور یکنواخت در نگهدارنده نصب کنید.

1. تأیید کنید که تیغه در طول کاری خود صاف باقی می ماند.
2. نگهدارنده را به طور یکنواخت سفت کنید.
3. فشار چاپ را پس از تعویض بررسی کنید.
4. قبل از بازگشت به تولید کامل، چاپ آزمایشی انجام دهید.
5. هنگام تمیز کردن لبه تیغه از نیروی غیرضروری استفاده نکنید، زیرا آسیب مکانیکی می تواند بر عملکرد چاپ تأثیر بگذارد.
6. سوالات متداول
7. Q1: این تیغه اسکویجی 350x40x0.2 میلی متری برای چه دستگاهی طراحی شده است؟
8. این تیغه به عنوان یک تیغه اسکویجی جایگزین برای پیکربندی های سازگار چاپگر صفحه FUJI GPX طراحی شده است. از آنجایی که ممکن است نسخه های مختلف چاپگر و مجموعه های نگهدارنده وجود داشته باشد، قبل از سفارش، ابعاد تیغه و ساختار نصب را تأیید کنید.

Q2: تیغه از چه موادی ساخته شده است؟

این تیغه از فولاد ضد زنگ ساخته شده است که استحکام مناسب، پایداری ابعادی، مقاومت در برابر خوردگی و مقاومت در برابر سایش را برای کاربردهای چاپ خمیر لحیم تکراری در تولید SMT فراهم می کند.

Q3: ابعاد تیغه چیست؟

ابعاد اسمی آن 350 میلی متر طول، 40 میلی متر عرض و 0.2 میلی متر ضخامت است. این سه اندازه باید با تیغه موجود شما مقایسه شوند تا سازگاری تأیید شود.Q4: چرا تیغه اسکویجی فرسوده بر کیفیت چاپ SMT تأثیر می گذارد؟یک تیغه فرسوده یا تغییر شکل یافته ممکن است تماس ناهموار با استنسیل ایجاد کند و باعث انتقال ناهموار خمیر، پر شدن ناقص دهانه، خمیر اضافی، خطوط یا حجم ناپایدار خمیر لحیم در سراسر PCB شود.

Q5: آیا می توانید قبل از سفارش به تأیید سازگاری کمک کنید؟

بله. لطفاً مدل چاپگر، ابعاد تیغه موجود، اطلاعات نگهدارنده تیغه و عکس های واضح محصول را ارائه دهید. این جزئیات می تواند به تأیید مشخصات جایگزینی صحیح قبل از قیمت گذاری کمک کند.تماس با ماآیا به یک تیغه اسکویجی استیل ضد زنگ FUJI GPX 350x40x0.2 میلی متری برای نگهداری چاپگر یا تعویض خط تولید نیاز دارید؟

مدل دستگاه خود را برای ما ارسال کنید.

مقدار مورد نیاز.ابعاد تیغه موجود.عکس های نگهدارنده تیغه در صورت موجود بودن.

مقصد تحویل.

ما می توانیم به تأیید مشخصات و آماده سازی قیمت برای نیاز قطعات یدکی SMT شما کمک کنیم.
