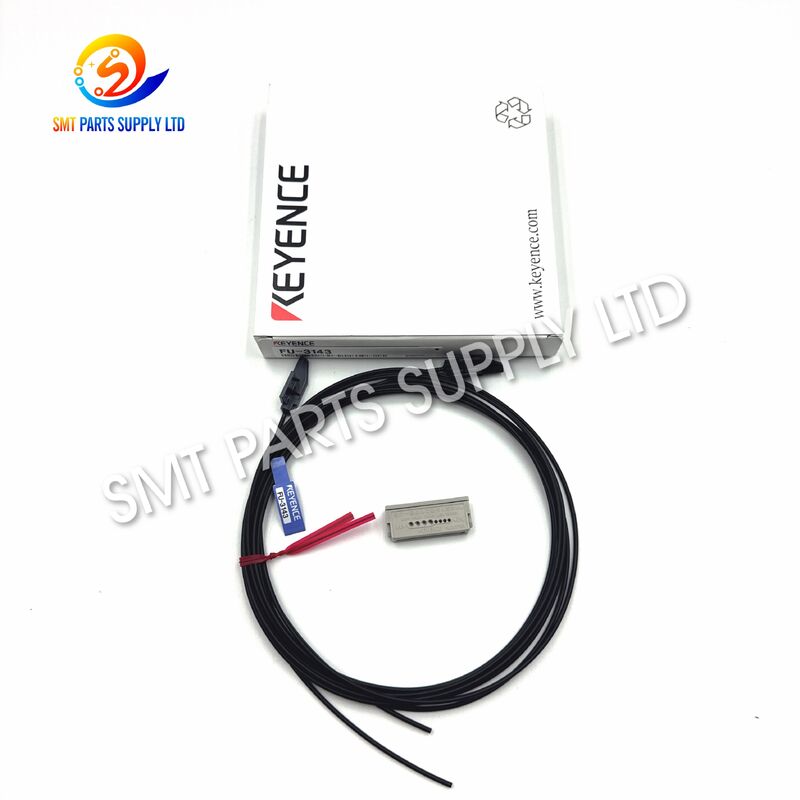

سنسور ریلی FUJI KEYENCE 2MGTCA002600 FU-3143 NXT III

FUJI KEYENCE 2MGTCA002600 FU-3143 NXT III سنسور راه آهن

درFUJI KEYENCE 2MGTCA002600 FU-3143 NXT III سنسور فیبر ریلیک قطعه حسگر فیبر نوری است که در بخش ریل PCB و کانویر ماشین های قرار دادن SMT FUJI NXT III استفاده می شود. نقش اصلی آن کمک به ماشین در تشخیص حضور، عبور،و موقعیت انتقال مجموعه PCB در طول تولید خودکار.

در یک خط SMT با سرعت بالا، تشخیص قابل اعتماد PCB برای هماهنگی حرکت کانویر، بارگذاری تخته، موقعیت، انتقال و توالی تولید ضروری است.به اشتباه نصب شده، یا سنسور غیر مستحکم ریل ممکن است باعث تشخیص متناوب PCB، آژیر انتقال، خطاهای انتظار هیئت مدیره یا توقف غیر ضروری ماشین شود.

در2MGTCA002600 / FU-3143یک راه حل جایگزین مناسب را در هنگام سرویس دادن به موقعیت سنجش ریل NXT III ارائه می دهد.بررسی صحیح شماره قطعات قبل از سفارش به تیم های تعمیر و نگهداری کمک می کند تا خطاهای نصب را کاهش دهند و عملکرد عادی ماشین را به طور موثر بازگرداند.

علت

چرا مشکلات تشخیص ریل PCB رخ می دهد

حمل و نقل PCB بر روی یک نصب کننده SMT بستگی به ارتباط دقیق بین اجزای کانویر مکانیکی و دستگاه های حسگر دارد.دستگاه ممکن است به درستی تشخیص ندهد که یک PCB وارد می شود، از طریق عبور می کند، به یک نقطه انتقال مشخص می رسد، یا موقعیت انتقال دهنده مربوطه را ترک می کند.

علل رایج عبارتند از:

از آنجا که سنسور ریل به عنوان بخشی از سیستم تشخیص انتقال PCB ماشین کار می کند، تکنسین ها باید هر دو سنسور و محیط نصب اطراف را قبل از تعویض قطعات بررسی کنند.

اشتباه انتقال تخته به طور خودکار به این معنی نیست که خود FU-3143 شکست خورده است. کمربند های حمل کننده، راهنمای PCB، براکت های نصب، تراز، مسیر فیبر، الکترونیک حسگر مرتبط،و تنظیمات ماشین نیز باید بررسی شود..

راه حل

بازپس گرفتن تشخیص PCB قابل اعتماد با سنسور درست

هنگامی که بازرسی تایید می کند که سنسور فیبر ریل مربوطه آسیب دیده است یا دیگر تشخیص پایدار را ارائه نمی دهد، آن را با سنسور صحیح جایگزین می کند.FUJI 2MGTCA002600 / KEYENCE FU-3143می تواند به بازگرداندن عملکرد تشخیص PCB از سیستم ناقل NXT III کمک کند.

استفاده از مدل درست به ویژه مهم است زیرا حسگرهای فیبر مشابه ممکن است ساختار نوری، پیکربندی کابل، ابعاد نصب یا ویژگی های سنجش متفاوت داشته باشند.

برای تعویض تعمیرات، توصیه می کنیم تایید کنید:

• شماره قطعه FUJI موجود در ماشین یا پرونده تعمیرات.
• مدل سنسور نشان داده شده:FU-3143.
• تولید ماشینFUJI NXT III.
• محل نصب موقعیت سنجش PCB یا کانویر مربوطه است.
• مسیر و پیکربندی فیبر با قطعات اصلی مطابقت دارد.
• تقویت کننده مرتبط یا دستگاه های الکترونیکی حسگر به درستی کار می کنند.
• قبل از تعویض سنسور، حرکت ریل مکانیکی طبیعی است.

این فرآیند تأیید می تواند جایگزین کردن قطعات غیرضروری را کاهش دهد و از سفارش یک سنسور مشابه اما ناسازگار جلوگیری کند.

مشخصات

مشخصات سنسور FUJI 2MGTCA002600 FU-3143

يادداشت:پارامترهای الکتریکی مانند ولتاژ تقویت کننده، خروجی سوئیچ و فاصله سنجش باید با توجه به سیستم سنسور کامل نصب شده در ماشین بررسی شود.FU-3143 به عنوان قطعه حسگر فیبر استفاده می شود و با الکترونیک حسگر مربوطه در تجهیزات کار می کند.

درخواست

مکان استفاده از سنسور FU-3143

در2MGTCA002600 FU-3143عمدتاً در تجهیزات تولید SMT FUJI NXT III استفاده می شود که در آن باید موقعیت یا حضور PCB در طول حمل و نقل صفحه شناسایی شود.

کاربردهای معمول عبارتند از:

صنایع مناسب

این سنسور معمولاً توسط:

• کارخانه هاي توليد SMT
• تولید کنندگان PCB.
• سازندگان قرارداد الکترونیک.
• خطوط توليد الکترونيک خودرو
• تولید کنندگان الکترونیک مصرفی.
• تولید کنندگان PCB کنترل صنعتی.
• کارخانه های تجهیزات ارتباطی.
• شرکت های تعمیر و نگهداری ماشین آلات SMT
• بخش خدمات تجهیزات فوجی
• توزیع کنندگان قطعات یدکی SMT

برای کارخانه هایی که ماشین آلات FUJI NXT III را به طور مداوم کار می کنند، نگه داشتن قطعات حسگر رایج به عنوان قطعات نگهداری در دسترس می تواند به کاهش زمان تعمیر در صورت بروز خرابی های غیر منتظره سنسور کمک کند.

چگونه کار می کند

اصول تشخیص فیبر نوری

درFU-3143یک عنصر حسگر فیبر نوری است به جای یک سوئیچ مکانیکی معمولی. از انتقال نوری از طریق فیبر برای تشخیص تغییرات ناشی از شی هدف استفاده می کند.

در برنامه NXT III راه آهن، توالی تشخیص را می توان به شرح زیر درک کرد:

1نور از طریق سیستم فیبر منتقل می شود.

الکترونیک حسگر مربوطه سیگنال نوری مورد استفاده توسط واحد سنجش فیبر را فراهم می کند.

2. PCB وارد منطقه حسگر می شه

همانطور که صفحه مدار از طریق ریل ناقل حرکت می کند، حضور آن وضعیت نوری را در نقطه تشخیص تغییر می دهد.

3. سيستم حسگرها اين تغيير رو تشخیص ميده

واحد فیبر تغییر نوری را به الکترونیک حسگر مربوطه منتقل می کند.

4سيگنال يابي توسط دستگاه پردازش مي شود.

سیستم کنترل NXT III از وضعیت سنسور به عنوان بخشی از انتقال PCB و منطق توالی ماشین استفاده می کند.

5. فرآیند حمل و نقل ادامه دارد

پس از اینکه موقعیت PCB به درستی تشخیص داده شده است، دستگاه می تواند انتقال صفحه بعدی یا عملیات مربوط به قرار دادن را هماهنگ کند.

این روش تشخیص بدون تماس برای تولید خودکار SMT مناسب است زیرا نیازی به PCB برای فعال کردن مکانیکی یک سوئیچ مرزی معمولی در نقطه سنجش وجود ندارد.

چرا تشخیص خط آهن را باید اصلاح کرد؟

یک دستگاه قرار دادن بیش از حرکت PCB از یک طرف به طرف دیگر انجام می دهد. انتقال برد باید با توالی تولید هماهنگ باشد.

حسابرسی PCB قابل اعتماد به پشتیبانی از:

بنابراین حتی یک قطعه کوچک حسگر می تواند تاثیر قابل توجهی بر زمان عملکرد ماشین داشته باشد.

انتخاب کردن

چگونه به تایید درست FUJI NXT سنسور

قبل از ارسال درخواست، اطلاعات زیر را با سنسور نصب شده در دستگاه خود مقایسه کنید.

1شماره قطعات فوجی رو تایید کنید

شماره قطعه مورد نیاز FUJI باید باشد:

2MGTCA002600

بررسی شماره قطعات مهمترین مرحله در هنگام تعویض قطعات ماشین SMT است.

2. مدل KEYENCE رو تاييد کن

بررسی کنید که آیا واحد فیبر نشان داده شده است:

FU-3143

فقط به این دلیل که ظاهر خارجی مشابه به نظر می رسد، یک سنسور فیبر سری FU را انتخاب نکنید.

3.توليد ماشين رو تاييد کن

این محصول عمدتا برای:

FUJI NXT III

دستگاه های NXT، NXT II و NXT III می توانند از پیکربندی های سنسور های مختلف در مکان های مختلف استفاده کنند.

4. موقعیت نصب رو تایید کنید

بررسی کنید که جزء مورد نیاز در:

بخش تشخیص ریل PCB / ناقل / تخته.

دستگاه NXT حاوی سنسورهای مختلفی برای سر، ماژول، تغذیه، محور، پوشش و مکانیسم های ناقل است. این سنسورها قابل تعویض نیستند.

5. اگه شماره قطعه مشخص نباشه عکس بفرست

اگر برچسب ماشین یا علامت گیری سنسور به وضوح قابل خواندن نباشد، به ما ارسال کنید:

تیم ما می تواند اطلاعات را قبل از نقل قول مقایسه کند تا به کاهش خطر سفارش نادرست کمک کند.

توصیه های نگهداری

برای حفظ ثبات تشخیص PCB، تکنسین ها باید به طور دوره ای منطقه نصب سنسور را بررسی کنند.

بررسی های توصیه شده شامل:

• منطقه حسگر نوري رو پاک نگه دار
• گرد و غبار و بقایای تولید بیش از حد را از بین ببرید.
• از کشیدن یا خم کردن شدید کابل فیبر اجتناب کنید.
• پس از تعمیر ریل، موقعیت نصب را بررسی کنید.
• راه بندي کابل ها رو بررسي کنيد تا متوجه مزاحمت ميكانيکي نشيد
• مطمئن شوید که سنسور به خوبی نصب شده است.
• در طول عیب یابی، نشانه های تقویت کننده مرتبط را بررسی کنید.
• تایید کن که کمربند و ريل به طور نرمال حرکت مي کنند
• از تنظیمات غیرضروری در صورت کار درست سیستم اجتناب کنید.

اجزای فیبر باید در طول تعمیر و نگهداری با دقت دست و پنجه نرم شوند زیرا خم شدن بیش از حد، خرد کردن یا کشیدن می تواند بر انتقال سیگنال نوری تأثیر بگذارد.

مزایای نگهداری SMT

شماره قطعه تعویض خاص

ترکیبی از2MGTCA002600 و FU-3143باعث می شود که شناسایی برای تیم های تعمیر و نگهداری که به دنبال سنسور درست NXT III هستند آسان باشد.

طراحی شده برای تشخیص PCB

این قطعه به جای سنجش نزدیکی عمومی ماشین، با تشخیص صفحه در بخش ریل و کانویر مرتبط است.

از تداوم تولید حمایت می کند

تشخیص PCB پایدار به ماشین کمک می کند تا در طول حمل و نقل خودکار صفحه به دنباله صحیح باشد.

حسگر بدون تماس

تشخیص فیبر نوری امکان تشخیص PCB را بدون تماس مکانیکی با صفحه مدار در نقطه سنجش فراهم می کند.

شناسایی آسان قطعات یدکی

ارائه هر دو شماره قطعات FUJI و مدل فیبر KEYENCE ارتباطات بین مهندسان تولید، بخش های تعمیر و نگهداری و تیم های خرید را ساده می کند.

مناسب برای ذخایر پیشگیرانه

کارخانه هایی که چندین دستگاه FUJI NXT III را اجرا می کنند می توانند سنسورهای حیاتی را در موجودی نگهداری نگه دارند تا زمان توقف ناشی از انتظار قطعات جایگزین را کاهش دهند.

سوالات عمومی

سوال1: FUJI 2MGTCA002600 FU-3143 برای چه استفاده می شود؟

این یک قطعه حسگر فیبر نوری است که در بخش ریل یا کانویر FUJI NXT III SMT استفاده می شود.کاربرد اصلی آن تشخیص حضور PCB یا حرکت تخته است تا دستگاه بتواند توالی انتقال PCB را به درستی هماهنگ کند.

سوال2: آیا 2MGTCA002600 با KEYENCE FU-3143 یکسان است؟

برای این برنامه NXT III،2MGTCA002600شماره قسمت FUJI مرتبط باکلید FU-3143خریداران باید هر دو شماره را هنگام درخواست نقل قول برای اطمینان از شناسایی دقیق ارائه دهند.

سوال 3: آیا FU-3143 می تواند در هر دستگاه FUJI NXT استفاده شود؟

نباید فرض کرد که این محصول برای هر نسل NXT یا هر موقعیت سنسور مناسب است. این محصول به طور خاص برای برنامه های تشخیص ریل NXT III یا بورد شناسایی شده است.هميشه مدل ماشين رو تاييد کن، محل نصب و شماره اصلی قطعه قبل از سفارش.

Q4: اگر دستگاه دارای تشخیص PCB متناوب باشد، چه چیزی را باید بررسی کنم؟

نظافت سنسور، وضعیت فیبر، تراز نصب، مسیر کابل، الکترونیک سنسور مرتبط، حرکت کانویر و وضعیت ریل PCB را بررسی کنید.اگر واحد فیبر FU-3143 آسیب دیده یا ناپایدار باشد، ممکن است پس از اینکه عیب یابی مشکل را تایید می کند، نیاز به تعویض داشته باشد.

س5: چه اطلاعاتی باید برای نقل قول ارائه کنم؟

لطفاًشماره قطعه FUJI 2MGTCA002600,KEYENCE مدل FU-3143، مدل ماشین، مقدار مورد نیاز و ترجیحا یک عکس از سنسور موجود. این اجازه می دهد تا بررسی سریعتر محصول و کمک به جلوگیری از سفارش غلط سنسور NXT.

با ما تماس بگیرید

نیاز دارمFUJI KEYENCE 2MGTCA002600 FU-3143 NXT III سنسور فیبر ریلبرای تعمیرات ماشین یا ذخیره های اضافی؟

به ما بفرستشماره قطعه، مدل ماشین، مقدار مورد نیاز و عکس سنسوربرای تایید.

ما قطعات یدکی ماشین SMT را برای نگهداری، تعمیر و پشتیبانی از خط تولید تامین می کنیم.در دسترس بودن، نقل قول، زمان تحویل و جزئیات حمل و نقل.

حالا پیشنهاد خود را درخواست کنید و به ما اجازه دهید حسگر درست را برای دستگاه FUJI NXT III خود تأیید کنیم.
