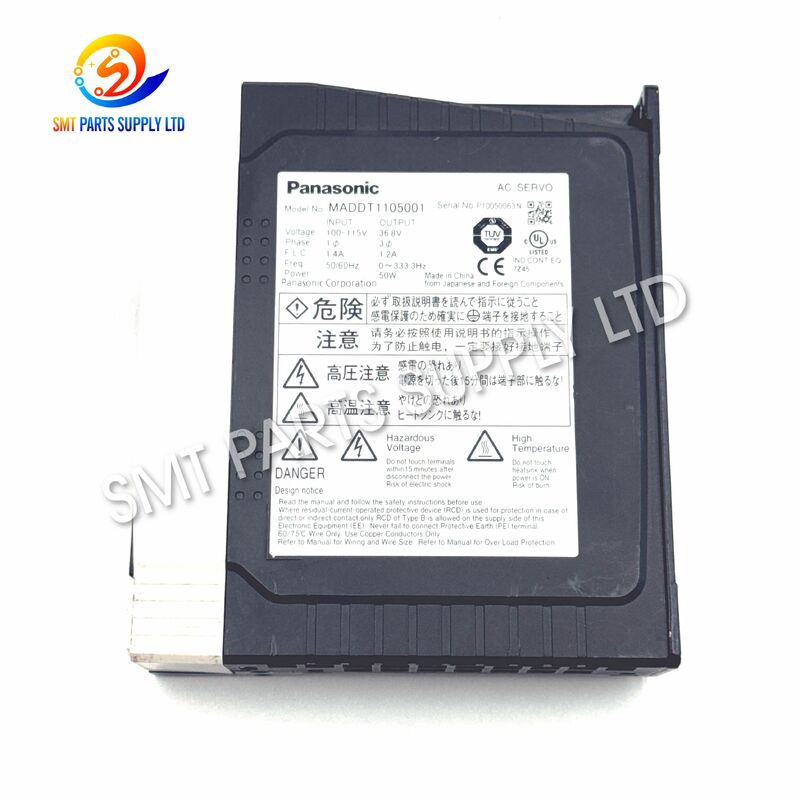

درایور سروو محور Z پاناسونیک MADDT1105001 برای کاربردهای کنترل حرکت در دستگاه‌های پیک و پلیس SMT سامسونگ و هانوا SM320 و SM321 طراحی شده است. این درایور معمولاً با شماره قطعه سامسونگ J3153053A و شماره مرجع جایگزین EP06-900142 شناسایی می‌شود.بررسی کنید که آیا مستندات نگهداری شما لیست می‌کند:و شماره مرجع جایگزینتأیید کنید که آیا درایور برای موارد زیر مورد نیاز است:می‌باشد.

این درایور که بر اساس پلتفرم سروو MINAS A4 پاناسونیک ساخته شده است، حرکت عمودی دقیق سر را در حین برداشتن و قرار دادن قطعات کنترل می‌کند. حرکت دقیق محور Z برای ارتفاع صحیح نازل، جابجایی پایدار قطعات، قرارگیری قابل تکرار و مونتاژ قابل اعتماد PCB با سرعت بالا مهم است.

برای این کاربرد دستگاه سامسونگ و هانوا، این درایور با پیکربندی موتور سروو 30 وات همراه است. این درایور برای کارخانه‌های SMT، شرکت‌های تعمیر تجهیزات، بخش‌های نگهداری تولید، تعمیرکاران ماشین‌های دست دوم و توزیع‌کنندگان قطعات یدکی که به یک جایگزین کنترل سروو سازگار برای تجهیزات SM320 یا SM321 موجود نیاز دارند، مناسب است.اطلاعات اصلیجزئیات

دلایل رایج مشکلات سروو محور Z عبارتند از:

پیری قطعات الکترونیکی

دستگاه‌های SM320 و SM321 سال‌هاست که به طور گسترده در کارخانه‌های الکترونیکی مورد استفاده قرار گرفته‌اند. خازن‌های داخلی، قطعات قدرت، مدارهای کنترلی و سایر قطعات الکترونیکی ممکن است پس از عملیات مداوم طولانی مدت به تدریج تخریب شوند.

مقاومت مکانیکی

اگر مکانیزم محور Z دچار اصطکاک بیش از حد، آلودگی، سایش بلبرینگ یا مشکلات روانکاری شود، بار اضافی به موتور و درایور سروو منتقل می‌شود.

این می‌تواند منجر به هشدارهای اضافه بار یا حرکت ناپایدار شود.

خطاهای انکودر یا کابل

سیستم سروو به بازخورد انکودر متکی است. کابل‌های انکودر آسیب دیده، کانکتورهای شل، تماس ضعیف یا سیم‌های قطع شده ممکن است سیگنال‌های موقعیت‌یابی غیرعادی تولید کرده و باعث ایجاد هشدار دستگاه شوند.

منبع تغذیه ناپایدار

نوسانات ولتاژ، اتصال زمین نامناسب، نویز الکتریکی و قطعی برق ممکن است بر قابلیت اطمینان درایور سروو تأثیر بگذارد.

پارامترهای نادرست

اگر پارامترهای مخصوص دستگاه نادرست یا ناقص باشند، درایور سروو جایگزین ممکن است به درستی کار نکند.

تجمع گرما

تهویه ضعیف در داخل کابینت الکتریکی می‌تواند دمای عملیاتی را افزایش داده و عمر مفید قطعات الکترونیکی را کاهش دهد.

راه حل

هنگامی که درایور سروو محور Z موجود معیوب تشخیص داده شد، جایگزینی آن با مدل صحیح و مطابق می‌تواند به سرعت به بازیابی عملکرد دستگاه کمک کند.

توالی شناسایی توصیه شده به شرح زیر است:

MADDT1105001 - MADDT1105 - J3153053A - EP06-900142 - محور Z SM320 / SM321

استفاده از چندین مرجع مطابق، خطر خرید درایور سروو اشتباه را کاهش می‌دهد.

قبل از سفارش، تأیید کنید:

مورد تأیید

بررسی توصیه شده

پارامتر

مشخصات فنی

مرجع

خانواده درایور

درایور سروو MADDT1105001 در تجهیزات قرارگیری خودکار SMT که نیاز به حرکت عمودی دقیق سر دارند، استفاده می‌شود.

کاربردهای معمول عبارتند از:

دستگاه SMT پیک و پلیس سامسونگ SM320

SM320 از چندین محور سروو برای انجام قرارگیری قطعات با سرعت بالا استفاده می‌کند. محور Z سر قرارگیری را در حین عملیات برداشتن و قرار دادن به صورت عمودی حرکت می‌دهد.

دستگاه SMT پیک و پلیس سامسونگ SM321

SM321 نیز برای مونتاژ قابل تکرار PCB به حرکت سر کنترل شده توسط سروو متکی است. یک درایور محور Z پایدار به حفظ حرکت عمودی روان و ارتفاع قرارگیری دقیق کمک می‌کند.

تجهیزات سامسونگ با پشتیبانی هانوا

تجهیزات SMT سامسونگ تکوین بعدها با هانوا ماشین‌آلات دقیق مرتبط شدند. بنابراین، مراجع دستگاه‌های قدیمی مشابه معمولاً تحت نام‌های سامسونگ و هانوا جستجو می‌شوند.

تولید مونتاژ PCB

صنایع مناسب شامل موارد زیر است:

الکترونیک مصرفی.

الکترونیک خودرو.

• تولید LED.
• برد کنترل صنعتی.
• تجهیزات ارتباطی.
• تولید منبع تغذیه.
• تولید الکترونیک قراردادی.
• الکترونیک کامپیوتر.
• تعمیر تجهیزات SMT.
• عملیات نگهداری قطعات یدکی.
• نحوه کار
• درایور سروو به عنوان رابط کنترل بین کنترلر دستگاه SMT و موتور سروو عمل می‌کند.

مرحله 1: فرمان حرکت

کنترلر دستگاه تعیین می‌کند که سر قرارگیری باید چقدر و با چه سرعتی به صورت عمودی حرکت کند.

مرحله 2: پردازش درایور

MADDT1105001 فرمان را دریافت کرده و خروجی موتور مورد نیاز را محاسبه می‌کند.

مرحله 3: حرکت موتور

درایور توان الکتریکی کنترل شده را به موتور سروو می‌رساند و محور Z را به سمت موقعیت برنامه‌ریزی شده حرکت می‌دهد.

مرحله 4: بازخورد انکودر

انکودر موتور اطلاعات موقعیت لحظه‌ای را به سیستم سروو بازمی‌گرداند.

مرحله 5: تنظیم حلقه بسته

درایور به طور مداوم حرکت فرمان داده شده را با موقعیت واقعی موتور مقایسه می‌کند.

هرگونه اختلاف موقعیت به طور خودکار اصلاح می‌شود.

مرحله 6: تکمیل موقعیت

پس از رسیدن به موقعیت هدف، سیستم سروو محور را تثبیت کرده و برای برداشتن یا قرار دادن بعدی آماده می‌شود.

عملکرد محور Z در حین قرارگیری SMT

یک چرخه قرارگیری معمول شامل موارد زیر است:

سر قرارگیری بالای فیدر حرکت می‌کند.

محور Z نازل را پایین می‌آورد.

1. نازل با قطعه تماس پیدا می‌کند یا به آن نزدیک می‌شود.
2. وکیوم قطعه را برمی‌دارد.
3. محور Z سر را بالا می‌برد.
4. قطعه توسط سیستم بینایی بازرسی می‌شود.
5. سر به سمت موقعیت قرارگیری PCB حرکت می‌کند.
6. محور Z قطعه را پایین می‌آورد.
7. قطعه روی PCB قرار می‌گیرد.
8. سر بالا می‌رود و چرخه بعدی را آغاز می‌کند.
9. از آنجایی که این حرکات با سرعت بالا به طور مکرر اتفاق می‌افتند، پاسخ سروو و پایداری موقعیت‌یابی برای بهره‌وری تولید مهم هستند.
10. علائم رایج خطا

علامت دستگاه

علت احتمالی

1. مدل کامل را تأیید کنید

بررسی کنید که آیا واحد اصلی نشان می‌دهد:

MADDT1105001

یا نام پایه:

MADDT1105

2. شماره قطعه سامسونگ را تأیید کنید

مرجع مورد نیاز برای این کاربرد عبارت است از:

J3153053A

3. مرجع EP را تأیید کنید

بررسی کنید که آیا مستندات نگهداری شما لیست می‌کند:

EP06-900142

4. دستگاه را تأیید کنید

تأیید کنید که آیا درایور برای موارد زیر مورد نیاز است:

سامسونگ SM320

یا

سامسونگ / هانوا SM321

5. محور را تأیید کنید

کاربرد را به عنوان زیر مشخص کنید:

درایور سروو محور Z

6. برچسب درایور را مقایسه کنید

ولتاژ، مدل، کانکتورها و اطلاعات شناسایی را قبل از نصب مقایسه کنید.

7. خطای موجود را بررسی کنید

یک هشدار سروو همیشه به معنای خرابی خود درایور نیست.

بازرسی کنید:

موتور سروو.

کابل انکودر.

• کابل موتور.
• مکانیزم مکانیکی محور Z.
• منبع تغذیه.
• کانکتورها.
• پارامترهای دستگاه.
• 8. عکس واضح ارسال کنید
• ارائه عکس از برچسب درایور اصلی یکی از سریع‌ترین راه‌ها برای تأیید سازگاری است.

چرا تطابق صحیح مهم است

انتخاب درایور نادرست می‌تواند منجر به موارد زیر شود:

هشدارهای سروو.

خطاهای کنترل موتور.

• حرکت نادرست.
• عدم سازگاری پارامترها.
• زمان توقف تولید.
• عدم تطابق کانکتور.
• آسیب الکتریکی.
• تأخیر در نصب.
• به همین دلیل، انتخاب هرگز نباید فقط بر اساس ظاهر فیزیکی باشد.
• توصیه‌های نگهداری

نگهداری منظم می‌تواند به افزایش عمر مفید سیستم سروو کمک کند.

بررسی‌های توصیه شده شامل موارد زیر است:

مورد نگهداری

توصیه

از موقعیت‌یابی دقیق عمودی سر در حین برداشتن و قرار دادن قطعات پشتیبانی می‌کند.

شماره‌های مرجع متعدد

MADDT1105001، MADDT1105، J3153053A و EP06-900142 شناسایی قطعه را ساده می‌کنند.

کاربرد SM320 و SM321

مناسب برای نگهداری دستگاه‌های SMT سامسونگ و هانوا که به طور گسترده استفاده می‌شوند.

فناوری سروو MINAS A4

کنترل حرکت صنعتی پایدار را ارائه می‌دهد که برای کاربردهای SMT تکراری مناسب است.

کاهش زمان توقف نگهداری

یک جایگزین با تطابق صحیح می‌تواند به بازیابی سریع عملکرد دستگاه کمک کند.

قطعه یدکی حیاتی مفید

ایده‌آل برای کارخانه‌هایی که چندین دستگاه SM320 یا SM321 را اداره می‌کنند و موجودی قطعات یدکی استراتژیک را حفظ می‌کنند.

سوالات متداول

س1. آیا پاناسونیک MADDT1105001 در دستگاه‌های سامسونگ SM320 و SM321 استفاده می‌شود؟

بله. MADDT1105001 با سیستم سروو سامسونگ و هانوا SM320 و SM321 مرتبط است و معمولاً برای کاربردهای محور Z با J3153053A و EP06-900142 تطابق داده می‌شود.

س2. آیا J3153053A یک درایور سروو 30 وات است؟

بله. برای کاربرد مخصوص دستگاه سامسونگ، J3153053A با MADDT1105 به عنوان پیکربندی درایور سروو 30 وات شناسایی می‌شود.

س3. آیا MADDT1205001 می‌تواند مستقیماً جایگزین MADDT1105001 شود؟

جایگزینی مستقیم بدون تأیید توصیه نمی‌شود. مدل‌های درایور مختلف ممکن است دارای رتبه‌بندی‌های توان، مشخصات ولتاژ، تخصیص دستگاه، کانکتورها و پارامترهای سروو متفاوتی باشند.

س4. چه اطلاعاتی را باید قبل از سفارش ارائه دهم؟

لطفاً مدل دستگاه، مدل درایور اصلی پاناسونیک، شماره قطعه سامسونگ، موقعیت محور، مقدار مورد نیاز و عکس واضح از برچسب درایور اصلی را ارائه دهید.

س5. آیا هشدار محور Z می‌تواند ناشی از چیزی غیر از درایور سروو باشد؟

بله. خطاهای موتور، کابل‌های انکودر، مقاومت مکانیکی، کانکتورهای آسیب دیده، منبع تغذیه ناپایدار، سنسورها و پارامترهای نادرست دستگاه نیز می‌توانند باعث هشدارهای سروو شوند.

تماس با ما

برای تطابق سریع محصول و قیمت‌گذاری، لطفاً موارد زیر را ارائه دهید:

مدل دستگاه.

مدل درایور.

• شماره قطعه سامسونگ.
• شماره قطعه جایگزین.
• موقعیت محور.
• مقدار مورد نیاز.
• عکس واضح از برچسب درایور.
• کشور مقصد.
• ما می‌توانیم به تأیید مدل مورد نیاز قبل از قیمت‌گذاری کمک کنیم و در تطابق قطعات یدکی SMT مناسب برای تجهیزات قرارگیری سامسونگ و هانوا یاری رسانیم.
