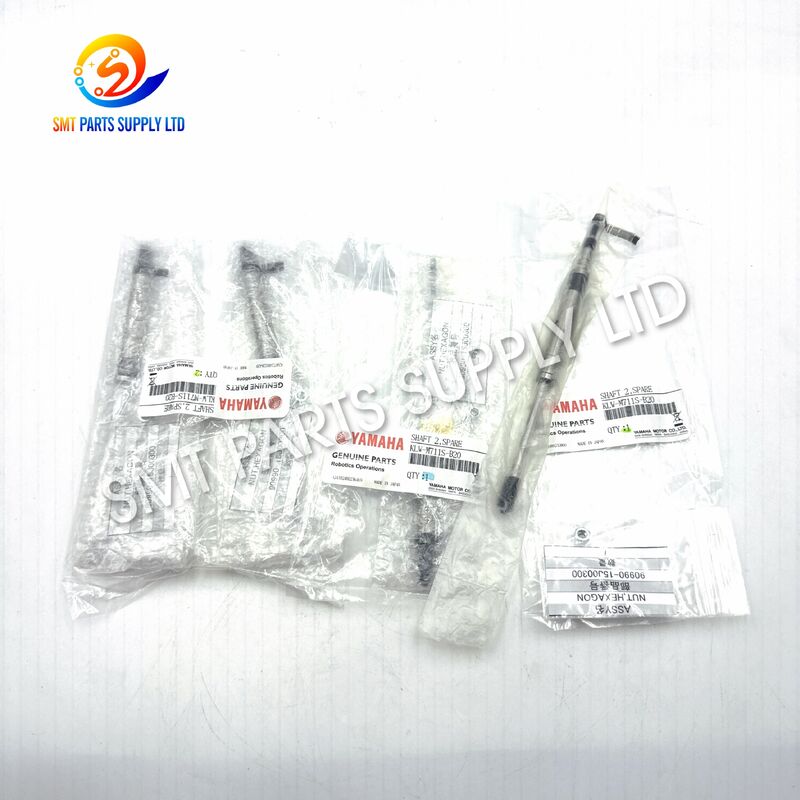

میله سر نازل 2 شفت YAMAHA KLW-M711S-B20 برای YSM10 YSM20R

YAMAHA KLW-M711S-B20 Shaft 2 یک قطعه مکانیکی دقیق است که در مکانیزم هد نازل دستگاه‌های SMT pick-and-place سازگار YSM10 و YSM20R استفاده می‌شود. این شفت، هدایت کنترل‌شده و پشتیبانی مکانیکی را برای حرکت عمودی مرتبط با مجموعه هد نازل فراهم می‌کند و به حفظ موقعیت دقیق نازل در حین برداشتن و قرار دادن قطعات کمک می‌کند.

در تولید SMT با سرعت بالا، حتی مقدار کمی سایش شفت، آلودگی، شل شدن یا تغییر شکل مکانیکی می‌تواند بر حرکت هد و تکرارپذیری قرارگیری تأثیر بگذارد. تعویض شفت فرسوده با مشخصات قطعه صحیح می‌تواند به بازیابی حرکت مکانیکی روان و حفظ عملکرد پایدار تولید کمک کند.

KLW-M711S-B20 برای شرکت‌های نگهداری ماشین‌آلات، تولیدکنندگان الکترونیک، کارگاه‌های تعمیر SMT، توزیع‌کنندگان قطعات یدکی و کارخانه‌هایی که تجهیزات قرارگیری YAMAHA را نگهداری می‌کنند، مناسب است. قبل از سفارش، به مشتریان توصیه می‌شود مدل دستگاه، پیکربندی هد، شماره قطعه موجود و موقعیت شفت را تأیید کنند.

مکانیزم هد نازل در طول تولید SMT به طور مداوم کار می‌کند. حرکت عمودی مکرر، چرخه‌های عملیاتی بالا، گرد و غبار، وضعیت گریس، بقایای قطعات، نصب نادرست یا بارگذاری مکانیکی طولانی مدت ممکن است به تدریج بر وضعیت شفت تأثیر بگذارد.

علل رایج عبارتند از:

یک شفت آسیب‌دیده همیشه باعث توقف فوری دستگاه نمی‌شود. در بسیاری از موارد، عملکرد ممکن است به تدریج قبل از ظاهر شدن یک هشدار واضح، بدتر شود.

علائم معمول ممکن است شامل حرکت ناپایدار نازل، مقاومت مکانیکی غیرعادی، لقی بیش از حد، حرکت نامنظم محور Z، عملکرد نامنظم برداشت، یا کاهش پایداری قرارگیری باشد.

هنگامی که بازرسی تأیید می‌کند که شفت 2 موجود فرسوده، خم شده، آسیب‌دیده یا دیگر به طور روان کار نمی‌کند، تعویض آن با قطعه صحیح KLW-M711S-B20 می‌تواند به بازیابی هدایت مکانیکی مناسب در مجموعه هد نازل کمک کند.

این تعویض به موارد زیر کمک می‌کند:

• حرکت عمودی روان هد نازل.
• موقعیت‌یابی مکانیکی ثابت.
• چرخه‌های برداشت و قرارگیری پایدار.
• کاهش لقی ناخواسته شفت.
• تعامل دقیق با اجزای هد مرتبط.
• عملکرد قابل اعتماد در طول تولید مداوم SMT.
• نگهداری پیشگیرانه آسان‌تر تجهیزات قدیمی.

برای بهترین نتایج، اجزای مرتبط اطراف شفت نیز باید در حین تعویض بازرسی شوند. نصب یک شفت جدید در حالی که سایر اجزای جفت‌شونده به شدت فرسوده باقی می‌مانند، ممکن است لقی مکانیکی را به طور کامل از بین نبرد.

هدف اصلی KLW-M711S-B20 Shaft 2 هدایت مکانیکی است نه کنترل الکتریکی.

عملکردهای عملیاتی آن عبارتند از:

شفت مسیری مکانیکی کنترل‌شده برای حرکت در داخل مکانیزم هد قرارگیری فراهم می‌کند. هدایت پایدار مهم است زیرا قرارگیری SMT نیاز به حرکت مکرر با سرعت بالا دارد.

موقعیت‌یابی دقیق نازل به رابطه مکانیکی بین شفت، نگهدارنده، ساختار متحرک و سایر اجزای هد بستگی دارد. سایش بیش از حد شفت می‌تواند لقی ناخواسته ایجاد کند.

در طول تولید، نازل به طور مکرر برای برداشتن قطعات از فیدرها و قرار دادن آنها روی PCB حرکت می‌کند. شفت به حفظ حرکت مکانیکی ثابت در طول این چرخه‌ها کمک می‌کند.

یک هد مکانیکی پایدار به موقعیت‌یابی تکرارپذیر نازل کمک می‌کند. بنابراین شفت نقش غیرمستقیم اما مهمی در حفظ ثبات جابجایی قطعات ایفا می‌کند.

این قطعه به عنوان یک جزء ساختاری داخلی و هدایت‌کننده حرکت در مجموعه هد نازل عمل می‌کند، نه به عنوان یک نازل مصرفی.

مشتریان باید قبل از سفارش بین موقعیت‌های مختلف شفت تمایز قائل شوند.

مهم: شفت 1 و شفت 2 نباید به طور خودکار قابل تعویض در نظر گرفته شوند. موقعیت، ابعاد و کاربرد آنها در مکانیزم هد ممکن است متفاوت باشد. همیشه قبل از تعویض، شماره قطعه اصلی را تأیید کنید.

KLW-M711S-B20 Shaft 2 عمدتاً برای نگهداری و تعمیر تجهیزات قرارگیری SMT YAMAHA سازگار استفاده می‌شود.

کارخانه‌هایی که از تجهیزات YSM10 یا YSM20R استفاده می‌کنند، ممکن است قطعات حیاتی هد را در انبار نگهداری کنند تا در صورت بروز سایش مکانیکی، زمان توقف دستگاه را کاهش دهند.

شفت را می‌توان در حین تعمیر هد نازل تعویض کرد، زمانی که بازرسی سایش غیرعادی، آسیب سطح، مقاومت مکانیکی یا لقی ناخواسته را شناسایی کند.

خطوط تولید SMT با چرخه بالا معمولاً بازرسی هد برنامه‌ریزی شده را انجام می‌دهند. وضعیت شفت را می‌توان به عنوان بخشی از نگهداری پیشگیرانه قبل از بروز مشکلات مکانیکی شدید بررسی کرد.

هنگام بازسازی یا سرویس ماشین‌های قرارگیری دست دوم، شفت‌های هد و قطعات مکانیکی مرتبط ممکن است قبل از بازگرداندن دستگاه به تولید نیاز به بازرسی یا تعویض داشته باشند.

شرکت‌های تعمیر SMT و ارائه‌دهندگان خدمات تجهیزات ممکن است قطعات مکانیکی سری KLW را برای پشتیبانی از نیازهای نگهداری مشتریان در انبار داشته باشند.

در طول یک چرخه قرارگیری SMT، دستگاه قطعات الکترونیکی را از فیدرها بازیابی کرده و طبق مختصات برنامه‌ریزی شده روی PCB قرار می‌دهد.

هد نازل باید در طول این فرآیند به طور روان و مکرر حرکت کند.

توالی معمول شامل موارد زیر است:

1. هد قرارگیری به سمت موقعیت فیدر حرکت می‌کند.
2. نازل به نقطه برداشت قطعه نزدیک می‌شود.
3. حرکت عمودی به نازل اجازه می‌دهد تا با قطعه تماس گرفته و آن را بردارد.
4. هد به سمت موقعیت قرارگیری PCB حرکت می‌کند.
5. نازل به ارتفاع قرارگیری برنامه‌ریزی شده پایین می‌آید.
6. قطعه روی PCB رها می‌شود.
7. نازل به موقعیت عملیاتی باز می‌گردد.
8. چرخه به طور مداوم تکرار می‌شود.

در این فرآیند، KLW-M711S-B20 Shaft 2 از هدایت مکانیکی مورد نیاز برای حرکت کنترل شده هد پشتیبانی می‌کند.

شفت به خودی خود حرکتی ایجاد نمی‌کند. در عوض، با مکانیزم هد اطراف، اجزای محرک، بلبرینگ‌ها، راهنماها، نگهدارنده‌ها و قطعات مرتبط برای حفظ حرکت پایدار همکاری می‌کند.

یک شفت که به درستی نصب شده باشد، باید بدون مقاومت غیرعادی، لقی بیش از حد یا تغییر شکل قابل مشاهده، مطابق با طراحی مکانیکی حرکت کند.

تکنسین‌های نگهداری ممکن است هنگام مشاهده یک یا چند مورد از شرایط زیر، به بازرسی شفت فکر کنند:

این علائم می‌توانند ناشی از سایر اجزای دستگاه نیز باشند. بنابراین، تکنسین‌ها باید قبل از تعویض شفت، تشخیص مناسبی انجام دهند.

انتخاب قطعات یدکی دستگاه SMT صرفاً بر اساس ظاهر می‌تواند منجر به اشتباه در سفارش شود. شفت‌های مشابه ممکن است ابعاد، موقعیت نصب یا پیکربندی‌های هد سازگار متفاوتی داشته باشند.

قبل از خرید KLW-M711S-B20، اطلاعات زیر را تأیید کنید.

مهمترین مرجع، شماره قطعه اصلی چاپ شده روی سوابق دستگاه، مستندات نگهداری، لیست قطعات یدکی یا بسته‌بندی است.

مدل مورد نیاز:

KLW-M711S-B20

این محصول برای تجهیزات قرارگیری YAMAHA سازگار از جمله موارد زیر در نظر گرفته شده است:

• YSM10
• YSM20R

پیکربندی دستگاه همچنان باید قبل از تأیید نهایی سفارش بررسی شود.

اطمینان حاصل کنید که قطعه مورد نیاز شفت 2 است، نه شفت 1 یا شفت هد دیگر.

مشتریان می‌توانند عکس‌های واضحی از شفت موجود و مجموعه هد اطراف آن را برای شناسایی بیشتر ارائه دهند.

اگر شفت قدیمی به شدت فرسوده است، راهنما، نگهدارنده، بلبرینگ، شیار، مهر و موم و سایر اجزای مکانیکی مربوطه را بررسی کنید.

تعویض همزمان قطعات فرسوده مرتبط ممکن است نتایج نگهداری بهتری به همراه داشته باشد.

طراحی شده بر اساس مشخصات شفت مورد نیاز برای کاربردهای هد نازل سازگار.

به حفظ حرکت مکانیکی روان و کنترل شده در داخل هد قرارگیری کمک می‌کند.

مفید برای نگهداری برنامه‌ریزی شده، تعمیر هد، بازسازی و تعویض قطعات فرسوده دستگاه.

KLW-M711S-B20 یک مرجع خرید واضح را فراهم می‌کند و به خریداران کمک می‌کند تا سردرگمی بین قطعات هد SMT که از نظر ظاهری شبیه هستند را کاهش دهند.

مناسب برای محیط‌های تولید الکترونیک حرفه‌ای که نیاز به تجهیزات قرارگیری قابل اعتماد دارند.

می‌تواند به عنوان یک قطعه یدکی حیاتی برای کارخانه‌هایی که از تجهیزات قرارگیری سری YSM استفاده می‌کنند، آماده شود.

نصب باید توسط تکنسین‌های آشنا با سرهای قرارگیری SMT انجام شود.

قبل از نصب:

• طبق رویه‌های نگهداری، برق دستگاه را خاموش کنید.
• موقعیت صحیح شفت را تأیید کنید.
• ناحیه نصب را تمیز کنید.
• اجزای مکانیکی اطراف را بازرسی کنید.
• به دنبال سایش غیرعادی یا آلودگی باشید.
• از ابزارهای نگهداری مناسب استفاده کنید.
• از خراش دادن سطح شفت دقیق خودداری کنید.
• برای روانکاری، از رویه نگهداری دستگاه پیروی کنید.
• پس از مونتاژ، حرکت روان را تأیید کنید.
• در صورت نیاز، کالیبراسیون یا بررسی دستگاه را انجام دهید.

هنگام تشخیص مقاومت غیرعادی، شفت را با زور در موقعیت خود قرار ندهید. نیروی بیش از حد ممکن است به شفت یا اجزای هد مرتبط آسیب برساند.

• در محیطی تمیز و خشک نگهداری شود.
• دور از مواد شیمیایی خورنده نگهداری شود.
• سطح شفت را از خراش محافظت کنید.
• از تماس مستقیم با رطوبت خودداری کنید.
• قبل از نصب، محصول را داخل بسته‌بندی محافظ نگه دارید.
• قطعات سنگین را مستقیماً روی شفت قرار ندهید.
• در صورت نیاز برای نگهداری طولانی مدت از محافظ ضد زنگ مناسب استفاده کنید.

KLW-M711S-B20 یک میله مکانیکی هد نازل شفت 2 است که در دستگاه‌های pick-and-place سازگار YSM10 و YSM20R استفاده می‌شود. این قطعه هدایت مکانیکی دقیق و حرکت عمودی هد نازل را در طول چرخه‌های برداشت و قرار دادن قطعات پشتیبانی می‌کند.

خیر. این خود نازل برداشت نیست. KLW-M711S-B20 یک شفت یا میله داخلی است که در مکانیزم هد نازل برای هدایت و پشتیبانی حرکت مکانیکی دقیق استفاده می‌شود.

آنها نباید به طور خودکار قابل تعویض در نظر گرفته شوند. KLW-M711S-A2 با شفت 1 مرتبط است، در حالی که KLW-M711S-B20 شفت 2 است. همیشه قبل از سفارش، شماره قطعه اصلی و موقعیت نصب را تأیید کنید.

لطفاً KLW-M711S-B20 را به عنوان شماره قطعه مورد نیاز، مدل دستگاه، تعداد و در صورت امکان عکس‌های واضحی از قطعه موجود یا هد قرارگیری ارائه دهید. این به تأیید قطعه صحیح قبل از ارسال کمک می‌کند.

تعویض ممکن است در صورتی لازم باشد که بازرسی سایش قابل مشاهده، خم شدن، آسیب سطح، لقی بیش از حد، مقاومت غیرعادی یا حرکت مکانیکی ناپایدار را شناسایی کند. مجموعه کامل هد نازل نیز باید از نظر سایش مرتبط بررسی شود.
