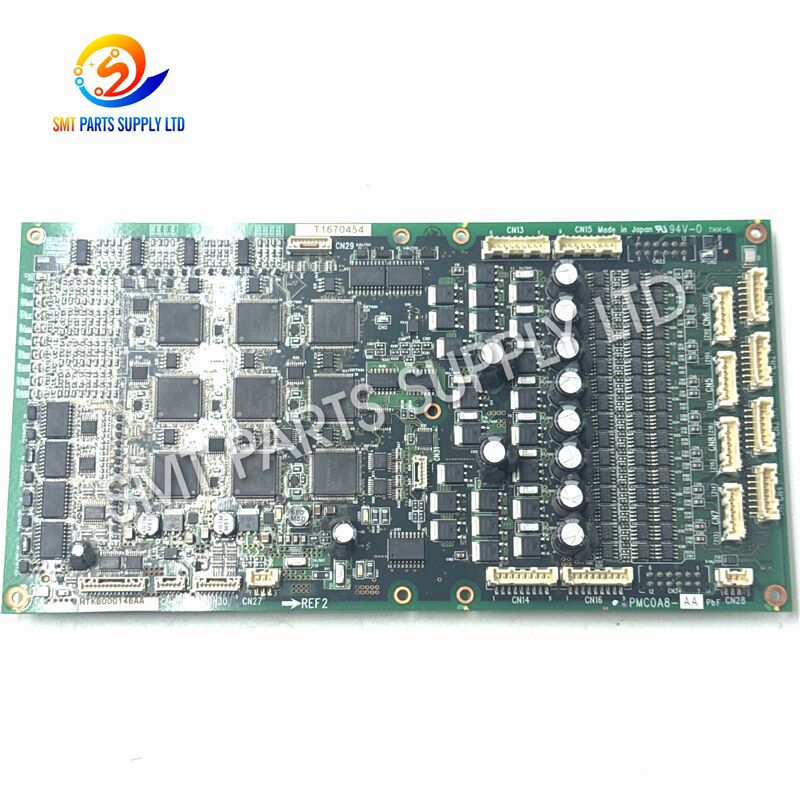

برد کنترل محور Z Panasonic MTKB000146AA برای پایه 16 سر NPM-D3

پاناسونیک MTKB000146AA Z-Axis Control Board برای NPM-D3 16-Head Mounter

درپاناسونیک MTKB000146AA Z-Axis Control Boardیک قطعه کنترل الکترونیکی برای وزن سبک استسیستم قرار دادن 16 نوزل و 16 سراستفاده می شود در ساز و سامان نصب NPM-D3 SMT سازگار.N610164162AAاستفاده اصلی آن کنترل و هماهنگی حرکت محور Z در داخل سیستم قرار دادن سر است.

در طول تولید SMT، سر قرار دادن به طور مکرر به مواد تغذیه ای نزدیک می شود، اجزای را بالا می برد، به مختصات PCB سفر می کند، به ارتفاع قرار دادن برنامه ریزی شده کاهش می یابد، اجزای را آزاد می کند،و بازده برای چرخه بعدیبنابراین کنترل محور قابل اعتماد برای عملکرد بدون وقفه ماشین ضروری است.

MTKB000146AA برای بخش های تعمیرات کارخانه های SMT، شرکت های تعمیر تجهیزات، سازندگان EMS، تعمیر کنندگان ماشین مناسب است.و توزیع کنندگان قطعات یدکی که نیاز به یک صفحه کنترل سر NPM به وضوح مشخص دارند.

مشکلات محور Z می تواند کل چرخه قرار دادن را قطع کند زیرا حرکت عمودی سر برای هر دو پیکاپ و نصب قطعات مورد نیاز است.

علل رایج که نیاز به بازرسی دارند عبارتند از:

يه آلارم محور Zبه طور خودکار به این معنی نیست که MTKB000146AA شکست خورده استقبل از تعویض، کل سیستم کنترل سر باید بررسی شود.

پرسنل تعمیر و نگهداری می توانند صفحه کنترل و اجزای مربوطه را در صورت برخورد با:

• شکست در راه اندازی محور Z
• حرکات عمودي غيرطبيعي سر
• سر قادر به بالا رفتن یا پایین آمدن به درستی نیست.
• توقف محور متناوب
• هشدار های مکرر محور سر
• وقفه تو تسلسل جمع کردن
• وقفه چرخه قرار دادن
• اختلال در ارتباط با کنترل سر
• پاسخ نامنظم بعد از راه اندازی دستگاه
• شکست تکراری از همان بخش سر

تشخیص صحیح مهم است زیرا علائم مشابه نیز ممکن است توسط موتورها، سنسورها، کابل ها، کانکتورها یا اجزای مکانیکی ایجاد شود.

کد آلارم ماشین، وضعیت کار، سر آسیب دیده و اینکه آیا مشکل به طور مداوم یا وقتا وقتا رخ می دهد را ثبت کنید.

برچسب شناسايي بر روی صفحه نصب شده را بررسی کنید.

برای این محصول، مدل اصلی این است:

MTKB000146AA

مرجع مربوط به قطعات یدکی نیز تابلو را با موارد زیر مرتبط می کند:

N610164162AA

قبل از تعویض تخته، بررسی کنید:

• حالت قفل کنتاکتور
• پاکسازی تماس
• ترمینال های خم شده
• آسیب به کابل
• سیم کشی گسسته.
• نشانه هاي گرم شدن زياد
• اکسیداسیون یا آلودگی

بررسی کنید که آیا مشکل می تواند از:

• موتور محور Z
• رمزگذاری کننده یا بازخورد موقعیت.
• حسگرها
• سیم کشی سر.
• راهنماي ميكانيكي
• منبع برق
• مدار هدايت مرتبط

هنگامی که خرابی صفحه تایید شد، جایگزین صحیح را با استفاده از روش های حرفه ای ESD نصب کنید.

پس از تعویض، بررسی شروع، حرکت سر، عملکرد برداشت، عملیات قرار دادن، و اینکه آیا آلارم اصلی بازگشت.

MTKB000146AA به طور خاص توسط تامین کنندگان قطعات یدکی به عنوان یک تخته سبک 16 سر نوزل در محور Z برای برنامه های NPM-D3 شناخته شده است.

جدول زیر برای خریداران مقایسه تخت های کنترل سر NPM مفید است.مرجع برنامه ها، نه جایگزین های خودکارپیکربندی های مختلف نوزل سر ممکن است نیاز به تخته های مختلف.

مهم:فقط بر اساس ظاهر تخته سفارش ندهید. همیشه شماره قطعه دقیق، تولید ماشین، پیکربندی سر نوزل، طرح اتصال و تجدید تخته را مقایسه کنید.

MTKB000146AA می تواند به عنوان یک جایگزین نگهداری استفاده شود زمانی که یک صفحه کنترل 16 سر Z-axis با وزن مناسب تایید شده است.

کارخانه های EMS که چندین خط SMT را اداره می کنند اغلب تخته های الکترونیکی حیاتی را به عنوان موجودی ذخیره نگه می دارند تا زمان خرید اضطراری را کاهش دهند.

ارائه دهندگان تعمیرات SMT می توانند در طول کار تعمیر کنترل سر NPM تشخیص داده شده از صفحه استفاده کنند.

شرکت هایی که ماشین های استفاده شده NPM را بازسازی می کنند ممکن است قبل از آزمایش تجهیزات و استفاده مجدد از آنها، نیاز به جایگزینی تخته های کنترل الکترونیکی داشته باشند.

این قطعه برای تامین کنندگان قطعات یدکی تخصصی SMT که از کارخانه های اروپا، آمریکای شمالی و آسیای جنوب شرقی پشتیبانی می کنند مناسب است.

محور Z محور حرکت عمودی است که توسط یک سر قرار دادن در طول برداشت و نصب قطعات استفاده می شود.

1. فرماندهی قرار دادن
2. به موقعیت جمع آوری حرکت کنید
3. نزول محور Z
4. جمع آوری قطعات
5. سر بالا
6. انتقال به PCB
7. قرار دادن نزول
8. آزادسازی اجزای
9. برگرد

تخته کنترل در داخل سیستم الکترونیکی ماشین کار می کند تا از دنباله کنترل محور تکراری که توسط سر قرار دادن سازگار مورد نیاز است پشتیبانی کند.

یک دستگاه قرار دادن با سرعت بالا حرکت عمودی را به طور مداوم در طول تولید تکرار می کند.

کنترل پایدار به:

• پيگيري قطعات قابل اعتماد
• حرکت کنترل شده نوزل
• دنباله ي درست قرار دادن
• چرخه ماشين ثابت
• هشدار های غیرمنتظره سر را کاهش داد.
• عملکرد تولیدی پایدار

اگر حرکت محور Z ناپایدار شود، تولید ممکن است حتی زمانی که سیستم های ماشین باقی مانده به درستی کار می کنند متوقف شود.

به همین دلیل، تیم های تعمیر و نگهداری باید مشکلات محور را به صورت سیستماتیک حل کنند، نه اینکه بلافاصله قطعات را جایگزین کنند.

قطعات موجود باید برای دقیقMTKB000146AAشناسايي

بعضي از ليست هاي قطعات يابيN610164162AAبا MTKB000146AA برای کاربرد سبک 16 نوزل در محور Z.

تأیید کنید که سیستم قرار دادن نصب شده از پیکربندی مناسب 16 سر / 16 نوزل استفاده می کند.

MTKB000146AA به طور معمول برای برنامه های NPM-D3 ذکر شده است.

برای بررسی دقیق، عکس های روشن ارائه دهید که نشان می دهد:

• تمام سي پي آي
• برچسب شماره بخش
• ترتیب کانکتور
• اصلاحات هیئت مدیره.
• برچسب های شناسایی اضافی

تخته های NPM مشابه می توانند به اندازه های مختلف سر یا محور های مختلف خدمت کنند.

از آنجا که MTKB000146AA یک PCB الکترونیکی است، استفاده مناسب از آن مهم است.

• تجهیزات رو به درستی خاموش کنید.
• برق رو قطع کن
• از محافظت ضد استاتیک استفاده کنید.
• شماره قطعه ی جایگزین رو تایید کنید
• در صورت لزوم از موقعیت کابل های موجود عکس بگیرید.

• از لمس مستقیم اجزای الکترونیکی اجتناب کنید.
• کنتاکتورها رو مجبور به جای خودشون نکنین
• جهت گير کنتاکتور رو چک کن
• مطمئن شو که تمام کابل ها به درستی نصب شده اند
• از ورود ابزارها یا مواد خارجی به دستگاه جلوگیری کنید.

• تجهیزات را مطابق با روش های نگهداری راه اندازی کنید.
• تشكيلات طبيعي رو تاييد کنيد
• حرکات سر رو تماشا کن
• عملیات جمع آوری و قرار دادن را چک کنید.
• تایید کنید که آلارم اصلی حذف شده است.
• قبل از بازگشت به حجم عادی، یک آزمایش تولید انجام دهید.

بوردهای SMT الکترونیکی باید در برابر برق ایستاتیک، رطوبت، ضربه و آلودگی محافظت شوند.

برای موجودی های ضروری، کارت باید در بسته بندی محافظ باقی بماند تا زمانی که برای نصب مورد نیاز باشد.

MTKB000146AA یک PCB کنترل سر است که برای کاربرد آسان 16 نوزل در محور Z در تجهیزات قرار دادن NPM-D3 SMT سازگار استفاده می شود.آن را پشتیبانی کنترل الکترونیکی مورد نیاز برای حرکت عمودی قرار دادن سر.

چندین مرجع قطعات یدکی SMT MTKB000146AA را با N610164162AA برای تخته سبک 16 نوزل محور Z مرتبط می کنند.خریداران هنوز هم باید برچسب PCB نصب شده و پیکربندی ماشین قبل از سفارش مقایسه.

نباید فرض کرد که قابل تعویض است. MTKB000052AA برای یک برنامه 8 نوزل سبک در نظر گرفته شده است، در حالی که MTKB000146AA با یک پیکربندی 16 نوزل سبک در نظر گرفته شده است.

نه، علائم مشابهی می تواند ناشی از کابل ها، کانکتورها، موتورها، سنسورها، مقاومت مکانیکی، سیگنال های بازخورد یا مشکلات برق باشد.قبل از تعویض PCB، سیستم محوری کامل باید تشخیص داده شود..

لطفا MTKB000146AA، مدل ماشین، پیکربندی سر، مقدار، کشور مقصد و عکس های روشن برچسب PCB موجود و کانکتورها را ارسال کنید.این اطلاعات به کاهش خطاهای سازگاری کمک می کند.

نیازMTKB000146AA تخته کنترل محور Z برای یک NPM-D3 16 سر نصب?

لطفاً بفرستید:

• شماره قسمت
• مدل ماشين
• تنظیمات سر
• مقدار مورد نياز
• عکس های موجود هیئت مدیره
• کشور مقصد
• شرایط لازم

ما ميتونيم کمک کنيمبررسی مدل، بررسی سازگاری، قیمت گذاری، تأیید موجودی، الزامات بسته بندی و ترتیبات حمل و نقل بین المللی.

برای یک نقل قول سریع و تطابق دقیق محصول، درخواست قطعات یدکی SMT خود را ارسال کنید.
