تعویض نازل 16 نازل پاناسونیک N610087794AA N610074584AA برای پایه NPM

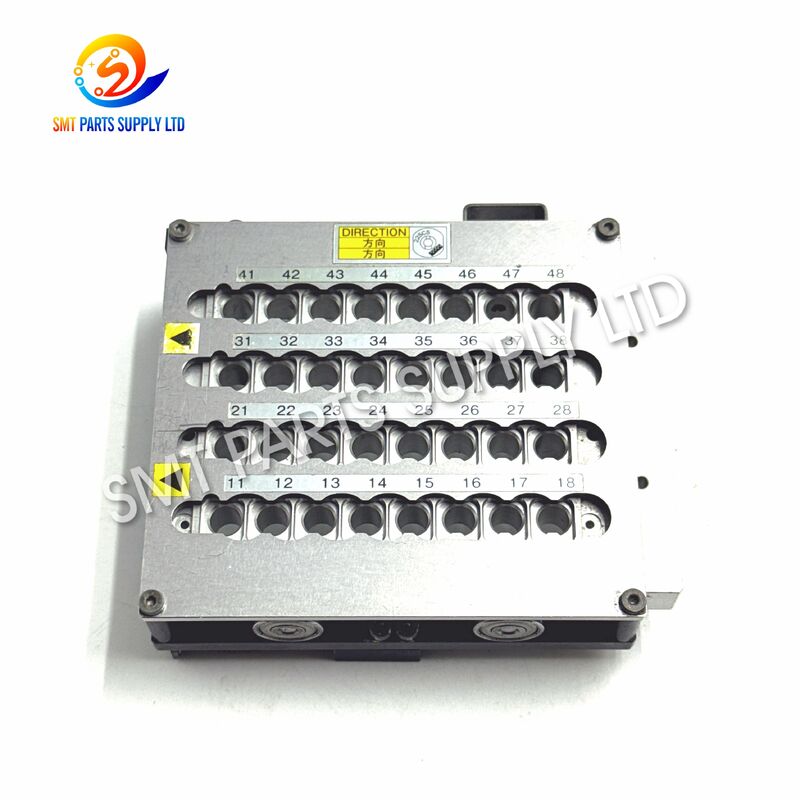

تغییر دهنده نازل پاناسونیک N610087794AA / N610074584AA یک قطعه اختصاصی دستگاه SMT است که برای استفاده با پیکربندی‌های سازگار سر 16 نازله در تجهیزات انتخاب و قرار دادن NPM طراحی شده است. این واحد که در ناحیه مدیریت نازل دستگاه نصب می‌شود، موقعیت‌های ذخیره‌سازی مشخصی را فراهم می‌کند که نازل‌های قرار دادن می‌توانند در طول تولید خودکار نگهداری و به آنها دسترسی داشته باشند. این امر به سر قرار دادن اجازه می‌دهد تا انواع نازل را بر اساس الزامات قطعه بدون اتکا به تعویض مکرر دستی نازل تغییر دهد.

برای کارخانه‌های SMT که مونتاژهای PCB مختلط را اجرا می‌کنند، یک تغییر دهنده نازل با عملکرد صحیح برای حفظ عملکرد مداوم تجهیزات مهم است. سایش، آلودگی، آسیب مکانیکی، موقعیت نادرست نازل، یا تخریب مجموعه تغییر دهنده می‌تواند در تبادل خودکار نازل اختلال ایجاد کند. جایگزینی یک واحد آسیب دیده با پیکربندی شماره قطعه صحیح می‌تواند به بازیابی مدیریت قابل اعتماد نازل و کاهش وقفه‌های غیرضروری تولید کمک کند.

ارجاعات N610087794AA و N610074584AA باید همیشه قبل از سفارش با پیکربندی دستگاه، نوع سر، واحد نصب شده موجود و مستندات تجهیزات بررسی شوند.

دستگاه‌های انتخاب و قرار دادن مدرن بسیاری از قطعات الکترونیکی مختلف را در یک برنامه تولید پردازش می‌کنند. بسته‌های مختلف ممکن است به ابعاد نازل، هندسه نوک، ویژگی‌های خلاء یا روش‌های هندلینگ متفاوتی نیاز داشته باشند.

بنابراین سر قرار دادن نمی‌تواند همیشه از یک نوع نازل در طول یک برنامه مونتاژ PCB استفاده کند.

یک تغییر دهنده نازل موقعیت‌های ذخیره‌سازی سازمان‌یافته‌ای را فراهم می‌کند که به دستگاه اجازه می‌دهد نازل‌ها را بر اساس الزامات تولید برنامه‌ریزی شده مبادله کند.

گروه‌های معمول قطعات که ممکن است به انتخاب نازل‌های مختلف نیاز داشته باشند عبارتند از:

خود تغییر دهنده، قرار دادن قطعه را انجام نمی‌دهد. در عوض، بخشی از فرآیند مدیریت نازل را که از سر قرار دادن پشتیبانی می‌کند، تشکیل می‌دهد.

تغییر دهنده نازل در طول تولید عادی SMT به طور مکرر کار می‌کند. بسته به ترکیب محصول و برنامه‌ریزی دستگاه، تغییرات نازل ممکن است بارها در طول شیفت‌های تولید رخ دهد.

عملیات طولانی مدت می‌تواند چندین مشکل نگهداری ایجاد کند.

بارگذاری و تخلیه مکرر نازل ممکن است به تدریج سطوح موقعیت‌یابی، نگهدارنده‌ها، راهنماها یا سایر رابط‌های مکانیکی را فرسوده کند.

اگر نازل دیگر به درستی در موقعیت ذخیره‌سازی خود قرار نگیرد، سر ممکن است در طول عملیات برداشت یا بازگشت با مشکل مواجه شود.

گرد و غبار، باقی مانده خمیر لحیم، ذرات شار، باقی مانده چسب و آلودگی عمومی کارخانه ممکن است در اطراف تغییر دهنده نازل جمع شوند.

آلودگی می‌تواند بر نشست نازل تأثیر بگذارد و در تبادل روان نازل اختلال ایجاد کند.

نازلی که به درستی ننشسته است ممکن است موقعیت برداشت ناپایداری ایجاد کند.

علل معمول عبارتند از:

• موقعیت ذخیره‌سازی آسیب دیده؛
• آلودگی؛
• رابط‌های مکانیکی فرسوده؛
• انتخاب نادرست نازل؛
• نصب نادرست؛
• پیکربندی تغییر دهنده ناسازگار.

برخورد، عملیات نگهداری نادرست، نازل در جای نامناسب قرار گرفته، یا حرکت غیرعادی دستگاه ممکن است بخشی از مجموعه تغییر دهنده را آسیب برساند.

حتی تغییر شکل نسبتاً کوچک نیز می‌تواند مهم باشد زیرا تبادل نازل به موقعیت‌یابی مکانیکی قابل تکرار بستگی دارد.

دستگاه‌هایی که برای مدت طولانی کار می‌کنند ممکن است در طول نگهداری پیشگیرانه یا بازسازی نیاز به تعویض قطعات مدیریت نازل داشته باشند.

در دسترس نگه داشتن یک تغییر دهنده نازل یدکی مناسب می‌تواند زمان بازیابی را هنگام غیرقابل استفاده شدن یک واحد نصب شده کوتاه کند.

این علائم به طور خودکار به معنای نقص تغییر دهنده نازل نیستند. هشدارهای دستگاه همچنین می‌توانند مربوط به نازل‌ها، سنسورها، سرهای قرار دادن، سیستم‌های پنوماتیک، تنظیمات نرم‌افزار، کالیبراسیون یا سایر اجزای مکانیکی باشند.

بنابراین عیب‌یابی صحیح باید قبل از تعویض انجام شود.

هنگامی که بازرسی تأیید می‌کند که تغییر دهنده نازل موجود آسیب دیده، فرسوده، آلوده فراتر از بازیابی عملی، یا از نظر مکانیکی نامناسب است، تعویض با یک واحد مطابق صحیح می‌تواند عملکرد ذخیره‌سازی و تبادل نازل را بازیابی کند.

روش خرید توصیه شده ساده است:

برچسب، لیست قطعات دستگاه، سوابق نگهداری، یا واحد نصب شده فعلی را بررسی کنید.

شماره‌های مرجع ارائه شده برای این محصول عبارتند از:

• N610087794AA
• N610074584AA

از آنجایی که بازنگری‌های دستگاه می‌توانند متفاوت باشند، قطعه را فقط بر اساس نام خانواده دستگاه انتخاب نکنید.

تأیید کنید که تجهیزات از پیکربندی سر 16 نازله مربوطه استفاده می‌کنند.

تغییر دهنده‌های نازل برای ساختارهای سر مختلف نباید به طور خودکار قابل تعویض در نظر گرفته شوند.

عکس‌ها به خصوص زمانی مفید هستند که دستگاه ارتقا یافته، بازسازی شده، یا قبلاً تعمیر شده باشد.

عکس‌های توصیه شده عبارتند از:

• تغییر دهنده نازل کامل؛
• برچسب شناسایی؛
• رابط نصب؛
• ناحیه اتصال در صورت لزوم؛
• برچسب مدل دستگاه؛
• سر قرار دادن.

قبل از سفارش، مرجع درخواستی را با پیکربندی موجودی موجود مقایسه کنید.

این امر خرید نادرست و زمان خرابی غیرضروری دستگاه را کاهش می‌دهد.

مهم: ابعاد دقیق، وزن، ترکیب مواد، قابلیت تعویض بازنگری، و پیکربندی خاص دستگاه باید قبل از ورود به مشخصات خرید از واحد عرضه شده واقعی تأیید شود.

این دو شماره ممکن است در سوابق تأمین، پیکربندی دستگاه، یا مراجع تعویض ظاهر شوند. قابلیت تعویض دقیق آنها باید بر اساس دستگاه نصب شده تأیید شود و نه صرفاً بر اساس توضیحات محصول مشابه فرض شود.

تغییر دهنده نازل N610087794AA / N610074584AA عمدتاً در تجهیزات تولید SMT که مدیریت خودکار نازل مورد نیاز است استفاده می‌شود.

کاربردهای معمول عبارتند از:

تیم‌های نگهداری ممکن است تغییر دهنده نازل را هنگام نشان دادن سایش، آسیب، آلودگی، یا موقعیت نامنظم نازل در واحد نصب شده اصلی، تعویض کنند.

بخش‌های تعمیر دستگاه ممکن است هنگام عیب‌یابی خطاهای خودکار تغییر نازل از این واحد استفاده کنند.

تجهیزات تولیدی استفاده شده که تحت بازسازی قرار می‌گیرند ممکن است قبل از بازگشت به سرویس نیاز به بازرسی و تعویض قطعات ذخیره‌سازی نازل داشته باشند.

کارخانه‌هایی که چندین دستگاه سازگار را اجرا می‌کنند ممکن است مجموعه‌های تغییر دهنده نازل را به عنوان موجودی نگهداری حیاتی نگه دارند.

این مفید است زیرا انتظار برای یک قطعه جایگزین پس از خرابی تجهیزات می‌تواند زمان خرابی را افزایش دهد.

شرکت‌های خدمات دستگاه SMT ممکن است قطعات تغییر دهنده نازل گمشده یا آسیب دیده را قبل از تحویل ماشین‌آلات بازسازی شده تعویض کنند.

تغییر دهنده نازل با سر قرار دادن و سیستم کنترل دستگاه کار می‌کند.

یک توالی تبادل نازل ساده شده به شرح زیر است.

برنامه تولید دستگاه انواع مختلف قطعات را با نازل‌های قرار دادن مناسب مرتبط می‌کند.

هنگامی که قطعه بعدی به پیکربندی نازل دیگری نیاز دارد، دستگاه برای تبادل نازل آماده می‌شود.

سر قرار دادن به موقعیت تغییر نازل برنامه‌ریزی شده سفر می‌کند.

موقعیت دقیق تغییر دهنده مهم است زیرا سر باید با موقعیت ذخیره‌سازی نازل مورد نیاز تراز شود.

نازل نصب شده فعلی در موقعیت تغییر دهنده تعیین شده خود قرار می‌گیرد.

نازل باید به درستی بنشیند تا ذخیره‌سازی قابل اعتماد و استفاده مجدد بعدی را امکان‌پذیر کند.

سر به موقعیت ذخیره‌سازی حاوی نازل مورد نیاز حرکت می‌کند.

سر نازل انتخاب شده را درگیر می‌کند.

پس از برداشت موفقیت‌آمیز، دستگاه می‌تواند فرآیند قرار دادن برنامه‌ریزی شده خود را ادامه دهد.

نازل تازه انتخاب شده سپس برای برداشتن و قرار دادن قطعات اختصاص داده شده استفاده می‌شود.

این گردش کار خودکار به تجهیزات اجازه می‌دهد تا انواع قطعات مختلط را به طور موثر پردازش کند بدون اینکه هر بار نیاز به تعویض دستی نازل باشد.

تبادل خودکار نازل به دستگاه اجازه می‌دهد تا بین نازل‌های مناسب بدون تعویض دستی آنها توسط اپراتورها در طول تولید عادی، تغییر کند.

مونتاژهای PCB اغلب حاوی اندازه‌های بسته‌بندی متعدد قطعات هستند. یک تغییر دهنده نازل به سیستم قرار دادن اجازه می‌دهد تا در صورت نیاز به انواع مختلف نازل دسترسی داشته باشد.

ذخیره‌سازی و تبادل قابل اعتماد نازل به کاهش وقفه‌های مربوط به هندلینگ نازل کمک می‌کند.

یک مرجع قطعه یدکی شناخته شده، سازماندهی موجودی تعویض را برای تیم‌های نگهداری آسان‌تر می‌کند.

موقعیت‌های ذخیره‌سازی مشخص به اپراتورها کمک می‌کند تا نازل‌های دستگاه را بر اساس الزامات تولید سازماندهی کنند.

کارخانه‌ها می‌توانند تغییر دهنده را در طول نگهداری برنامه‌ریزی شده بازرسی کرده و مجموعه‌های آسیب دیده را قبل از ایجاد زمان خرابی طولانی تعویض کنند.

انتخاب واحد صحیح بیش از شناسایی نام تجاری دستگاه است.

از چک لیست زیر استفاده کنید.

برای قطعات یدکی صنعتی، شماره قطعه معمولاً باید اولین مرجع خرید باشد.

خانواده‌های دستگاه می‌توانند شامل چندین نسل و پیکربندی اختیاری باشند.

بنابراین، خریدار باید از سفارش صرفاً با گفتن خودداری کند:

"تغییر دهنده نازل NPM."

یک پرس و جو بهتر این است:

"تغییر دهنده نازل N610087794AA برای سر 16 نازله NPM."

ارائه مرجع دوم، N610074584AA، در صورت لزوم می‌تواند بیشتر به تأیید کمک کند.

همان خانواده دستگاه NPM می‌تواند با آرایش‌های مختلف سر قرار دادن پیکربندی شود.

نباید به طور خودکار فرض کرد که یک تغییر دهنده طراحی شده در اطراف یک پیکربندی سر برای هر پیکربندی دیگر مناسب است.

قبل از سفارش، ارائه دهید:

• مدل دستگاه؛
• شماره سریال دستگاه در صورت موجود بودن؛
• شماره قطعه تغییر دهنده نازل؛
• نوع سر؛
• عکس‌های واضح.

این اطلاعات دقت شناسایی را بهبود می‌بخشد.

هنگامی که یک دستگاه برای سال‌ها کار کرده است، ممکن است قطعه یدکی نصب شده قبلاً تعویض شده باشد.

بنابراین مقایسه عکس‌ها می‌تواند مفید باشد.

زاویه‌های عکس توصیه شده:

هر مشکل تغییر دهنده نازل نیاز به تعویض ندارد.

تمیز کردن ممکن است در صورتی مناسب باشد که مشکل عمدتاً ناشی از آلودگی قابل حذف باشد و مجموعه هیچ آسیب مکانیکی نداشته باشد.

تعویض باید در صورت وجود در نظر گرفته شود:

• ساختار شکسته؛
• تغییر شکل؛
• سایش بیش از حد؛
• موقعیت نازل آسیب دیده؛
• خرابی مکرر پس از تمیز کردن صحیح؛
• قطعات مکانیکی گمشده؛
• نشست نامعتبر نازل.

تصمیم نگهداری باید بر اساس وضعیت واقعی دستگاه باشد.

نصب باید توسط پرسنل آشنا با تجهیزات قرار دادن SMT انجام شود.

قبل از سرویس:

• تولید را طبق رویه کارخانه متوقف کنید؛
• دستگاه را در وضعیت نگهداری ایمن قرار دهید؛
• در صورت لزوم نازل‌ها را بردارید؛
• موقعیت تغییر دهنده نصب شده را ثبت کنید؛
• مناطق نصب را بازرسی کنید؛
• از ورود آلودگی خودداری کنید؛
• قبل از راه‌اندازی مجدد تولید، نصب صحیح را تأیید کنید.

پس از تعویض، قبل از بازگشت به تولید عادی، عملکرد تبادل نازل دستگاه را تأیید کنید.

یک تست عملکردی باید بررسی کند که آیا نازل‌ها می‌توانند به طور مداوم ذخیره، انتخاب، برداشته و بازگردانده شوند.

نگهداری مناسب می‌تواند به افزایش عمر مفید قطعات مدیریت نازل کمک کند.

ناحیه ذخیره‌سازی نازل را برای گرد و غبار، زباله، آلودگی مربوط به لحیم و ذرات خارجی بازرسی کنید.

یک نازل آسیب دیده یا آلوده ممکن است علائمی ایجاد کند که شبیه به مشکلات تغییر دهنده به نظر می‌رسد.

هر دو قطعه را بازرسی کنید.

هنگامی که نازل‌ها به طور عادی نمی‌نشینند، آنها را با زور وارد موقعیت‌های ذخیره‌سازی نکنید.

ابتدا علت را تعیین کنید.

سوابق نگهداری می‌تواند به شناسایی مشکلات تکراری و ساده‌سازی خرید قطعات یدکی آینده کمک کند.

کارخانه‌هایی با نرخ استفاده بالا ممکن است از نگهداری قطعات حیاتی دستگاه به صورت محلی بهره‌مند شوند.

مقدار یدکی مناسب بستگی به موارد زیر دارد:

• تعداد دستگاه‌ها؛
• ساعات تولید؛
• استراتژی نگهداری؛
• الزامات زمان تحویل؛
• نرخ خرابی تاریخی.

برای خریدارانی که قطعات یدکی دستگاه SMT را تأمین می‌کنند، شناسایی صحیح اغلب ارزشمندتر از انتخاب یک قطعه فقط بر اساس نام محصول عمومی است.

برای پرس و جوهای N610087794AA / N610074584AA، تأیید سازگاری را می‌توان با استفاده از اطلاعات ارائه شده توسط خریدار انجام داد.

اطلاعات پرس و جو توصیه شده:

ارائه اطلاعات کامل می‌تواند فرآیند قیمت‌گذاری و تأیید را کوتاه کند.

برای قطعات یدکی SMT صنعتی، بازرسی بصری و پیکربندی باید بر روی نواحی مربوط به نصب و استفاده عملی تمرکز کند.

نقاط بررسی معمول ممکن است شامل موارد زیر باشد:

• شناسایی محصول؛
• سازگاری شماره قطعه؛
• کامل بودن ساختاری؛
• موقعیت‌های ذخیره‌سازی نازل؛
• آسیب مکانیکی قابل مشاهده؛
• مناطق نصب؛
• محافظت بسته بندی.

هر گونه نیاز تست خاص باید قبل از سفارش اطلاع داده شود.

تغییر دهنده نازل باید برای محافظت از رابط‌های مکانیکی و موقعیت‌های ذخیره‌سازی در طول حمل و نقل بسته‌بندی شود.

ملاحظات معمول بسته بندی عبارتند از:

• محافظ ضد ضربه؛
• بسته بندی داخلی تمیز؛
• کوشن محافظ؛
• کارتن بیرونی مناسب؛
• برچسب گذاری برای شناسایی قطعه.

برای حمل و نقل بین المللی، بسته بندی را می‌توان بر اساس تعداد و روش حمل و نقل انتخاب کرد.

هنگام درخواست قیمت، لطفاً ارسال کنید:

شماره قطعه:N610087794AA / N610074584AA
محصول:تغییر دهنده نازل سر 16 نازله
دستگاه:دستگاه انتخاب و قرار دادن NPM
تعداد:تعداد مورد نیاز
شرایط:شرایط مورد نیاز
عکس‌ها:عکس‌های واحد موجود در صورت موجود بودن
کشور تحویل:کشور مقصد

ارائه این اطلاعات امکان بررسی سریعتر محصول و آماده‌سازی قیمت را فراهم می‌کند.

پاسخ: این یک تغییر دهنده نازل است که با پیکربندی‌های سازگار سر 16 نازله در تجهیزات انتخاب و قرار دادن NPM استفاده می‌شود. هدف اصلی آن فراهم کردن موقعیت‌های ذخیره‌سازی سازمان‌یافته نازل و پشتیبانی از فرآیند تبادل خودکار نازل دستگاه در طول قرار دادن قطعات SMT است.

پاسخ: قابلیت تعویض را صرفاً بر اساس توضیحات محصول مشابه فرض نکنید. شماره قطعه نصب شده، پیکربندی سر قرار دادن، مدل دستگاه، بازنگری و مجموعه فیزیکی باید قبل از خرید بررسی شوند. ارسال عکس‌های واحد موجود برای تأیید توصیه می‌شود.

پاسخ: خیر. این محصول یک مجموعه تغییر دهنده نازل است و نه یک نازل قرار دادن SMT منفرد. این نازل‌ها را که توسط سر قرار دادن در طول تولید استفاده می‌شوند، ذخیره و تبادل آنها را پشتیبانی می‌کند.

پاسخ: مدل دستگاه، شماره قطعه موجود، پیکربندی سر، تعداد و عکس‌های واضح از تغییر دهنده نصب شده را ارسال کنید. بررسی این جزئیات قبل از حمل و نقل قابل اعتمادترین راه برای کاهش انتخاب نادرست قطعه یدکی است.

پاسخ: تعویض ممکن است در صورت آسیب فیزیکی، تغییر شکل، موقعیت نازل فرسوده، خطاهای مکرر تبادل، یا نشست نامعتبر نازل که از طریق بازرسی، تمیز کردن یا نگهداری مناسب قابل اصلاح نیست، مورد نیاز باشد.

به یک تغییر دهنده نازل N610087794AA یا N610074584AA برای تجهیزات تولید SMT خود نیاز دارید؟

برای ما ارسال کنید شماره قطعه، مدل دستگاه، نوع سر، تعداد مورد نیاز و عکس‌های واحد موجود. ما می‌توانیم به بررسی پیکربندی درخواستی و آماده‌سازی قیمت بر اساس الزامات خرید شما کمک کنیم.

برای پروژه‌های نگهداری، موجودی قطعات یدکی خط تولید، بازسازی دستگاه، یا نیازهای تعویض فوری، با لیست قطعات خود برای اطلاعات در دسترس بودن، بررسی سازگاری، بسته بندی و تحویل با ما تماس بگیرید.
