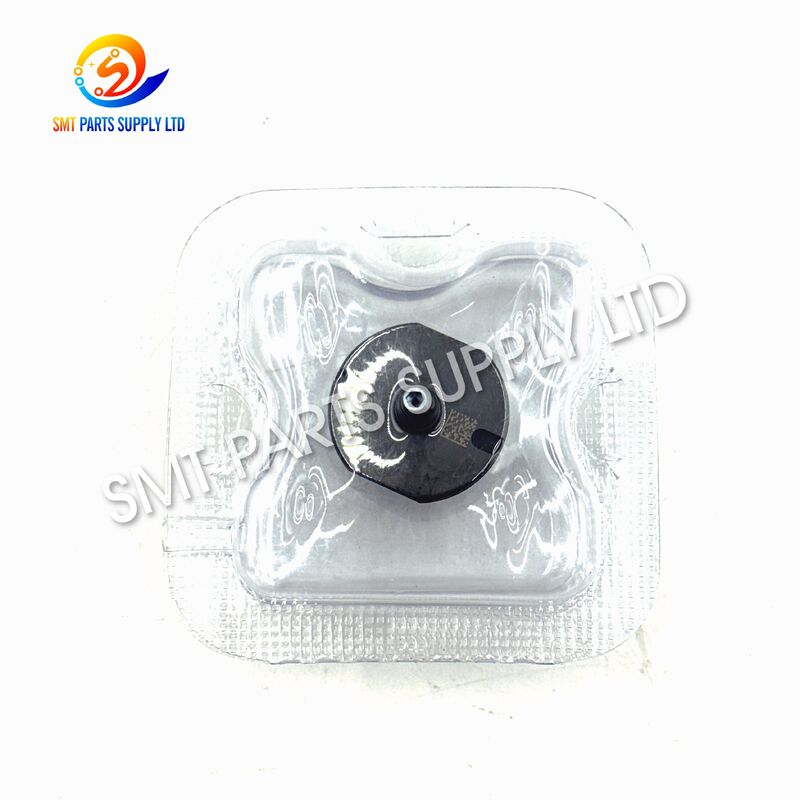

نازل پاناسونیک 1001N N610098969AA 1.3×0.9mm SMT برای ماشین‌های NPM

Panasonic 1001N N610098969AA یک نازل دقیق SMT است که برای پیکاپ خلاء، انتقال، تشخیص و قرار دادن قطعات الکترونیکی کوچک طراحی شده است. هندسه نوک اسمی 1.3 × 0.9 میلی‌متر آن یک منطقه تماس کنترل‌شده برای مقاومت‌های تراشه، خازن‌های سرامیکی، دیودهای مینیاتوری، ترانزیستورها و سایر بسته‌های سبک وزن را فراهم می‌کند.

این نازل معمولاً با ماشین‌های قرار دادن NPM سازگار و پیکربندی‌های هد قرارگیری منطبق استفاده می‌شود. در طول تولید با سرعت بالا، مدار خلاء دستگاه را به سطح قطعه متصل می کند و به هد اجازه می دهد تا قطعات را از فیدرهای نوار بلند کند، آنها را از طریق فرآیند تشخیص بینایی منتقل کند و آنها را به طور دقیق روی بردهای مدار چاپی قرار دهد.

یک نازل 1001N به درستی انتخاب شده و به درستی نگهداری می‌شود می‌تواند به کاهش تلاش‌های مجدد پیکاپ، افت قطعات، آلارم‌های خلاء، تغییر موقعیت و وقفه‌های غیرضروری کمک کند. قبل از سفارش، خریداران باید مدل دستگاه، نوع سر جایگذاری، شناسایی نازل موجود، شماره قطعه، ابعاد جزء و مقدار مورد نیاز را تأیید کنند.

قطعات الکترونیکی کوچک به کنترل دقیق خلاء، مختصات پیکاپ دقیق، موقعیت ثابت فیدر و نازل با ابعاد مناسب نیاز دارند. هنگامی که هر بخشی از این سیستم ناپایدار می شود، کیفیت تولید و راندمان ماشین ممکن است کاهش یابد.

تماس مداوم با قطعات و جیب های فیدر ممکن است به تدریج نوک نازل را فرسوده کند. نوک آسیب دیده یا ناهموار می تواند ناحیه آب بندی بین نازل و سطح قطعه را کاهش دهد.

علائم معمولی عبارتند از:

• سقوط قطعات در حین انتقال
• بارگیری مجدد مکرر
• چرخش اجزای ناپایدار
• خوانش های خلاء ناسازگار.
• افزایش افست قرار دادن
• نتایج تشخیص ضعیف

گرد و غبار، بقایای خمیر لحیم کاری، ذرات چسب، غبار شار و بقایای اجزا ممکن است وارد کانال جریان هوای نازل شوند. حتی انسداد جزئی می تواند عملکرد خلاء را کاهش دهد.

یک نازل مسدود ممکن است برخی از اجزا را با موفقیت انتخاب کند اما در طول تولید با سرعت بالا به طور متناوب از کار بیفتد. شناسایی این نوع خطای ناپایدار بدون بازرسی منظم دشوار است.

نازل انتخاب شده باید با ابعاد، جرم، شکل، سطح پیکاپ و ساختار بسته بندی قطعه مطابقت داشته باشد.

نازلی که خیلی کوچک است ممکن است نیروی مکش کافی ایجاد نکند. نازلی که خیلی بزرگ است ممکن است با اجزای مجاور، نوار حامل، جیب های فیدر یا نواحی نامنظم بسته تماس بگیرد.

نشت هوا ممکن است در نوک نازل، بدنه نازل، نگهدارنده، شفت، مهر و موم، شلنگ، فیلتر یا شیر خلاء رخ دهد. نشتی نیروی نگهدارنده موثر را کاهش می دهد و ممکن است باعث حرکت اجزا در طول شتاب یا چرخش شود.

اگر نازل بیش از حد پایین بیاید، ممکن است به قسمت یا جیب فیدر برخورد کند. اگر ارتفاع پیکاپ خیلی زیاد باشد، نازل ممکن است آب بندی کامل خلاء ایجاد نکند.

ارتفاع وانت نادرست می تواند باعث شود:

• آسیب اجزا.
• تماس فیدر-نوار.
• تغییر شکل نوک نازل.
• پیکاپ ناقص
• کج شدن اجزا.
• نرخ رد بالاتر.

دستگاه باید نازل نصب شده را به درستی شناسایی کند. آلودگی، آسیب، یا نسخه نازل ناسازگار ممکن است باعث آلارم های تشخیص یا داده های تنظیم نادرست شود.

ماشین‌های یک سری ممکن است از سر قرارگیری، نگهدارنده‌ها، رابط‌های شفت و سیستم‌های تشخیص متفاوت استفاده کنند. یک نازل با ظاهر مشابه نباید بدون تأیید سازگاری نصب شود.

نازل 1001N یک نقطه تماس خلاء متمرکز را برای قطعات کوچک و سبک فراهم می کند. هنگامی که به درستی با قطعه و سر جایگذاری تطبیق داده شود، به حفظ پایداری و کنترل دقیق قطعات در طول چرخه قرار دادن کمک می کند.

مشخصات نوک اسمی 1.3 × 0.9 میلی‌متر به گونه‌ای طراحی شده است که یک ناحیه پیکاپ مناسب برای قطعات الکترونیکی کوچک غیرفعال و گسسته فراهم کند.

یک منطقه تماس مناسب به جلوگیری از موارد زیر کمک می کند:

• تماس بیش از حد با جیب های فیدر.
• آب بندی وکیوم ناکافی
• آسیب سطحی اجزا.
• چرخش اجزای ناپایدار
• تداخل با سازه های اطراف

کانال جریان هوای داخلی مکش را از سر قرار دادن به سطح قطعه منتقل می کند. یک نازل تمیز و به درستی نصب شده به حفظ فشار خلاء پایدار در هنگام برداشت، بلند کردن، شناسایی و انتقال کمک می کند.

پس از برداشتن، سیستم بینایی ماشین موقعیت و زاویه قطعه را بررسی می کند. هندسه نازل ثابت به قطعه کمک می کند تا در حالی که دستگاه مقادیر تصحیح را محاسبه می کند، ثابت بماند.

در حین حرکت با سرعت بالا، قطعه در معرض شتاب، کاهش سرعت و نیروهای دورانی قرار می گیرد. مکش پایدار به جلوگیری از حرکت، افتادن یا کج شدن قبل از قرار دادن کمک می کند.

نازل قطعه را روی موقعیت PCB برنامه ریزی شده پایین می آورد. ارتفاع دقیق نازل و تراز از قرارگیری قابل تکرار پشتیبانی می کند و در عین حال نیروی تماس غیر ضروری را کاهش می دهد.

شناسایی واضح نازل به اپراتورها اجازه می‌دهد تا مراحل راه‌اندازی، برنامه‌های تعمیر و نگهداری و موجودی‌های قطعات یدکی را سازماندهی کنند. مدیریت صحیح نازل خطر نصب مدل اشتباه را در هنگام تغییر تولید کاهش می دهد.

ابعاد ذکر شده، محدوده اجزا و ظرفیت وزن مقادیر مرجع هستند. عملکرد واقعی به مدل ماشین، سر قرارگیری، وضعیت نگهدارنده، دقت فیدر، سطح قطعه، تنظیمات خلاء، ارتفاع پیکاپ، سرعت تولید و پیکربندی نرم افزار بستگی دارد.

1001N کوچکترین هندسه پیکاپ عمومی را در این مقایسه دارد. در درجه اول برای اجزای فشرده و سبک که نیاز به ناحیه مکش متمرکز دارند استفاده می شود.

1002N سطح تماس بزرگتری را برای تراشه های با اندازه متوسط ​​و قطعات قطبی انتخاب شده فراهم می کند. 1003N برای بسته های بزرگتر از جمله مدارهای مجتمع و قطعات الکترولیتی در نظر گرفته شده است.

1004N و 1005N مناطق تماس بسیار بزرگتری را برای بسته های سنگین تر یا بزرگتر فراهم می کنند. 1006N برای کالیبراسیون استفاده می شود و نباید به عنوان یک نازل استاندارد تولید انتخاب شود.

اگرچه 1001 و 1001N ممکن است ابعاد پیکاپ مشابهی داشته باشند، اما نباید آنها را به طور خودکار قابل تعویض در نظر گرفت. روش تشخیص، رابط سر قرار دادن، نگهدارنده نازل و پیکربندی ماشین باید قبل از نصب بررسی شود.

نازل 1001N را می توان در خطوط SMT تولید گوشی های هوشمند، شارژرها، تجهیزات صوتی، محصولات پوشیدنی، دستگاه های خانه هوشمند، کنترل کننده های نمایشگر و ماژول های الکترونیکی فشرده استفاده کرد.

اجزای معمولی عبارتند از:

• مقاومت های تراشه ای
• خازن های سرامیکی
• دیودهای کوچک
• ترانزیستورهای مینیاتوری
• اجزای حفاظتی
• اجزای پردازش سیگنال

تابلوهای کنترل خودرو اغلب حاوی مقادیر زیادی از اجزای کوچک غیرفعال هستند. نازل ممکن است از فرآیندهای مونتاژ برای موارد زیر پشتیبانی کند:

• ماژول های سنسور
• تابلوهای کنترل روشنایی
• الکترونیک داشبورد.
• واحدهای ارتباطی
• ماژول های کنترل
• تابلوهای مدیریت نیرو

نازل را می توان در تولید موارد زیر استفاده کرد:

• کنترل کننده های قابل برنامه ریزی
• بردهای کنترل موتور
• ماژول های اتوماسیون
• ابزار اندازه گیری
• تجهیزات ارتباطی صنعتی
• کنترل کننده های منبع تغذیه

کاربردهای تولید مناسب ممکن است شامل موارد زیر باشد:

• ماژول های شبکه
• بردهای کنترل روتر
• الکترونیک ایستگاه پایه
• ماژول های ارتباط رادیویی
• تابلوهای پردازش سیگنال
• دستگاه های انتقال داده

نازل ممکن است مقاومت‌های کوچک، خازن‌ها، دستگاه‌های حفاظتی و اجزای کنترلی را که در موارد زیر استفاده می‌شوند، کنترل کند:

• تابلوهای درایور LED.
• ماژول های کنترل روشنایی
• محصولات نورپردازی نمایشگر
• سیستم های روشنایی هوشمند
• تابلوهای تبدیل برق

هنگامی که پیکربندی ماشین و اجزا مناسب باشد، نازل ممکن است برای مجموعه‌های الکترونیکی فشرده موجود در دستگاه‌های نظارت پزشکی، تجهیزات آزمایشگاهی، ابزارهای آزمایش و ماژول‌های کنترل استفاده شود.

1001N همچنین برای موارد زیر مناسب است:

• تعمیر و نگهداری ماشین آلات.
• موجودی قطعات یدکی اضطراری
• پروژه های تعویض نازل
• برنامه های نگهداری پیشگیرانه
• نوسازی خط تولید
• سرویس سر ماشین.

اپراتور 1001N را در نگهدارنده هد قرارگیری صحیح نصب می کند. نگهدارنده، شفت و رابط نصب باید تمیز و عاری از آسیب باشند.

دستگاه نازل نصب شده را طبق روش شناسایی برنامه ریزی شده خود تشخیص می دهد. اطلاعات نازل باید با تنظیمات تولید فعال مطابقت داشته باشد.

سر قرار دادن بالای جیب فیدر برنامه ریزی شده حرکت می کند. موقعیت دقیق فیدر تضمین می کند که نازل با مرکز پیکاپ قطعه هماهنگ است.

نازل تا ارتفاع پیکاپ برنامه ریزی شده پایین می آید. حرکت باید کنترل شود تا از نیروی بیش از حد یا تماس با جیب نوار جلوگیری شود.

سیستم خلاء فشار منفی را از طریق نازل ایجاد می کند. هنگامی که نوک با سطح قطعه تماس می گیرد، مکش قطعه را در برابر نازل نگه می دارد.

سر قطعه را از نوار حامل، سینی، لوله یا فیدر بلند می کند. فشار خلاء باید در طول بلند کردن ثابت حفظ شود.

دوربین دستگاه موقعیت و چرخش قطعه را بررسی می کند. مقادیر تصحیح قبل از قرار دادن محاسبه می شود.

سر جایگذاری قطعه را به سمت PCB حرکت می دهد. نازل مکش را در هنگام شتاب، کاهش سرعت و چرخش حفظ می کند.

نازل قطعه را روی محل PCB برنامه ریزی شده پایین می آورد. ارتفاع و نیروی قرارگیری باید برای شرایط بسته بندی و خمیر لحیم کاری مناسب باشد.

دستگاه خلاء را آزاد می کند و ممکن است فشار مثبت کنترل شده را اعمال کند. جزء از نازل جدا می شود و سر چرخه بعدی را آغاز می کند.

از N610098969AA به عنوان مرجع اصلی سفارش استفاده کنید. نازل های مشابه ممکن است کانال های داخلی، ابعاد نوک، نگهدارنده ها یا روش های شناسایی متفاوتی داشته باشند.

فقط خانواده کلی ماشین را ارائه نکنید. مدل و نسخه کامل به تعیین پیکربندی صحیح سر جایگذاری کمک می کند.

مدل سر نصب شده، نگهدارنده نازل، رابط شفت و سیستم تشخیص را تأیید کنید. عکس‌های سر و نازل موجود در مواقعی مفید است که اسناد در دسترس نباشد.

علامت گذاری، کد، شکل نوک، رابط نصب، طول و وضعیت فیزیکی نازل نصب شده فعلی را بررسی کنید.

اطلاعات زیر را ارائه دهید:

• طول جزء
• عرض جزء
• ارتفاع جزء
• وزن جزء.
• نوع بسته بندی
• شکل سطح بالایی.
• نوع فیدر
• موقعیت وانت.

نوک نازل باید با یک ناحیه ثابت، تمیز و به اندازه کافی صاف تماس داشته باشد. از انتخاب نقطه تماسی که شامل سوراخ ها، سطوح منحنی، لنزها، پایانه ها یا ساختارهای نامنظم است خودداری کنید.

به وضوح مشخص کنید که آیا سفارش نیاز دارد:

• قطعات جدید اورجینال.
• قطعات جدید سازگار با کیفیت بالا.
• قطعات استفاده شده بازرسی شده
• نمونه هایی برای آزمایش

شرط باید به وضوح در نقل قول و تایید سفارش ذکر شود.

برای بسته‌های غیرمعمول، اجزای شفاف، سطوح نامنظم یا کاربردهای نامشخص، آزمایش نمونه قبل از خرید مقادیر تولید توصیه می‌شود.

1. دستگاه قرار دادن را طبق روش تعمیر و نگهداری تایید شده متوقف کنید.
2. نازل موجود را با ابزار دستی مناسب بردارید.
3. نگهدارنده و محور را از نظر گرد و غبار، باقیمانده، سایش یا خمش بررسی کنید.
4. رابط نصب را با روشی بدون پرز و غیر ساینده تمیز کنید.
5. قبل از نصب، مدل جایگزین و شماره قطعه را تأیید کنید.
6. نازل را بدون فشار دادن، ضربه زدن یا پیچاندن مجموعه نصب کنید.
7. بررسی کنید که نازل آزادانه حرکت کند و به درستی برگردد.
8. تشخیص نازل را طبق رویه دستگاه انجام دهید.
9. آزمایش پیکاپ و قرارگیری با سرعت کم انجام دهید.
10. قبل از بازگشت به سرعت کامل تولید، مقادیر خلاء، خطاهای پیکاپ، نتایج تشخیص و کیفیت قرارگیری را کنترل کنید.

برای تمیز کردن دهانه نازل از سیم فولادی، مته، سوزن خیاطی، کاغذ ساینده یا ابزار تیز استفاده نکنید. این روش ها ممکن است کانال جریان هوا را بزرگ کنند، به سطح تماس آسیب برسانند یا هندسه نازل را تغییر دهند.

از تجهیزات تمیز کننده نازل تایید شده، هوای فیلتر شده، مایع تمیزکننده مناسب و ابزارهای غیر ساینده استفاده کنید. قبل از نصب مجدد مطمئن شوید که نازل کاملا تمیز و خشک است.

نازل برای تغییر شکل قابل مشاهده، ترک، خراش، آلودگی، اکسیداسیون یا مونتاژ ناقص بررسی می شود.

نوک پیکاپ از نظر سایش، انسداد، تراشه، لبه های نامنظم و آسیب سطحی بررسی می شود.

بخش نصب برای کمک به اطمینان از تناسب مناسب با نگهدارنده مشخص شده و پیکربندی سر قرارگیری بررسی می‌شود.

در صورت لزوم، تداوم جریان هوا برای شناسایی انسداد یا نشت غیرعادی بررسی می شود.

مدل، شماره قطعه، و شناسایی نازل با اطلاعات سفارش تایید شده مقایسه می شود.

هر نازل در برابر گرد و غبار، لرزش، ضربه، رطوبت و تماس مستقیم با سطح در طول حمل و نقل محافظت می شود.

مدل 1001N و شماره قطعه N610098969AA به تیم های خرید کمک می کند تا نازل مورد نیاز را به طور دقیق شناسایی کنند.

طراحی نوک فشرده برای طیف وسیعی از قطعات الکترونیکی غیرفعال و گسسته سبک وزن مناسب است.

سازگاری را می توان با استفاده از مدل ماشین، نوع سر قرار دادن، عکس های موجود نازل و جزئیات اجزا بررسی کرد.

خریداران می توانند یک قطعه را برای آزمایش، یک مقدار نگهداری کوچک یا یک دسته تولید بزرگتر سفارش دهند.

1001N را می توان همراه با سایر نازل ها، نگهدارنده ها، فیلترها، قطعات فیدر، تسمه ها، سنسورها، موتورها و اجزای دستگاه SMT عرضه کرد.

بسته بندی محافظ و پشتیبانی حمل و نقل بین المللی برای خریداران در اروپا، آمریکای شمالی، آسیای جنوب شرقی و سایر بازارها مناسب است.

شماره قطعه معمولاً ارجاع شده N610098969AA است. خریداران باید قبل از سفارش، این عدد را با نازل نصب شده، پیکربندی سر جایگذاری، مستندات دستگاه و عکس‌های محصول مقایسه کنند.

نازل معمولاً برای مقاومت های کوچک، خازن ها، دیودهای مینیاتوری، ترانزیستورها و اجزای سبک وزن مشابه استفاده می شود. مناسب بودن نهایی به ابعاد بسته، وزن، شکل سطح بالایی، دقت فیدر و تنظیمات دستگاه بستگی دارد.

نه لزوما. سازگاری بستگی به مدل دقیق ماشین، سر جایگذاری، نگهدارنده، رابط شفت، روش تشخیص و پیکربندی نرم افزار دارد. اطلاعات کامل دستگاه باید قبل از خرید ارائه شود.

هنگامی که تلاش‌های مجدد پیکاپ افزایش می‌یابد، قطعات در حین حرکت سقوط می‌کنند، آلارم‌های خلاء ظاهر می‌شوند، جابجایی‌های قرارگیری ناپایدار می‌شوند، نوک به‌طور مشهودی ساییده می‌شود یا کانال جریان هوای داخلی مسدود می‌شود، باید بازرسی شود.

لطفاً مدل، شماره قطعه، مدل دستگاه، نوع هد قرارگیری، مقدار مورد نیاز، شرایط ترجیحی، ابعاد جزء، کشور تحویل و عکس‌های واضح از نازل موجود را ارائه دهید.

برای قیمت فعلی، در دسترس بودن موجودی، زمان تولید، هزینه حمل و نقل، تایید سازگاری، یا پشتیبانی از سفارش مختلط، لطفا اطلاعات زیر را ارسال کنید:

مدل محصول:1001N
شماره قطعه:N610098969AA
مدل ماشین:
نوع سر قرار دادن:
مقدار مورد نیاز:
شرایط محصول مورد نیاز:
بسته بندی قطعات و ابعاد:
کشور تحویل و کد پستی:
عکس های نازل موجود:

تیم فروش ما نیازهای شما را بررسی می کند و یک نقل قول دقیق، توصیه سازگاری، روش بسته بندی و پیشنهاد تحویل ارائه می کند.
