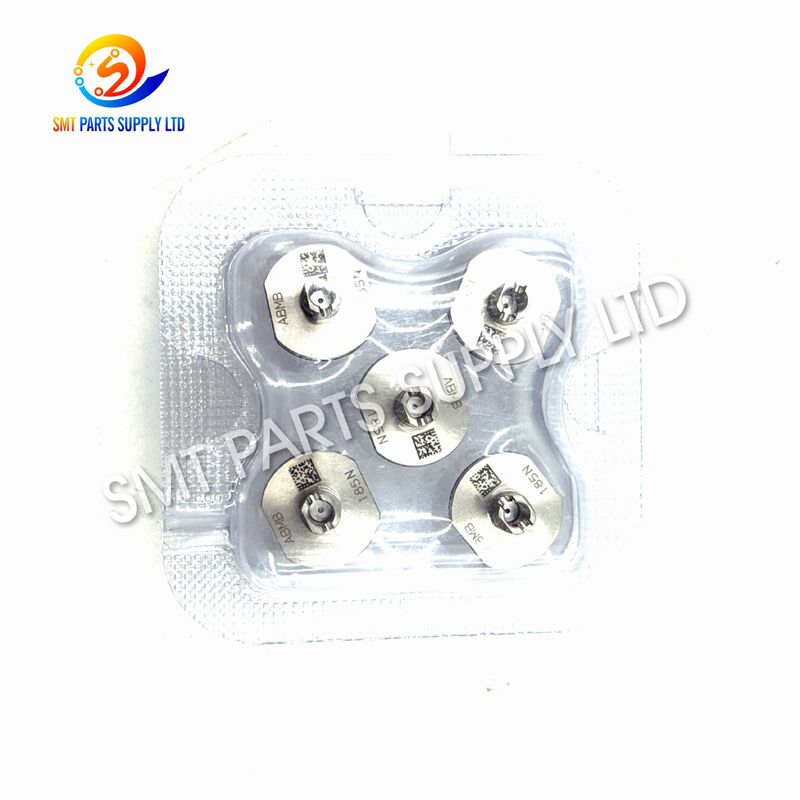

نازل Panasonic 185N Precision SMT N610119411AA برای CM/NPM

پاناسونیک 185N Precision SMT Nozzle N610119411AA برای CM/NPM

نوزل SMT دقیق Panasonic 185N، که با شماره اصلی بخش N610119411AA شناسایی شده است، یک نوزل کنترل قطعات است که برای پیکربندی ماشین های CM، DT و NPM سازگار توسعه یافته است.آن را به طور معمول به مناسب هشت نوزل قرار دادن سر اعمال می شود که در آن جمع آوری خلاء دقیق، انتقال کنترل شده قطعات و قرار دادن PCB قابل تکرار مورد نیاز است.

به عنوان نقطه تماس مستقیم بین دستگاه قرار دادن و قطعات الکترونیکی، وضعیت نوزل می تواند به طور قابل توجهی بر سرعت برداشت، مرکز قطعات،دقت تشخیص و تداوم تولیدیک نوزل فرسوده، آلوده یا اشتباه انتخاب شده ممکن است منجر به خطاهای جمع آوری، قطعات سقوط و انحراف قرار دادن شود.

نوزل 185N برای تعمیرات پیشگیرانه، تعویض اضطراری، تعمیرات سر قرار دادن و آماده سازی موجودی قطعات جایگزین مناسب است. قبل از سفارش، خریداران باید مدل نوزل را تأیید کنند،شماره کامل قطعه، مدل ماشین، پیکربندی سر و ظاهر نوزل موجود. عکس های روشن یا سوابق تجهیزات برای بررسی قابل اطمینان مطابقت توصیه می شود.

شناسایی محصول

علت: چرا نوزل های SMT نیاز به بازرسی یا تعویض دارند

نوزل SMT بارها و بارها در شرایط تولید با سرعت بالا کار می کند. در طول هر چرخه قرار دادن، به یک قطعه نزدیک می شود، مکش خلاء را فعال می کند، قطعه را بالا می برد،آن را از طریق سیستم بینایی منتقل می کند و آن را بر روی PCB قرار می دهد.

با گذشت زمان، آلودگی تولید، فرسایش مکانیکی یا تماس تصادفی ممکن است عملکرد نوزل را تحت تاثیر قرار دهد.

1.پيكاپ صورت پوش

سطح گیرنده نوزل در طول عمر عمر خود با هزاران یا میلیون ها قطعه الکترونیکی تماس می گیرد. کار مداوم ممکن است به تدریج وضعیت سطح را تغییر دهد.

چهره ی فرسوده ی پیکاپ می تواند منجر به:

• کاهش کارایی مهر و موم
• نگه داشتن خلاء نامنظم
• موقعیت ناپایدار قطعات
• چرخش قطعات در طول انتقال
• نرخ بالاتر خطای برداشت
• افزایش فرکانس تصحیح ماشین

هنگامی که سطح تماس خراش، پاره شدن یا ناهموار شود، تعویض اغلب موثرتر از تنظیم مکرر ماشین است.

2. آلوده شدن در خلاء

گرد و غبار نوار حامل، ذرات PCB، بقایای چسب و سایر آلاینده ها ممکن است به گذرگاه خلاء داخلی وارد شوند.

انسداد جزئی ممکن است منجر به:

تمیز کردن ممکن است عملکرد عادی را در صورت آلودگی جزئی بازگرداند. با این حال، تعویض باید در نظر گرفته شود اگر گذرگاه آسیب دیده، به شدت مسدود شده یا تمیز کردن ایمن دشوار باشد.

3خم شدن نوزل یا آسیب برخورد

یک نوزل ممکن است توسط:

• ارتفاع تغذیه نادرست
• برخورد قطعات
• نصب دستی نادرست
• تماس با PCB غلط
• ضربه ی سر
• عملکرد نادرست تغییر نوزل
• نگهداری بدون محافظت
• تاثیرات حمل و نقل

حتی یک انحراف کوچک می تواند خط مرکزی نوزل را تغییر دهد و بر دقت برداشت یا قرار دادن اثر بگذارد.

4مدل غلط نوزل

مدل های مختلف نوزل ممکن است از نظر بصری مشابه به نظر برسند اما حاوی موارد مختلف باشند:

• سازه های نصب
• طول کل
• شکل صورت پیکاپ
• حفره های خلاء
• مناطق تماس
• رابط های سر
• محدوده های دستکاری قطعات

انتخاب یک نوزل فقط از یک عکس می تواند خطرات سازگاری را ایجاد کند. مدل دقیق و شماره قطعه باید قبل از سفارش بررسی شود.

5. نصب نادرست

یک نوزل به طور نادرست نصب شده ممکن است به طور متمرکز در حامل نوزل قرار نداشته باشد. مواد خارجی در اطراف منطقه نصب نیز می تواند مانع از اتصال صحیح شود.

علائم احتمالی مربوط به نصب عبارتند از:

• آژیر تغییر نوزل
• تخلیه بیش از حد نوزل
• چرخش ناپایدار
• ارتفاع اشتباه
• تعویض محل قرار دادن قطعات
• عدم تشخیص نوزل
• وقفه های مکرر تولید

6عدم تطابق قطعات و نوزل

صورت پیکاپ باید با یک ناحیه مناسب از بدن قطعه تماس داشته باشد. یک نوزل که خیلی کوچک است ممکن است ثبات نگه داری کافی را فراهم نکند. نوزل که خیلی بزرگ است ممکن است با خطوط، ترمینال ها،لبه ها یا سطوح نابرابر.

برای استفاده از اجزای جدید، نوزل باید بر اساس موارد زیر انتخاب شود:

علائم تولید مشترک

راه حل: چگونه نوزل 185N از تولید پایدار پشتیبانی می کند

نوزل 185N یک فضای خلاء و رابط مکانیکی کنترل شده بین سر قرار دادن و قطعات الکترونیکی را فراهم می کند.می تواند به بهبود سازگاری دستکاری قطعات کمک کند..

گیرنده خلاء ثابت

گذرگاه خلاء داخلی فشار منفی را از سر قرار دادن به سطح گیرنده نوزل منتقل می کند. یک گذرگاه تمیز از جذب کارآمد و نگه داشتن قطعات پایدار پشتیبانی می کند.

تماس قطعات کنترل شده

منطقه جمع آوری تعریف شده به نگه داشتن قطعه در موقعیت کنترل شده در طول حرکت کمک می کند. تماس پایدار کشش و چرخش غیر ضروری را کاهش می دهد.

تراز مکان قابل تکرار

بخش نصب نوزل را نسبت به محور سر قرار دادن قرار می دهد. تراز صحیح به پشتیبانی از برداشت دقیق، اصلاح دید قابل اعتماد و قرار دادن مکرر کمک می کند.

کاهش زمان توقف برنامه ریزی نشده

تعویض یک نوزل فرسوده یا آسیب دیده می تواند کارآمدتر از تغییر مکرر مختصات برداشت، آستانه های خلاء یا پارامترهای بینایی برای جبران فرسایش مکانیکی باشد.

مناسب برای نگهداری موجودی

کارخانه ها می توانند نوزل 185N را در کیت های تعمیرات پیشگیرانه یا موجودی قطعات یدکی اضطراری قرار دهند. این به کاهش تاخیر در تامین مواد در صورت آسیب دیدن نوزل تولید کمک می کند.

پشتیبانی از تأیید سازگاری

خریداران قبل از سفارش می توانند اطلاعات زیر را ارائه دهند:

• مدل ماشین
• مدل سر قرار دادن
• مدل نوزل موجود
• شماره بخش
• مقدار مورد نیاز
• بسته اجزا
• عکس از نوزل
• تاریخ تحویل مورد نیاز

این اطلاعات اجازه می دهد تا محصول ارائه شده قبل از حمل دقیق تر بررسی شود.

مزایای راه حل

مشخصات

یادداشت تأییدیه فنی

ابعاد دقیق نوک نوزل، ابعاد باز کردن خلاء و محدوده اجزای قابل استفاده باید از طریق نوزل موجود، نقشه تایید شده، کتابچه دستی تجهیزات یا ثبت قطعات یدکی ماشین تأیید شود..

ارزش های فنی نباید فقط از نام مدل یا ظاهر محصول فرض شود.

مقایسه مدل های یک سری

راهنمای مقایسه مدل

یک مدل نوزل متفاوت نباید به عنوان جایگزینی استفاده شود فقط به این دلیل که می تواند به طور فیزیکی در سر قرار گیرد.

جزئیات زیر باید مقایسه شوند:

درخواست

تولید الکترونیک مصرفی

نوزل 185N را می توان در خطوط SMT سازگار تولید تخته های کنترل الکترونیکی، دستگاه های هوشمند، لوازم خانگی، محصولات دیجیتال و سایر وسایل الکترونیکی مصرفی استفاده کرد.

الکترونیک خودرو

تولید PCB خودرو نیاز به کنترل فرآیند پایدار و قرار دادن قطعات تکراری دارد. حفظ وضعیت نوزل به کاهش تغییرات قابل اجتناب در جمع آوری و قرار دادن کمک می کند.

محصولات کنترل صنعتی

کنترل کننده های صنعتی، سنسورها، برد های کنترل قدرت و ماژول های اتوماسیون اغلب به چرخه های تولید طولانی نیاز دارند. تعویض پیشگیرانه نوزل می تواند از عملکرد مداوم خط پشتیبانی کند.

تجهیزات ارتباطی

روترها، ماژول های شبکه، برد های ارتباطی و محصولات مرتبط ممکن است نیاز به قرار دادن قطعات با سرعت بالا داشته باشند. یک نوزل پایدار به حفظ انتقال قابل اعتماد در هنگام حرکت سریع سر کمک می کند.

الکتریسیته های LED و نورپردازی

تخته های کنترل نور و محصولات مرتبط با LED از بسته های مختلف اجزای مختلف استفاده می کنند. نوزل همیشه باید با توجه به بدن اجزای واقعی و پیکربندی ماشین انتخاب شود.

الکترونیک پزشکی

تولید PCB تجهیزات پزشکی اغلب از روش های نگهداری کنترل شده استفاده می کند. شناسایی صحیح نوزل و سوابق تعویض می تواند از ردیابی تجهیزات پشتیبانی کند.

تولید قراردادی EMS

ارائه دهندگان خدمات تولید الکترونیک طرح های مختلف PCB و بسته های قطعات را پردازش می کنند. نگهداری موجودی منظم نوزل به کاهش تاخیر در تغییر محصول کمک می کند.

نگهداری و بازسازی تجهیزات

نوزل 185N برای:

• نگهداری سر قرار دادن
• بازسازی ماشین های استفاده شده
• جایگزین اضطراری
• بهبود تولید
• موجودی قطعات یدکی
• آماده سازی کیت نگهداری
• پروژه های تعمیرات ماشین آلات
• آماده سازی ذخایر توزیع کننده

جدول سناریوهای کاربرد

چگونه کار می کند

مرحله 1: اختصاص نوزل

برنامه قرار دادن یک نوزل را با توجه به بسته بندی قطعات و الزامات تولید تعیین می کند. نوزل انتخاب شده باید در موقعیت درست سر یا ایستگاه نوزل نصب شود.

مرحله ۲: حرکت سر به سمت خوراک دهنده

سر قرار دادن نوزل را بالای جیب قطعات برنامه ریزی شده حرکت می دهد. دقت تغذیه و موقعیت قطعات باید پایدار باشد.

مرحله سوم: نزول نوزل

نوزل به سمت قطعه حرکت می کند. ارتفاع برنامه ریزی شده پیکاپ تعیین می کند که چگونه چهره پیکاپ با قطعه تماس می گیرد.

مرحله 4: فعال سازی خلاء

فشار منفی از طریق سر قرار دادن و گذر داخلی نوزل جریان می یابد. خلاء قطعه را در برابر چهره پیکاپ نگه می دارد.

مرحله پنجم: بلند کردن قطعات

نوزل قطعه را از جیب تغذیه بلند می کند. مکش پایدار در هنگام شتاب عمودی مورد نیاز است.

مرحله ششم: تشخیص دید

دوربین ماشین موقعیت، زاویه و جهت قطعات را بررسی می کند. سیستم کنترل قبل از قرار دادن، مقادیر اصلاح را محاسبه می کند.

مرحله ۷: انتقال قطعات

نوزل قطعه را به سمت PCB حمل می کند. قطعه باید در حین حرکت افقی و چرخش پایدار بماند.

مرحله 8: قرار دادن PCB

سر قرار دادن قطعه را به محل برنامه ریزی شده جوش می کند. ارتفاع و نیروی قرار دادن توسط تنظیمات ماشین کنترل می شود.

مرحله ۹: آزاد کردن خلاء

خلاء آزاد می شود یا تغییر می کند تا قطعه بر روی PCB باقی بماند در حالی که نوزل عقب می افتد.

مرحله ۱۰: تکرار چرخه تولید

نوزل به فیدر بازمی گردد و فرآیند را برای قطعات بعدی تکرار می کند. نوزل تولید می تواند تعداد بسیار زیادی از چرخه ها را در یک شیفت تکمیل کند.

فرآیند بازرسی نوزل

توصیه های نگهداری

بررسی بصری روزانه

نوزل های اغلب استفاده شده باید برای آلودگی قابل مشاهده، آسیب ضربه و عملکرد غیرطبیعی جمع آوری بررسی شوند.

تمیز کردن منظم

استفاده از روش تمیز کردن مناسب برای نوزل های SMT دقیق. روش تمیز کردن نباید سطح برداشت را خراش دهد یا حفره خلاء را بزرگ کند.

از ابزار فلزی نامناسب دوری کنید

سوزن های بزرگ، سیم های فولادی یا اشیاء تیز را به داخل حفره فشار ندهید. این ممکن است به طور دائمی به باز شدن داخلی آسیب برساند.

از انبار محافظ استفاده کنید

هر نوزل را به صورت جداگانه در یک ظروف تمیز یا بسته بندی محافظ نگهداری کنید.

اطلاعات جایگزینی را ثبت کنید

سوابق عملی نگهداری ممکن است شامل موارد زیر باشد:

• شماره دستگاه
• موقعیت سر
• مدل نوزل
• شماره بخش
• تاریخ نصب
• تاریخ جایگزینی
• علائم تولید
• نتیجه بازرسی
• نام تکنسین

سیستم های مرتبط را بررسی کنید

اگر مشکلات پیکاپ پس از تعویض نوزل ادامه داشته باشد، کل سیستم دستکاری قطعات را بررسی کنید.

چگونه انتخاب کنیم

1مدل نوزل رو تاييد کنيد

بررسی کنید که آیا مدل مورد نیاز دقیقاً 185N است. این مدل ممکن است در نوزل فعلی، پرونده نگهداری یا لیست قطعات پشتی ماشین نشان داده شود.

2شماره قطعات اصلی رو تایید کنید

مرجع اصلی N610119411AA است. اگر شماره دیگری در محصول موجود ظاهر شود، تمام کد های موجود را برای مقایسه ارائه دهید.

3مدل ماشين رو تاييد کنيد

به جای اینکه فقط نام تجاری دستگاه را ذکر کنید، مدل کامل ماشین را ارائه دهید.

اطلاعات مفیدی شامل:

• CM402
• CM602
• پیکربندی DT
• مدل ماشین NPM
• سال تولید ماشین
• نوع سر نصب شده

4سرپرست محل قرار دادن رو تاييد کن

پلتفرم های ماشین ممکن است از پیکربندی های مختلف سر استفاده کنند. یک سری ماشین همیشه تضمین نمی کند که هر مدل نوزل مناسب باشد.

5. عکس های محصول را ارائه دهید

عکس های توصیه شده عبارتند از:

• کل بدن نوزل
• علامت گذاری مدل
• برچسب شماره بخش
• صورت پیکاپ
• انتهای نصب
• پروفایل جانبی
• نگهدارنده نوزل موجود

6بسته اجزا رو تایید کنید

در صورتی که نوزل برای استفاده از یک قطعه جدید مورد نیاز باشد، ارائه شود:

• طول قطعات
• عرض قطعات
• ارتفاع قطعات
• وزن قطعات
• شکل سطح بالا
• ساختار ترمینال
• نوع بسته بندی

7. شرایط عرضه مورد نیاز را تایید کنید

در هنگام درخواست قیمت گذاری، شرایط عرضه انتظار شده را به وضوح بیان کنید. قیمت گذاری باید نسخه ارائه شده را مشخص کند.

8مقدار و تقاضا برای تحویل را تایید کنید

ارائه مقدار و تاریخ تحویل مورد نیاز کمک می کند تا تخصیص سهام و ترتیبات حمل و نقل را تعیین کند.

لیست تایید خریدار

سفارش دادن و بسته بندی

اطلاعات مورد نیاز برای نقل قول

فرآیند بسته بندی محافظ

1. مدل و مقدار محصول بررسی می شود.
2. ظاهر نوزل بررسی می شود.
3. صورت پیکاپ از تماس محافظت شده است.
4. هر نوزل به صورت جداگانه بسته بندی شده است.
5. اطلاعات شناسایی در صورت لزوم اضافه می شود.
6. قطعات متعددی در یک جعبه داخلی ثابت شده اند.
7. جعبه داخلی در یک کارتون صادراتی تقویت شده قرار می گیرد.
8. اطلاعات نهایی درباره مقدار و حمل و نقل تایید شد

روش های در دسترس

• اکسپرس بین المللی
• حمل و نقل هوایی
• محموله ی واحد قطعات یدکی
• خدمات حمل و نقل حمل و نقل توسط خریدار
• سایر روش های حمل و نقل توافق شده

ترتیب تحویل بستگی به مقدار، وضعیت موجودی، مقصد و نیازهای خریدار دارد.

سوالات عمومی

سوال1: شماره اصلی قطعه برای نوزل SMT 185N چیست؟

شماره اصلی قطعات مربوط به نوزل 185N N610119411AA است. N610070338AA و N610070338AB نیز ممکن است به عنوان شماره های مرجع نشان داده شوند.تایید نهایی باید از اطلاعات موجود در مورد نوزل و ماشین استفاده کند..

س2: کدام ماشین ها می توانند از نوزل 185N استفاده کنند؟

185N به طور کلی در پیکربندی های قابل سازگاری CM، DT و NPM با استفاده از سر هشت نوزل مربوطه اعمال می شود.مدل دقیق ماشین و نوع سر باید قبل از سفارش بررسی شود.

س3: آیا مدل دیگری از نوزل می تواند جایگزین 185N شود؟

یک نوزل دیگر نباید فقط به این دلیل جایگزین شود که ظاهر مشابهی دارد.ساختار باز کردن و نصب خلاء ممکن است بر عملکرد برداشت و قرار دادن تأثیر بگذارد.

سوال 4: برای بررسی سازگاری چه اطلاعاتی لازم است؟

لطفا مدل نوزل، شماره کامل قطعه، مدل ماشین، نوع سر قرار دادن، مقدار مورد نیاز و عکس های روشن از نوزل موجود را ارائه دهید.اطلاعات اجزای نیز برای برنامه های کاربردی جدید مفید است.

س5: اگر پس از تعویض اشتباهات جمع آوری باقی بماند، چه چیزی باید بررسی شود؟

بررسی فشار خلاء، لوله های هوا، نگهدارنده نوزل، موقعیت تغذیه، ارتفاع پیکاپ، داده های قطعات و تنظیمات دید. عملکرد پیکاپ بستگی به سیستم کامل ماشین دارد،نه فقط نوزل.

با ما تماس بگیرید

درخواست خود را براینوزل SMT 185N N610119411AAبا مقدار مورد نیاز، مدل ماشین، نوع سر قرار دادن و مقصد تحویل.

برای بررسی سریعتر سازگاری، لطفا عکس های روشن را شامل شوید که نشان می دهد:

• علامت گذاری مدل نوزل
• بدن کامل نوزل
• صورت پیکاپ
• انتهای نصب
• برچسب شماره ی موجود

ما از سوالات از کارخانه های SMT، ارائه دهندگان خدمات تولید الکترونیک، شرکت های تعمیر و نگهداری ماشین آلات، فروشندگان تجهیزات، مراکز تعمیر و توزیع کنندگان قطعات یدکی استقبال می کنیم.

برای تماس با ما:

• تأیید موجودی فعلی
• تایید نسخه محصول
• قیمت سفارش نمونه
• قیمت گذاری خرید عمده
• بررسی سازگاری
• اطلاعات حفاظتی بسته بندی
• ترتیبات حمل و نقل دریایی بین المللی
• سفارشات واحد قطعات یدکی SMT

تیم فروش ما اطلاعات محصول شما را بررسی می کند و یک نقل قول مناسب را مطابق با مقدار مورد نیاز و برنامه تحویل شما آماده می کند.

علامت تجاری و بیانیه سازگاری

نام تجاری، مدل ماشین و شماره قطعات در این توضیحات فقط برای شناسایی سازگاری و کاربرد محصول استفاده می شود.

سازگاری ممکن است با توجه به نسخه ماشین، سال تولید، پیکربندی سر قرار دادن، حامل نوزل، تنظیم نرم افزار و کاربرد قطعات متفاوت باشد.خریداران باید قبل از سفارش و نصب تمام اطلاعات فنی مربوطه را تأیید کنند..
