نازل پاناسونیک 240CSN سرامیک SMT CM DT NPM N610119486AB

نازل پاناسونیک 240CSN سرامیک SMT CM DT NPM N610119486AB

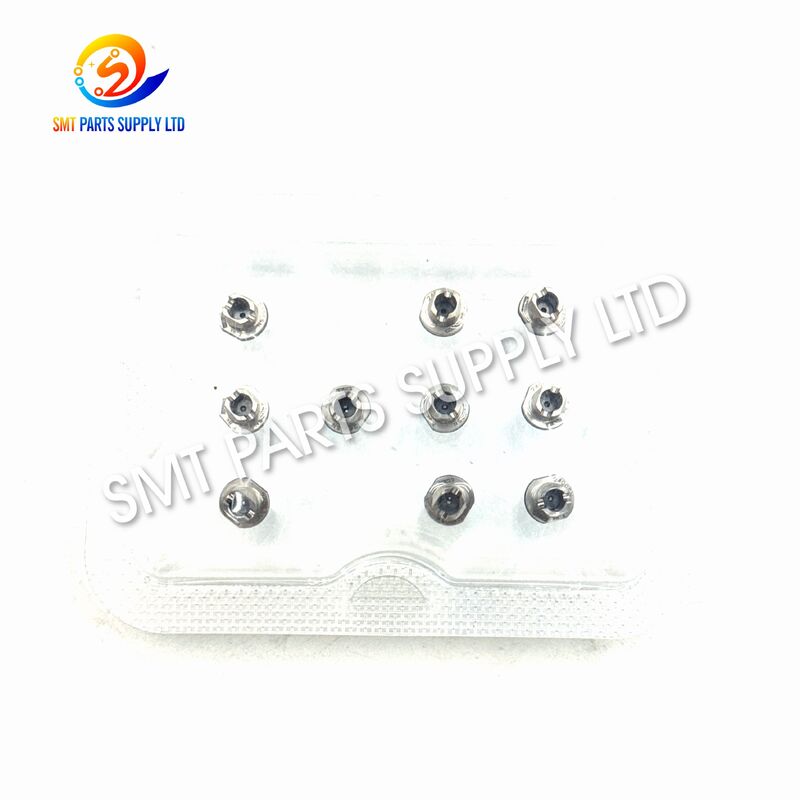

نازل SMT سرامیکی پاناسونیک 240CSN که با شماره قطعه N610119486AB مشخص شده است، برای پیکاپ خلاء، حمل و نقل، تراز و قرار دادن اجزای سازگار روی سطح طراحی شده است. معمولاً با پیکربندی‌های انتخابی ماشین‌های انتخابی CM، DT و NPM مجهز به سر نازل مناسب استفاده می‌شود.

این نازل دارای نوک پیکاپ سرامیکی با قطر بیرونی اسمی Ø2.4 میلی متر و دهانه خلاء Ø1.8 است. این ساختار منطقه تماس مناسبی را برای قطعات انتخاب شده تراشه‌های با اندازه متوسط، از جمله پکیج‌های مقاومت یا خازن 3216 و 4532 و اجزای تانتالیوم سازگار فراهم می‌کند.

نازل 240CSN که برای جایگزینی تولید، تعمیر و نگهداری پیشگیرانه، بازسازی خط و موجودی قطعات یدکی طراحی شده است، به سازندگان کمک می‌کند تا عملکرد پیکاپ پایدار را حفظ کنند و وقفه‌های ناشی از نازل‌های فرسوده، مسدود، ترک خورده یا انتخاب نادرست را کاهش دهند.

سازگاری نهایی همیشه باید با توجه به مدل ماشین، نوع هد قرارگیری، تعداد نازل موجود، ابعاد اجزا، شکل سطح بالایی و پارامترهای تولید تایید شود.

شناسایی محصول

مزایای کلیدی محصول

علت: مشکلات رایج SMT مربوط به وضعیت نازل

نازل انتخاب و جاسازی جزء کوچکی است، اما مستقیماً بر قابلیت اطمینان پیکاپ، پایداری قطعه، تشخیص دید، دقت قرارگیری و تداوم تولید تأثیر می‌گذارد.

هنگامی که نازل فرسوده، مسدود، آسیب دیده یا برای قطعه نامناسب می شود، دستگاه ممکن است خطاهای مکرر ایجاد کند، حتی زمانی که سیستم های دیگر به درستی کار می کنند.

1. سطح وانت فرسوده

تماس مداوم با قطعات می تواند به تدریج مشخصات نوک نازل را تغییر دهد. سایش ممکن است سطح آب بندی موجود را کاهش دهد و باعث ناپایدار شدن خلاء شود.

نتایج معمولی عبارتند از:

• خرابی پیکاپ قطعات افزایش یافته است.
• حرکت قطعات پس از برداشت
• چرخش اجزا در حین حرکت سر
• موقعیت های قرارگیری نامنظم
• فرکانس تلاش مجدد بالاتر
• کاهش راندمان تولید.

2. گذرگاه خلاء مسدود شده است

گرد و غبار، بقایای چسب، خمیر لحیم کاری، زباله های بسته بندی و ذرات کوچک اجزاء می توانند وارد کانال خلاء داخلی شوند.

یک نازل نیمه مسدود ممکن است هنوز برخی از اجزا را جذب کند، اما نیروی مکش ممکن است ناسازگار شود. این امر تشخیص عیب را در حین تولید دشوار می کند.

3. نوک سرامیکی ترک خورده

سرامیک‌ها ثبات ابعادی بسیار خوبی دارند اما می‌توانند در اثر ضربه، برخورد نادرست، برخورد ماشین یا نیروی نصب بیش از حد آسیب ببینند.

حتی یک ترک کوچک می تواند بر:

• آب بندی خلاء.
• موجودی تماس.
• تراز اجزا.
• تکرارپذیری پیکاپ
• دوام نوک
• تشخیص ماشین.

4. اندازه نازل نادرست

نازلی که خیلی کوچک است ممکن است سطح تماس کافی یا نیروی نگهدارنده خلاء را ایجاد نکند.

نازلی که خیلی بزرگ است ممکن است با:

• پایانه های کامپوننت
• ساختارهای بسته برجسته
• اجزای نزدیک
• جیب های نواری
• سطوح فیدر
• مناطق نوری حساس

انتخاب صحیح نازل باید بیشتر از طول و عرض جزء در نظر گرفته شود.

5. موقعیت پیکاپ نادرست

یک نازل مناسب هنوز هم می تواند عملکرد ضعیفی داشته باشد زمانی که موقعیت پیکاپ برنامه ریزی شده روی یک سطح جزء پایدار متمرکز نباشد.

پیکاپ خارج از مرکز ممکن است باعث شود:

• کج شدن اجزا.
• چرخش در حین حرکت
• خطاهای تصحیح بینایی
• افست قرار دادن.
• ریزش مولفه
• آسیب به بسته بندی

6. تنظیمات نادرست خلاء

خلاء ناکافی ممکن است باعث شود قطعات در حین حرکت سقوط کنند.

خلاء بیش از حد ممکن است آزاد شدن اجزا را کندتر کند یا خطر برداشتن چندین قسمت نازک از بسته بندی نامناسب را افزایش دهد.

7. ارتفاع قرارگیری نادرست

اگر ارتفاع پیکاپ خیلی کم باشد، نازل ممکن است بیش از حد به قطعه یا جیب فیدر فشار بیاورد.

اگر ارتفاع پیکاپ خیلی زیاد باشد، نازل ممکن است یک مهر و موم کامل با سطح قطعه ایجاد نکند.

8. وضعیت ضعیف فیدر

مشکلات پیکاپ همیشه ناشی از نازل نیست. یک فیدر فرسوده، موقعیت نادرست نوار چسب، جیب ناپایدار قطعه یا مشکل چسب نواری می تواند علائم مشابهی ایجاد کند.

بنابراین نازل، فیدر، سیستم خلاء، کالیبراسیون سر، تنظیمات بینایی و برنامه باید با هم بررسی شوند.

علائم رایج تولید و علل احتمالی

راه حل: از نازل 240CSN صحیح استفاده کنید

نصب نازل صحیح 240CSN می تواند به بازیابی رابط پیکاپ مورد نظر بین سر قرارگیری و اجزای سازگار کمک کند.

نوک سرامیکی یک سطح تماس کنترل شده را فراهم می کند، در حالی که دهانه خلاء Ø1.8 به فشار منفی اجازه می دهد تا قطعه را در حین انتقال نگه دارد.

هنگامی که به درستی انتخاب و نصب شود، نازل می تواند به بهبود کمک کند:

پایداری پیکاپ

یک سطح پیکاپ مناسب تماس ثابت تری بین نازل و قطعه ایجاد می کند.

هلدینگ کامپوننت

جریان خلاء پایدار کمک می کند تا قطعه در هنگام شتاب، چرخش، بازرسی دید و حرکت به سمت PCB به طور ایمن متصل شود.

تکرارپذیری قرارگیری

موقعیت پیکاپ ثابت و جهت گیری اجزا به دستگاه کمک می کند تا اصلاحات دقیق قرارگیری را اعمال کند.

تداوم تولید

تعویض نازل فرسوده یا ترک خورده می تواند آلارم های پیکاپ مکرر، مداخله دستی و توقف تولید را کاهش دهد.

راندمان تعمیر و نگهداری

مدل 240CSN به وضوح شناسایی شده و شماره قطعه N610119486AB خرید و مدیریت قطعات یدکی را ساده می کند.

حفاظت از اجزا

اندازه صحیح نازل می تواند تماس غیرضروری با پایانه های قطعات یا ساختارهای حساس بسته را کاهش دهد.

بهبودهای عملیاتی مورد انتظار

نتیجه نهایی بستگی به فرآیند کامل تولید دارد. یک نازل جدید نمی تواند به طور مستقل آسیب فیدر، خطاهای کالیبراسیون هد، خطاهای سیستم خلاء، برنامه ریزی نادرست یا بسته بندی نامناسب قطعات را اصلاح کند.

مشخصات

توضیح کد نازل

تعیین مدل به خریداران کمک می کند تا پیکربندی اصلی نازل را درک کنند.

کد نازل نباید به عنوان تنها استاندارد سازگاری استفاده شود. مشتریان همچنین باید نازل موجود، مدل دستگاه، نوع سر، بسته بندی قطعات و ابعاد فیزیکی را بررسی کنند.

مقایسه نازل همان سری

این مقایسه برای مرجع اولیه در نظر گرفته شده است. مدل صحیح به سطح بالایی جزء، وزن، ارتفاع، هندسه بسته، مرکز پیکاپ، برنامه ماشین و پیکربندی سر بستگی دارد.

240CSN و مدل های مشابه 240 سری

این مدل ها ممکن است شبیه به هم به نظر برسند اما نباید آنها را قابل تعویض فرض کرد.

همیشه تأیید کنید:

• علامت گذاری کامل نازل
• شماره قطعه اصلی
• طول کلی نازل
• ساختار نصب.
• طراحی فلنج.
• علامت تشخیص
• هندسه نوک.
• مشخصات سر ماشین.

برنامه

نازل پاناسونیک 240CSN در فرآیندهای مونتاژ خودکار SMT استفاده می شود که به پیکاپ خلاء پایدار و قرار دادن دقیق قطعات الکترونیکی سازگار نیاز دارد.

لوازم الکترونیکی مصرفی

محیط های تولید مناسب ممکن است شامل موارد زیر باشد:

• تابلوهای کنترل خانه هوشمند
• محصولات صوتی و تصویری.
• کنترل کننده های لوازم خانگی
• نمایش ماژول ها
• دستگاه های الکترونیکی قابل حمل.
• آداپتور برق و شارژر.

الکترونیک خودرو

کاربردهای بالقوه عبارتند از:

• ماژول های کنترل خودرو
• تابلوهای کنترل روشنایی
• مجموعه های سنسور
• ماژول های مدیریت نیرو
• واحدهای ارتباطی
• الکترونیک داشبورد.

الکترونیک صنعتی

نازل ممکن است در تولید شامل موارد زیر استفاده شود:

• کنترل کننده های قابل برنامه ریزی
• منابع تغذیه صنعتی.
• بردهای کنترل موتور
• تجهیزات اتوماسیون.
• سیستم های مانیتورینگ
• رابط های ارتباطی

محصولات ارتباطی

قرار دادن اجزای سازگار ممکن است برای موارد زیر مورد نیاز باشد:

• تجهیزات شبکه
• ماژول های بی سیم
• تابلوهای پردازش سیگنال
• پایانه های ارتباطی
• تجهیزات انتقال داده
• سیستم های کنترل آنتن

الکترونیک روشنایی

نازل می تواند از قرار دادن اجزای سازگار برای موارد زیر پشتیبانی کند:

• تابلوهای درایور LED.
• کنترل کننده های روشنایی
• مدارهای تبدیل توان
• ماژول های روشنایی هوشمند
• مجموعه های روشنایی صنعتی.

الکترونیک پزشکی و آزمایشگاهی

در مواردی که الزامات جزء و فرآیند مناسب است، برنامه‌های کاربردی ممکن است شامل موارد زیر باشد:

• تجهیزات مانیتورینگ
• ابزار آزمایشگاهی
• الکترونیک تشخیصی.
• ماژول های کنترل
• دستگاه های الکترونیکی قابل حمل.

سناریوهای استفاده معمولی

چگونه کار می کند

مرحله 1: نصب نازل

نازل 240CSN در یک ایستگاه نازل سازگار یا رابط سر قرار دادن نصب شده است.

محل نصب باید تمیز، بدون آسیب و عاری از ذرات سست باشد.

مرحله 2: تشخیص ماشین

دستگاه نوع نازل را از طریق روش تشخیص قابل اجرا و برنامه تولید تأیید می کند.

شناسایی نادرست نازل ممکن است منجر به زنگ هشدار یا مدیریت نامناسب قطعات شود.

مرحله 3: تعیین موقعیت پیکاپ

سر قرار دادن بالای جیب فیدر حاوی جزء برنامه ریزی شده حرکت می کند.

دستگاه نازل را با مختصات پیکاپ تعریف شده تراز می کند.

مرحله 4: تماس با نازل

نوک سرامیکی به سطح جزء نزدیک می شود.

ارتفاع صحیح پیکاپ به نازل اجازه می دهد تا بدون اعمال فشار بیش از حد تماس مناسبی ایجاد کند.

مرحله 5: فعال سازی خلاء

فشار منفی از طریق دهانه خلاء Ø1.8 میلی متر اعمال می شود.

قطعه در برابر نوک نازل نگه داشته می شود.

مرحله 6: بلند کردن قطعات

سر قرار دادن قطعه را از جیب نوار، سینی، فیدر چوب یا سایر سیستم های تغذیه بلند می کند.

مرحله 7: بازرسی بینایی

سیستم بینایی ماشین موقعیت، چرخش و جهت گیری اجزا را بررسی می کند.

برنامه قرار دادن اصلاح مورد نیاز را محاسبه می کند.

مرحله 8: انتقال کامپوننت

هد قطعه را به سمت محل PCB برنامه ریزی شده منتقل می کند.

نازل باید مکش پایدار را در حین حرکت و چرخش حفظ کند.

مرحله 9: قرار دادن PCB

سر قرار دادن قطعه را روی خمیر لحیم کاری یا موقعیت برد مشخص شده پایین می آورد.

نیروی قرارگیری کنترل شده به جلوگیری از آسیب قطعات یا PCB کمک می کند.

مرحله 10: رهاسازی خلاء

دستگاه خلاء را متوقف می کند و قطعه را آزاد می کند.

سپس نازل برای چرخه قرار دادن بعدی باز می گردد.

جدول فرآیند کار

نحوه انتخاب نازل صحیح

1. مدل ماشین را تأیید کنید

تعیین کامل ماشین را ارائه دهید.

مثال ها ممکن است شامل موارد زیر باشد:

• CM402.
• CM602.
• سری NPM
• سری DT
• سایر تنظیمات سازگار

خانواده ماشین ها به تنهایی ممکن است کافی نباشد زیرا هدهای مختلف را می توان روی یک پلت فرم نصب کرد.

2. نوع Placement-Head را تأیید کنید

سر جایگذاری تعیین می کند:

• رابط نصب نازل.
• طول نازل.
• روش تشخیص
• اندازه مؤلفه پشتیبانی شده
• حداکثر وزن جزء
• ظرفیت خلاء
• سرعت قرار دادن.

یک نازل 240CSN فقط باید پس از تأیید سازگاری هد سفارش داده شود.

3. علامت گذاری نازل موجود را بررسی کنید

ارائه عکس های واضح که نشان می دهد:

• بدنه کامل نازل.
• نوک پیکاپ سرامیکی.
• فلنج.
• علامت تشخیص
• مدل چاپی.
• برچسب شماره قطعه
• رابط نصب.

4. ابعاد اجزا را ارائه دهید

داده های زیر باید گنجانده شود:

5. سطح کامپوننت را بررسی کنید

نوک نازل باید با یک منطقه پایدار تماس داشته باشد.

از انتخاب نازلی که لمس می کند خودداری کنید:

• پایانه های در معرض دید
• برچسب های برجسته
• لنزهای نوری
• سوراخ ها را باز کنید.
• پوشش های شکننده
• سطوح قالب گیری ناهموار.
• سازه های الکتریکی حساس

6. Required Pickup Area را تأیید کنید

نمایه تماس Ø2.4 میلی متری باید در سطح پایدار بالای قطعه قرار گیرد.

نازل نباید فراتر از بدنه قطعه باشد یا با ساختارهای بسته بندی مجاور تماس داشته باشد.

7. وزن جزء را ارزیابی کنید

اجزای سنگین تر به نیروی نگهدارنده خلاء کافی و منطقه تماس پایدار نیاز دارند.

شتاب مولفه و سرعت ماشین نیز باید در نظر گرفته شود.

8. بررسی سرعت تولید

قرارگیری با سرعت بالا نیروهای شتاب بیشتری ایجاد می کند.

نازلی که در طول آزمایش دستی کار می کند ممکن است در سرعت کامل تولید همچنان ناپایدار شود.

9. الزامات شناسایی را تأیید کنید

نام "N" با یک پیکربندی شناسایی که توسط سیستم های NPM سازگار استفاده می شود، مرتبط است.

بررسی کنید که آیا دستگاه به ویژگی تشخیص نازل مربوطه نیاز دارد یا خیر.

10. یک آزمون آزمایشی انجام دهید

برای یک برنامه جدید، با موارد زیر شروع کنید:

• پیکاپ کم سرعت.
• بررسی اجزای دستی
• تایید تشخیص بینایی
• بازرسی مکان-موقعیت.
• پایش پایداری خلاء
• افزایش تدریجی سرعت

اطلاعات مورد نیاز قبل از نقل قول

اطلاعات کامل امکان بررسی سریع‌تر سازگاری را فراهم می‌کند و خطر دریافت نازل نامناسب را کاهش می‌دهد.

کنترل کیفیت

تایید مدل

مدل نازل و شماره قطعه باید با سفارش خرید بررسی شود.

بازرسی ظاهری

نازل باید برای موارد زیر بررسی شود:

• ترک ها.
• تغییر شکل.
• آلودگی.
• خراش های سنگین.
• آسیب ضربه.
• شناسایی گم شده
• سایش غیر طبیعی

بازرسی نوک سرامیکی

نوک پیکاپ سرامیکی باید دارای:

• یک سطح تماس کامل
• بدون تراشه قابل مشاهده
• بدون آسیب عمده لبه
• بدون آلودگی چسب.
• بدون باز شدن مسدود شده

بازرسی پاساژ خلاء

کانال داخلی باید اجازه جریان هوای تمیز را بدهد.

گذرگاه مسدود شده می تواند عملکرد پیکاپ را به میزان قابل توجهی کاهش دهد.

بازرسی ساختار نصب

ناحیه نصب باید با پیکربندی تایید شده سر مطابقت داشته باشد.

بازرسی کمیت

مقدار بسته بندی شده باید با سفارش خرید و لیست بسته بندی مطابقت داشته باشد.

بازرسی بسته بندی

هر نازل باید در برابر موارد زیر محافظت شود:

• تاثیر.
• گرد و غبار
• رطوبت.
• مخاطب نکته به نکته.
• لرزش حمل و نقل

جدول بازرسی قبل از حمل و نقل

توصیه های نصب

1. دستگاه را طبق روش تعمیر و نگهداری تایید شده متوقف کنید.
2. سر قرار دادن را در یک موقعیت نگهداری ایمن قرار دهید.
3. نازل موجود را با استفاده از روش صحیح کنترل بردارید.
4. ایستگاه نازل را برای گرد و غبار یا مواد شکسته بررسی کنید.
5. محل نصب را با یک ابزار تعمیر و نگهداری تایید شده تمیز کنید.
6. از لمس سرامیک با انگشتان خالی خودداری کنید.
7. نازل 240CSN را بدون نیروی بیش از حد نصب کنید.
8. اطمینان حاصل کنید که نازل به درستی قرار گرفته است.
9. تشخیص ماشین را بررسی کنید
10. تست پیکاپ با سرعت کم را انجام دهید.
11. تراز بینایی و رهاسازی اجزا را بررسی کنید.
12. تولید با سرعت کامل را فقط پس از آزمایش پایدار از سر بگیرید.

توصیه های تعمیر و نگهداری

بازرسی بصری روزانه

نوک نازل را از نظر آلودگی قابل مشاهده، ترک و سایش غیرعادی بررسی کنید.

نظافت منظم

از روش تمیز کردن نازل SMT تایید شده استفاده کنید.

اجسام فلزی سخت را داخل دهانه سرامیکی قرار ندهید.

بررسی عملکرد خلاء

روند خطای پیکاپ و عملکرد خلاء را نظارت کنید.

افزایش تدریجی خطاها ممکن است نشان دهنده مسدود شدن نازل باشد.

بازرسی برخورد

بلافاصله پس از برخورد سر یا توقف غیرعادی دستگاه، نازل را بردارید و بررسی کنید.

ذخیره سازی مناسب

نازل ها را در محفظه های جداگانه قرار دهید.

از تماس سرامیک ها با یکدیگر خودداری کنید.

سوابق تعمیر و نگهداری

ثبت:

• مدل نازل.
• شماره قطعه
• تاریخ نصب.
• خط ماشین.
• موقعیت سر.
• تاریخ تمیز کردن
• تاریخچه خطا.
• دلیل تعویض

برنامه تعمیر و نگهداری توصیه شده

فواصل نگهداری واقعی به حجم تولید، تمیزی کارگاه، مواد سازنده، وضعیت فیدر و سرعت دستگاه بستگی دارد.

بسته بندی

برچسب های ویژه، سوابق بازرسی یا بسته بندی سفارشی را می توان قبل از تأیید سفارش مورد بحث قرار داد.

مزایای خرید

پاک کردن اطلاعات محصول

مدل 240CSN و شماره قطعه N610119486AB به وضوح برای یافتن منبع آسان بیان شده است.

کمک سازگاری

اطلاعات ماشین، سر، اجزا و نازل موجود را می توان قبل از تأیید سفارش بررسی کرد.

کمیت انعطاف پذیر

می توان در مورد سفارشات آزمایشی، مقادیر تعمیر و نگهداری و خریدهای با حجم تولید بحث کرد.

بسته بندی صادراتی محافظ

حفاظت فردی به کاهش آسیب سرامیک در حین حمل و نقل بین المللی کمک می کند.

بررسی قبل از ارسال

مدل محصول، ظاهر، وضعیت نوک، عبور خلاء، و مقدار را می توان قبل از ارسال بررسی کرد.

مناسب برای چندین نوع خریدار

این محصول مناسب برای:

• کارخانه های SMT
• تولید کنندگان لوازم الکترونیکی
• شرکت های EMS
• تیم های تعمیر و نگهداری ماشین آلات
• تعمیرات تجهیزات
• توزیع کنندگان قطعات یدکی.
• شرکت های بازرگانی خارج از کشور
• ارائه دهندگان خدمات فنی

سوالات متداول

Q1: شماره قطعه اصلی نازل Panasonic 240CSN چیست؟

شماره قطعه اصلی N610119486AB است. خریداران باید قبل از سفارش، علامت گذاری نازل، مدل ماشین، نوع سر و ساختار فیزیکی موجود را تأیید کنند زیرا مدل های مشابه نازل سری 240 به طور خودکار قابل تعویض نیستند.

Q2: کدام ماشین ها می توانند از نازل 240CSN استفاده کنند؟

نازل معمولاً با پیکربندی های انتخابی ماشین انتخابی CM، DT و NPM مرتبط است. سازگاری به جای نصب شده به نام خانواده دستگاه، رابط نازل، سیستم تشخیص و برنامه دستگاه بستگی دارد.

Q3: نازل 240CSN کدام اجزا را می تواند انتخاب کند؟

منابع کاربردی معمولی شامل پکیج های مقاومت یا خازن 3216 و 4532 و اجزای تانتالیوم سازگار است. مناسب بودن واقعی به ابعاد اجزا، وزن، ارتفاع، شکل سطح بالایی، مرکز پیکاپ، تنظیمات خلاء و سرعت تولید بستگی دارد.

Q4: چرا یک نازل جدید همچنان خطاهای پیکاپ ایجاد می کند؟

مشکل ممکن است مربوط به موقعیت فیدر، بسته بندی قطعات، منبع خلاء، کالیبراسیون سر، ارتفاع پیکاپ، تنظیمات دید، برنامه ریزی دستگاه یا انتخاب نادرست نازل باشد. فرآیند کامل پیکاپ باید قبل از تعویض قطعات اضافی بررسی شود.

Q5: چه اطلاعاتی برای یک نقل قول دقیق مورد نیاز است؟

لطفاً مدل نازل، شماره قطعه، مدل کامل دستگاه، نوع سر جایگذاری، عکس‌های نازل موجود، ابعاد جزء، بسته‌بندی اجزا، مقدار مورد نیاز، مقصد تحویل، شرایط درخواستی، و هرگونه بازرسی یا بسته‌بندی خاص را ارائه دهید.

تماس با ما

برای در دسترس بودن محصول، نقل قول، زمان تحویل، بررسی سازگاری، الزامات بازرسی و ترتیبات تحویل بین المللی با ما تماس بگیرید.

برای دریافت پیشنهاد سریعتر و دقیق تر، لطفاً موارد زیر را وارد کنید:

• مدل محصول: 240CSN.
• شماره قطعه: N610119486AB.
• مدل ماشین کامل.
• نوع سر قرار دادن.
• عکس های نازل موجود
• نام جزء و بسته.
• ابعاد اجزاء
• مقدار مورد نیاز
• کشور تحویل
• تاریخ تحویل درخواستی
• شرایط محصول مورد نیاز
• بسته بندی یا الزامات بازرسی ویژه

ما از سفارشات آزمایشی، نیازهای تعمیر و نگهداری منظم، خرید قطعات یدکی خط تولید، و پرس و جوهای کمیت توزیع کننده پشتیبانی می کنیم.
