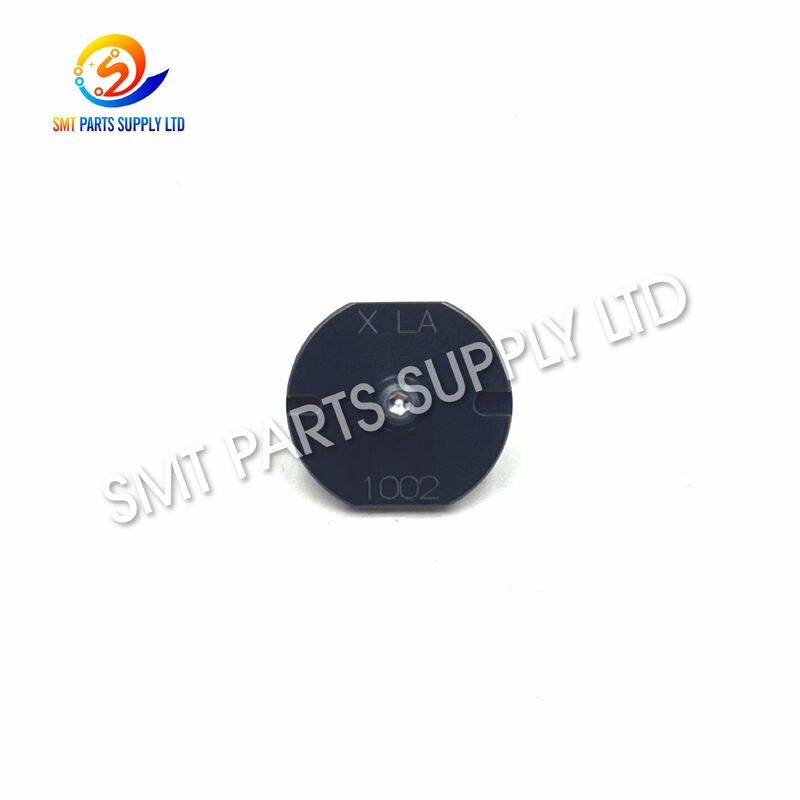

نازل Panasonic 1002 Precision SMT CM DT NPM KXFX037TA00

نازل SMT دقیق Panasonic 1002 KXFX037TA00 یک قطعه پیکاپ خلاء است که برای پیکربندی‌های انتخابی ماشین‌های نصب سطحی CM، DT و NPM طراحی شده است. این نازل که روی سر قرارگیری نصب شده است، قطعات الکترونیکی را از فیدرها، سینی‌ها، لوله‌ها یا سایر سیستم‌های تغذیه انتخاب می‌کند و آنها را به موقعیت‌های نصب PCB برنامه‌ریزی‌شده منتقل می‌کند.

نازل 1002 معمولاً با شماره قطعه KXFX037TA00 شناسایی می شود. KXFW1ATAA00 و KXFX03DVA00 نیز به عنوان شماره های مرجع در بازار قطعات یدکی SMT استفاده می شوند. فهرست‌های سازگاری معمولاً نازل را با پلت‌فرم‌های CM و DT مرتبط می‌کنند، در حالی که برخی از منابع عرضه شامل پیکربندی‌های انتخابی NPM هستند. بنابراین باید قبل از خرید، سر جایگذاری، شماره نازل موجود و پیکربندی دستگاه بررسی شود. بخش کوچک اما حیاتی یک خط تولید SMT. شرایط ابعادی، عبور خلاء، رابط نصب و سطح پیکاپ می تواند مستقیماً بر پایداری پیکاپ جزء، دقت تشخیص، تکرارپذیری مکان، سرعت تولید و استفاده از دستگاه تأثیر بگذارد.

نازل پاناسونیک 1002 برای تولیدکنندگان لوازم الکترونیکی، کارخانه‌های EMS، تیم‌های تعمیر و نگهداری SMT، شرکت‌های خدمات ماشین‌آلات، توزیع‌کنندگان قطعات یدکی و تأسیسات تولیدی که به یک نازل قابل اعتماد برای تعمیر و نگهداری پیشگیرانه یا تعویض اضطراری نیاز دارند، مناسب است.

شناسایی محصول

علت: چرا مشکلات پیکاپ و جایگذاری رخ می دهد

خطاهای پیکاپ SMT همیشه توسط خود دستگاه قرار دادن ایجاد نمی شود. بسیاری از مشکلات تولید مربوط به سایش نازل، آلودگی، انتخاب نادرست مدل، موقعیت فیدر، بسته بندی قطعات، نشت خلاء، یا تنظیمات نامناسب فرآیند است.

درک علت واقعی به مهندسان تعمیر و نگهداری کمک می کند تا از تعویض غیرضروری قطعات ماشین اجتناب کنند و زمان توقف تولید را کاهش دهند.

1. پوشیدن نوک نازل

در حین کار مداوم، نازل به طور مکرر با قطعات الکترونیکی تماس می گیرد. استفاده طولانی مدت ممکن است به تدریج سطح پیکاپ را تغییر دهد و باعث کاهش سطح آب بندی موثر بین نازل و قطعه شود.

فرسودگی سطح پیکاپ می تواند باعث شود:

• نیروی نگهدارنده خلاء ضعیف
• حرکت اجزاء در حین انتقال
• افزایش فرکانس پیکاپ مجدد.
• بی ثباتی تشخیص
• ریزش مولفه
• افست قرار دادن.

2. گذرگاه خلاء مسدود شده است

گرد و غبار، قطعات بسته بندی، بقایای چسب، ذرات خمیر لحیم کاری و سایر آلاینده های تولید ممکن است وارد گذرگاه خلاء داخلی شوند.

حتی یک انسداد جزئی ممکن است جریان هوا را کاهش دهد و عملکرد پیکاپ ناپایدار را ایجاد کند. ممکن است دستگاه به کار خود ادامه دهد، اما قابلیت اطمینان وانت می تواند به تدریج کاهش یابد.

3. بدنه نازل خم شده یا آسیب دیده

یک نازل ممکن است به دلایل زیر آسیب ببیند:

• ضربه تصادفی
• جابجایی دستی نادرست
• ذخیره سازی نامناسب
• برخورد سر قرار.
• عملکرد نادرست تغییر نازل.
• نصب مدل نازل نامناسب.

مقدار کمی تغییر شکل ممکن است باعث شود که قطعه خارج از مرکز قرار گیرد و بر تشخیص دوربین و دقت قرارگیری تأثیر بگذارد.

4. انتخاب نازل نادرست

نازل باید با اندازه قطعه، وزن، شکل سطح، ناحیه پیکاپ و پیکربندی سر دستگاه مطابقت داشته باشد.

نازلی که خیلی کوچک است ممکن است مکش کافی را ایجاد نکند. نازلی که بیش از حد بزرگ است ممکن است با سرنخ های قطعه، لبه های بسته، جیب های فیدر یا اجزای مجاور تداخل ایجاد کند.

5. نصب نادرست

اگر نازل به طور کامل روی سر قرارگیری نصب نشده باشد، موقعیت نصب ممکن است ناپایدار شود.

نتایج احتمالی عبارتند از:

• نشتی خلاء.
• چرخش نازل.
• لرزش غیر عادی دستگاه
• آلارم تغییر نازل
• شکست در شناسایی مولفه
• تغییرات ارتفاع پیکاپ

6. رابط نصب آلوده

گرد و غبار یا باقی مانده بین نازل و نگهدارنده نازل می تواند از نصب صحیح جلوگیری کند. ممکن است نازل در حالی که کمی کج شده یا شل است نصب شده باشد.

7. مختصات پیکاپ نادرست

هنگامی که مختصات فیدر، ارتفاع وانت، داده‌های قطعه یا موقعیت سینی نادرست است، نازلی که به درستی کار می‌کند ممکن است همچنان با خطاهای دریافتی مواجه شود.

8. بسته بندی اجزای ناپایدار

نوار حامل آسیب دیده، جیب های تغییر شکل داده شده، کشش بیش از حد نوار روکش، چرخش اجزا در داخل جیب، یا قرارگیری نامنظم سینی ممکن است از وسط وسط جلوگیری کند.

مشکلات رایج تولید

راه حل: چگونه نازل پاناسونیک 1002 از تولید پشتیبانی می کند

نازل پاناسونیک 1002 KXFX037TA00 یک راه حل عملی را زمانی ارائه می دهد که نازل موجود فرسوده، آلوده، آسیب دیده، مفقود شده یا دیگر برای تولید پایدار مناسب نیست.

پیکاپ وکیوم پایدار

نازل فشار خلاء را از سر جایگذاری به سطح پیکاپ قطعه منتقل می کند. هنگامی که به درستی انتخاب و نصب شود، به حفظ پایداری نیروی نگهدارنده جزء در طول چرخه حرکت کمک می کند.

موقعیت یابی دقیق اجزا

نازلی که به درستی ساخته شده است، از پیکاپ مرکزی پشتیبانی می کند. موقعیت یابی پایدار اجزا به سیستم بینایی اجازه می دهد تا اصلاحات دقیق محور X، محور Y و اصلاحات چرخشی را قبل از قرار دادن محاسبه کند.

عملکرد قرار دادن قابل تکرار

ابعاد ثابت نصب و هندسه پیکاپ به دستگاه کمک می کند هزاران چرخه پیکاپ و قرار دادن را با وقفه های کمتر تکرار کند.

کاهش زمان توقف برنامه ریزی نشده

نگه داشتن نازل های جایگزین در انبار نگهداری به تیم های تولید اجازه می دهد تا واحدهای آسیب دیده را به سرعت تعویض کنند. این می تواند تاخیرهای ناشی از خرید اضطراری و تحویل بین المللی را کاهش دهد.

بهره وری تعمیر و نگهداری بهبود یافته است

نازل را می توان به طور جداگانه بررسی، تمیز، تعویض و ذخیره کرد. تیم‌های تعمیر و نگهداری می‌توانند وضعیت نازل را بدون تعویض مجموعه‌های هد قرارگیری بزرگ‌تر و گران‌تر مدیریت کنند.

خرید انعطاف پذیر

نازل 1002 را می توان به صورت جداگانه سفارش داد یا با مدل های نازل اضافی، فیلترها، نگهدارنده ها، قطعات تغذیه کننده، تسمه ها، سنسورها، سوپاپ ها، موتورها و سایر اجزای جایگزین SMT ترکیب کرد.

مزایای محصول

مشخصات

اعلامیه سازگاری

نام ماشین به تنهایی همیشه برای تایید سازگاری نازل کافی نیست. ماشین‌های یک سری ممکن است از سرهای قرارگیری، نگهدارنده‌های نازل، گزینه‌های نرم‌افزاری و ویرایش‌های سخت‌افزاری متفاوتی استفاده کنند.

قبل از سفارش، مشتریان باید تا حد امکان اطلاعات زیر را ارائه دهند:

اعلامیه شناسایی 1002 و 1002N

مراجع 1002 و 1002N نازل نباید به طور خودکار به عنوان محصولات یکسان در نظر گرفته شوند.

نازل استاندارد 1002 معمولاً به عنوان KXFX037TA00 ذکر شده است. نازل 1002N ممکن است از شماره قطعه و ساختار نازل متفاوتی استفاده کند. یک مرجع نازل صنعتی 1002N را به عنوان N610098970AA فهرست می کند، در حالی که KXFX037TA00 به عنوان نازل استاندارد 1002 ذکر شده است. به جای سفارش فقط با شماره "1002"، کد کامل نازل را بررسی کنید.

مقایسه مدل نازل مرتبط

نازل 1002 متعلق به یک خانواده نازل عددی است که معمولاً به آنها اشاره می شود. مدل‌های مرتبط ممکن است ساختار پیکاپ، نواحی مکش و محدوده کاربرد متفاوتی داشته باشند.

جدول فقط برای مقایسه مدل در نظر گرفته شده است. جایگزین تأیید سر ماشین و مؤلفه نمی شود.

برنامه

خطوط مونتاژ PCB

این نازل در فرآیندهای مونتاژ خودکار PCB استفاده می شود که در آن اجزای الکترونیکی باید از دستگاه های تامین کننده برداشته شوند و به طور دقیق روی پدهای خمیر لحیم کاری قرار گیرند.

تولید لوازم الکترونیکی مصرفی

سکوهای مناسب برای قرار دادن ممکن است از نازل در تولید موارد زیر استفاده کنند:

• محصولات خانه هوشمند
• بردهای کنترل قدرت
• لوازم الکترونیکی خانگی.
• نمایش ماژول ها
• تجهیزات صوتی.
• دستگاه های ارتباطی.
• لوازم الکترونیکی.

الکترونیک خودرو

نازل ممکن است از ساخت خطوط SMT سازگار پشتیبانی کند:

• ماژول های کنترل خودرو
• بردهای حسگر
• الکترونیک کنترل روشنایی
• مجموعه های ابزار-خوشه ای.
• ماژول های ارتباطی
• تابلوهای مدیریت نیرو

الکترونیک صنعتی

محصولات کنترل صنعتی نیاز به قرار دادن اجزای پایدار و قابل تکرار دارند. کاربردهای معمولی شامل کنترلرها، منابع تغذیه، سیستم های درایو، دستگاه های نظارتی، ماژول های ارتباطی و تجهیزات اتوماسیون است.

محصولات مخابراتی

ماشین‌های سازگار ممکن است از نازل برای تولید PCB شامل تجهیزات شبکه، ماژول‌های ارتباطی، روترها، دستگاه‌های پردازش سیگنال و مجموعه‌های الکترونیکی مرتبط استفاده کنند.

محصولات ال ای دی و روشنایی

این نازل می‌تواند از فرآیندهای مناسب برای قرار دادن قطعات برای بردهای LED، کنترل‌کننده‌های روشنایی، محصولات روشنایی هوشمند و لوازم الکترونیکی نمایشگر پشتیبانی کند.

ساخت قرارداد EMS

کارخانه های EMS اغلب چندین محصول PCB و بسته های قطعات را پردازش می کنند. حفظ موجودی کامل نازل به بهبود انعطاف پذیری تغییر و تداوم تولید کمک می کند.

تعمیر و نگهداری تجهیزات SMT

ارائه دهندگان خدمات ماشین آلات، توزیع کنندگان تجهیزات و تیم های تعمیر و نگهداری کارخانه می توانند نازل 1002 را در انبار قطعات یدکی برای نگهداری پیشگیرانه و تعویض اضطراری نگهداری کنند.

جدول سناریوی کاربردی

چگونه کار می کند

مرحله 1: انتخاب نازل

برنامه قرار دادن یک نازل را با توجه به بسته بندی اجزا، ابعاد، وزن، سطح پیکاپ و پیکربندی ماشین انتخاب می کند.

مرحله 2: نصب نازل

نازل به صورت دستی یا از طریق سیستم تعویض خودکار نازل دستگاه نصب می شود. رابط نصب باید تمیز و کاملاً درگیر باشد.

مرحله 3: حرکت به موقعیت پیکاپ

هد قرارگیری در بالای محل تغذیه برنامه ریزی شده، سینی، لوله یا موقعیت تامین قطعه حرکت می کند.

مرحله 4: فرود کنترل شده

نازل تا ارتفاع پیکاپ برنامه ریزی شده پایین می آید. ارتفاع صحیح به تماس نازل با قطعه بدون فشار بیش از حد کمک می کند.

مرحله 5: فعال سازی خلاء

دستگاه فشار خلاء را از طریق گذرگاه داخلی نازل فعال می کند. قطعه در برابر سطح نازل وانت نگه داشته می شود.

مرحله 6: تایید وانت

تجهیزات ممکن است مقادیر خلاء، حضور جزء، داده‌های تصویر یا سایر سیگنال‌های فرآیند را برای تأیید دریافت موفقیت‌آمیز بررسی کند.

مرحله 7: تشخیص بینایی

جزء از طریق سیستم بینایی ماشین عبور می کند. این سیستم انحراف موقعیت و چرخش را اندازه گیری می کند.

مرحله 8: تصحیح موقعیت

دستگاه قرار دادن مقادیر تصحیح را محاسبه می کند و موقعیت قطعه را قبل از نصب تنظیم می کند.

مرحله 9: قرار دادن PCB

هد به سمت مختصات PCB برنامه ریزی شده حرکت می کند. نازل قطعه را تا ارتفاع مورد نیاز پایین می آورد و خلاء را آزاد می کند.

مرحله 10: تکرار چرخه

نازل طبق برنامه تولید به انجام عملیات پیکاپ و جاگذاری ادامه می دهد.

چگونه وضعیت نازل بر تولید تأثیر می گذارد

نحوه انتخاب نازل صحیح

1. شماره قطعه کامل را بررسی کنید

مرجع سفارش توصیه شده KXFX037TA00 است. مشتریان همچنین باید KXFW1ATAA00 و KXFX03DVA00 را هنگامی که این اعداد در سوابق یا بسته‌بندی‌های موجود ظاهر می‌شوند، مقایسه کنند.

2. مدل ماشین را تأیید کنید

مدل کامل دستگاه را به جای بیان «دستگاه CM»، «دستگاه DT» یا «دستگاه NPM» ارائه دهید.

3. سر جایگذاری را تایید کنید

هد قرارگیری یکی از مهمترین فاکتورهای سازگاری است. ماشین های یک خانواده ممکن است از انواع مختلف سر استفاده کنند.

4. نازل موجود را بازرسی کنید

علامت گذاری مدل، ساختار نصب، شکل نوک، طول بدنه و طراحی رابط نازل نصب شده در حال حاضر را بررسی کنید.

5. ارائه عکس های واضح

عکس ها باید نشان دهند:

• ظاهر کامل نازل
• نوک نازل.
• بخش نصب.
• نمایه جانبی
• نشانه های چاپ شده یا حکاکی شده.
• رابط قرار دادن سر.

6. Component Package را بررسی کنید

نام و ابعاد بسته جزء شامل طول، عرض و ارتفاع را ارائه دهید.

7. سطح پیکاپ را ارزیابی کنید

نازل انتخاب شده باید با یک منطقه ثابت و به اندازه کافی صاف تماس داشته باشد. سطح پیکاپ نباید با سرنخ ها، کانکتورها، برچسب ها، حفره ها یا بخش های بسته بندی نامنظم تداخل داشته باشد.

8. وزن جزء را در نظر بگیرید

قطعات سنگین‌تر به سطح مکش کافی و عملکرد خلاء پایدار نیاز دارند.

9. سرعت ماشین را بررسی کنید

قرارگیری با سرعت بالا باعث ایجاد نیروهای شتاب و کاهش سرعت می شود. نازل باید قطعه را در تمام طول حرکت محکم نگه دارد.

10. تست قبل از تولید انبوه

پس از نصب، آزمایش تولید و نظارت را انجام دهید:

• میزان موفقیت پیکاپ
• قرائت خلاء
• نتایج تشخیص
• چرخش اجزا.
• دقت قرار دادن
• دزدگیر ماشین.
• وضعیت سطح جزء

چک لیست انتخاب نازل

توصیه های نصب

1. تجهیزات را مطابق روش تعمیر و نگهداری ماشین متوقف کنید.
2. هنگام دست زدن به نازل از دستکش تمیز یا ابزارهای تایید شده استفاده کنید.
3. قبل از نصب، نگهدارنده نازل و رابط نصب را بررسی کنید.
4. گرد و غبار، قطعات، روغن و بقایای تولید را حذف کنید.
5. اطمینان حاصل کنید که مدل نازل با سر قرارگیری مطابقت دارد.
6. نازل را در موقعیت و جهت صحیح نصب کنید.
7. یک نازل ناسازگار را به زور وارد نگهدارنده نکنید.
8. در صورت نیاز، مراحل بازرسی نازل یا کالیبراسیون را اجرا کنید.
9. قبل از شروع مجدد تولید کامل، تست سرعت کم را انجام دهید.
10. مقادیر خلاء، نتایج تشخیص و عملکرد پیکاپ را نظارت کنید.

نظافت و نگهداری

روش های تمیز کردن توصیه شده

• نوک نازل را به طور منظم بررسی کنید.
• از هوای فیلتر شده تمیز و خشک استفاده کنید.
• از ابزارهای تایید شده برای تمیز کردن نازل استفاده کنید.
• آلودگی را از گذرگاه خلاء با دقت حذف کنید.
• در صورت نیاز از محلول تمیز کننده مناسب استفاده کنید.
• قبل از نصب نازل را کاملا خشک کنید.
• نازل های تمیز شده را در ظروف دارای برچسب نگهداری کنید.
• نازل های آسیب دیده را از موجودی قابل استفاده جدا کنید.

اقدامات برای اجتناب

• از فشار بیش از حد هوا استفاده نکنید.
• سوزن فلزی بزرگ را وارد نکنید.
• بدون تایید سطح پیکاپ را پولیش ندهید.
• از پاک کننده های شیمیایی ناشناخته استفاده نکنید.
• نازل را روی سطح سخت نیندازید.
• استفاده از نازل خم شده را ادامه ندهید.
• مدل های مختلف را بدون برچسب مخلوط نکنید.
• نازل را در نگهدارنده آلوده نصب نکنید.

برنامه تعمیر و نگهداری پیشنهادی

بازرسی کیفیت

بازرسی ظاهری

نازل باید از نظر تغییر شکل، خراش، آلودگی، خوردگی و آسیب حمل بررسی شود.

بازرسی نصب

بخش نصب باید به طور ایمن با رابط محل قرارگیری-سر مربوطه مطابقت داشته باشد.

بازرسی پاساژ خلاء

مسیر مکش داخلی باید باز و عاری از آلودگی تولید باشد.

بازرسی تراز

بدنه نازل و نوک پیکاپ باید تراز مناسبی را برای قرارگیری قطعات پایدار حفظ کنند.

تایید مدل

مدل نازل و شماره قطعه باید قبل از بسته بندی با سفارش خرید مشتری مقایسه شود.

بازرسی بسته بندی

نازل باید در برابر ضربه، گرد و غبار، رطوبت و حرکت در طول حمل و نقل بین المللی محافظت شود.

جدول کنترل کیفیت

بسته بندی و تحویل

هر نازل برای کاهش آسیب های ناشی از لرزش، ضربه، گرد و غبار، رطوبت و جابجایی مدل های مخلوط بسته بندی شده است.

چرا موجودی نازل یدکی را حفظ کنیم؟

نازل قرار دادن یک جزء تولیدی است که اغلب استفاده می شود. اگرچه کوچک است، شکست نازل می تواند کل سر قرار دادن یا فرآیند تولید را متوقف کند.

نگهداری موجودی یدکی چندین مزیت دارد:

سوالات متداول

Q1: شماره قطعه صحیح نازل پاناسونیک 1002 چیست؟

شماره قطعه اصلی KXFX037TA00 است. KXFW1ATAA00 و KXFX03DVA00 نیز معمولاً به عنوان اعداد مرجع متقابل استفاده می شوند. مشتریان باید قبل از سفارش، پیکربندی نازل و سر ماشین موجود را مقایسه کنند.

Q2: آیا می توان از نازل 1002 در هر دستگاه CM، DT یا NPM استفاده کرد؟

خیر. سازگاری به سر قرارگیری نصب شده، نگهدارنده نازل، پیکربندی دستگاه و بازنگری تولید بستگی دارد. لطفاً مدل کامل دستگاه و اطلاعات هد قرارگیری را برای تأیید ارائه دهید.

Q3: آیا نازل 1002 همان نازل 1002N است؟

آنها نباید به طور خودکار قابل تعویض در نظر گرفته شوند. مراجع استاندارد 1002 و 1002N ممکن است از شماره قطعات و ساختارهای متفاوتی استفاده کنند. همیشه کد کامل نازل و شماره قطعه موجود را تأیید کنید.

Q4: چه اطلاعاتی برای یک نقل قول دقیق مورد نیاز است؟

لطفا مدل نازل، شماره قطعه، مدل ماشین، نوع سر جایگذاری، عکس های نازل موجود، مقدار مورد نیاز، شرایط درخواستی، کشور تحویل و زمان تحویل مورد انتظار را ارائه دهید.

Q5: چرا یک نازل جدید همچنان خطاهای پیکاپ ایجاد می کند؟

دلایل احتمالی عبارتند از انتخاب نادرست نازل، ناهماهنگی فیدر، ارتفاع نامناسب پیکاپ، مسدود شدن خطوط خلاء، داده های نادرست قطعات، نوار حامل آسیب دیده، سطوح ناپایدار قطعات، یا آلودگی داخل نگهدارنده نازل.

تماس با ما

برای قیمت‌های نازل Panasonic 1002 KXFX037TA00، تأیید سازگاری، سفارش‌های نمونه، خرید مدل‌های ترکیبی یا نیازهای عمده با ما تماس بگیرید.

برای تأیید سریعتر، لطفاً موارد زیر را وارد کنید:

• مدل نازل.
• شماره قطعه کامل
• مدل ماشین.
• نوع سر قرار دادن.
• عکس های نازل موجود
• مقدار مورد نیاز
• وضعیت کالای درخواستی
• لیست قطعات یدکی SMT اضافی.
• مقصد تحویل
• تاریخ تحویل مورد نیاز

ما از درخواست های تک تکه، سفارشات نازل مخلوط، لیست قطعات یدکی تعمیر و نگهداری، و الزامات خرید عمده برای تولیدکنندگان لوازم الکترونیکی، کارخانه های EMS، شرکت های خدمات ماشین آلات و توزیع کنندگان بین المللی پشتیبانی می کنیم.

درخواست دقیق خود را برای تأیید دقیق مدل، نقل قول رقابتی، بسته بندی صادراتی محافظ و پشتیبانی حرفه ای از قطعات یدکی SMT ارسال کنید.
