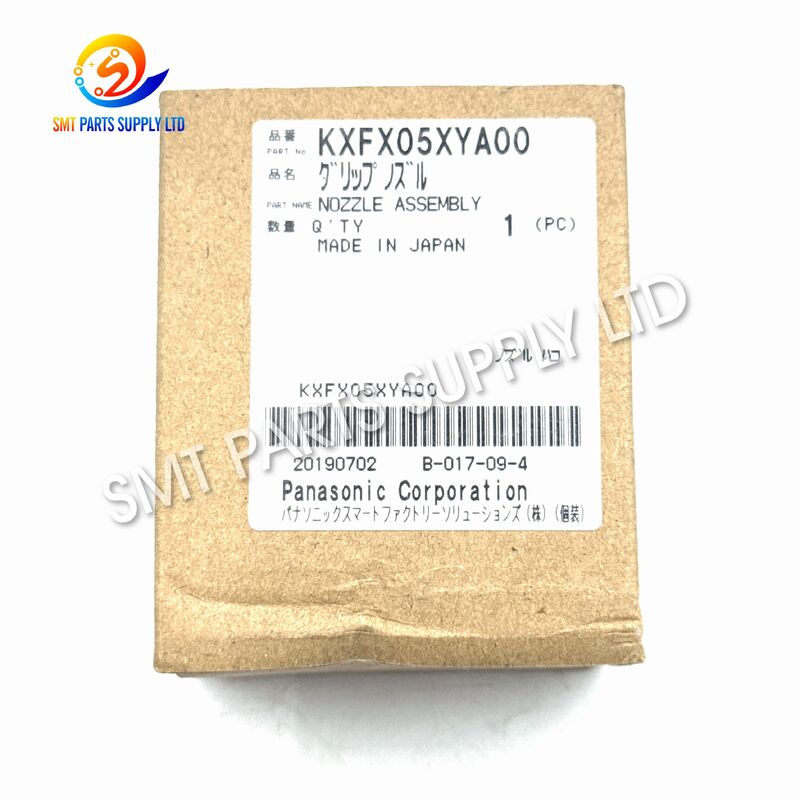

مونتاژ نازل مخصوص شکل پاناسونیک KXFX05XYA00 1908 CM402 CM602

مونتاژ نازل مخصوص شکل پاناسونیک KXFX05XYA00 1908 CM402 CM602

مجموعه نازل پاناسونیک KXFX05XYA00 1908 یک قطعه دقیق وانت SMT است که برای کاربردهای منتخب جابجایی قطعات در تجهیزات قرار دادن CM402 و CM602 توسعه یافته است. برخلاف یک نازل گرد همه منظوره، مدل 1908 از ساختار پیکاپ با شکل خاصی استفاده می‌کند که برای مطابقت با سطوح اجزای خاص، پروفایل‌های بسته یا نواحی وانت در دسترس طراحی شده است.

در طول مونتاژ PCB با سرعت بالا، نازل نقطه تماس مستقیم بین سر قرار دادن و قطعه الکترونیکی است. دقت ابعادی، مسیر خلاء، تناسب نصب، وضعیت سطح، و پایداری عملیاتی می‌تواند مستقیماً بر موفقیت پیکاپ، قابلیت اطمینان انتقال، تشخیص دید و سازگاری در محل نهایی تأثیر بگذارد.

این مجموعه نازل برای کارخانه‌های SMT، ارائه‌دهندگان EMS، شرکت‌های مونتاژ PCB، تیم‌های تعمیر و نگهداری تجهیزات، و توزیع‌کنندگان قطعات یدکی که نیاز به تعویض واضح و مشخص با شماره قطعه KXFX05XYA00 دارند، مناسب است. مشتریان باید مدل دستگاه، ابعاد اجزاء، عکس‌های نازل قدیمی، مقدار مورد نیاز و شرایط عملکرد را قبل از سفارش ارائه دهند تا سازگاری به طور دقیق تأیید شود.

یک ماشین قرار دادن ممکن است شامل کنترل حرکت پیشرفته، نظارت خلاء، تشخیص اجزا و سیستم های تصحیح مکان باشد. با این حال، نازل رابط مکانیکی باقی می ماند که به صورت فیزیکی جزء را می گیرد و حمل می کند.

حتی زمانی که دستگاه، فیدر، دوربین و سیستم جاروبرقی به طور عادی کار می کنند، نازل نامناسب یا فرسوده ممکن است همچنان نتایج تولید ناپایدار ایجاد کند. یک نازل با ابعاد نادرست، یک صفحه پیکاپ نامناسب، یک مسیر خلاء محدود، یا فرسودگی مکانیکی بیش از حد ممکن است مانع از محکم نگه داشتن قطعه شود.

مونتاژ صحیح نازل KXFX05XYA00 1908 به برقراری ارتباط پایدار بین سیستم خلاء و سطح قطعه کمک می کند. هنگامی که مشخصات نازل با پیکربندی دستگاه و جزء هدف مطابقت داشته باشد، می تواند از برداشت قابل تکرار، انتقال صاف، تشخیص قابل اعتماد و رهاسازی کنترل شده بر روی PCB پشتیبانی کند.

تماس مکرر با قطعات، سینی‌ها، جیب‌های نوار یا وسایل دستگاه می‌تواند به تدریج سطح پیکاپ را تغییر دهد. سایش ممکن است سطح تماس را کاهش دهد یا بر توانایی نازل برای ایجاد یک آب بندی خلاء پایدار تأثیر بگذارد.

گرد و غبار، بقایای خمیر لحیم کاری، ذرات بسته بندی، مواد چسبنده یا سایر آلاینده ها ممکن است وارد دهانه نازل شوند. یک عبور خلاء محدود می تواند نیروی نگهدارنده را کاهش دهد و باعث شکست متناوب پیکاپ شود.

یک نازل استاندارد ممکن است برای قطعه ای با سطح بالای نامنظم، ناحیه برداشت محدود، ساختار فرورفته، بدنه شکننده یا مشخصات بسته خاص مناسب نباشد. شکل اشتباه ممکن است منجر به تماس ضعیف یا نیروی نگهدارنده ناهموار شود.

ضربه، تمیز کردن نامناسب، ابزار نامناسب یا نگهداری نادرست ممکن است ساختار نازل را خم کند یا به آن آسیب برساند. حتی تغییر شکل جزئی می تواند بر مرکزیت اجزا و ثبات قرارگیری تأثیر بگذارد.

اگر نازل به طور کامل نصب نشده باشد یا رابط نصب آلوده باشد، ممکن است نازل اشتباه بچرخد، به طور ناهموار حرکت کند یا به درستی به سیستم خلاء متصل نشود.

تنظیمات نرم افزار ماشین، داده های تشخیص نازل، پیکربندی هد و پارامترهای کتابخانه مؤلفه باید با نازل نصب شده مطابقت داشته باشند. یک نازل سازگار مکانیکی ممکن است همچنان به برنامه ریزی صحیح نیاز داشته باشد.

خراشیدگی، تراشه، فرز یا سطوح تماس ناهموار ممکن است پایداری پیکاپ را کاهش دهد. نازل های با شکل خاص نیاز به بازرسی دقیق دارند زیرا هندسه پیکاپ آنها برای یک کاربرد خاص طراحی شده است.

هنگامی که عیب‌یابی نشان می‌دهد که نازل فرسوده، مسدود، آسیب دیده، شکل نادرست یا برای قطعه مورد نظر نامناسب است، جایگزینی با مجموعه صحیح نازل 1908 می‌تواند به بازیابی وضعیت پیکاپ مورد نظر کمک کند.

فرآیند تعویض باید فراتر از برداشتن نازل قدیمی باشد. پرسنل تعمیر و نگهداری باید نگهدارنده نازل، مسیر خلاء، محور سر، رابط نصب، پارامترهای قطعه و موقعیت برداشت فیدر را بررسی کنند. این مانع از تشخیص نادرست وضعیت دستگاه دیگر به عنوان مشکل نازل می شود.

نازل KXFX05XYA00 باید بر اساس شماره قطعه، کد نازل، مدل دستگاه، بسته مولفه و نیاز واقعی پیکاپ انتخاب شود. برای نازل‌های با شکل خاص، به مشتریان اکیداً توصیه می‌شود که عکس‌های نازل موجود را از چندین زاویه تهیه کنند. طراحی جزء یا نمونه عکس نیز می تواند به تأیید برنامه مورد نظر کمک کند.

پس از نصب، مهندسان باید آزمایشی با سرعت پایین انجام دهند، خلاء پیکاپ را نظارت کنند، مرکز اجزا را بررسی کنند، تشخیص دید را تأیید کنند و نتایج قرارگیری را قبل از بازگرداندن دستگاه به سرعت کامل تولید بررسی کنند.

اطلاعیه سازگاری مهم:
سازگاری دستگاه منتشر شده به عنوان مرجع خرید استفاده می شود. هدهای قرارگیری، کتابخانه های نازل، بسته های اجزا و پیکربندی ماشین ممکن است متفاوت باشند. سازگاری نهایی باید با شماره قطعه کامل، مدل دستگاه، نوع سر، عکس‌های نازل موجود و اطلاعات اجزای هدف تأیید شود.

مجموعه نازل KXFX05XYA00 1908 در تولید خودکار روی سطح استفاده می‌شود که در آن اجزای الکترونیکی باید از یک فیدر، سینی، لوله یا سایر سیستم‌های نمایشی انتخاب شده و به یک موقعیت برنامه‌ریزی شده روی برد مدار چاپی منتقل شوند.

هنگامی که یک جزء دارای یک یا چند مورد از ویژگی های زیر باشد، می توان نازل مخصوص شکل 1908 را در نظر گرفت:

• یک منطقه وانت مسطح محدود.
• سطح فوقانی نامنظم یا غیر دایره ای.
• بسته ای که نمی تواند به طور قابل اعتماد توسط یک نازل همه منظوره اداره شود.
• یک سطح حساس که نیاز به تماس کنترل شده دارد.
• بدنه ای که در حین انتقال تمایل به چرخش دارد.
• یک پروفیل مکانیکی خاص که به شکل اختصاصی پیکاپ نیاز دارد.
• یک منطقه پیکاپ فرورفته، پلکانی، باریک یا نامتقارن.
• تاریخچه فرآیندی که ناپایداری پیکاپ مکرر را با یک نازل استاندارد نشان می دهد.

بسته مولفه باید قبل از سفارش ارزیابی شود. برای تعیین مناسب بودن هر جزء نباید از کد نازل به تنهایی استفاده شود.

برنامه ماشین نازل مورد نیاز برای جزء هدف را شناسایی می کند. نازل انتخاب شده باید با کتابخانه برنامه ریزی شده نازل و داده های مؤلفه مطابقت داشته باشد.

مجموعه نازل 1908 بر روی رابط سر قرارگیری تعیین شده نصب شده است. نشستن صحیح برای چرخش پایدار، حرکت عمودی و انتقال خلاء ضروری است.

سر جایگذاری به سمت تغذیه برنامه ریزی شده، سینی یا موقعیت ارائه مولفه حرکت می کند. کالیبراسیون ماشین مختصات و ارتفاع پیکاپ را تعیین می کند.

نازل به سمت پایین حرکت می کند تا زمانی که سطح پیکاپ به قطعه برسد. موقعیت تماس و فشار باید کنترل شود تا از آسیب یا وانت ناپایدار جلوگیری شود.

دستگاه سیستم خلاء را فعال می کند. هوا از طریق گذرگاه داخلی نازل کشیده می شود و نیروی نگهدارنده بین صفحه پیکاپ و سطح قطعه ایجاد می کند.

سر جایگذاری قطعه را از روی بسته بندی آن بلند می کند. شکل صحیح نازل کمک می کند تا در هنگام شتاب گیری، قطعه در مرکز و پایدار بماند.

سیستم بینایی ماشین موقعیت و زاویه قطعه را بررسی می کند. داده های افست ممکن است به طور خودکار قبل از قرار دادن تصحیح شوند.

جزء به محل برد برنامه ریزی شده منتقل می شود. نگه داشتن خلاء پایدار به جلوگیری از چرخش، حرکت یا افتادن در حین انتقال کمک می کند.

نازل قطعه را روی خمیر لحیم کاری یا سطح هدف پایین می آورد. خلاء آزاد می شود و نازل دور می شود تا چرخه بعدی شروع شود.

شماره قطعه کامل را ارائه دهیدKXFX05XYA00. اعداد مشابه ممکن است با اشکال مختلف نازل یا کاربردهای ماشین مطابقت داشته باشند.

بیان کنید که مدل نازل مورد نیاز است1908. هر دو کد نازل و شماره قطعه باید در استعلام ظاهر شوند.

مشخص کنید که آیا نازل روی یک دستگاه CM402، CM602 یا دستگاه پیکربندی شده دیگری نصب شود. فقط به سری ماشین های عمومی تکیه نکنید.

مدل سر یا شناسه سر را در صورت وجود ارائه دهید. سر ماشین های مختلف ممکن است از ترتیبات نصب یا کنترل متفاوتی استفاده کنند.

از نازل قدیمی از زوایای جلو، عقب، جانبی، بالا و پیکاپ عکس بگیرید. در صورت امکان، علامت های قابل مشاهده و یک خط کش برای مقایسه اندازه اضافه کنید.

طول، عرض، ارتفاع، وزن، نوع بسته، سطح پیکاپ و عکس را ارسال کنید. یک نقشه فنی برای اجزای خاص ترجیح داده می شود.

بررسی کنید که آیا قطعه دارای سطح بالایی صاف، فرورفته، پلکانی، منحنی، باریک یا نامنظم است. این اطلاعات برای انتخاب نازل با شکل خاص ضروری است.

بیان کنید که آیا انبار جدید مورد نیاز است و آیا بسته بندی، بازرسی یا مستندات خاصی مورد نیاز است یا خیر.

مقدار و مقصد تحویل بر بسته بندی، روش حمل و نقل، هزینه حمل و نقل و زمان تحویل تأثیر می گذارد.

قبل از نصب، نازل دریافتی را با قطعه قدیمی مقایسه کنید. شکل کلی، ناحیه نصب، صفحه پیکاپ، ارتفاع، دهانه خلاء و شناسایی را بررسی کنید.

1. دستگاه را طبق روش نگهداری تجهیزات متوقف کنید.
2. اطمینان حاصل کنید که سر قرارگیری در موقعیت نگهداری ایمن قرار دارد.
3. نازل موجود را با دقت و بدون فشار دادن به ساختار نصب خارج کنید.
4. نازل حذف شده را از نظر سایش، آلودگی، تغییر شکل یا انسداد بررسی کنید.
5. رابط نصب نازل را با روش تعمیر و نگهداری تایید شده تمیز کنید.
6. کانال خلاء و نگهدارنده نازل را از نظر آلودگی بررسی کنید.
7. قبل از نصب، نازل جایگزین را با قسمت حذف شده مقایسه کنید.
8. نازل KXFX05XYA00 را به طور کامل و ایمن نصب کنید.
9. اطمینان حاصل کنید که نازل بدون مقاومت غیر عادی حرکت می کند و می چرخد.
10. تشخیص نازل دستگاه و تنظیمات کتابخانه را بررسی کنید.
11. تست پیکاپ دستی یا کم سرعت را اجرا کنید.
12. مرکز کردن قطعات، پایداری خلاء و عملکرد آزادسازی را بررسی کنید.
13. صحت قرار دادن روی تخته تست را بررسی کنید.
14. پس از تایید عملکرد پایدار، سرعت تولید را به تدریج افزایش دهید.

نصب باید توسط پرسنل تعمیر و نگهداری SMT آموزش دیده تکمیل شود. جابجایی نامناسب ممکن است به نازل، سر جایگذاری، قطعه یا رابط ماشین آسیب برساند.

برای تمیز کردن دهانه جاروبرقی از سوزن های بزرگ، ابزار ساینده یا هوای فشرده کنترل نشده استفاده نکنید. این روش ها ممکن است هندسه نازل را تغییر داده یا به گذرگاه داخلی آسیب برساند.

قبل از بسته بندی، نازل را می توان با توجه به نکات کنترلی زیر بررسی کرد:

وقتی مشتری اطلاعات کافی ماشین و برنامه را ارائه می‌کند، ممکن است تست ماشین، تست پیکاپ قطعه یا بازرسی اضافی مورد بحث قرار گیرد.

هر نازل باید در برابر ضربه، فشار، رطوبت، آلودگی و حرکت کنترل نشده در طول حمل و نقل محافظت شود. قطعات دقیق کوچک را نباید در داخل یک کارتن بزرگ قرار داد.

تحویل سریع برای سفارشات فوری و کم حجم مناسب است. حمل و نقل هوایی یا دریایی تلفیقی ممکن است برای سفارشات قطعات یدکی بزرگتر در نظر گرفته شود. روش حمل و نقل، زمان تحویل و هزینه حمل و نقل باید قبل از پرداخت تأیید شود.

این محصول تحت مرجع کامل KXFX05XYA00 و کد نازل 1908 فهرست شده است که به تیم های خرید کمک می کند تا از توضیحات نامشخص جلوگیری کنند.

مشتریان ممکن است قبل از سفارش، عکس‌های قدیمی، اطلاعات ماشین و داده‌های اجزا را برای مقایسه ارسال کنند.

سفارش‌های انفرادی یا کم می‌توانند تیم‌های تعمیر و نگهداری را که بدون خرید موجودی بیش از حد نیاز به تعویض اضطراری دارند، پشتیبانی کنند.

ممکن است چندین قطعه برای کارخانه‌ها، توزیع‌کنندگان، و ارائه‌دهندگان خدمات تعمیر و نگهداری که به انبار معمولی نیاز دارند، عرضه شود.

نازل ممکن است همراه با سایر نازل های SMT سازگار، قطعات تغذیه کننده، حسگرها، موتورها، تسمه ها، فیلترها و اجزای تعمیر و نگهداری بسته بندی شود.

بسته بندی محافظ و ترتیبات پیک بین المللی برای تحویل به خارج از کشور در دسترس است.

یک نازل آسیب دیده می تواند برنامه قرار دادن را متوقف کند حتی زمانی که بقیه دستگاه به درستی کار می کند. نازل های مخصوص شکل ممکن است به راحتی با یک نازل همه منظوره جایگزین نشوند زیرا سطح پیکاپ و الزامات اجزا متفاوت است.

نگه داشتن یدکی تایید شده می تواند به تیم تعمیر و نگهداری کمک کند:

• بدون انتظار برای خرید جدید، نازل آسیب دیده را تعویض کنید.
• کاهش توقف خط در طول تولید فوری.
• نازل نصب شده را با یک قطعه خوب و شناخته شده مقایسه کنید.
• مشکلات نازل را از مشکلات فیدر یا سیستم خلاء جدا کنید.
• در طول نگهداری پیشگیرانه، تولید ثابت را حفظ کنید.
• پشتیبانی از تغییر سریع محصول
• از برنامه های تحویل سفارشات مهم PCB محافظت کنید.
• هزینه های حمل و نقل بین المللی اضطراری را کاهش دهید.

مقدار یدکی توصیه شده باید بر اساس کمیت دستگاه، فرکانس استفاده از نازل، اهمیت تولید، میزان آسیب تاریخی و زمان تحویل تهیه باشد.

شماره قطعه کامل استKXFX05XYA00، و مدل نازل است1908. لطفاً هر دو مرجع را در استعلام خود، سفارش خرید، درخواست بسته بندی و سابقه قطعات یدکی داخلی خود بگنجانید تا با مدل های مشابه نازل اشتباه نگیرید.

نازل KXFX05XYA00 1908 معمولاً با تجهیزات قرار دادن CM402 و CM602 SMT مرتبط است. با این حال، هد قرار دادن، پیکربندی دستگاه، کتابخانه نازل و بسته اجزاء باید قبل از سفارش بررسی شوند. ارائه عکس های نازل قدیمی به شدت توصیه می شود.

سطح پیکاپ آن برای پروفیل های اجزای انتخاب شده به جای حمل و نقل عمومی طراحی شده است. هنگامی که قطعه دارای سطح نامنظم، ناحیه برداشت محدود یا نیاز به جابجایی خاص برنامه است، یک نازل با شکل خاص ممکن است تماس، مرکز یا آب بندی بهتری را با خلاء ایجاد کند.

لطفا شماره قطعه KXFX05XYA00، کد نازل 1908، مدل دستگاه، مدل سر در صورت موجود بودن، تعداد مورد نیاز، عکس های قطعه قدیمی، ابعاد قطعه، کشور مقصد و روش تحویل ترجیحی را ارائه دهید. اطلاعات کامل امکان بررسی سریعتر سازگاری و نقل قول را فراهم می کند.

نازل را به طور مرتب از نظر آلودگی، گرفتگی، خراشیدگی، تغییر شکل و سایش صورت پیکاپ بررسی کنید. از روش تمیز کردن تایید شده استفاده کنید، از ابزارهای ساینده اجتناب کنید، سطح نصب را تمیز نگه دارید و نازل های یدکی را در نگهدارنده های محافظ برچسب دار نگهداری کنید تا از آسیب ضربه جلوگیری شود.

برای قیمت، در دسترس بودن، تایید سازگاری، اطلاعات بسته بندی و گزینه های تحویل بین المللی برای مجموعه نازل مخصوص Panasonic KXFX05XYA00 1908 با ما تماس بگیرید.

برای دریافت قیمت دقیق، لطفاً ارسال کنید:

• شماره قطعه: KXFX05XYA00.
• مدل نازل: 1908.
• مدل ماشین: CM402 یا CM602.
• مدل سر جایگذاری، در صورت موجود بودن.
• مقدار مورد نیاز
• عکس های نازل موجود.
• ابعاد یا نقشه های جزء را هدف قرار دهید.
• شرایط تامین مورد نیاز
• کشور مقصد و کد پستی
• روش ارسال ترجیحی
• تاریخ تحویل مورد نیاز

ما نازل های SMT و قطعات یدکی ماشین آلات مربوطه را برای تعمیر و نگهداری تولید، تعویض اضطراری، خدمات پیشگیرانه و موجودی توزیع کننده عرضه می کنیم. درخواست دقیق خود را برای بررسی سازگاری و یک نقل قول تجاری ارسال کنید.
