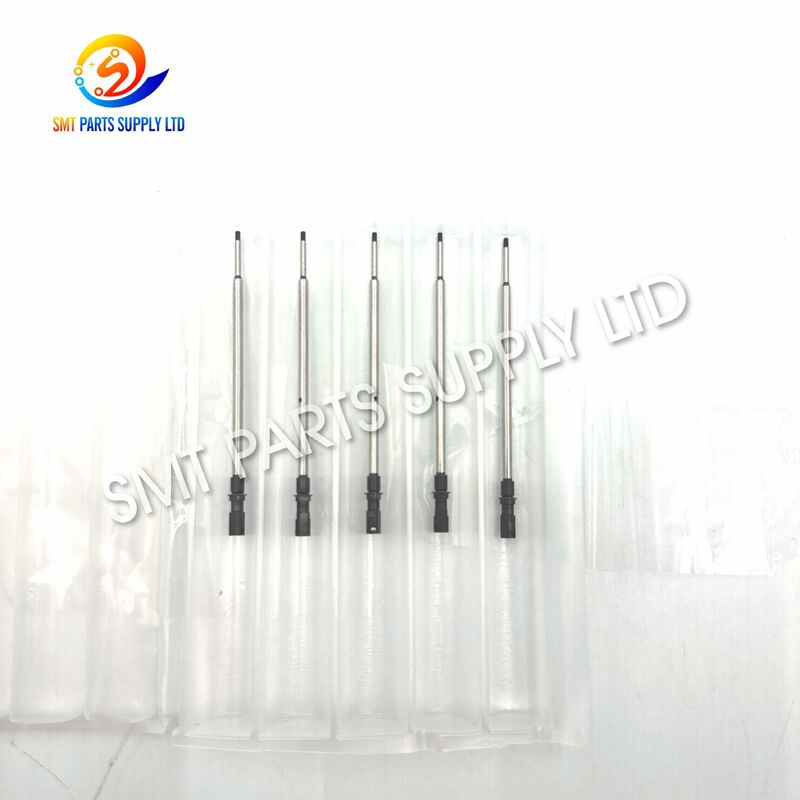

شفت نازل FUJI 2AGTHA004600 2SGTHA000500 2AGTHA009100 Precision NXT H24

این شفت نازل H24 هد NXT FUJI 2AGTHA004600، 2SGTHA000500 و 2AGTHA009100 یک قطعه مکانیکی دقیق است که در مکانیزم نازل هد H24 استفاده می‌شود. این قطعه برای تجهیزات انتخاب و قرار دادن FUJI NXT طراحی شده است و از حرکت دقیق، روان و قابل تکرار محور نازل در طول عملیات برداشت و قرار دادن قطعات پشتیبانی می‌کند.این شفت همچنین ممکن است به عنوان شفت سرنگ H24، شفت نگهدارنده نازل، شفت هد قرار دادن یا شفت محرک نازل توصیف شود. این قطعه معمولاً زمانی مورد نیاز است که قطعه نصب شده فرسوده، خراشیده، خم شده، آلوده یا از نظر مکانیکی آسیب دیده باشد.این محصول برای نگهداری پیشگیرانه، بازسازی هد قرار دادن، تعمیرات اضطراری و موجودی قطعات یدکی کارخانه مناسب است. گزینه‌های تامین اصلی و سازگار ممکن است بسته به موجودی، الزامات تحویل و مشخصات مشتری در دسترس باشند. از آنجایی که شماره قطعات مختلف می‌توانند نشان‌دهنده بازنگری‌های مختلف یا پیکربندی‌های مونتاژ باشند، خریداران باید مدل دستگاه، برچسب هد H24، شماره قطعه قدیمی، عکس‌ها و ابعاد را برای تأیید ارائه دهند.

شناسایی محصول

مورد

علل رایج خرابی شفت نازل

علت

نازل به نرمی برنمی‌گردد.

• خطاهای برداشت به صورت متناوب رخ می‌دهند.
• دقت قرار دادن ناپایدار می‌شود.
• هد صدای مکانیکی غیرعادی تولید می‌کند.
• ارتفاع نازل ناهموار به نظر می‌رسد.
• خراش یا سایش قابل مشاهده روی شفت وجود دارد.
• مکانیزم نازل در هنگام بررسی دستی گیر می‌کند.
• نرخ رد قرار دادن به طور غیرمنتظره‌ای افزایش می‌یابد.
• پس از حرکت هد، هشدار دستگاه ظاهر می‌شود.
• شفت نصب شده به وضوح خم شده است.
• خطاهای مکرر مربوط به نازل در همان موقعیت هد رخ می‌دهد.
• این علائم همچنین می‌توانند ناشی از نازل‌ها، فنرها، نگهدارنده‌ها، مهر و موم‌ها، سنسورها، قطعات خلاء، فیدرها، نحوه ارائه قطعه یا کالیبراسیون دستگاه باشند. بنابراین، قبل از تعویض شفت، کل مکانیزم هد باید بازرسی شود.
• راه حل

تعویض شفت نازل H24 فرسوده یا آسیب دیده می‌تواند به بازیابی حرکت کنترل شده در داخل مکانیزم هد قرار دادن کمک کند. جایگزین صحیح باید با نسخه هد مورد نیاز، شماره قطعه، ابعاد فیزیکی، ساختار نصب، وضعیت سطح و موقعیت نصب مطابقت داشته باشد.

روش جایگزینی توصیه شده

مرحله

ساخت مکانیکی دقیق

این محصول برای نگهداری و تعمیر تجهیزات FUJI NXT مجهز به هد قرار دادن H24 در نظر گرفته شده است. می‌توان از آن در طول سرویس پیشگیرانه، تعمیرات اضطراری و بازسازی هد استفاده کرد.

لیست شامل مراجع قطعه است

به خریداران کمک می‌کند تا محصول را با استفاده از سوابق خرید یا مراجع نگهداری مختلف پیدا کنند.گزینه‌های اصلی و سازگارممکن است گزینه‌های تامین مختلفی در دسترس باشند. وضعیت محصول ارائه شده و نوع تامین به وضوح در قیمت‌گذاری ذکر خواهد شد.

سفارشات را می‌توان بر اساس شماره قطعه، مدل دستگاه، برچسب هد، عکس‌ها، ابعاد و نمونه مشتری قبل از حمل و نقل بررسی کرد.

شفت به صورت جداگانه محافظت می‌شود تا خطر خراشیدگی، آلودگی، ضربه یا تغییر شکل در طول حمل و نقل بین‌المللی کاهش یابد.

مشخصات

مرجع محصول

مورد تأیید

اطلاعات لازم

کارخانه‌های EMS اغلب خطوط SMT متعددی را برای پروژه‌های مختلف مشتریان اداره می‌کنند. نگهداری قطعات مناسب هد H24 می‌تواند به کاهش تأخیر در تعمیرات و پشتیبانی از در دسترس بودن مداوم دستگاه کمک کند.

تولید با حجم بالا از لوازم الکترونیکی خانگی، دستگاه‌های هوشمند، نمایشگرها و بردهای مدار مرتبط نیازمند عملکرد پایدار انتخاب و قرار دادن است. قطعات فرسوده هد باید در طول نگهداری برنامه‌ریزی شده تعویض شوند.

تولید الکترونیک خودرو معمولاً نیازمند نگهداری مستند، رویه‌های جایگزینی کنترل شده و عملکرد پایدار تجهیزات است. تأیید شماره قطعه قبل از نصب به ویژه مهم است.

این شفت می‌تواند از تجهیزات NXT مورد استفاده در تولید کنترل‌کننده‌ها، سنسورها، ماژول‌های قدرت، اینورترها، محصولات ارتباطی صنعتی و دستگاه‌های اتوماسیون پشتیبانی کند.

تولیدکنندگان روترها، ماژول‌های ارتباطی، محصولات شبکه‌ای و بردهای پردازش سیگنال می‌توانند شفت‌های نازل را در موجودی قطعات یدکی دستگاه‌های قرار دادن خود قرار دهند.

تولید بردهای LED می‌تواند شامل ساعات کار طولانی و چرخه‌های قرار دادن مکرر باشد. بازرسی منظم هد به شناسایی آلودگی، سایش و حرکت غیرعادی نازل کمک می‌کند.

مراکز مونتاژ محصولات الکترونیکی پزشکی می‌توانند از قطعات جایگزین تأیید شده در رویه‌های نگهداری و کنترل کیفیت تأیید شده خود استفاده کنند.

ارائه‌دهندگان خدمات حرفه‌ای ممکن است از این قطعه در طول بازرسی هد H24، بازسازی، تعمیر و تست عملکرد استفاده کنند.

توزیع‌کنندگان می‌توانند شفت نازل را به کارخانه‌هایی که دستگاه‌های قرار دادن NXT را اداره می‌کنند، عرضه کنند. مراجع و بازنگری‌های مختلف باید به طور جداگانه برچسب‌گذاری و ذخیره شوند.

صنعت

هد قرار دادن به موقعیت برداشت قطعه حرکت می‌کند.

مکانیزم نازل انتخاب شده به سمت پایین حرکت می‌کند.

1. نازل به ارتفاع برداشت برنامه‌ریزی شده می‌رسد.
2. خلاء از طریق سیستم نازل اعمال می‌شود.
3. قطعه الکترونیکی از فیدر برداشته می‌شود.
4. قطعه توسط هد بلند شده و منتقل می‌شود.
5. دستگاه موقعیت و جهت‌گیری قطعه را بررسی می‌کند.
6. هد به مختصات برنامه‌ریزی شده PCB حرکت می‌کند.
7. نازل به ارتفاع قرار دادن پایین می‌آید.
8. قطعه روی موقعیت خمیر لحیم قرار داده می‌شود.
9. نازل به موقعیت شروع خود باز می‌گردد.
10. دستگاه به چرخه برنامه‌ریزی شده بعدی ادامه می‌دهد.
11. شفت باید در طول این فرآیند حرکت روان و پایدار را حفظ کند. خم شدن، آلودگی، خراشیدگی، ابعاد نادرست یا عدم هم ترازی نصب ممکن است اصطکاک را افزایش داده و بر بازگشت نازل تأثیر بگذارد.
12. ارتباط با سایر اجزای هد H24

جزء مرتبط

1. مدل دستگاه را تأیید کنید

بررسی کنید که آیا دستگاه مجهز به هد قرار دادن H24 است. عکس واضحی از برچسب هد ارسال کنید.

سوابق نگهداری، برچسب‌ها، تاریخچه خرید و قطعه برداشته شده را برای یکی از مراجع زیر بررسی کنید:

2SGTHA000500

• 2AGTHA009100
• 4. ساختار فیزیکی را مقایسه کنید
• عکس‌ها باید به وضوح نشان دهند:

هر دو ساختار انتهایی

• سطح بدنه اصلی
• شیارها و شانه‌ها
• سوراخ‌ها یا نواحی رزوه دار
• جزئیات موقعیت یابی یا نصب
• برچسب یا بسته بندی اصلی
• موقعیت نصب در داخل هد
• 5. ابعاد حیاتی را اندازه بگیرید
• اندازه گیری

گزینه تامین

اطلاعات لازم

شفت نازل باید به عنوان یک قطعه مکانیکی دقیق قبل از حمل و نقل بازرسی شود.

هدف بازرسی

نصب باید توسط پرسنل نگهداری SMT واجد شرایط که با هد قرار دادن FUJI NXT آشنا هستند، انجام شود.

دستگاه را طبق رویه‌های ایمنی کارخانه متوقف کنید.

• در یک منطقه تمیز و با نور کافی کار کنید.
• ابزارهای دقیق مناسب را آماده کنید.
• توالی مونتاژ اصلی را ثبت کنید.
• شفت جدید را با قطعه برداشته شده مقایسه کنید.
• راهنما، نگهدارنده، فنر، مهر و موم و نازل را بازرسی کنید.
• تأیید کنید که جایگزین هیچ آسیب قابل مشاهده‌ای ندارد.
• در حین نصب
• شفت را با زور وارد راهنما نکنید.

• با دست‌های کثیف به سطوح دقیق دست نزنید.
• از گرد و غبار، الیاف، روغن و ذرات فلزی دور نگه دارید.
• اجزای نگهدارنده را به ترتیب صحیح نصب کنید.
• فقط از روان کننده تأیید شده در صورت نیاز به روانکاری استفاده کنید.
• قبل از تکمیل مونتاژ، حرکت آزاد را تأیید کنید.
• در صورت لزوم قطعات مرتبط آسیب دیده را تعویض کنید.
• پس از نصب
• در صورت مجاز بودن، حرکت شفت را به صورت دستی بررسی کنید.

• هد را طبق رویه دستگاه دوباره نصب کنید.
• کالیبراسیون لازم را تکمیل کنید.
• یک تست انتخاب کنترل شده را اجرا کنید.
• یک برنامه قرار دادن با ریسک کم را اجرا کنید.
• بازگشت نازل و برداشت قطعه را بررسی کنید.
• بردهای آزمایشی را بازرسی کنید.
• تاریخ نگهداری و شماره قطعه جایگزین را ثبت کنید.
• توصیه‌های نگهداری
• اقدام نگهداری

شفت‌های دقیق می‌توانند در اثر ضربه، آلودگی، لرزش یا تماس با سایر محصولات فلزی آسیب ببینند. بنابراین، بسته‌بندی صادراتی مناسب ضروری است.

شماره قطعه و تعداد سفارش داده شده را تأیید کنید.

1. شفت را در یک غلاف یا کیسه محافظ فردی قرار دهید.
2. هر دو انتها و سطوح کاربردی را محافظت کنید.
3. مواد ضربه گیر اضافه کنید.
4. مورد را در یک جعبه داخلی مناسب قرار دهید.
5. جعبه داخلی را در کارتن صادراتی محکم کنید.
6. برچسب‌های محصول و تعداد را اعمال کنید.
7. کارتن بیرونی را مهر و موم کنید.
8. اسناد حمل و نقل مورد نیاز را آماده کنید.
9. مورد بسته بندی
10. ترتیب استاندارد

محصولات را می‌توان بر اساس مدل دستگاه، شماره قطعه، برچسب‌ها، نمونه‌ها، عکس‌ها و ابعاد بررسی کرد.

گزینه‌های تامین اصلی و سازگار ممکن است بسته به الزامات مشتری، موجودی، انتظارات کیفیت و برنامه‌های تحویل قیمت‌گذاری شوند.

ما از سفارشات نگهداری اضطراری، خرید منظم کارخانه، موجودی توزیع کننده و حمل و نقل قطعات یدکی ترکیبی پشتیبانی می‌کنیم.

بسته‌بندی محافظ و گزینه‌های حمل و نقل انعطاف‌پذیر برای مشتریان در اروپا، آمریکای شمالی، آسیای جنوب شرقی و سایر بازارهای جهانی در دسترس است.

مرحله

نباید تعویض مستقیم را فرض کرد. این مراجع ممکن است نشان‌دهنده بازنگری‌ها، پیکربندی‌ها یا موقعیت‌های مونتاژ متفاوتی باشند. شماره قطعه قدیمی، ساختار فیزیکی، ابعاد، برچسب هد و موقعیت نصب باید قبل از جایگزینی تأیید شوند.

گزینه‌های تامین اصلی و سازگار ممکن است بسته به موجودی و الزامات مشتری در دسترس باشند. قیمت‌گذاری به وضوح وضعیت محصول ارائه شده و نوع تامین را بیان می‌کند تا مشتریان بتوانند گزینه مناسب را انتخاب کنند.

لطفاً شماره قطعه مورد نیاز، مدل کامل دستگاه FUJI NXT، برچسب هد H24، عکس‌های واضح محصول، ابعاد حیاتی، تعداد مورد نیاز، کشور مقصد، نوع تامین ترجیحی و تاریخ تحویل مورد انتظار را ارسال کنید.

بله. این محصول را می‌توان با نازل‌ها، فیدرها، قطعات فیدر، موتورها، سنسورها، شیرها، کابل‌ها، فیلترها، بردهای کنترل، قطعات نوار نقاله و سایر اجزای دستگاه SMT ترکیب کرد تا خرید و حمل و نقل ساده‌تر شود.

FUJI و نام‌های دستگاه‌های مرتبط علائم تجاری صاحبان مربوطه هستند. آنها فقط برای توصیف سازگاری محصول و کاربرد مورد نظر استفاده می‌شوند.

تماس با ما

لطفاً شماره قطعه، مدل کامل دستگاه NXT، برچسب هد H24، تعداد مورد نیاز، کشور تحویل و عکس‌های واضح را در استعلام خود بگنجانید.
