FUJI NXT محور Y محموله دقیق NSK 7001AT سری محموله توپ تماس زاویه ای 12 × 28 × 8 میلی متر

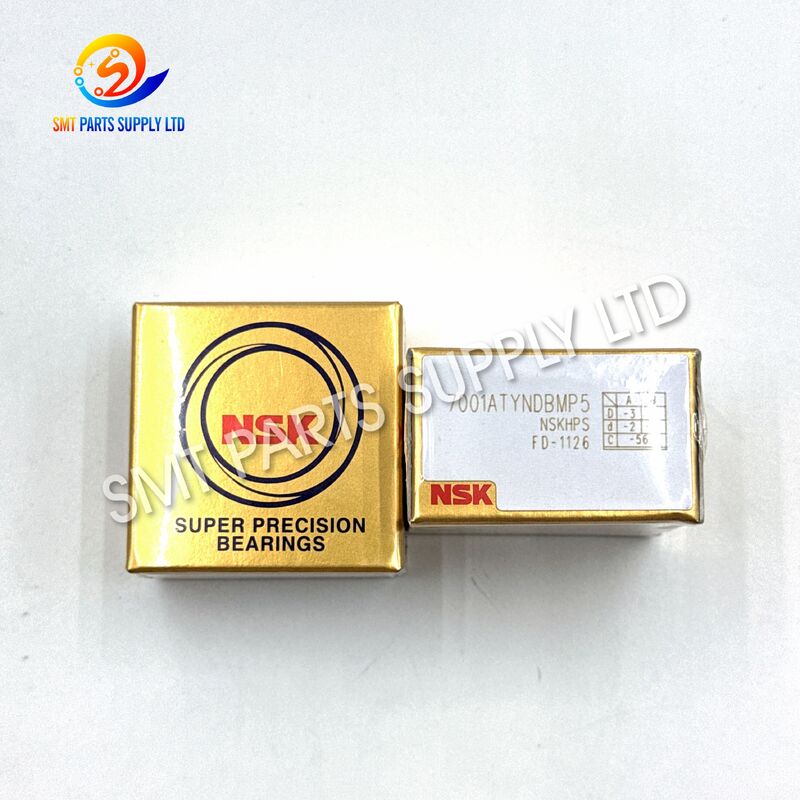

بلبرینگ دقیق محور Y FUJI H4209W NSK 7001ATYNDBMP5 NXT

بلبرینگ FUJI H4209W یک قطعه پشتیبانی حرکتی دقیق است که در مکانیسم محور Y تجهیزات قرارگیری سطحی FUJI NXT استفاده می شود. معمولاً با سری بلبرینگ‌های NSK 7001AT شناسایی می‌شود، با نام‌های کاملی مانند 7001ATYNDBMP5 یا 7001ATYDBC8P5 که در مراجع مختلف قسمت‌ها ظاهر می‌شوند. پاکت ابعادی استاندارد مرتبط با این محصول 12 میلی متر قطر داخلی، 28 میلی متر قطر خارجی و 8 میلی متر عرض است. اطلاعات عمومی قطعات NXT H4209W را به عنوان یک یاتاقان نصب شده در مجموعه بال اسکرو محور Y شناسایی می کند، جایی که ممکن است دو قطعه در ساختار مکانیکی مربوطه نشان داده شود.

این یاتاقان تماس زاویه ای که برای پشتیبانی چرخشی دقیق طراحی شده است به کنترل حرکت شعاعی و جابجایی محوری در داخل مکانیسم موقعیت یابی کمک می کند. انتخاب صحیح بلبرینگ، جهت نصب، چیدمان منطبق، شرایط روانکاری و پیش بارگذاری برای حفظ حرکت محور صاف و موقعیت یابی قابل اطمینان مهم هستند.

این محصول برای کارخانه‌های SMT، شرکت‌های تعمیر و نگهداری ماشین‌آلات، بازسازی‌کننده‌های تجهیزات، توزیع‌کنندگان قطعات یدکی و تیم‌های خدمات فنی که به بلبرینگ جایگزین برای مجموعه‌های حرکتی FUJI NXT نیاز دارند، مناسب است. خریداران باید پیکربندی دستگاه، علامت بلبرینگ نصب شده، موقعیت مونتاژ و مقدار مورد نیاز را قبل از ثبت سفارش تأیید کنند.

شناسایی محصول کلیدی

شماره قطعه H4209W با برنامه های بلبرینگ FUJI NXT مرتبط است، در حالی که اطلاعات لیست قطعات موجود، یاتاقان را در ساختار بال اسکرو محور Y قرار می دهد.

ویژگی های محصول

علت

چرا بلبرینگ NXT-Axis نیاز به تعویض دارد؟

محور Y یک ماشین قرار دادن SMT، حرکت های مکرر شتاب، کاهش سرعت، موقعیت یابی و بازگشت را در طول تولید انجام می دهد. یاتاقان که از بال اسکرو یا شفت چرخان حمایت می کند باید به طور مکرر عمل کند و در عین حال حرکت محوری و شعاعی کنترل شده را حفظ کند. با گذشت زمان، سایش مکانیکی یا مشکلات مربوط به نصب ممکن است عملکرد بلبرینگ را کاهش دهد.

1. خستگی مکانیکی طولانی مدت

چرخه‌های تولید مداوم، مسیرهای بلبرینگ و عناصر نورد را در معرض بارهای مکرر قرار می‌دهند. حتی زمانی که دستگاه به درستی نگهداری می شود، ساعات کار طولانی می تواند به تدریج فاصله داخلی، خستگی سطح، لرزش یا مقاومت غلتشی را افزایش دهد.

2. زوال روانکاری

گریس می تواند به دلیل دمای کارکرد، آلودگی، زمان سرویس دهی بیش از حد، روانکار ناسازگار، یا مقدار روغن کاری نادرست تخریب شود. روانکاری ناکافی اصطکاک را افزایش می دهد، در حالی که گریس بیش از حد می تواند کشش و دمای عملیاتی را افزایش دهد.

3. گرد و غبار و آلودگی

محیط های تولید SMT ممکن است حاوی گرد و غبار ریز، بقایای اجزاء، روان کننده خشک شده، ذرات بسته بندی یا بقایای نگهداری باشد. آلاینده‌هایی که وارد ناحیه بلبرینگ می‌شوند می‌توانند به سطح راهرو آسیب برسانند و صدا یا لرزش غیرعادی ایجاد کنند.

4. پیش بارگذاری بلبرینگ نادرست

بلبرینگ های تماس زاویه ای نسبت به چیدمان نصب و پیش بارگذاری حساس هستند. پیش بارگذاری بیش از حد ممکن است باعث ایجاد گرما، سر و صدا و سایش زودرس شود. پیش بارگذاری ناکافی ممکن است حرکت محوری، کاهش استحکام یا موقعیت محوری ناپایدار ایجاد کند.

5. ناهماهنگی

بدنه یاتاقان نامناسب، محور خمیده، بال‌اسکرو آسیب‌دیده، سطح نصب ناهموار، یا مهره قفلی که به درستی سفت نشده است، می‌تواند بار غیرعادی را بر یاتاقان وارد کند. تعویض بلبرینگ بدون اصلاح مشکل تراز ممکن است منجر به خرابی مکرر شود.

6. نصب نادرست

نیروی فشار وارد شده از طریق عناصر نورد، ضربه چکش، آلودگی در حین مونتاژ، جهت نصب نادرست، یا گشتاور سفت شدن کنترل نشده می تواند قبل از بازگشت ماشین به تولید، به یاتاقان جدید آسیب برساند.

7. برخورد یا توقف اضطراری

یک برخورد مکانیکی، توقف ناگهانی محور، مقاومت بیش از حد، یا انسداد بال‌اسکرو می‌تواند بار ضربه‌ای را به یاتاقان‌های نگهدارنده منتقل کند. یاتاقان ممکن است فعال بماند اما بعداً صدا، لرزش یا دقت موقعیت یابی کاهش می یابد.

علائم شایع شکست

این علائم منحصراً توسط بلبرینگ ایجاد نمی شوند. بال اسکرو، کوپلینگ، موتور، راهنمای خطی، مهره قفلی، رمزگذار، سیستم روغن کاری و محفظه نصب نیز باید قبل از تعویض بررسی شوند.

راه حل

جایگزینی دقیق برای موقعیت پشتیبانی FUJI NXT Y-Axis

تعویض یاتاقان فرسوده H4209W می تواند به بازیابی حرکت صاف محور Y کمک کند زمانی که بازرسی تأیید می کند که یاتاقان آسیب دیده است یا دیگر شرایط چرخشی لازم را ندارد. یک روش صحیح جایگزینی باید شامل شناسایی، بازرسی، تمیز کردن، نصب، تنظیم و تأیید عملیاتی باشد.

فرآیند جایگزینی توصیه شده

نکات مهم نصب

• مستقیماً با چکش فلزی به بلبرینگ ضربه نزنید.
• نیروی فشار را از طریق توپ ها منتقل نکنید.
• میز کار، ابزار، شفت، محفظه و یاتاقان را تمیز نگه دارید.
• مشخصات بلبرینگ بی همتا را بدون تایید فنی مخلوط نکنید.
• جهت نصب بلبرینگ تماس زاویه ای را تغییر ندهید.
• از روان کننده نامشخص استفاده نکنید.
• از مهره قفلی، اسپیسر، یقه یا قطعه نگهدارنده آسیب دیده دوباره استفاده نکنید.
• بال اسکرو را از نظر خمش، سایش، امتیازدهی یا مقاومت غیرعادی بررسی کنید.
• قبل از این که فرض کنید هر مشکل محور Y ناشی از یاتاقان است، راهنماهای خطی را بررسی کنید.
• دستورالعمل های نگهداری تجهیزات و روش های ایمنی سایت را دنبال کنید.

مشخصات

مشخصات محصول اصلی

یاتاقان های عمومی و مراجع تجاری، پلت فرم ابعادی 7001A را با سوراخ 12 میلی متر، قطر خارجی 28 میلی متر و عرض 8 میلی متر شناسایی می کنند. سوابق موجود H4209W همچنین جزء را به عنوان یک یاتاقان NSK برای تجهیزات FUJI NXT شناسایی می کند.

جدول تأیید پسوند

تفسیر پسوندی نباید به عنوان تنها معیار خرید مورد استفاده قرار گیرد. علامت گذاری کامل، آرایش بلبرینگ، پیکربندی ماشین و مستندات مونتاژ باید با هم بررسی شوند.

کنترل کیفیت

بازرسی ورودی

هر یاتاقان عرضه شده باید قبل از حمل و نقل در برابر الزامات سفارش بررسی شود. فرآیند بازرسی ممکن است شامل موارد زیر باشد:

• مقایسه شماره قطعه FUJI.
• مقایسه مدل NSK و پسوند.
• اندازه گیری قطر داخلی
• اندازه گیری قطر بیرونی
• اندازه گیری عرض
• بازرسی ظاهری سطح و راه آهن.
• بازرسی خوردگی و آلودگی.
• بازرسی وضعیت بسته بندی
• بازرسی وضعیت چرخشی دستی
• تایید کمیت
• تأیید برچسب و دسته
• تایید عکس در صورت درخواست

تایید قبل از ارسال

برنامه

کاربرد تجهیزات اولیه

بلبرینگ H4209W عمدتاً به عنوان یک بلبرینگ جایگزین دقیق برای تجهیزات قرار دادن FUJI NXT SMT به بازار عرضه می شود. رکوردهای لیست قطعات آن را با یک مجموعه بال اسکرو NXT محور Y متصل می کند.

مناطق کاربردی معمولی

خریداران مناسب

• کارخانه های تولید الکترونیک SMT.
• امکانات تولید EMS
• کاربران تجهیزات FUJI.
• شرکت های تعمیر ماشین آلات SMT.
• کارگاه های بازسازی ماشین آلات.
• تیم های تعمیر و نگهداری اتوماسیون صنعتی
• توزیع کنندگان قطعات یدکی SMT.
• ارائه دهندگان خدمات تجهیزات در خارج از کشور.
• بخش های مهندسی کارخانه
• تیم های پیشگیری و نگهداری

چگونه کار می کند

اصل بلبرینگ تماس زاویه ای

یک بلبرینگ تماسی زاویه ای از هندسه راه آهن استفاده می کند که یک خط تماس بین توپ ها و مسیرهای مسابقه با زاویه ای نسبت به صفحه شعاعی ایجاد می کند. این طراحی به بلبرینگ اجازه می دهد تا بار شعاعی و بار محوری را همزمان تحمل کند. NSK بلبرینگ های تماس زاویه ای را به عنوان محصولاتی مناسب برای بارگذاری ترکیبی، با پیکربندی های مختلف بر اساس جهت بار محوری و استحکام مورد نیاز توصیف می کند.

عملکرد در مکانیسم محور Y

در داخل یک محور موقعیت یابی دقیق، سروو موتور بال اسکرو را می چرخاند. مهره بال اسکرو حرکت چرخشی را به حرکت خطی تبدیل می کند و باعث می شود ساختار دستگاه در امتداد محور Y حرکت کند.

بلبرینگ پشتیبانی چندین عملکرد مهم را انجام می دهد:

1. از انتهای چرخان بال اسکرو پشتیبانی می کند.
2. این به کنترل جابجایی محوری کمک می کند.
3. تراز چرخشی را حفظ می کند.
4. این به استحکام سیستم درایو کمک می کند.
5. حرکت ناخواسته در هنگام شتاب را کاهش می دهد.
6. این به سیستم سروو کمک می کند تا موقعیت ثابتی ایجاد کند.
7. از حرکت ماشینی قابل تکرار در چرخه های مداوم پشتیبانی می کند.

چرا سختی بلبرینگ مهم است؟

در حین شتاب یا کاهش سرعت، نیروی محوری می تواند روی تکیه گاه بال اسکرو اثر بگذارد. اگر بلبرینگ فاصله بیش از حد داشته باشد، پیچ ممکن است کمی در جهت محوری حرکت کند. این حرکت می تواند ثبات موقعیت یابی را کاهش دهد و پاسخ مکانیکی ناسازگاری ایجاد کند.

یک بلبرینگ تماس زاویه ای که به درستی انتخاب و نصب شده است، پشتیبانی کنترل شده ای را فراهم می کند. هنگامی که آرایش یاتاقان، پیش بارگذاری، روانکاری، تناسب شفت و تناسب محفظه صحیح باشد، محور می تواند با چرخش نرم تر و موقعیت پایدارتر عمل کند.

ارتباط با سایر اجزا

جایگزینی بلبرینگ بال‌اسکرو آسیب‌دیده، راهنمای خطی فرسوده، کوپلینگ شل، موتور معیوب یا تنظیم نادرست سروو را اصلاح نمی‌کند. تشخیص مکانیکی کامل توصیه می شود.

مزایای عملکرد

1. پشتیبانی از محور پایدار

بلبرینگ به تثبیت بال اسکرو چرخان و محدود کردن حرکت ناخواسته شفت کمک می کند.

2. سفر مکانیکی صاف

تماس غلتشی صحیح اصطکاک را در مقایسه با تکیه گاه لغزشی کاهش می دهد و حرکت محور Y را روان تر می کند.

3. موقعیت محوری کنترل شده

طراحی تماس زاویه ای از نیروی محوری پشتیبانی می کند و به حفظ موقعیت بال اسکرو مورد نظر کمک می کند.

4. قابلیت حرکت دقیق

یک بلبرینگ با درجه دقیق مناسب از الزامات تکرارپذیری تجهیزات قرار دادن SMT پشتیبانی می کند.

5. کاهش لرزش مکانیکی

تعویض بلبرینگ فرسوده یا آسیب دیده ممکن است لرزش و نویز تایید شده مربوط به بلبرینگ را کاهش دهد.

6. کارایی تعمیر و نگهداری

استفاده از شناسه صحیح H4209W و NSK خطر سفارش بلبرینگ استاندارد نامرتبط را کاهش می دهد.

7. قابلیت اطمینان تولید

تعویض پیشگیرانه می تواند احتمال توقف غیرمنتظره محور ناشی از آسیب پیش رونده بلبرینگ را کاهش دهد.

8. بازسازی سازگاری

این قطعه برای کارگاه های تعمیر و نگهداری که در حال بازسازی یا بازیابی مجموعه های حرکتی FUJI NXT هستند، مناسب است.

مقایسه با یک بلبرینگ همه منظوره

یک یاتاقان با همان ابعاد 12 × 28 × 8 میلی متر به طور خودکار جایگزین قابل قبولی نیست. طراحی داخلی، زاویه تماس، درجه دقیق، نوع قفس، شرایط تطبیق، پیش بارگذاری و پسوند ممکن است متفاوت باشد.

نحوه انتخاب

مرحله 1: شماره قطعه FUJI را تأیید کنید

بررسی کنید که آیا لیست قطعات ماشین، سند سرویس، بسته حذف شده یا سابقه تعمیر و نگهداری، جزء مورد نیاز را به عنوان H4209W شناسایی می کند یا خیر.

مرحله 2: علامت گذاری کامل بلبرینگ را ثبت کنید

فقط «7001» را ارائه ندهید. از هر کاراکتر حک شده روی بلبرینگ، از جمله پیشوندها و پسوندها، عکس بگیرید یا یادداشت کنید.

نشانه گذاری های ممکن در مراجع موجود عبارتند از:

• 7001ATYNDBMP5
• 7001ATYDBC8P5
• 7001AT
• H4209W

از آنجایی که سوابق پسوند کامل در لیست های موجود و اسناد قطعات متفاوت است، علامت گذاری حذف شده باید به عنوان مرجع خرید اولیه در نظر گرفته شود.

مرحله 3: ابعاد را تأیید کنید

اندازه گیری یا تأیید:

• قطر داخلی: 12 میلی متر.
• قطر بیرونی: 28 میلی متر
• عرض: 8 میلیمتر

مرحله 4: تجهیزات را تأیید کنید

اطلاعات زیر را ارائه دهید:

• برند ماشین.
• سری ماشین.
• تولید ماشین.
• شماره ماژول
• شماره سریال ماشین.
• موقعیت محور.
• نام مجمع.
• شماره قطعه موجود

مرحله 5: ترتیب بلبرینگ را تأیید کنید

از مهندس تعمیر و نگهداری بپرسید که آیا مونتاژ از موارد زیر استفاده می کند:

• یک بلبرینگ.
• دو بلبرینگ مجزا.
• یک جفت همسان
• چیدمان پشت به پشت.
• آرایش چهره به چهره.
• پشتیبانی ثابت
• پشتیبانی شناور
• پیش بارگذاری خاص یا پیکربندی اسپیسر.

مرحله 6: شرط مورد نیاز را تأیید کنید

شرایط عرضه موجود ممکن است شامل موارد زیر باشد:

شرایط واقعی ارائه شده باید به وضوح در نقل قول ذکر شود. «اصلی»، «جدید»، «کارکرده» و «جایگزین» هرگز نباید به تنهایی از شماره مدل در نظر گرفته شوند.

مرحله 7: ارائه عکس

عکس های مفید عبارتند از:

• حکاکی بلبرینگ.
• برچسب بسته بندی اصلی.
• برچسب قطعات FUJI.
• موقعیت نصب شده
• مجموعه پشتیبانی بال اسکرو.
• پلاک ماشین.
• بلبرینگ از دو طرف برداشته شد.
• چیدمان اسپیسر، یقه و مهره قفلی.

مرحله 8: مقدار را تأیید کنید

نمودار قطعات ممکن است دو بلبرینگ H4209W را در مجموعه محور Y مربوطه نشان دهد، اما مقدار خرید باید با توجه به ماژول دقیق و محدوده تعمیر و نگهداری تأیید شود.

اطلاعات سفارش

لطفا جزئیات زیر را برای نقل قول سریع و دقیق ارائه دهید:

بسته بندی و حمل و نقل

بلبرینگ های دقیق به محافظت دقیق در برابر ضربه، رطوبت، گرد و غبار و خوردگی در حین حمل و نقل نیاز دارند.

فرآیند بسته بندی استاندارد

1. شناسایی بلبرینگ تایید شده است.
2. بلبرینگ در بسته بندی داخلی محافظ قرار می گیرد.
3. در صورت نیاز مواد مقاوم در برابر رطوبت اضافه می شود.
4. محصول در برابر حرکت در داخل جعبه محافظت می شود.
5. برچسب خارجی شامل شماره قطعه و مقدار است.
6. بسته در یک کارتن حمل و نقل تقویت شده قرار می گیرد.
7. اسناد صادرات طبق سفارش تهیه می شود.

گزینه های حمل و نقل موجود

• DHL Express.
• FedEx Express.
• یو پی اس اکسپرس.
• حمل و نقل هوایی.
• حمل و نقل دریایی برای سفارشات تلفیقی.
• فورواردر تعیین شده توسط مشتری
• حساب پیک مشتری.
• حمل و نقل ترکیبی با سایر قطعات یدکی SMT.

توصیه های ذخیره سازی

• بلبرینگ را تا زمان نصب در بسته بندی محافظ اصلی خود نگهداری کنید.
• آن را در یک فضای داخلی تمیز و خشک نگهداری کنید.
• از قرار گرفتن در معرض تراکم یا مواد شیمیایی خورنده خودداری کنید.
• محصولات سنگین را روی بسته یاتاقان قرار ندهید.
• محصول را از گرد و غبار فلزات و زباله های ماشین کاری دور نگه دارید.
• بسته بندی را بیهوده باز نکنید.
• در هنگام بازرسی و نصب از دستکش تمیز استفاده کنید.
• موجودی را با توجه به تاریخ دریافت بچرخانید.
• بعد از نگهداری طولانی مدت وضعیت را دوباره بررسی کنید.
• از تماس مستقیم با دست برهنه روی سطوح دقیق جلوگیری کنید.

سوالات متداول

Q1: آیا H4209W همان NSK 7001ATYNDBMP5 است؟

H4209W مرجع قطعات یدکی FUJI است که معمولاً با یک بلبرینگ دقیق سری NSK 7001AT برای تجهیزات NXT مرتبط است. برخی از رکوردهای تجاری از 7001ATYNDBMP5 استفاده می کنند، در حالی که یک رکورد لیست قطعات 7001ATYDBC8P5 را نشان می دهد. لطفاً قبل از سفارش علامت گذاری کامل روی بلبرینگ حذف شده را تأیید کنید.

Q2: ابعاد بلبرینگ H4209W چیست؟

ابعاد مستند معمولاً 12 میلی متر قطر داخلی، 28 میلی متر قطر خارجی و 8 میلی متر عرض است. با این حال، ابعاد به تنهایی برای جایگزینی کافی نیستند زیرا کلاس دقت، طراحی تماس، ترتیب تطبیق، نوع قفس و پسوندهای مربوط به پیش بارگذاری نیز باید تأیید شوند.

Q3: این بلبرینگ در دستگاه FUJI NXT کجا استفاده می شود؟

اطلاعات قطعات NXT موجود، H4209W را به عنوان یک یاتاقان در مجموعه‌ای که مربوط به بال‌اسکرو محور Y است، شناسایی می‌کند. موقعیت نصب دقیق می تواند بسته به پیکربندی ماژول و ماشین متفاوت باشد، بنابراین خریداران باید مدل تجهیزات، شماره ماژول و عکس مونتاژ را ارائه دهند.

Q4: آیا می توانم به جای آن از بلبرینگ استاندارد 7001 استفاده کنم؟

یک بلبرینگ استاندارد با ابعاد یکسان نباید به طور خودکار نصب شود. یاتاقان اصلی ممکن است به طراحی تماس زاویه ای خاص، کلاس دقیق، قفس، پیکربندی داخلی، آرایش منطبق یا پیش بار نیاز داشته باشد. همیشه پسوند کامل و الزامات برنامه را مقایسه کنید.

Q5: چه اطلاعاتی قبل از نقل قول مورد نیاز است؟

لطفا H4209W، علامت کامل بلبرینگ NSK، مقدار مورد نیاز، مدل دستگاه، شماره سریال دستگاه، موقعیت نصب، شرایط مورد نیاز و عکس‌های واضح را ارسال کنید. این جزئیات به تامین کننده اجازه می دهد تا سازگاری را تأیید کند و از تاخیرهای ناشی از اطلاعات پسوند ناقص جلوگیری کند.

تماس با ما

به دنبال بلبرینگ دقیق FUJI H4209W NSK 7001AT برای یک پروژه تعمیر و نگهداری NXT-Ass Y هستید؟

علامت بلبرینگ، مدل دستگاه، مقدار مورد نیاز، شرایط ترجیحی و مقصد تحویل را برای ما ارسال کنید. تیم ما مشخصات موجود، وضعیت موجودی، الزامات بسته بندی و گزینه حمل و نقل را قبل از نقل قول بررسی می کند.

SMT PARTS SUPPLY LTD.قطعات یدکی ماشین SMT، اجزای فیدر، یاتاقان ها، موتورها، سنسورها، تابلوهای کنترل، نازل ها، فیلترها و راه حل های تعمیر و نگهداری را برای مشتریان تولید کننده لوازم الکترونیکی در سراسر جهان ارائه می دهد.

ما حمایت می کنیم:

• تأیید سریع شماره پارت.
• تایید محصول مبتنی بر عکس
• گزینه های وضعیت جدید و جایگزین.
• الزامات نگهداری اضطراری
• سفارشات به تعداد کم و دسته ای.
• محموله های ترکیبی قطعات یدکی SMT.
• تحویل سریع بین المللی
• ارتباطات فنی قبل از حمل و نقل
• بسته بندی صادراتی محافظ
• پشتیبانی طولانی مدت تامین قطعات یدکی.

برای خدمات دقیق لطفاً درج کنیدH4209W،7001ATYNDBMP5 یا علامت گذاری کامل واقعی،12 × 28 × 8 میلی متر، وبرنامه FUJI NXT محور Yدر پرس و جو شما

بیانیه علامت تجاری و سازگاری

FUJI، NXT، NSK و نام‌های مدل مرتبط، علائم تجاری یا علائم تجاری ثبت شده صاحبان مربوطه هستند. آنها فقط برای شناسایی سازگاری و کاربرد محصول استفاده می شوند. SMT PARTS SUPPLY LTD. یک تامین کننده مستقل قطعات یدکی است و ادعای وابستگی به تجهیزات اصلی یا سازندگان بلبرینگ را ندارد مگر اینکه بطور کتبی تأیید شود.
