فرز PCB کاربید تنگستن جامد دانه‌ریز سفارشی OEM با فرز دقیق

برش فرز جداکننده PCB کاربید تنگستن سری سفارشی OEM

فرزهای فرز جداکننده PCB کاربید تنگستن سری سفارشی OEM ابزارهای برش دقیقی هستند که برای عملیات مسیریابی PCB، برش کانتور، شکاف و جدا کردن صفحه طراحی شده اند. این برش‌ها که از کاربید تنگستن جامد دانه ریز ساخته شده‌اند، استحکام، مقاومت در برابر سایش و پایداری ابعادی مورد نیاز برای تولید مداوم برد مدار چاپی را فراهم می‌کنند.

برش‌ها برای ماشین‌های جداکننده PCB آفلاین، سیستم‌های جداسازی داخلی، روترهای PCB CNC و تجهیزات پردازش خودکار PCB مناسب هستند. قطرهای مختلف برش، قطر ساقه، هندسه فلوت، طول برش، و طول کلی را می توان با توجه به کلت ماشین مشتری، مواد PCB، ضخامت پانل، مسیر مسیریابی و سرعت تولید عرضه کرد.

در مقایسه با ابزارهای برش همه منظوره، برش های فرز روتر PCB برای کنترل فرز، گرد و غبار، لرزش و بریدگی لبه هنگام پردازش FR-4، بردهای سری CEM، PCB های پشتیبان آلومینیوم، کامپوزیت های فیبر شیشه ای و سایر بسترهای الکترونیکی طراحی شده اند. هر مشخصات باید با توجه به ساخت و ساز PCB واقعی و شرایط عملکرد ماشین انتخاب شود.

جداسازی PCB یک فرآیند ماشینکاری دقیق است. حتی یک عدم تطابق کوچک بین پارامترهای کاتر، مواد PCB و مسیریاب می تواند باعث ایجاد نقص های قابل مشاهده یا کاهش عمر ابزار شود.

هنگامی که لبه برش فرسوده می شود، زمانی که هندسه فلوت نامناسب است، یا زمانی که نرخ تغذیه و سرعت دوک به درستی مطابقت ندارند، ممکن است فرز ظاهر شود. برزها می توانند بر ظاهر تخته، فاصله مونتاژ و بازرسی پایین دست تأثیر بگذارند.

FR-4 و سایر مواد الیاف شیشه می توانند در هنگام ارتعاش برش، زمانی که برجستگی ابزار بیش از حد طولانی است، یا زمانی که قطر برش برای شعاع مسیریابی نامناسب است، تراشه کنند. لبه برش آسیب دیده نیز می تواند بریدگی را افزایش دهد.

بردهای مدار چاپی حاوی الیاف شیشه ای ساینده و سیستم های رزینی هستند. ابزارهای فولادی همه منظوره با سرعت بالا ممکن است در تولید مداوم به سرعت فرسوده شوند. پارامترهای برش نادرست، استخراج ناکافی گرد و غبار و وضعیت بد دوک نیز می تواند سایش را تسریع کند.

شکستن ابزار ممکن است به دلیل سرعت تغذیه بیش از حد، روش‌های نادرست فرو رفتن، بستن ناکافی ساقه، یاتاقان‌های دوک ناپایدار، گسترش بیش از حد ابزار، یا تماس با ویژگی‌های فلزی غیرمنتظره رخ دهد.

فرسودگی، ارتعاش دوک، قطر نامناسب برش، و کیفیت ناسازگار ابزار ممکن است انحرافات ابعادی ایجاد کند. این انحرافات می تواند بر دقت طرح برد، اندازه شکاف و فاصله بین لبه مسیریابی و قطعات الکترونیکی تأثیر بگذارد.

مسیریابی PCB گرد و غبار ریز تولید می کند. طراحی نامناسب فلوت یا استخراج ناکافی خلاء ممکن است باعث باقی ماندن گرد و غبار در داخل کانال برش شود و حرارت و مقاومت برش را افزایش دهد.

جدا شدن لایه ممکن است زمانی رخ دهد که ابزار صاف باشد، جهت مسیریابی نادرست باشد، یا نیروی برش به درستی کنترل نشود. تخته های چند لایه و تخته هایی با ساختارهای لبه حساس نیاز به انتخاب دقیق ابزار دارند.

برش های فرز جداکننده PCB کاربید تنگستن ما برای ارائه یک راه حل برش پایدار برای عملیات تولید الکترونیکی تولید می شود.

کاربید تنگستن دانه ریز استحکام را با مقاومت در برابر سایش ترکیب می کند. این ماده برای مسیریابی زیرلایه های ساینده مانند FR-4 تقویت شده با الیاف شیشه مناسب است. بدنه ابزار سفت و سخت به حفظ هندسه لبه تحت سرعت های بالای دوک کمک می کند.

پروفیل فلوت برای برش کنترل شده و حذف موثر گرد و غبار آسیاب شده است. بسته به ساختار PCB و کیفیت لبه مورد نیاز، مشتریان می توانند طرح های فلوت با برش بالا، پایین برش، سبک فشرده سازی یا کاربرد خاص را انتخاب کنند.

قطر برش عرض مسیر، حداقل شعاع گوشه و فاصله اجزا را تعیین می کند. کنترل دقیق قطر به حفظ خطوط منسجم PCB در سرتاسر دسته‌های تولید مکرر کمک می‌کند.

یک ساقه به درستی منطبق شده، حرکت در داخل کولت را کاهش می دهد. تمرکز کنترل شده به حداقل رساندن لرزش، سایش ناهموار، کانال های مسیریابی بزرگ و علائم برش قابل مشاهده کمک می کند.

برش را می توان با توجه به موارد زیر انتخاب کرد:

مهم:گستره قطر و گزینه‌های ابعادی بالا پیکربندی‌های درخواستی رایج را نشان می‌دهند. مشخصات نهایی باید توسط نقشه ابعادی، نمونه برش موجود، کتابچه راهنمای ماشین یا اندازه گیری های ارائه شده توسط مشتری تایید شود.

قطر نهایی برش نباید تنها با توجه به ضخامت تخته انتخاب شود. حداقل شعاع داخلی، فاصله اطراف اجزا، توان دستگاه، عرض کانال مسیریابی و کیفیت لبه مورد نیاز نیز باید در نظر گرفته شود.

این فرزها در کارخانه‌های تولید الکترونیک، کارخانه‌های مونتاژ PCB، تأسیسات تولید قراردادی، بخش‌های خدمات روتر-ماشین، و خطوط تولید جداسازی PCB استفاده می‌شوند.

• دستگاه های جداکننده PCB آفلاین
• سیستم های جداسازی صفحه اتوماتیک PCB
• دستگاه های روتر PCB CNC
• تجهیزات مسیریابی PCB رومیزی
• سیستم های برش مدار چاپی خودکار
• پلت فرم های جداسازی PCB مبتنی بر فیکسچر
• سیستم های روتر PCB چند اسپیندل
• تجهیزات پردازش زیرلایه الکترونیکی سفارشی

سازگاری باید توسط قطر ساقه برش، کولت ماشین، طول کلی، قطر برش، سرعت دوک مجاز و ساختار نگهدارنده ابزار تایید شود.

یک دوک روتر PCB فرز کاربید تنگستن را با سرعت بالا می چرخاند. دستگاه دوک یا پانل PCB را در امتداد یک مسیر ابزار برنامه ریزی شده حرکت می دهد. همانطور که لبه های برش با تخته تماس می گیرند، کاتر مواد را از کانال مسیریابی خارج می کند.

ساقه کاتر داخل کولت اسپیندل قرار می گیرد. سطح ساقه باید تمیز باشد و ابزار باید به عمق مناسب بسته شود. بیرون زدگی بیش از حد کاتر می تواند لرزش و خطر شکستگی را افزایش دهد.

پانل PCB در یک فیکسچر مسیریابی قرار می گیرد. پشتیبانی مناسب از حرکت پانل، لرزش، خم شدن و تماس بین کاتر و فیکسچر جلوگیری می کند.

برنامه روتر مسیر برش، نقطه ورود، جهت حرکت، عمق برش و ترتیب را مشخص می کند. بسته به پیکربندی دستگاه ممکن است از همترازی فیدوشیال یا بینایی استفاده شود.

اسپیندل کاتر را می چرخاند در حالی که دستگاه از خطوط برنامه ریزی شده پیروی می کند. هندسه فلوت فایبرگلاس، رزین، مس و سایر مواد موجود در ساختار PCB را برش می دهد.

یک سیستم خلاء گرد و غبار مسیریابی را در نزدیکی منطقه برش جمع آوری می کند. استخراج موثر به جلوگیری از تجمع مواد کمک می کند، گرما را کاهش می دهد و محل کار را تمیزتر نگه می دارد.

پس از جداسازی، لبه PCB از نظر بریدگی، بریدگی، انحراف ابعادی، لایه برداری، برش ناقص و علائم قابل مشاهده ابزار بررسی می شود.

پرسنل تولید، استفاده از برش را با فاصله مسیریابی، کمیت پانل، زمان کارکرد یا شرایط کیفیت لبه ثبت می کنند. قبل از اینکه سایش بیش از حد بر کیفیت تولید تأثیر بگذارد، کاتر تعویض می شود.

سرعت واقعی اسپیندل و نرخ تغذیه باید با توجه به قابلیت دستگاه، قطر برش، طراحی فلوت، مواد PCB، ضخامت تخته، عمق مسیریابی و کیفیت لبه مورد نیاز تعیین شود.

قطر ساقه باید با کولت دوک مطابقت داشته باشد. فرض نکنید که تمام دستگاه های جداکننده PCB از قطر ابزار یا استاندارد کلت یکسان استفاده می کنند.

اطلاعات مورد نیاز:

• مارک و مدل ماشین
• مدل دوک
• مشخصات کلت
• قطر ساقه برش موجود
• حداکثر طول ابزار مجاز

FR-4، تخته های پشتی آلومینیومی، مواد CEM و تخته های کامپوزیت بارهای برشی متفاوتی ایجاد می کنند. محتوای الیاف شیشه و لایه های فلزی می توانند به طور قابل توجهی بر سایش ابزار تأثیر بگذارند.

طول برش باید به طور کامل ضخامت تخته را بپوشاند و در عین حال امکان قرارگیری مناسب را فراهم کند. یک بخش برش بیش از حد طولانی ممکن است استحکام ابزار را کاهش دهد.

شعاع برش کوچکترین گوشه داخلی قابل پردازش را تعیین می کند. یک کاتر کوچکتر انعطاف پذیری مسیریابی محکم تری را فراهم می کند، در حالی که یک کاتر بزرگتر معمولاً استحکام بیشتری را ارائه می دهد.

کانال مسیریابی باید قطر برش و مسیر ابزار برنامه ریزی شده را در خود جای دهد. مشتری همچنین باید فاصله بین لبه PCB و قطعات مجاور را در نظر بگیرد.

هندسه های برش بالا، پایین برش و فشرده سازی ویژگی های مختلف نیروی برش و جریان گرد و غبار را ایجاد می کنند. انتخاب باید بر اساس طراحی فیکسچر، موقعیت خلاء، سطح تخته و نیاز لبه باشد.

برای مسیریابی مداوم با حجم بالا، سازگاری ابزار و مدیریت جایگزینی اهمیت ویژه ای دارد. مشتریان می توانند برش را در دسته های تولیدی با مشخصات قابل ردیابی و بسته بندی استاندارد سفارش دهند.

یک لبه صنعتی استاندارد، لبه کم سوراخ، و لبه با کیفیت آرایشی ممکن است به هندسه و پارامترهای پردازش متفاوتی نیاز داشته باشد.

برای مشخصات بدون شماره مدل قابل خواندن، مشتریان ممکن است عکس های واضحی را در کنار خط کش یا کولیس ارائه دهند. یک نقشه بعدی یا نمونه فیزیکی شناسایی قابل اعتمادتری را ارائه می دهد.

هر دسته تولید را می توان با توجه به مشخصات فنی تایید شده بازرسی کرد.

لبه برش فرز کاربید سخت است اما به ضربه حساس است. جابجایی صحیح به جلوگیری از آسیب میکروسکوپی لبه قبل از نصب کمک می کند.

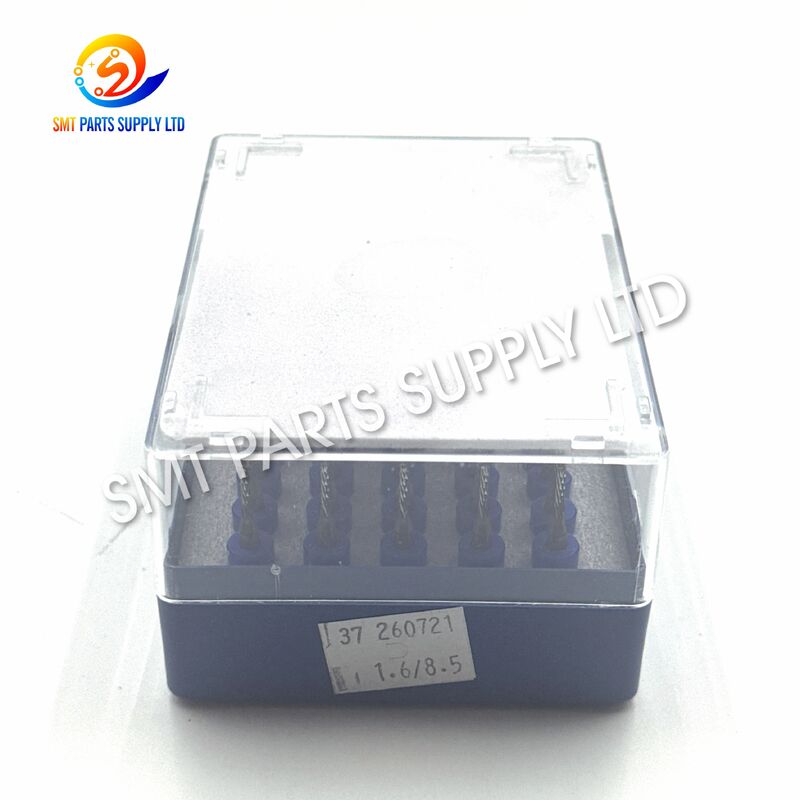

• لوله پلاستیکی محافظ فردی
• نوک کاتر در برابر حرکت محکم شده است
• برچسب مشخصات روی بسته بندی بیرونی
• بسته بندی دسته ای برای سفارشات تولید
• کارتن صادراتی با محافظ داخلی
• برچسب سفارشی با توجه به مقدار سفارش موجود است

این برش‌ها را می‌توان با بسیاری از جداکننده‌های PCB آفلاین، ماشین‌های جداکننده داخلی، روترهای PCB CNC و سیستم‌های مسیریابی سفارشی استفاده کرد. سازگاری باید از طریق قطر ساقه، ابعاد برش، کولت دوک، طول مجاز ابزار و الزامات عملیاتی به جای نام دستگاه به تنهایی تأیید شود.

بله. قطر برش، قطر ساقه، طول برش، طول کلی، جهت فلوت، مقدار فلوت و بسته بندی را می توان با توجه به نقشه، نمونه موجود، مشخصات دستگاه یا اطلاعات ابعادی تایید شده تولید کرد. یک نمونه یا نقشه کامل برای پیکربندی های غیر استاندارد توصیه می شود.

برش های کاربید تنگستن جامد دانه ریز معمولاً برای FR-4 انتخاب می شوند زیرا محتوای الیاف شیشه ساینده است. قطر نهایی و هندسه فلوت باید با توجه به ضخامت تخته، شعاع مسیریابی، عرض کانال، سرعت دوک، نرخ تغذیه و کیفیت لبه مورد نیاز انتخاب شود.

از یک کولت تمیز و با اندازه مناسب استفاده کنید، برش را به حداقل برسانید، دوک را حفظ کنید، فیکسچر PCB را محکم کنید، گرد و غبار را استخراج کنید، از بارهای تغذیه بیش از حد خودداری کنید و قبل از سایش شدید کاتر را تعویض کنید. سوابق تولید می تواند به ایجاد فاصله جایگزینی پیشگیرانه کمک کند.

لطفا قطر برش، قطر ساقه، طول برش، طول کلی، نوع فلوت، مواد PCB، ضخامت تخته، مدل دستگاه، مقدار مورد نیاز، و عکس ها یا نقشه ها را ارائه دهید. هنگامی که مشخصات ناشناخته است، ارسال نمونه موجود قابل اعتمادترین روش شناسایی است.

به دنبال برش های فرز کاربید تنگستن قابل اعتماد برای جداکننده PCB، روتر CNC یا خط جداسازی خودکار خود هستید؟

لطفا اطلاعات زیر را برای ما ارسال کنید:

• مارک و مدل ماشین
• مدل برش یا شماره قطعه موجود
• قطر برش و قطر ساقه
• طول برش و طول کلی
• مواد PCB و ضخامت برد
• جهت فلوت یا عکس های واضح محصول
• مقدار مورد نیاز و برنامه تحویل مورد انتظار

تیم ما الزامات ابعادی را بررسی می کند و یک استاندارد مناسب یا مشخصات برش سفارشی را توصیه می کند. برای تطبیق دقیق از نمونه ها، نقاشی ها و عکس های نزدیک استقبال می شود.

امروز درخواست خود را برای تأیید مشخصات، در دسترس بودن نمونه، زمان تولید، گزینه های بسته بندی، و قیمت رقابتی ارسال کنید.
