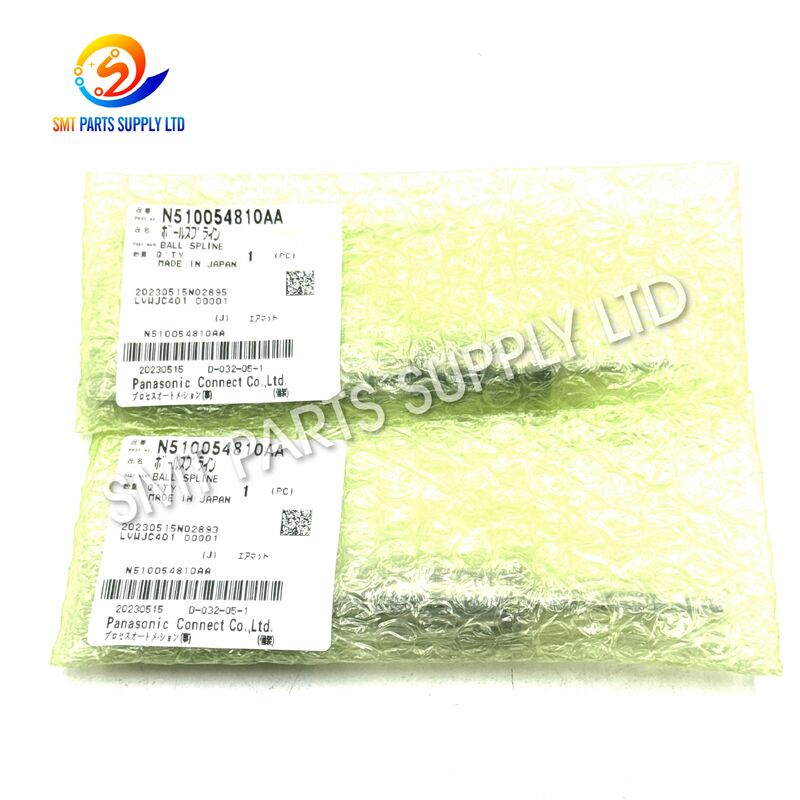

اسپلاین توپ پاناسونیک N510054810AA H8 برای CM402 CM602

درپاناسونیک N510054810AA N510002505AA H8 Spline سر توپیک قطعه هدایت مکانیکی دقیق است که برای سازگاری طراحی شده است.CM402 و CM602 SMT مجموعه های سر ماشین H8عملکرد اصلی آن هدایت حرکت خطی صاف و دقیق کنترل شده در داخل سر قرار دادن در حالی که کمک به محدود کردن بازی رادیال یا چرخش ناخواسته است.

در طول تولید SMT با سرعت بالا، سر قرار دادن چرخه های پیوسته برداشت، انتقال، موقعیت و نصب را انجام می دهد.بنابراین هدایت مکانیکی پایدار برای حفظ حرکت مداوم سر ضروری است. یک اسپلین توپ فرسوده، آلوده، آسیب دیده یا گسسته می تواند به مقاومت حرکتی غیرطبیعی، لرزش مکانیکی، فضای خالی سر یا عدم ثبات موقعیت کمک کند.

این H8 سر توپ Spline مناسب برای نگهداری ماشین، بازسازی قرار دادن سر، خدمات پیشگیرانه و جایگزینی قطعات حرکتی مکانیکی فرسوده است.خریداران باید شماره قطعات موجود را تایید کنند.، پیکربندی سر H8، و مدل ماشین قبل از سفارش.

سر قرار دادن H8 به طور مداوم تحت شتاب مجدد، کاهش سرعت، حرکت عمودی و بارگذاری مکانیکی کار می کند.اسپلین توپ به تدریج می تواند از دست رفتن را تجربه کند.

1.پوشیدن مکانیکی طولانی مدت

حرکت مکرر بین شاخه اسپلین و عناصر رولینگ داخلی می تواند به تدریج فاصله مکانیکی اصلی را تغییر دهد.

با افزایش فرسایش، مکانیسم سر ممکن است ناهنجاری غیرطبیعی یا حرکات ناسازگار داشته باشد.

2. روغن ناکافی

قطعات حرکت خطی دقیق نیاز به یک وضعیت روان کننده مناسب دارند.

روان کردن ناکافی می تواند اصطکاک را افزایش دهد، مقاومت اضافی ایجاد کند و فرسایش را در سطوح تماس اسپلین تسریع کند.

3گرد و غبار و آلودگی

محیط های تولید SMT ممکن است حاوی گرد و غبار نازک، باقی مانده چربی، باقی مانده های قطعات یا سایر آلاینده ها باشد.

مواد غريبه اي که وارد ناحيه حرکت مي کنند مي توانند مانع از گردش صاف توپ و حرکت سر شوند.

4قرار دادن سر برخورد

برخورد نوزل، تماس با PCB، تداخل با تغذیه، یا ضربه مکانیکی تصادفی می تواند شوک را از طریق مجمع سر منتقل کند.

یک ضربه قوی می تواند بر تراز قطب توپ یا آسیب به اجزای مکانیکی مرتبط تأثیر بگذارد.

5. نگهداری نادرست

جدا کردن نادرست، نیروی نصب، عدم تراز یا روانکاری نامناسب در طول تعمیر سر می تواند عمر اسپلین توپ را کاهش دهد.

6. ساعات کار بالا

ماشین هایی که به طور مداوم در تولید حجم بالا کار می کنند، به طور طبیعی تعداد زیادی از چرخه های قرار دادن را جمع آوری می کنند.

برای ماشین های قدیمی تر CM402 و CM602، اجزای سر مکانیکی باید به صورت دوره ای به عنوان بخشی از نگهداری پیشگیرانه بازرسی شوند.

این علائم همچنین می توانند ناشی از لگن ها، شاخه ها، موتورها، سنسورها، دارنده های نوزل، کالیبراسیون یا سایر اجزای سر باشند. تشخیص مکانیکی کامل قبل از تعویض توصیه می شود.

تعویض یک سر H8 با یک قطعه مناسب می تواند به بازگرداندن حرکت مکانیکی کنترل شده در داخل سر قرار دادن کمک کند.

یک فرآیند نگهداری توصیه شده شامل:

مرحله 1 ️ حرکت سر را بررسی کنید

بررسی کنید که آیا بخش حرکت کننده سر H8 به آرامی از طریق ضربه طبیعی خود حرکت می کند.

مرحله 2 ️ بررسی مجوز مکانیکی

برای بازی های غیرطبیعی در سمت، گشایش چرخش، لرزش، یا مقاومت ناسازگار، بررسی کنید.

مرحله 3 ️ بررسی وضعیت چسبندگی

بررسی کنید که اسپلین و اجزای دقیق مرتبط با آن با روغن مناسب نگهداری شده است.

مرحله 4 ️ بررسی اجزای مرتبط

در حالی که این دستگاه با سایر مکانیسم های سر کار می کند، باید لگارهای، شاخه ها، نگهدارنده ها، قطعات نصب، اسپرینگ ها و قطعات محرک نیز بررسی شوند.

مرحله 5 ️ شماره اصلی قطعه را تأیید کنید

اجزای برداشته شده را باN510054810AAوN510002505AAمرجع قبل از سفارش.

مرحله 6 ️ درست نصب کنید

نصب باید توسط تکنسینانی انجام شود که با تعمیرات SMT و مجموعه های مکانیکی دقیق آشنا هستند.

مرحله 7 ️ تست و کالیبر کردن

پس از تعویض، قبل از بازگشت ماشین به تولید عادی، عملکرد حرکت صاف، کالیبراسیون ماشین، عملکرد نوزل و عملکرد قرار دادن آزمایشی را بررسی کنید.

يادداشت انتخاب:N510054810AA و N510002505AA باید در مقایسه با قطعات نصب شده اصلی تأیید شوند.متقابل بودن را فقط از مدل ماشین فرض نکنید زیرا بازنگری ماشین و پیکربندی سر ممکن است متفاوت باشد..

N510054810AA / N510002505AA H8 Head Ball Spline عمدتا برای نگهداری تجهیزات SMT با سرعت بالا استفاده می شود.

CM402 نگهداری سر

مناسب برای تعمیر و نگهداری کلاه های قرار دادن CM402 H8 سازگار که در آن بازی بیش از حد، سفر خشن، آلودگی یا سایش شناسایی شده است.

CM602 نگهداری سر

استفاده می شود در پیکربندی های سر CM602 سازگار پس از تأیید شماره قطعه اصلی و مشخصات سر H8.

بازسازی سر کار

شرکت های خدمات حرفه ای SMT می توانند از اسپلین توپ در هنگام بازسازی سر های قرار دادن که نیاز به بازگرداندن حرکت مکانیکی دقیق دارند، استفاده کنند.

نگهداری پیشگیرانه

برای ماشین هایی که ساعات کارشان زیاد است، بازرسی اسپلین توپ را می توان در برنامه های نگهداری برنامه ریزی شده سر قرار داد.

صنایع معمولی

یک اسپلین توپ یک قطعه حرکت خطی دقیق است که برای اجازه حرکت آسان محوری در حالی که کنترل چرخش نسبی ناخواسته و حرکت جانبی طراحی شده است.

در داخل مکانیسم سر قرار دادن H8 ، اسپلین توپ بخش متحرک را در امتداد یک مسیر خطی تعریف شده هدایت می کند.

توالی عمل

1دستگاه دستور حرکت رو ميفرسته

سیستم کنترل موقعیت مورد نیاز برای عملیات جمع آوری یا قرار دادن بعدی را تعیین می کند.

2. مکانیسم راننده ی سر حرکت تولید می کنه

موتور و اجزای مربوط به انتقال، مکانیسم سر را حرکت می دهند.

3. توپ اسپلین بخش متحرک را هدایت می کند.

اسپلین حرکت محوری کنترل شده را حفظ می کند و به تراز مکانیسم کمک می کند.

4عناصر رولینگ اصطکاک را کاهش می دهند.

ساختار داخلی توپ اجازه می دهد حرکت مکرر با مقاومت کمتر از یک راهنمای لغزنده ساده.

5. نوزل به موقعیت مورد نیاز می رسد.

راهنمای مکانیکی پایدار از حرکت تکرار پذیر برداشت و قرار دادن پشتیبانی می کند.

یک فرآیند عملیاتی ساده SMT عبارت است از:

جمع آوری قطعات → حرکت سر → تشخیص → موقعیت PCB → قرار دادن قطعات → بازگشت سر

در طول تولید مستمر، این چرخه هزاران بار تکرار می شود. بنابراین حفظ وضعیت خوب اسپلین به عملکرد مکانیکی ثابت کمک می کند.

تطبیق صحیح مهم است زیرا قطعات سر SMT دقیق ممکن است با مشخصات مکانیکی متفاوت مشابه به نظر برسند.

1شماره قطعه رو تاييد کن

بررسی کنید که آیا جزء موجود به عنوان:

• N510054810AA
• N510002505AA

سفارش دادن فقط با توجه به ظاهر توصیه نمی شود.

2. دستگاه رو تاييد کن

بررسی کنید که آیا دستگاه:

• CM402
• CM602

3. تشكيل سر H8 رو تاييد كنيد

این محصول برای سازگاری بااستفاده از سر H8انواع دیگر سر قرار دادن ممکن است از مجموعه های مختلف اسپلین استفاده کنند.

4. مقايسه ي قطعات اصلي

در صورت عدم اطمینان از شناسایی، عکس هایی را ارائه دهید که نشان می دهد:

• قطب کامل توپ
• هر دو طرف گره
• موقعیت نصب
• علامت گذاری های موجود
• مجموعه سر مرتبط

5قبل از تعویض، تشخیص بده

6قسمت های مربوط به سر را بررسی کنید

هنگام بازسازی یک سر H8 قدیمی، توصیه می شود که در همان زمان سایر اجزای فرسایش را بررسی کنید.

این می تواند زمان توقف مکرر ماشین را کاهش دهد که ناشی از جایگزینی فقط یک قسمت است در حالی که سایر قطعات مکانیکی فرسوده باقی می مانند.

نصب و نگهداری صحیح مهم است زیرا اسپلین توپ در یک مجموعه مکانیکی دقیق کار می کند.

سوال1: هدف اصلی N510054810AA H8 Head Ball Spline چیست؟

هدف اصلی آن هدایت حرکت خطی کنترل شده در مجمع سر قرار دادن H8 سازگار است.و پشتیبانی از حرکت تکراری صاف در طول برداشت و قرار دادن قطعات SMT.

س2: آیا این اسپلین توپ هم برای CM402 و هم CM602 مناسب است؟

این برای برنامه های کاربردی سر H8 سازگار با ماشین های CM402 و CM602 است. با این حال، اصلاحات ماشین و سر ممکن است متفاوت باشد،بنابراین شماره قطعه موجود و پیکربندی سر باید قبل از سفارش تایید شود.

س3: چه زمانی باید یک اسپلین H8 را تعویض کرد؟

ممکن است نیاز به تعویض داشته باشد اگر بازرسی نشان دهد که فضای مکانیکی بیش از حد، حرکت خشن، لرزش، سر و صدای غیرطبیعی، آسیب آلودگی، حرکت سر ناسازگار،یا فرسایش قابل مشاهده روی اسپلین و اجزای مکانیکی مرتبط.

سوال 4: آیا N510054810AA و N510002505AA دقیقا همان قطعه هستند؟

آنها می توانند به عنوان مرجع مربوطه برای این برنامه استفاده شوند، اما قابل تعویض مستقیم باید در برابر قطعات نصب شده، پیکربندی ماشین،و مدارک نگهداری موجود قبل از تعویض.

س5: چه اطلاعاتی باید برای نقل قول ارائه کنم؟

لطفا شماره قطعه مورد نیاز، مدل ماشین، نوع سر H8، مقدار، وضعیت مطلوب، کشور تحویل و عکس از قطعه موجود را در صورت وجود ارائه دهید.این جزئیات به بهبود دقت تطبیق و بهره وری نقل قول کمک می کند.

نیازN510054810AA / N510002505AA H8 Spline سر توپ برای CM402 یا CM602?

لطفاً به ما بفرستيد:

• شماره قطعه مورد نیاز
• مدل ماشین
• اطلاعات سر H8
• مقدار مورد نیاز
• شرایط ترجیح داده شده
• مقصد تحویل
• عکس های اجزای موجود اگر در دسترس باشد

ما ميتونيم کمک کنيمشناسایی قطعات، تأیید موجودی، قیمت گذاری، زمان تحویل، قطعات جایگزین مربوط به H8 و ترتیبات حمل و نقل بین المللی.

برای دسترسی فعلی، قیمت و تایید مطابقت، درخواست خود را ارسال کنید.
