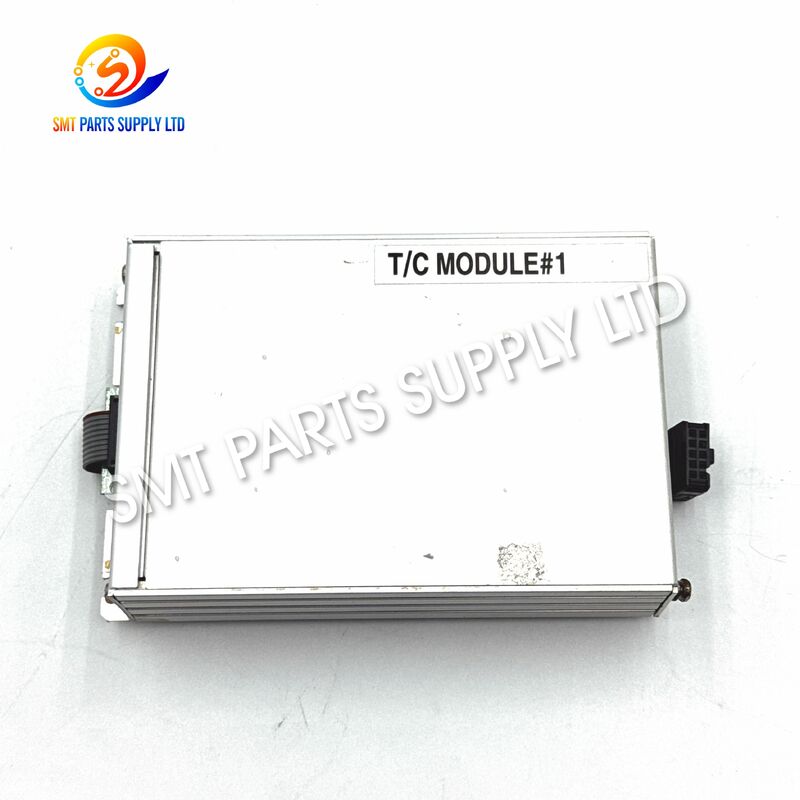

ماژول کنترل دمای HELLER K1404262 TC برای اجاق گاز Reflow

راماژول کنترل دما HELLER K1404262 TCیک جزء کنترل الکترونیکی است که در سیستم‌های کنترل دمای کوره SMT سازگار با جریان مجدد استفاده می‌شود. نقش اصلی آن پشتیبانی از نظارت دقیق دما و تنظیم حرارتی پایدار با پردازش بازخورد از سیستم حسگر مبتنی بر ترموکوپل فر است.

در طول لحیم کاری مجدد SMT، هر ناحیه گرمایشی باید در پروفیل دمای برنامه ریزی شده عمل کند. کنترل حرارتی دقیق مستقیماً بر پیش گرم کردن، خیساندن، جریان مجدد، دمای اوج و عملکرد خنک کننده تأثیر می گذارد. هنگامی که سیستم کنترل دما ناپایدار است، کوره ممکن است خوانش ناحیه غیرعادی، انحراف دما، هشدارهای مکرر، یا نتایج لحیم کاری متناقض را نشان دهد.

K1404262 عمدتا به عنوان یک استفاده می شودتعمیر و نگهداری، تعمیر یا تعویض قطعات یدکیهنگامی که کوره نصب شده از همان پیکربندی شناسایی و کنترل ماژول استفاده می کند. قبل از سفارش، خریداران باید شماره قطعه موجود، ویرایش PCB، کانکتورها و اطلاعات ماشین را مقایسه کنند تا از تطابق صحیح اطمینان حاصل کنند.

اطلاعات کلیدی محصول

علت

چرا مشکلات کنترل دمای اجاق گاز Reflow رخ می دهد؟

یک کوره جریان مجدد به طور مداوم در دمای بالا کار می کند و سیستم کنترل دما آن را به بخش مهمی از قابلیت اطمینان دستگاه تبدیل می کند. پس از کارکرد طولانی مدت، قطعات الکتریکی، ترموکوپل ها، سیم کشی ها، کانکتورها، بخاری ها و ماژول های کنترل ممکن است به تدریج دچار ایراد شوند.

ناهنجاری‌های کنترل دما ممکن است ناشی از چندین علت باشد نه ماژول کنترل به تنهایی.

یک تکنسین باید کل حلقه کنترل دما را قبل از تصمیم گیری در مورد نیاز به تعویض K1404262 بررسی کند.

علائم معمولی

هنگامی که هر یک از شرایط زیر ظاهر می شود، سیستم کنترل دما باید بازرسی شود:

• دمای منطقه گرمایش به طور غیرعادی در نوسان است.
• دمای واقعی از مقدار تنظیم شده پیروی نمی کند.
• یک منطقه گرمایشی نمی تواند به دمای مورد نیاز برسد.
• خوانش دما ناپدید می شود یا متناوب می شود.
• هشدارهای دما به طور مکرر رخ می دهد.
• پروفیل های حرارتی بین دوره های تولید ناسازگار می شوند.
• فر به زمان زیادی برای تثبیت نیاز دارد.
• یک کانال دما مقدار غیر طبیعی را گزارش می کند.
• کیفیت تولید همراه با ناپایداری دمای کوره تغییر می کند.
• عیب یابی نشان دهنده معیوب بودن ماژول کنترل دما است.

این علائم می تواند توسط اجزای مختلف ایجاد شود، بنابراین تشخیص سیستماتیک توصیه می شود.

راه حل

فرآیند عیب یابی توصیه شده

هنگامی که یک کوره جریان مجدد مشکل کنترل دما را نشان می دهد، تکنسین ها می توانند یک روش بازرسی ساختار یافته را دنبال کنند.

1. هشدار ماشین را بررسی کنید

پیام هشدار دستگاه را مرور کنید و تعیین کنید کدام منطقه یا کانال دما تحت تأثیر قرار گرفته است.

2. نقطه تنظیم و دمای واقعی را مقایسه کنید

مشاهده کنید که آیا دمای منطقه واقعی از مقدار برنامه ریزی شده پیروی می کند یا خیر. انحراف زیاد یا مداوم ممکن است نشان دهنده وجود مشکل در حلقه کنترل باشد.

3. ترموکوپل را بررسی کنید

ترموکوپل مربوطه را از نظر سیم های شکسته، اتصال نادرست، شل بودن پایانه ها، آلودگی یا آسیب فیزیکی بررسی کنید.

4. سیم کشی و اتصالات را بررسی کنید

اتصالات شل یا کابل های سیگنال آسیب دیده ممکن است باعث خوانش متناوب دما شود که ممکن است با خرابی ماژول اشتباه گرفته شود.

5. مدار گرمایش را بررسی کنید

اطمینان حاصل کنید که بخاری، دستگاه های سوئیچینگ، اجزای برق و مدارهای الکتریکی مربوطه به درستی کار می کنند.

6. ماژول K1404262 را بررسی کنید

ماژول را برای آسیب های قابل مشاهده بررسی کنید مانند:

• علائم سوختگی
• کانکتورهای آسیب دیده
• خوردگی.
• پایانه های شل
• قطعات ترک خورده
• علائم گرمای بیش از حد
• آلودگی.

7. در صورت تایید ضروری جایگزین کنید

اگر نقص K1404262 موجود تایید شد، آن را با یک واحد تطبیق جایگزین کنید و قبل از بازگرداندن دستگاه به تولید، آزمایش دمای عملیاتی را انجام دهید.

مشخصات

مقایسه نسخه جایگزین

نسل‌های مختلف اجاق‌های جریان مجدد ممکن است از سخت‌افزارهای مختلف کنترل دما استفاده کنند. ظاهر مشابه همیشه به معنای قابلیت تعویض مستقیم نیست.

نکته مهم انتخاب

قبل از تعویض یک ماژول کنترل، مقایسه کنید:

• شماره قطعه
• ویرایش PCB
• مقدار رابط
• موقعیت اتصال دهنده
• رابط الکتریکی
• رابط ارتباطی
• مدل فر.
• عکس های تابلوی موجود

سفارش فقط بر اساس ظاهر توصیه نمی شود.

برنامه

ماژول کنترل دما K1404262 برای کاربردهای تعمیر و نگهداری که شامل کوره‌های جریان مجدد SMT سازگار مورد استفاده در تولید لوازم الکترونیکی است، مناسب است.

کاربردهای معمولی عبارتند از:

این ماژول همچنین می تواند به عنوان یک قطعه یدکی حیاتی توسط کارخانه هایی که خطوط تولید مداوم SMT را اداره می کنند، نگهداری شود.

چگونه کار می کند

فرآیند کنترل دما به عنوان یک سیستم حلقه بسته عمل می کند.

مرحله 1: تشخیص دما

ترموکوپل های نصب شده در کوره جریان مجدد، دمای مناطق گرمایش مربوطه را تشخیص می دهند.

مرحله 2: انتقال سیگنال

ترموکوپل یک سیگنال الکتریکی مرتبط با دما تولید می کند که به سیستم کنترل فر منتقل می شود.

مرحله 3: پردازش سیگنال

سیستم کنترل دما سیگنال بازخورد را پردازش می کند و دمای واقعی منطقه را تعیین می کند.

مرحله 4: مقایسه نقطه تنظیم

دمای واقعی با دمای هدف برنامه ریزی شده مقایسه می شود.

مرحله 5: تنظیم گرمایش

سیستم کنترل خروجی گرمایش مربوطه را با توجه به اختلاف دما تنظیم می کند.

مرحله 6: تنظیم مستمر

این فرآیند به طور مداوم برای حفظ شرایط حرارتی پایدار در طول تولید تکرار می شود.

یک سیستم کنترل با عملکرد مناسب به ارائه عملکرد حرارتی تکرارپذیر در چرخه‌های تولید PCB متعدد کمک می‌کند.

نحوه انتخاب

انتخاب صحیح ماژول ضروری است زیرا سیستم های کنترل اجاق جریان مجدد ممکن است بسته به سال تولید، نسخه تجهیزات و پیکربندی الکتریکی متفاوت باشد.

1. K1404262 را تأیید کنید

بررسی کنید که ماژول نصب شده به وضوح نشان می دهدK1404262شناسایی

2. نسخه PCB را بررسی کنید

اگر اطلاعات ویرایش اضافی روی تابلو چاپ شده است، هنگام درخواست قیمت، آن را ارائه دهید.

3. مقایسه طرح اتصال

مقدار، نوع و موقعیت کانکتور را بررسی کنید. PCBهای مشابه ممکن است هنوز پیکربندی الکتریکی متفاوتی داشته باشند.

4. مدل فر را ارائه دهید

مدل فر جریان مجدد می تواند اطلاعات بیشتری را برای بررسی سازگاری ارائه دهد.

5. ارسال عکس های واضح

برای تایید دقیق تر، عکس های واضحی از موارد زیر ارائه دهید:

• ماژول کامل
• برچسب محصول.
• سمت جلو.
• سمت عقب.
• ناحیه اتصال دهنده

اطلاعات سفارش توصیه شده

ارائه اطلاعات کامل به کاهش خطر سفارش یک ماژول نادرست کمک می کند.

توصیه های تعمیر و نگهداری

برای بهبود قابلیت اطمینان سیستم کنترل دما:

• کابینت برق را تمیز نگه دارید.
• تهویه کابینت را به اندازه کافی حفظ کنید.
• کانکتورهای برق را به طور منظم بررسی کنید.
• کابل های ترموکوپل را برای آسیب دیدگی بررسی کنید.
• هشدارهای مکرر دما را به سرعت بررسی کنید.
• از نصب ماژول های الکترونیکی در هنگام اتصال برق خودداری کنید.
• از محافظ تخلیه الکترواستاتیک مناسب استفاده کنید.
• سابقه تعویض و تعمیر ماژول را ثبت کنید.
• ماژول های یدکی مهم را برای تجهیزات حیاتی نگهداری کنید.

تعمیر و نگهداری پیشگیرانه می تواند وقفه های تولید غیرمنتظره را کاهش دهد و به حفظ عملکرد حرارتی ثابت کمک کند.

سوالات متداول

Q1: ماژول کنترل دما K1404262 TC چه کار می کند؟

K1404262 در سیستم‌های کنترل دمای اجاق‌های باز جریان سازگار استفاده می‌شود. از پردازش بازخورد ترموکوپل پشتیبانی می کند و به سیستم کنترل کمک می کند تا دمای منطقه گرمایش را در طول لحیم کاری مجدد PCB حفظ کند.

Q2: آیا می توان K1404262 را در هر اجاق گاز HELLER استفاده کرد؟

نه لزوما. نسل‌ها و پیکربندی‌های مختلف فر ممکن است از ماژول‌های کنترل دما متفاوت استفاده کنند. همیشه قبل از سفارش، شماره قطعه موجود، ویرایش PCB، ترتیب کانکتور و اطلاعات تجهیزات را تأیید کنید.

Q3: اگر یک منطقه گرمایش کار نمی کند، آیا باید K1404262 را جایگزین کنم؟

نه بلافاصله. شرایط عدم گرما همچنین می تواند توسط ترموکوپل، بخاری، رله، سیم کشی، مدار برق، کانکتور یا سایر اجزای کنترلی ایجاد شود. ابتدا باید عیب یابی صحیح تکمیل شود.

Q4: چه اطلاعاتی برای تأیید سازگاری مورد نیاز است؟

لطفاً شماره قطعه K1404262، عکس‌های واضح ماژول موجود، مدل فر، ویرایش PCB در صورت موجود بودن، اطلاعات کانکتور و مقدار مورد نیاز را ارائه دهید.

Q5: آیا نصب حرفه ای توصیه می شود؟

بله. ماژول بخشی از سیستم کنترل دمای فر است. نصب و عیب یابی باید توسط پرسنل آموزش دیده و آشنا به سیستم های الکتریکی و کنترل حرارتی اجاق گازهای صنعتی انجام شود.

تماس با ما

نیاز به الفماژول کنترل دما HELLER K1404262 TCبرای نگهداری، تعویض، یا موجودی قطعات یدکی اجاق مجدد؟

برای دریافت سریعتر اطلاعات زیر را برای ما ارسال کنید:

• شماره قطعه:K1404262.
• عکس های ماژول موجود.
• مدل فر ریفلو.
• نسخه PCB، در صورت موجود بودن.
• مقدار مورد نیاز
• شرح خطا، در صورت نیاز به تأیید فنی.

ما می توانیم کمک کنیمشناسایی قطعه، بررسی سازگاری، در دسترس بودن، زمان تحویل، و نقل قول.

امروز درخواست خود را برای قیمت و تایید محصول ارسال کنید.
