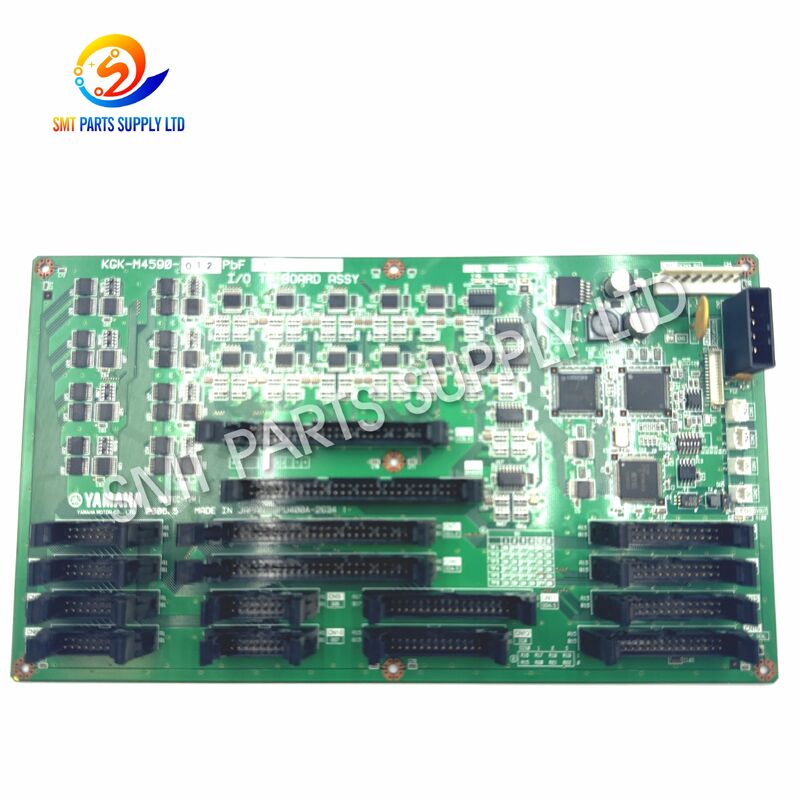

Yamaha KGK-M4590-012 1072125 I/O TF Control Board برای ماشین های SMT YS12F YG12F

Yamaha KGK-M4590-012 که با شماره مرجع 1072125 نیز شناسایی شده است، یک برد کنترل I/O TF است که برای تجهیزات نصب سطحی یاماها YS12F و YG12F سازگار است. این برد با سیستم کنترل تغذیه سینی دستگاه مرتبط است و یک رابط الکتریکی بین سیستم کنترل مرکزی، حسگرها، سوئیچ ها، رله ها، شیرهای برقی، موتورها و سایر دستگاه های عامل مربوط به سینی فراهم می کند.

در یک محیط تولید خودکار SMT، سیستم تغذیه سینی باید موقعیت سینی را به دقت تشخیص دهد، حرکت مکانیکی را تأیید کند، دستورات عملیاتی را دریافت کند و سیگنال‌های وضعیت را به کنترل‌کننده دستگاه برگرداند. برد KGK-M4590-012 به هماهنگ کردن این سیگنال های ورودی و خروجی کمک می کند تا واحد سینی بتواند مطابق با برنامه دستگاه و ترتیب ایمنی کار کند.

Yamaha YS12F به عنوان یک نصب کننده انعطاف پذیر جمع و جور که قادر به پشتیبانی از فرمت های مختلف تامین قطعات، از جمله تامین سینی خودکار چند سطحی است، توسعه یافته است. اطلاعات رسمی محصول یاماها، YS12F را به عنوان پشتیبانی از یک دستگاه تامین سینی تعویض خودکار 15 سطحی توصیف می‌کند که اجزای کنترل مربوط به سینی را برای حفظ انعطاف‌پذیری دستگاه مهم می‌کند.

این برد کنترل برای پروژه های تعمیر و نگهداری، عیب یابی، بازسازی و جایگزینی که شامل ماشین های سازگار YS12F یا YG12F می شود، مناسب است. از آنجایی که نسخه‌های برد کنترل ممکن است بسته به سال تولید، پیکربندی سینی، نسخه نرم‌افزار، چیدمان کانکتور و مشخصات دستگاه متفاوت باشد، خریداران باید قبل از سفارش، شماره قطعه کامل و طرح فیزیکی برد را بررسی کنند.

یک برد کنترل SMT به طور مداوم در حالی که دستگاه قرار دادن کار می کند کار می کند. سیگنال‌های ورودی ولتاژ پایین را دریافت می‌کند، دستورالعمل‌های کنترل را پردازش می‌کند و دستگاه‌های خروجی را با توجه به ترتیب ماشین سوئیچ می‌کند. با گذشت زمان، استرس الکتریکی، آلودگی، لرزش، کهنه شدن اجزا، برق ناپایدار، تعمیر و نگهداری نادرست، یا خرابی دستگاه خارجی ممکن است بر عملکرد برد تأثیر بگذارد.

یک برد I/O TF آسیب دیده یا ناپایدار ممکن است باعث عملکرد متناوب سینی، تشخیص نادرست حسگر، خرابی خروجی محرک یا آلارم های مرتبط با ارتباط شود. با این حال، علائم مشابه نیز می تواند ناشی از کابل های آسیب دیده، سنسورهای معیوب، شیرهای برقی معیوب، اتصال زمین ضعیف، انسداد مکانیکی، یا پارامترهای نادرست دستگاه باشد. بنابراین عیب یابی صحیح قبل از تعویض برد ضروری است.

علائم زیر ممکن است نشان دهنده وجود مشکل در مدار کنترل سینی-فیدر باشد:

تنها به این دلیل که حرکت یک سینی شکست خورده است، تخته را نباید تعویض کرد. یک فرآیند تشخیصی کامل می تواند از جایگزینی غیر ضروری جلوگیری کند و زمان توقف تولید را کاهش دهد.

برد کنترل KGK-M4590-012 1072125 I/O TF گزینه جایگزینی عملی را در زمانی که برد اصلی تایید شده باشد یا نتواند عملکرد کنترل سینی را ثابت نگه دارد، فراهم می کند. نصب یک برد مناسب می تواند رابط الکتریکی مورد نیاز برای نظارت بر حسگر سینی، انتقال فرمان، بازخورد وضعیت و کنترل دستگاه خروجی را بازیابی کند.

یک برد کنترل جایگزین به درستی انتخاب شده ممکن است به مشتریان کمک کند:

• مدار کنترل تغذیه سینی را بازیابی کنید.
• کاهش وقفه های غیرمنتظره تولید.
• بازیابی هماهنگی سیگنال سنسور و محرک.
• پشتیبانی از تعمیر و نگهداری پیشگیرانه و نوسازی تجهیزات.
• از تعویض کل مجموعه تغذیه سینی خودداری کنید.
• عمر کاری تجهیزات قرار دادن SMT موجود را افزایش دهید.
• موجودی تخته یدکی برای خطوط تولید حیاتی را حفظ کنید.
• زمانی که خرابی برد تایید شده رخ می دهد، زمان عیب یابی را کاهش دهید.
• بهبود پاسخ تعمیر و نگهداری برای پلت فرم های ماشین قدیمی.
• هنگامی که برد اصلی در دسترس نیست، از تعمیر اضطراری پشتیبانی کنید.

قبل از نصب، مهندس باید تأیید کند که:

1. دستگاه به طور کامل خاموش شده است.
2. انرژی الکتریکی باقیمانده تخلیه شده است.
3. حفاظت ESD مناسب استفاده می شود.
4. همه کانکتورها قبل از حذف شناسایی می شوند.
5. شماره قطعه اصلی برد با جایگزینی مطابقت دارد.
6. بازبینی برد و موقعیت های رابط سازگار هستند.
7. سنسورهای خارجی و محرک ها اتصال کوتاه ندارند.
8. هیچ انسداد مکانیکی در مکانیسم سینی وجود ندارد.
9. در صورت لزوم از پارامترهای دستگاه پشتیبان گیری می شود.
10. نصب توسط پرسنل تعمیر و نگهداری آموزش دیده انجام می شود.

تعویض برد کنترل بدون اصلاح بار خارجی کوتاه شده ممکن است به برد تعویض آسیب برساند. بنابراین مدار متصل باید قبل از بازیابی برق مورد بازرسی قرار گیرد.

درجه بندی دقیق الکتریکی باید از روی اسناد اصلی دستگاه و برچسب برد تأیید شود. این برد باید به‌عنوان یک مجموعه الکترونیکی صنعتی مخصوص ماشین‌ها در نظر گرفته شود تا یک کنترل‌کننده قابل برنامه‌ریزی جهانی.

هیچ ولتاژ الکتریکی، جریان، کمیت کانال یا تخصیص کانکتور نباید بدون بررسی مستندات مربوط به خدمات دستگاه فرض شود.

برد KGK-M4590-012 1072125 برای تجهیزات قرار دادن SMT سازگار یاماها از جمله:

نسخه رسمی YS12F یاماها، این دستگاه را به عنوان یک نصب کننده سطحی انعطاف پذیر جمع و جور توصیف می کند که برای کنترل فرمت های تامین قطعات متعدد طراحی شده است. همچنین یک دستگاه تامین خودکار سینی 15 سطحی را به عنوان بخشی از قابلیت جابجایی قطعات انعطاف پذیر دستگاه شناسایی می کند.

این تخته ممکن است در ساخت تاسیسات تولید SMT استفاده شود:

• محصولات الکترونیکی مصرفی
• مجموعه های الکترونیکی خودرو.
• تجهیزات کنترل صنعتی
• دستگاه های ارتباطی.
• محصولات کنترل LED
• مجموعه های منبع تغذیه.
• تجهیزات الکترونیک پزشکی.
• دستگاه های امنیتی و نظارتی.
• محصولات خانه هوشمند
• محصولات جانبی کامپیوتر
• ماژول های الکترونیکی
• مجموعه های PCB دسته ای کوچک و مخلوط.
• خدمات تولید الکترونیک با ترکیب بالا.
• نمونه اولیه و تولید مهندسی.
• تعویض ماژول های کنترل الکترونیکی

هنگامی که یک دستگاه تولید به دلیل خرابی تأیید شده برد کنترل سینی متوقف می شود، یک برد سازگار KGK-M4590-012 می تواند برای کاهش زمان توقف و بازیابی تولید نصب شود.

کارخانه هایی که چندین دستگاه YS12F یا YG12F را کار می کنند ممکن است یک برد آزمایش شده را در انبار نگه دارند. این به تیم های تعمیر و نگهداری اجازه می دهد تا بدون انتظار برای تدارکات بین المللی به سرعت پاسخ دهند.

یک ماشین استفاده شده ممکن است دارای بردهای الکترونیکی قدیمی، آلوده، تعمیر شده یا ناپایدار باشد. تعویض برد I/O TF آسیب دیده می تواند بخشی از یک برنامه کامل بازسازی تجهیزات باشد.

مهندسان تعمیر و نگهداری ممکن است از یک برد کار شناخته شده برای آزمایش مقایسه استفاده کنند. این می تواند به تشخیص خرابی برد از سنسور، سیم کشی، موتور، شیر یا مشکلات مکانیکی کمک کند.

در حین جابجایی دستگاه، کانکتورها، بردها یا کابل ها ممکن است در اثر جابجایی نادرست آسیب ببینند. یک برد جایگزین همسان می تواند از راه اندازی مجدد پس از نصب در کارخانه جدید پشتیبانی کند.

هنگامی که قطعات الکتریکی و مکانیکی حیاتی در دسترس هستند، تجهیزات قدیمی‌تر ممکن است برای سال‌های زیادی کارآمد باقی بمانند. نگهداری از بردهای الکترونیکی یدکی می تواند به افزایش عمر دستگاه کمک کند.

KGK-M4590-012 به عنوان یک رابط ورودی/خروجی در سیستم کنترل سینی دستگاه SMT عمل می کند. به طور مستقل اجزاء را قرار نمی دهد یا سینی ها را حرکت فیزیکی نمی دهد. در عوض، به انتقال دستورات و اطلاعات وضعیت بین کنترل‌کننده ماشین و دستگاه‌های مربوط به سینی کمک می‌کند.

کانال های ورودی به طور کلی سیگنال های الکتریکی را از دستگاه های میدانی مانند:

• سنسورهای حضور سینی
• سنسورهای موقعیت
• سوئیچ های محدود
• قفل درب یا پوشش.
• سنسورهای موقعیت سیلندر
• سیگنال های آماده موتور
• تماس با شرایط ایمنی
• سنسورهای مکانیکی موقعیت خانه
• سنسورهای تایید سطح سینی
• ماژول های کنترل خارجی

هنگامی که یک حسگر تغییر حالت می دهد، ورودی برد مربوطه تغییر را به سیستم کنترل ماشین اطلاع می دهد.

کانال های خروجی ممکن است کنترل یا دستور دهند:

• شیرهای برقی پنوماتیکی.
• رله های الکترومغناطیسی
• لامپ های نشانگر.
• مدارهای کنترل موتور
• مکانیسم های قفل.
• دستگاه های بالابر سینی.
• دستگاه های انتقال سینی
• نشانگرهای هشدار
• ماژول های کنترل کمکی
• سایر محرک های مخصوص ماشین.

سیگنال خروجی باید یک فرمان کنترل در نظر گرفته شود. حرکت واقعی به دستگاه متصل، مدار برق، منبع پنوماتیک، وضعیت کابل و شرایط مکانیکی بستگی دارد.

سیستم های سینی از اینترلاک برای جلوگیری از حرکت نادرست استفاده می کنند. برای مثال، فرمان بلند کردن سینی تنها پس از بسته شدن در، کامل شدن حرکت قبلی و قرار گرفتن مکانیزم در موقعیت امن مجاز است.

برد با دریافت سیگنال های شرایط مورد نیاز و ارسال دستورات خروجی طبق ترتیب کنترلر از این فرآیند پشتیبانی می کند. هنگامی که بازخورد مورد انتظار وجود ندارد، ممکن است دستگاه متوقف شود و زنگ هشداری برای محافظت از تجهیزات و قطعات نمایش دهد.

برد بخشی از یک شبکه کنترل بزرگتر را تشکیل می دهد. عملکرد آن بستگی به موارد زیر دارد:

خرابی در هر سیستم مرتبط ممکن است علائمی مشابه خرابی برد ایجاد کند. بازرسی کامل سیستم توصیه می شود.

قبل از حمل و نقل، تابلوهای موجود ممکن است با توجه به شرایط محصول و قابلیت تست بررسی شوند.

شرط دقیق باید در نقل قول تایید شود. خریداران نباید تصور کنند که تمام واحدهای موجود جدید هستند.

انتخاب صحیح ضروری است زیرا بردهایی با ظاهر مشابه ممکن است مدارها، تخصیص کانکتورها، تجدید نظرها یا کاربردهای ماشینی متفاوتی داشته باشند.

لطفا موارد زیر را ارائه دهید:

1. برند ماشین.
2. مدل ماشین کامل.
3. شماره سریال ماشین.
4. شماره قطعه اصلی برد.
5. همه شماره های ویرایش
6. عکس تخته جلو.
7. عکس تخته پشت.
8. عکس نزدیک از برچسب.
9. عکس سمت رابط.
10. کد زنگ دستگاه فعلی
11. شرح عیب
12. پیکربندی سینی سیستم
13. شرایط محصول مورد نیاز
14. کشور تحویل
15. مقدار مورد نیاز

شناسه اولیه باید باشدKGK-M4590-012. شماره اضافی1072125همچنین باید زمانی که در صفحه اصلی یا سوابق قطعات ماشین ظاهر می شود، مقایسه شود.

برد را فقط با مدل ماشین انتخاب نکنید. یک سری ماشین ممکن است با توجه به تاریخ ساخت، مشخصات منطقه ای، تجهیزات سینی اختیاری یا اصلاحات مهندسی، از ویرایش های مختلف برد استفاده کند.

عکس های واضح به ویژه برای بررسی مفید هستند:

• مقدار رابط
• رنگ رابط.
• کلید زدن رابط.
• چیدمان رله.
• موقعیت فیوز.
• موقعیت LED.
• چیدمان کامپوننت.
• شکل PCB
• سوراخ های نصب.
• اطلاعات برچسب
• علامت های تجدید نظر
• آثار تعمیر قبلی

برای قابل اطمینان ترین انتخاب، برد جایگزین باید از نظر ظاهری با برد اصلی مطابقت داشته باشد و همان شماره قطعه اصلی را داشته باشد.

مشتری باید تأییدیه موارد زیر را درخواست کند:

• عکس های واقعی محصول
• وضعیت محصول.
• وضعیت تست
• شرایط گارانتی
• زمان تحویل.
• روش بسته بندی.
• هزینه حمل و نقل.
• شرایط بازگشت
• نتیجه تطبیق فنی
• شرح فاکتور تجاری

فقط تکنسین های واجد شرایط باید برد را نصب کنند. قبل از باز شدن کابینت برق یا بخش کنترل سینی، دستگاه باید از جریان برق جدا شود.

آماده سازی توصیه شده شامل:

• دستگاه را به طور معمول خاموش کنید.
• قطع کننده اصلی برق را خاموش کنید.
• صبر کنید تا انرژی ذخیره شده تخلیه شود.
• مراحل قفل کارخانه را دنبال کنید.
• از مچ بند ESD استفاده کنید.
• از یک سطح کار ایمن برای ESD استفاده کنید.
• از تمام موقعیت های کابل عکس بگیرید.
• کانکتورها را قبل از جدا کردن برچسب بزنید.
• از دست زدن به پین ​​های مولفه خودداری کنید.
• پیچ ها و براکت ها را مرتب نگه دارید.

پس از نصب، بررسی کنید:

• راه اندازی ماشین طبیعی است.
• هیچ آلارم جدیدی ظاهر نمی شود.
• واحد سینی به درستی مقداردهی اولیه می شود.
• سنسورها وضعیت را به درستی تغییر می دهند.
• خروجی ها به درستی فعال می شوند.
• حرکت سینی صاف است.
• تشخیص موقعیت خانه پایدار است.
• اینترلاک ها به درستی کار می کنند.
• توالی تامین قطعات طبیعی است.
• دمای تخته غیر طبیعی نیست.
• اتصالات به طور محکم نصب می شوند.
• عملیات چرخه مکرر پایدار است.

بردهای کنترل صنعتی به شرایط عملیاتی تمیز و پایدار نیاز دارند.

برای نگهداری طولانی مدت:

• تخته را داخل یک کیسه محافظ ESD نگه دارید.
• از بسته بندی مقاوم در برابر ضربه استفاده کنید.
• در یک منطقه تمیز و خشک نگهداری شود.
• از نور مستقیم خورشید خودداری کنید.
• از رطوبت بالا اجتناب کنید.
• از گازهای خورنده اجتناب کنید.
• از فشار دادن اجسام سنگین PCB جلوگیری کنید.
• تخته های بدون محافظ را روی هم قرار ندهید.
• تابلو را با شماره قطعه و وضعیت تست آن برچسب بزنید.
• تخته های ذخیره شده را به صورت دوره ای بازرسی کنید.

بردهای کنترل الکترونیکی در برابر الکتریسیته ساکن، ضربه، رطوبت و آسیب اتصال آسیب پذیر هستند. بنابراین بسته بندی مناسب صادراتی مهم است.

• DHL.
• فدرال اکسپرس.
• یو پی اس.
• حمل و نقل هوایی بین المللی
• فورواردر تعیین شده توسط مشتری
• حمل و نقل تلفیقی با سایر قطعات SMT.
• تحویل سریع برای نیازهای فوری تولید.

زمان تحویل بستگی به شرایط محصول، الزامات تست، مقدار، مقصد و خدمات حمل و نقل دارد.

برای دریافت قیمت دقیق، لطفاً ارسال کنید:

ارائه اطلاعات کامل امکان بررسی سریع‌تر سازگاری را فراهم می‌کند و تأخیر قیمت‌ها را کاهش می‌دهد.

نه لزوما. سازگاری به شماره برد اصلی، ویرایش PCB، ترتیب کانکتور، شماره سریال دستگاه، پیکربندی سینی تغذیه و مشخصات نرم افزار بستگی دارد. لطفاً قبل از سفارش، عکس‌های واضحی از برد اصلی و برچسب آن ارائه دهید. تطبیق فقط مدل ماشین برای تایید نهایی کافی نیست.

این برد به عنوان رابط ورودی و خروجی مرتبط با بخش کنترل سینی تغذیه دستگاه استفاده می شود. سیگنال‌ها را از سنسورها و سوئیچ‌ها دریافت می‌کند، فرمان‌ها را به رله‌ها یا محرک‌ها ارسال می‌کند و از هماهنگی وضعیت بین واحد سینی و کنترل‌کننده مرکزی ماشین پشتیبانی می‌کند.

زمانی که آزمایش تایید می کند که برد اصلی معیوب است، ممکن است مشکل را حل کند. با این حال، آلارم‌های حرکت سینی همچنین می‌توانند به دلیل آسیب‌دیدگی سنسورها، شل شدن اتصالات، شیرهای برقی معیوب، خرابی کابل، برق ناپایدار، انسداد مکانیکی یا تنظیمات نادرست دستگاه ایجاد شوند. تشخیص کامل قبل از تعویض توصیه می شود.

شرایط موجود بستگی به موجودی فعلی دارد. گزینه های عرضه ممکن است شامل واحدهای جدید، اصلی استفاده شده، آزمایش شده، تعمیر شده، مرمت شده یا واحدهای تعویض باشد. نقل قول باید به وضوح شرایط، وضعیت آزمایش، شرایط گارانتی، عکس‌ها، زمان تحویل و شرایط بازگشت را بیان کند.

لطفاً مدل دستگاه، شماره سریال، شماره قطعه اصلی برد، علامت‌های بازبینی، پیکربندی سینی سیستم، کد زنگ دستگاه و عکس‌های واضح از هر دو طرف برد اصلی را ارائه دهید. عکس های رابط و برچسب برای تطبیق دقیق بسیار مهم هستند.

به دنبال aبرد کنترل یاماها KGK-M4590-012 1072125 I/O TFبرای دستگاه YS12F یا YG12F SMT شما؟

عکس های اصلی تخته، مدل دستگاه، شماره سریال، اطلاعات آلارم، مقدار مورد نیاز و کشور مقصد خود را برای ما ارسال کنید. تیم ما قبل از تهیه یک پیشنهاد، شماره قسمت قابل مشاهده، طرح اتصال، ویرایش برد و جزئیات برنامه را بررسی می کند.

ما از کارخانه‌های SMT، شرکت‌های تعمیر و نگهداری تجهیزات، ارائه‌دهندگان خدمات تولید الکترونیک، فروشندگان ماشین‌آلات و متخصصان نوسازی در سراسر جهان پشتیبانی می‌کنیم.

تماس با ما برای:

• تایید سازگاری
• عکس های واقعی محصول
• موجودی انبار
• گزینه های وضعیت جدید یا آزمایش شده استفاده شده.
• کمک تطبیق فنی
• پشتیبانی تعویض اضطراری
• حمل و نقل ترکیبی با سایر قطعات یدکی SMT.
• تحویل سریع بین المللی
• قیمت خرید عمده
• همکاری طولانی مدت قطعات یدکی.

لطفا درخواست خود را با شماره قطعه KGK-M4590-012 و شماره مرجع 1072125 برای پاسخ سریعتر ارسال کنید.
