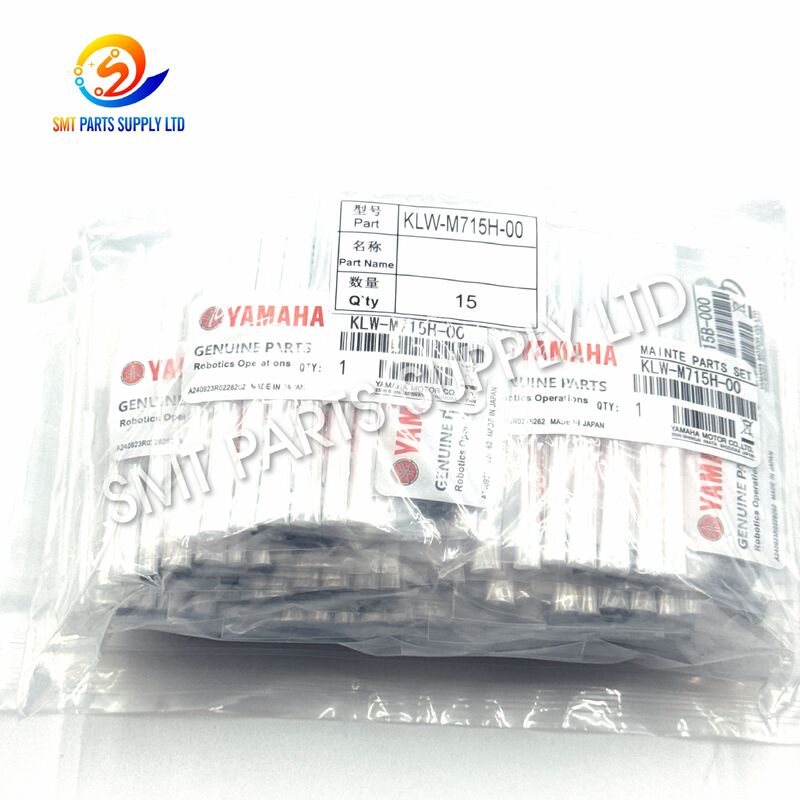

کیت نگهداری هد KLW-M715H-00 HM یاماها برای دستگاه‌های SMT YSM10 YSM20R - راه حل نگهداری پیشگیرانه و تعمیر هد

کیت تعمیر و نگهداری سر یاماها KLW-M715H-00 HM YSM10 YSM20R

کیت تعمیر و نگهداری Yamaha KLW-M715H-00 برای سرویس و تعمیر روتین هد قرارگیری HM مورد استفاده در ماشین های جابجایی یاماها YSM10 و YSM20R SMT طراحی شده است. چندین قطعه سر که اغلب سرویس می شوند را در یک بسته مناسب ترکیب می کند، خرید قطعات یدکی، برنامه ریزی نگهداری پیشگیرانه و آماده سازی تعمیرات اضطراری را ساده می کند.

کیت مرجع شامل عناصر فیلتر KLW-M8527-001، اجزای واشر KLW-M715B-000، فنرهای برگ KG7-M7137-A03، فنرهای صفحه ای KLW-M714W-000، 90990-08J016 پیچ های تابه سر، و 9099090 و 90990-08J016 می باشد. حلقه های اورینگ 90990-17J082. KLW-M8527-001 معمولاً به عنوان یک فیلتر سر YSM10/YSM20 شناسایی می شود، در حالی که KLW-M715B-000، KG7-M7137-A03 و KLW-M714W-000 به ترتیب به عنوان یک واشر، فنر برگ و فنر صفحه ای شناسایی می شوند.

با تعویض قطعات سرویس آلوده، فشرده، خسته یا فرسوده، پرسنل تعمیر و نگهداری می‌توانند به حفظ آب‌بندی خلاء، حرکت نازل، پایداری پیکاپ قطعات و عملکرد قابل اعتماد سر کمک کنند. این کیت برای تعمیر و نگهداری برنامه ریزی شده، پروژه های تعمیرات اساسی، کار عیب یابی و موجودی قطعات یدکی کارخانه مناسب است.

KLW-M715B-000 به عنوان یک واشر، KLW-M714W-000 به عنوان فنر صفحه ای و 90990-08J016 به عنوان یک پیچ تابه در اطلاعات لوازم جانبی سر HM ذکر شده است.

مراجع 90990-17J081 و 90990-17J082 به عنوان حلقه های O که در موقعیت های نازل قابل اجرا یاماها استفاده می شوند شناسایی می شوند.

مهم:مقدار قطعات و پیکربندی دقیق کیت تعمیر و نگهداری باید با شماره سریال دستگاه، نوع سر، پیکربندی نازل، دفترچه راهنمای تعمیر و نگهداری یا قطعات حذف شده موجود قبل از سفارش تأیید شود.

سرهای قرارگیری SMT به طور مداوم با سرعت بالا کار می کنند. در طول هر چرخه تولید، هد به طور مکرر حرکت عمودی، تولید خلاء، جمع‌آوری قطعات، تشخیص اجزا، چرخش، قرار دادن و رهاسازی خلاء را انجام می‌دهد.

حتی قطعات کوچک سرویس در معرض حرکت مکانیکی مکرر، تغییرات فشار، آلودگی و تغییرات دما قرار می گیرند. وضعیت آنها می تواند به تدریج بر عملکرد سر تأثیر بگذارد.

این فیلتر به دور نگه داشتن ذرات و بقایای تولیدی از مسیرهای حساس هوا کمک می کند. در حین کار، گرد و غبار، بقایای اجزاء، غبار روغن و سایر آلاینده ها ممکن است در داخل مواد فیلتر جمع شوند.

فیلتر آلوده ممکن است جریان هوا را محدود کرده و زمان لازم برای ایجاد خلاء پیکاپ پایدار را افزایش دهد.

یک واشر به طور مداوم بین سطوح جفت فشرده فشرده می شود. پس از استفاده طولانی مدت، ممکن است صاف، سخت، تغییر شکل یا آسیب ببیند.

هنگامی که کیفیت آب بندی کاهش می یابد، سیستم خلاء ممکن است به زمان بیشتری برای رسیدن به سطح مورد نیاز نیاز داشته باشد یا ممکن است فشار منفی پایدار را حفظ نکند.

اورینگ ها وظیفه آب بندی رابط های پنوماتیک متحرک یا متصل را بر عهده دارند. اصطکاک، فشرده‌سازی، آلودگی، روغن‌کاری نادرست و دوره‌های عملیات طولانی ممکن است کشسانی را کاهش دهد.

O-ring فرسوده ممکن است باعث نشت هوای کوچکی شود که تشخیص بصری آن دشوار است اما همچنان می تواند بر پایداری پیکاپ تأثیر بگذارد.

فنرهای برگ و فنرهای صفحه ای نیروی نگهداری یا بازیابی کنترل شده را فراهم می کنند. حرکت مکرر می تواند به تدریج کشش فنر را کاهش دهد یا شکل اصلی را تغییر دهد.

نیروی فنر ناکافی ممکن است باعث ناهماهنگی موقعیت اجزا، حرکت غیرعادی شفت نازل یا درگیری مکانیکی ناپایدار شود.

پیچ های تابه ای قطعات سرویس مربوطه را محکم می کنند. سفت کردن نامناسب، جداسازی مکرر، رزوه های آسیب دیده یا لرزش ممکن است بر پایداری مجموعه تأثیر بگذارد.

نصب نادرست بست همچنین می تواند فشار ناهمواری را روی واشرها، فنرها یا روکش ها ایجاد کند.

خطوط SMT با حجم بالا اغلب برای شیفت های طولانی با پنجره های نگهداری محدود اجرا می شوند. هنگامی که تعویض معمول به تعویق می افتد، ممکن است چندین مشکل کوچک به طور همزمان رخ دهد.

فیلتر تا حدی مسدود شده همراه با واشر قدیمی و اورینگ فرسوده ممکن است ناپایداری پیکاپ جدی تری را نسبت به هر قطعه به تنهایی ایجاد کند.

این علائم همچنین ممکن است توسط نازل ها، دریچه های خلاء، اجکتورها، حسگرها، شیلنگ های هوا، شیرهای برقی، شفت های سر، کالیبراسیون دستگاه، بسته بندی قطعات یا شرایط برنامه ریزی ایجاد شوند. پرسنل تعمیر و نگهداری باید قبل از تعویض قطعات، عیب یابی سیستماتیک را انجام دهند.

کیت KLW-M715H-00 یک راه حل عملی برای سرویس دهی همزمان چندین قطعه سر HM که معمولاً نگهداری می شوند ارائه می دهد.

به جای خرید هر فیلتر، واشر، فنر، پیچ و حلقه اورینگ جداگانه، تیم تعمیر و نگهداری می‌تواند یک بسته خدمات هماهنگ قبل از توقف دستگاه آماده کند.

تعویض تنها قسمتی که به وضوح آسیب دیده است ممکن است یک مشکل متناوب را حل نکند. چندین جزء در یک ناحیه پنوماتیک یا مکانیکی می توانند با سرعت مشابهی پیر شوند.

به عنوان مثال:

• یک فیلتر جدید ممکن است جریان هوا را بهبود بخشد، اما یک واشر قدیمی ممکن است هنوز نشت کند.
• یک O-ring جدید ممکن است آب بندی را بازیابی کند، اما یک فنر خسته همچنان ممکن است باعث حرکت ناپایدار شود.
• فنر جدید ممکن است نیروی نگهدارنده را بازیابی کند، اما آلودگی اطراف شفت نازل ممکن است به ایجاد مقاومت ادامه دهد.

سرویس اجزای مرتبط با هم می تواند توقف های مکرر دستگاه را کاهش دهد و اسناد تعمیر و نگهداری را ساده کند.

این کیت چندین مؤلفه خدمات کوچک را تحت یک مرجع کیت نگهداری اولیه ترکیب می‌کند و نیاز به مدیریت درخواست‌های خرید جداگانه را کاهش می‌دهد.

این محصول برای کارهای تعمیر و نگهداری در اطراف سر قرارگیری چند منظوره پرسرعت مورد استفاده در پلت فرم YSM قابل اجرا در نظر گرفته شده است. یاماها YSM10 را با پیکربندی هد HM، از جمله گزینه هد 10 نازلی HM شناسایی می کند.

فیلترها، واشرها و حلقه‌های اورینگ با هم کار می‌کنند تا از مسیرهای هوای تمیزتر و آب‌بندی مطمئن‌تر پشتیبانی کنند.

فنر برگ و فنر صفحه ای به حفظ موقعیت مکانیکی مورد نظر و نیروی فنر اجزای سر مربوطه کمک می کند.

کیت را می توان قبل از یک بازه زمانی سرویس برنامه ریزی شده آماده کرد و به تکنسین ها این امکان را می دهد که تعمیر و نگهداری را در طول توقف تولید کنترل شده کامل کنند.

یک تحقیق تلفیقی می تواند چندین مورد نگهداری را پوشش دهد، برنامه ریزی قطعات یدکی و کارایی خرید داخلی را بهبود بخشد.

کیت را می توان به عنوان یک یدکی تعمیر و نگهداری برای عیب یابی فوری یا نوسازی سر برنامه ریزی شده ذخیره کرد.

شماره قطعات جداگانه مقایسه بسته ارائه شده با کیت موجود، دفترچه راهنمای ماشین یا قطعات حذف شده را آسان تر می کند.

کارخانه ها می توانند کیت KLW-M715H-00 را در برنامه نگهداری دوره ای خود قرار دهند. فیلترها، مهر و موم ها و فنرها را می توان با توجه به شرایط دستگاه، ساعات کار، سوابق تعمیر و نگهداری و محیط تولید بازرسی و تعویض کرد.

این کیت برای بازسازی سر مناسب است زمانی که سر برای بازرسی دقیق و تمیز کردن برداشته می شود.

هنگامی که موقعیت نازل نمی تواند خلاء پایدار را حفظ کند، واشر و حلقه های O قابل استفاده را می توان برای آسیب یا از دست دادن خاصیت ارتجاعی بررسی کرد.

KLW-M8527-001 در بازار قطعات یدکی به عنوان فیلتری برای برنامه های YSM10 و YSM20 شناخته می شود.

تعویض مواد فیلتر آلوده می تواند به حفظ جریان هوای تمیزتر از طریق گذرگاه سر مربوطه کمک کند.

KG7-M7137-A03 و KLW-M714W-000 زمانی قابل بازرسی هستند که مکانیسم مربوطه دارای نیروی فنر ناکافی، موقعیت غیرعادی یا تغییر شکل قابل مشاهده باشد.

یک کیت تعمیر و نگهداری کامل می تواند زمان مورد نیاز برای مکان یابی اجزای کوچک منفرد را در طول تعمیر فوری ماشین کوتاه کند.

کارخانه‌هایی که چندین دستگاه YSM10 یا YSM20R را کار می‌کنند می‌توانند کیت‌های استاندارد را در انبار نگهداری خود نگه دارند و طبق دستور کار صادر کنند.

این کیت می تواند در حین بازرسی و بازسازی تجهیزات SMT استفاده شده قبل از شروع مجدد تولید استفاده شود.

کیت تعمیر و نگهداری از هر دو عملکرد پنوماتیک و مکانیکی سر جایگذاری پشتیبانی می کند.

هوای فشرده تمیز و خشک به دستگاه SMT عرضه می شود. سیستم پنوماتیک از این هوا برای تولید و کنترل خلاء پیکاپ استفاده می کند.

هد خلاء را از طریق گذرگاه های داخلی به سمت شفت نازل و نازل قابل اجرا هدایت می کند.

فیلتر KLW-M8527-001 به جذب آلاینده های کوچک قبل از ورود به معابر حساس یا مناطق متحرک کمک می کند.

یک فیلتر تمیز از جریان هوای پایدارتر پشتیبانی می کند. فیلتر مسدود شده ممکن است مقاومت جریان را افزایش دهد.

KLW-M715B-000 در موقعیت آب بندی مربوطه نصب شده است. هنگامی که واشر به درستی فشرده شود، از نشت هوای ناخواسته جلوگیری می کند.

حلقه های اورینگ 90990-17J081 و 90990-17J082 آب بندی را در مکان های مناسب خود فراهم می کنند. مواد الاستیک آنها شکاف های کوچک بین سطوح متصل یا متحرک را پر می کند.

اندازه صحیح، جهت گیری، تمیزی و شرایط روغن کاری برای آب بندی قابل اعتماد مهم هستند.

KG7-M7137-A03 و KLW-M714W-000 نیروی مکانیکی کنترل شده را ارائه می دهند. آنها به حفظ یا بازگرداندن جزء مرتبط به موقعیت مورد نظر کمک می کنند.

تابه پیچ 90990-08J016 قطعات مربوطه را محکم می کند. سفت کردن صحیح به حفظ یکنواخت فشار مونتاژ بدون آسیب رساندن به اجزای کوچک کمک می کند.

هنگامی که خلاء فعال می شود، نازل با قطعه الکترونیکی تماس می گیرد و نیروی نگهدارنده کافی برای پیکاپ ایجاد می کند.

هد جزء را از طریق تشخیص، تصحیح و قرار دادن حرکت می دهد. آب بندی پایدار و حرکت کنترل شده نازل به حفظ حمل و نقل ثابت کمک می کند.

در محل قرارگیری، خلاء آزاد می‌شود تا بتوان قطعه را روی پد PCB پوشیده از خمیر لحیم کاری قرار داد.

• دستگاه را طبق روال ایمنی کارخانه متوقف کنید.
• برق دستگاه را خاموش کنید و منبع پنوماتیک را جدا کنید.
• اطمینان حاصل کنید که فشار پنوماتیک ذخیره شده آزاد شده است.
• مدل دستگاه، شماره سریال، شماره سر و موقعیت نازل آسیب دیده را یادداشت کنید.
• یک میز کار تمیز، روشن و دارای کنترل ESD آماده کنید.
• اجزای جدید را با قطعات حذف شده مقایسه کنید.
• شماره قطعات، اندازه ها، شکل ها و مقادیر را تأیید کنید.
• اسناد تعمیر و نگهداری قابل اجرا را بررسی کنید.

• از ابزار صحیح استفاده کنید.
• از اعمال نیروی بیش از حد به اجزای سر دقیق خودداری کنید.
• جهت فنرها، واشرها و حلقه های O را ثبت کنید.
• بست های برداشته شده را در یک ظرف کنترل شده قرار دهید.
• از ورود گرد و غبار، الیاف یا ذرات فلزی به مجرای هوا جلوگیری کنید.
• سطوح آب بندی را خراش ندهید.
• قطعات را از موقعیت های مختلف نازل مخلوط نکنید.

• محل نصب را با روش تعمیر و نگهداری تایید شده تمیز کنید.
• جهت فیلتر صحیح را نصب کنید.
• اطمینان حاصل کنید که واشر صاف و بدون تا شدن قرار دارد.
• حلقه های O را بدون پیچاندن یا برش نصب کنید.
• در مواقعی که روغن کاری مورد نیاز است، فقط از روانکار تایید شده استفاده کنید.
• فنرهای برگ و فنرهای صفحه ای را مطابق با مجموعه اصلی قرار دهید.
• پیچ ها را به طور یکنواخت و مطابق با نیاز تعمیر و نگهداری مشخص شده محکم کنید.
• بست های کوچک را بیش از حد سفت نکنید.

• بررسی کنید که همه اجزا به درستی قرار گرفته باشند.
• حرکت آزاد را در جایی که مجاز است به صورت دستی بررسی کنید.
• منبع پنوماتیک را بازگردانید و از نظر نشتی بررسی کنید.
• بازرسی سر، نازل یا خلاء قابل اجرا دستگاه را اجرا کنید.
• تست پیکاپ را با قطعات کنترل شده انجام دهید.
• قبل از شروع مجدد تولید کامل، نتایج جایگذاری را بررسی کنید.
• سابقه نگهداری را به روز کنید.

فرکانس تعویض به ساعات تولید، تمیزی کارخانه، کیفیت هوا، حجم کاری دستگاه، نوع قطعه و شرایط نگهداری قبلی بستگی دارد.

یک فاصله ثابت می تواند مفید باشد، اما نتایج بازرسی باید تصمیمات جایگزین را نیز راهنمایی کند.

در جایی که سوابق ماشین در دسترس است، عملکرد خلاء را در طول زمان مقایسه کنید. تغییرات تدریجی ممکن است نشان دهنده محدودیت فیلتر، خرابی آب بندی یا مشکل پنوماتیک دیگری باشد.

هنگامی که نازل ها برای تمیز کردن خارج می شوند، اجزای آب بندی و نگهدارنده قابل مشاهده در اطراف موقعیت نازل را بررسی کنید.

از نصب مجدد O-ring با بریدگی های قابل مشاهده، واشر دائمی صاف، فنر خمیده، پیچ آسیب دیده یا فیلتر شدیدا آلوده خودداری کنید.

کیت های استفاده نشده را نگه دارید:

• در بسته بندی مهر و موم شده
• دور از نور مستقیم خورشید
• دور از دمای بالا
• دور از روغن، مواد شیمیایی و رطوبت
• در یک کابینت لوازم یدکی تمیز
• با یک برچسب شماره قسمت قابل مشاهده
• تحت کنترل موجودی اولین ورود، اولین خروجی

اجزایی که از نظر بصری مشابه به نظر می رسند ممکن است ابعاد، مواد یا ویژگی های فنر متفاوتی داشته باشند. همیشه قبل از نصب، شماره قطعه را تایید کنید.

بررسی کنید که آیا نیاز تعمیر و نگهداری مشخص شده است یا خیرKLW-M715H-00.

فقط بر اساس ظاهر بصری سفارش ندهید زیرا کیت های نگهداری سر مشابه ممکن است در سایر سیستم عامل های یاماها استفاده شوند.

این محصول برای برنامه های Yamaha YSM10 و YSM20R در نظر گرفته شده است. پلاک نام دستگاه و پیکربندی فعلی تولید را تأیید کنید.

ماشین‌های یک مدل ممکن است گزینه‌ها، بازبینی‌های تولید یا مجموعه‌های سر جایگزین متفاوتی داشته باشند.

تایید کنید:

• نوع سر
• شماره سریال سر
• تعداد موقعیت های نازل
• مرجع مونتاژ سر فعلی
• مرجع کیت تعمیر و نگهداری موجود

اجزای حذف شده یا راهنمای تعمیر و نگهداری را با مراجع زیر مقایسه کنید:

همان قسمت ممکن است در موقعیت های متعدد نازل مورد نیاز باشد. زمانی که مقدار دقیق آن مهم است، قبل از ارسال، لیست بسته بندی دقیق را درخواست کنید.

قبل از سفارش، مشخص کنید که آیا مورد نیاز برای:

• قطعات مارک اصلی
• قطعات سازگار با کیفیت بالا
• کیت تعمیر و نگهداری کامل
• اجزای فردی
• مقدار نمونه
• مقدار نگهداری سالانه
• انبار تعویض فوری

برای تأیید سریع‌تر، عکس‌های واضحی از موارد زیر ارائه دهید:

• پلاک ماشین
• برچسب سر
• برچسب کیت موجود
• قطعات حذف شده
• علامت گذاری با شماره قطعه
• نوع نازل
• موقعیت نصب

هر کیت نگهداری باید قبل از بسته بندی و حمل بررسی شود.

• بررسی ظاهر محصول
• فیلترها را از نظر آلودگی یا تغییر شکل بررسی کنید.
• واشرها و حلقه های O را از نظر ترک یا بریدگی بررسی کنید.
• فنرها را از نظر خمش یا خوردگی بررسی کنید.
• پیچ ها را از نظر سر یا رزوه آسیب دیده بررسی کنید.
• تمیز و خشک بودن قطعات را تأیید کنید.

• برچسب‌ها را با لیست بسته‌بندی مقایسه کنید.
• مرجع کیت اصلی را تایید کنید.
• اندازه های O-ring مشابه را از هم جدا کنید.
• بررسی مقادیر اجزاء
• اطلاعات سازگاری دستگاه را تأیید کنید.

• از مهر و موم های کوچک در برابر فشرده سازی محافظت کنید.
• از خم شدن فنرها جلوگیری کنید.
• قطعات فلزی را از اجزای آب بندی نرم جدا کنید.
• از کیسه های داخلی برچسب دار استفاده کنید.
• بالشتک را به کارتن بیرونی اضافه کنید.
• در صورت لزوم از محافظ رطوبت استفاده کنید.

زمان تحویل، وضعیت موجودی، هزینه حمل و نقل و جزئیات بسته بندی باید در نقل قول رسمی تأیید شود.

این کیت عمدتاً برای نصب‌کننده‌های Yamaha YSM10 و YSM20R SMT با استفاده از پیکربندی هد قرارگیری HM مربوطه عرضه می‌شود. از آنجایی که مجموعه‌های هد و ویرایش‌های دستگاه ممکن است متفاوت باشند، مشتریان باید قبل از سفارش، مرجع سر، شماره سریال دستگاه، شماره کیت موجود و شماره‌های تک تک قطعات را تأیید کنند.

بسته ارجاع شده شامل اجزای فیلتر KLW-M8527-001، واشر KLW-M715B-000، فنر برگ KG7-M7137-A03، فنر صفحه ای KLW-M714W-000، پیچ های تابه سر 90990-08J016 و 9099-1709 می باشد. حلقه های اورینگ 90990-17J082. مقادیر نهایی باید در لیست بسته بندی تامین کننده تایید شود.

تعویض باید بر اساس برنامه نگهداری دستگاه، ساعات کار، عملکرد خلاء، آلودگی فیلتر، وضعیت آب بندی، وضعیت فنر و نتایج تولید باشد. خطاهای پیکاپ مکرر، پاسخ آهسته خلاء، افت قطعات یا هشدارهای مکرر موقعیت نازل ممکن است نشان دهنده نیاز به بازرسی باشد.

بله. فیلترها، واشرها، فنرها، پیچ‌ها و حلقه‌های اورینگ معمولاً زمانی که تنها به یک جزء تأیید شده نیاز باشد، می‌توانند جداگانه نقل‌قول شوند. با این حال، یک کیت کامل اغلب برای نگهداری برنامه ریزی شده سر، تاریخچه تعمیر و نگهداری ناشناخته، یا موجودی قطعات یدکی مناسب تر است.

لطفا مدل دستگاه، شماره سریال دستگاه، نوع هد، شماره سر، مقدار مورد نیاز، شماره قطعات موجود و عکس های واضح از قطعات حذف شده را ارائه دهید. این اطلاعات به تأیید سازگاری کمک می کند و خطر تامین قطعات تعمیر و نگهداری مشابه اما نادرست را کاهش می دهد.

به دنبال یک قابل اعتمادکیت تعمیر و نگهداری Yamaha KLW-M715H-00 برای YSM10 یا YSM20R?

مدل دستگاه، اطلاعات سر، مقدار مورد نیاز، کشور مقصد و عکس قطعات موجود را برای ما ارسال کنید. تیم فروش ما ترکیب شماره قطعه را بررسی می کند و یک پیشنهاد دقیق برای کیت تعمیر و نگهداری کامل یا اجزای منتخب منتخب تهیه می کند.

ما از کارخانه‌های SMT، تولیدکنندگان لوازم الکترونیکی، شرکت‌های تعمیر و نگهداری تجهیزات، و توزیع‌کنندگان قطعات یدکی با تأیید محصول حرفه‌ای، بسته‌بندی صادرات، حمل و نقل تلفیقی و خدمات تحویل بین‌المللی پشتیبانی می‌کنیم.

لطفاً اطلاعات زیر را در درخواست خود بگنجانید:

امروز برای اطلاع از قیمت، در دسترس بودن، تایید سازگاری و اطلاعات حمل و نقل بین المللی با SMT PARTS SUPPLY LTD تماس بگیرید.
