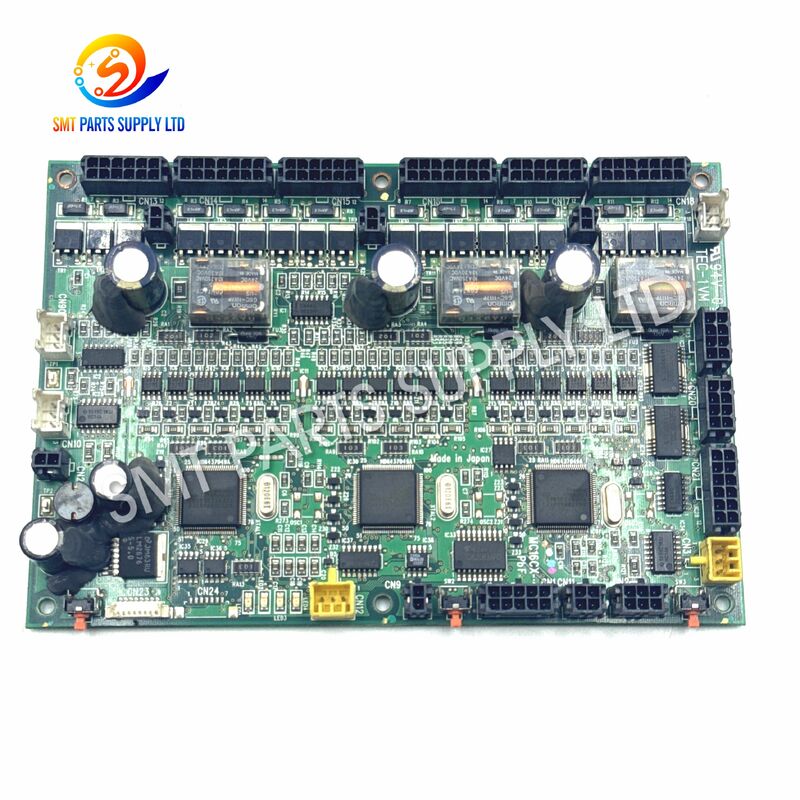

برد کنترل هد SMT پاناسونیک KXFE00GXA00 MC16CB-4 برای دستگاه‌های چیدمان CM402 CM602

برد کنترل هد پاناسونیک KXFE00GXA00 N610090171AA T0710095 MC16CB-4 CM402 CM602

برد کنترل هد SMT پاناسونیک KXFE00GXA00 N610090171AA T0710095 MC16CB-4 یک برد مدار چاپی صنعتی است که در مجموعه های کنترل هد سازگار استفاده می شود. این برد از انتقال، پردازش و هماهنگی سیگنال های الکترونیکی بین کنترلر دستگاه و اجزای مرتبط با هد در طول تولید SMT پشتیبانی می کند.

این برد معمولاً برای تعویض نگهداری، بازیابی خط تولید، بازسازی دستگاه و موجودی قطعات یدکی حیاتی انتخاب می شود. مراجع شناسایی مهم شامل KXFE00GXA00، N610090171AA، T0710095، MC16CB و MC16CB-4 هستند.

از آنجایی که دستگاه های CM402 و CM602 ممکن است از پیکربندی های هد، بازنگری های PCB، چیدمان کانکتور و سیستم های کنترلی متفاوتی استفاده کنند، سازگاری نباید تنها بر اساس مدل دستگاه تعیین شود. خریداران باید قبل از تأیید سفارش، شماره قطعه کامل، علامت گذاری PCB، موقعیت کانکتورها، سوراخ های نصب، چیدمان قطعات، عکس های برد موجود و پیکربندی دستگاه را مقایسه کنند.

SMT PARTS SUPPLY LTD بردها و قطعات نگهداری مرتبط با دستگاه های SMT را برای تولیدکنندگان الکترونیک، شرکت های تعمیر، بازسازان تجهیزات و توزیع کنندگان بین المللی عرضه می کند.

هد قرارگیری یکی از مهمترین بخش های عملیاتی دستگاه SMT است. در طول تولید، هد باید دستورات را دریافت کند، سیگنال های بازخورد را نظارت کند، دستگاه های الکتریکی مرتبط را هماهنگ کند و به طور مداوم با سیستم کنترل دستگاه ارتباط برقرار کند.

هنگامی که برد کنترل هد ناپایدار، آسیب دیده، آلوده یا از نظر الکتریکی تخریب شده باشد، دستگاه ممکن است با هشدارهای متناوب، خرابی های اولیه، پاسخ غیرعادی هد یا وقفه های مکرر تولید مواجه شود.

خرابی برد کنترل می تواند ناشی از عوامل الکتریکی، محیطی، مکانیکی یا مربوط به نگهداری باشد.

علائم زیر ممکن است نشان دهنده مشکل کنترل هد باشد، اما اثبات نمی کند که برد MC16CB-4 معیوب است. علائم مشابه ممکن است ناشی از موتورها، کابل ها، سنسورها، انکودرها، درایورها، منابع تغذیه، شیرها یا مجموعه های مکانیکی نیز باشد.

هنگامی که عیب یابی تأیید می کند که برد کنترل نصب شده معیوب است، تعویض آن با یک برد KXFE00GXA00 N610090171AA MC16CB-4 که به درستی شناسایی شده است، ممکن است به بازیابی ارتباط پایدار بخش هد و عملکرد دستگاه کمک کند.

برد جایگزین باید بر اساس شناسایی فنی کامل و نه صرفاً ظاهر انتخاب شود.

• به بازیابی دستگاه های تحت تأثیر خرابی تأیید شده برد کنترل کمک می کند.
• زمان توقف تولید ناشی از هشدارهای الکترونیکی مکرر را کاهش می دهد.
• از ارتباط پایدار در سیستم هد قرارگیری سازگار پشتیبانی می کند.
• یک جایگزین عملی برای تعمیر و بازسازی دستگاه ارائه می دهد.
• به تیم های نگهداری در آماده سازی موجودی قطعات یدکی حیاتی کمک می کند.
• خطر تعویض غیرضروری موتورها یا سنسورها را کاهش می دهد.
• از مدیریت شماره قطعه استاندارد برای خطوط تولید متعدد پشتیبانی می کند.
• کارایی نگهداری را در مواردی که برد نصب شده به طور قابل اعتماد قابل تعمیر نیست، بهبود می بخشد.

اطلاعات مدل دستگاه به تنهایی برای تأیید نهایی سازگاری کافی نیست. دستگاه های CM402 و CM602 ممکن است از هد های قرارگیری، سیم کشی داخلی، بازنگری های PCB، چیدمان کانکتور، پیکربندی های نرم افزاری و سیستم های کنترل الکتریکی متفاوتی استفاده کنند.

خریدار باید قبل از سفارش جزئیات زیر را تأیید کند:

• مدل کامل دستگاه.
• شماره سریال دستگاه.
• نوع هد قرارگیری.
• علامت گذاری KXFE00GXA00.
• علامت گذاری N610090171AA.
• شماره PCB T0710095.
• شناسایی MC16CB یا MC16CB-4.
• عکس های برد جلو و عقب.
• تعداد و موقعیت کانکتورها.
• چیدمان سوراخ های نصب.
• اطلاعات هشدار دستگاه موجود.

مراجع زیر برای شناسایی محصول استفاده می شوند. علامت گذاری های مشابه نباید بدون تأیید فنی به عنوان قابل تعویض خودکار در نظر گرفته شوند.

دو برد کنترل SMT ممکن است اندازه ها، نقاط نصب یا شکل کانکتورهای مشابهی داشته باشند اما حاوی مدارهای یا عملکردهای کنترلی متفاوتی باشند. تفاوت های احتمالی عبارتند از:

• اختصاص پین کانکتور.
• تعاریف سیگنال ورودی و خروجی.
• رابط های کنترل موتور هد.
• مدارهای ارتباط سنسور.
• چیدمان قطعات PCB.
• بازنگری سخت افزار.
• پیکربندی داخلی.
• سازگاری نرم افزار دستگاه.
• نوع هد قرارگیری.
• الزامات کالیبراسیون.

استفاده از برد نامناسب ممکن است منجر به هشدارهای دستگاه، خرابی ارتباطات، عملکرد نادرست یا آسیب بیشتر قطعات شود.

برد کنترل هد KXFE00GXA00 N610090171AA MC16CB-4 برای نگهداری حرفه ای دستگاه SMT و محیط های تولید الکترونیک مناسب است.

• تولید الکترونیک مصرفی.
• مونتاژ الکترونیک خودرو.
• تولید تجهیزات ارتباطی.
• مونتاژ PCB کنترل صنعتی.
• تولید روشنایی LED.
• تولید الکترونیک پزشکی.
• مونتاژ منبع تغذیه.
• تولید الکترونیک مرتبط با نیمه هادی.
• تولید الکترونیک قراردادی.
• خدمات مونتاژ برد مدار چاپی.

• کارخانه های SMT.
• بخش های نگهداری تجهیزات.
• شرکت های تعمیر دستگاه.
• بازسازان تجهیزات SMT دست دوم.
• ارائه دهندگان خدمات تولید الکترونیک.
• توزیع کنندگان قطعات یدکی صنعتی.
• مراکز خدمات SMT خارج از کشور.
• بخش های مهندسی تولید.

برد MC16CB-4 بخشی از مسیر کنترل الکترونیکی در مجموعه هد قرارگیری SMT سازگار را تشکیل می دهد. عملکردهای دقیق آن به نسخه دستگاه، پیکربندی هد و قطعات متصل بستگی دارد.

کنترلر دستگاه دستورات عملیاتی را بر اساس توالی تولید برنامه ریزی شده ارسال می کند. این دستورات ممکن است مربوط به مقداردهی اولیه، حرکت هد، برداشت قطعه، قرار دادن قطعه و بررسی وضعیت باشند.

برد کنترل هد سیگنال های الکترونیکی مورد نیاز مجموعه هد سازگار را پردازش یا توزیع می کند. این به هماهنگی ارتباط بین کنترلر دستگاه و دستگاه های مرتبط با هد کمک می کند.

سنسورها، موتورها و دستگاه های تشخیص موقعیت بازخورد عملیاتی را ارائه می دهند. برد کنترل به انتقال یا پردازش این اطلاعات کمک می کند تا دستگاه بتواند تعیین کند که آیا هر عمل به درستی انجام شده است.

برد از زمان بندی و انتقال سیگنال های کنترلی به مدارهای سازگار پشتیبانی می کند. زمان بندی دقیق ضروری است زیرا قرار دادن SMT شامل حرکت با سرعت بالا، برداشت قطعه، موقعیت یابی و قرار دادن است.

وضعیت عملیاتی به سیستم کنترل دستگاه بازگردانده می شود. اگر دستگاه سیگنال غیرعادی، بازخورد گمشده، خرابی ارتباطات یا پاسخ ناپایدار را تشخیص دهد، ممکن است یک هشدار ایجاد کرده و تولید را متوقف کند.

انتخاب برد کنترل صحیح برای تعمیر ایمن و موفق دستگاه ضروری است.

بررسی کنید که آیا برد نصب شده با KXFE00GXA00، N610090171AA یا هر دو علامت گذاری شده است. حروف، پسوندها یا علامت گذاری های بازنگری را نادیده نگیرید.

تأیید کنید که آیا برد موجود علامت T0710095 را دارد. شناسایی PCB به تمایز بردهای کنترل فیزیکی مشابه کمک می کند.

به دنبال علامت گذاری MC16CB یا MC16CB-4 باشید. یک پسوند متفاوت ممکن است نشان دهنده بازنگری یا کاربرد متفاوت باشد.

مدل کامل دستگاه را به جای فقط خانواده دستگاه ارائه دهید. در صورت امکان شماره سریال دستگاه را نیز ذکر کنید.

پلتفرم های CM402 و CM602 ممکن است از پیکربندی های هد قرارگیری متفاوتی استفاده کنند. نوع هد باید قبل از خرید برد تأیید شود.

هر کانکتور، سوکت، موقعیت کابل، سوراخ نصب، براکت و موقعیت قطعه را بررسی کنید. عکس های واضح به شدت توصیه می شود.

کد هشدار، علائم عیب و نتایج عیب یابی را ارائه دهید. این به تعیین اینکه آیا برد علت احتمالی است کمک می کند.

محصول ممکن است بسته به موجودی در شرایط مختلف عرضه شود.

استانداردهای تست ممکن است بسته به وضعیت محصول متفاوت باشد. خریداران باید تأیید کنند که آیا قیمت شامل موارد زیر است:

• بازرسی چشمی.
• بازرسی کانکتور.
• بازرسی قطعات.
• تست الکتریکی.
• تست عملکردی مربوط به دستگاه.
• اطلاعات سابقه تعمیر.
• عکس ها یا سوابق تست.

شرایط گارانتی باید قبل از پرداخت تأیید شود. پوشش گارانتی ممکن است برای بردهای کنترل جدید، دست دوم و بازسازی شده متفاوت باشد.

قبل از حمل و نقل، نقاط بازرسی زیر ممکن است بر اساس وضعیت محصول و توافق سفارش تکمیل شوند.

نصب باید توسط پرسنل واجد شرایط نگهداری دستگاه SMT انجام شود.

• هشدار فعلی دستگاه را ثبت کنید.
• در صورت لزوم از داده های دستگاه پشتیبان تهیه کنید.
• دستگاه را به درستی خاموش کنید.
• منبع تغذیه را قطع و ایزوله کنید.
• منتظر بمانید تا انرژی الکتریکی ذخیره شده تخلیه شود.
• از بند مچ دست ESD استفاده کنید.
• یک سطح کار ضد الکتریسیته ساکن آماده کنید.
• موقعیت های کانکتور اصلی را عکس بگیرید.
• کابل ها را قبل از جدا کردن برچسب بزنید.
• برد جایگزین را با برد جدا شده مقایسه کنید.

• PCB را از لبه های آن نگه دارید.
• از لمس کردن کنتاکت های کانکتور خودداری کنید.
• کابل ها را با زور وارد سوکت ها نکنید.
• جهت کانکتور را تأیید کنید.
• پین های خم شده را بررسی کنید.
• پیچ های نصب صحیح را نصب کنید.
• از سفت کردن بیش از حد پیچ ها خودداری کنید.
• اجزای زمین و شیلد را بازیابی کنید.
• اطمینان حاصل کنید که کابل ها فشرده یا کشیده نشده اند.

• قبل از اعمال برق، مونتاژ را بازرسی کنید.
• تأیید کنید که هیچ ابزاری در داخل دستگاه باقی نمانده است.
• دستگاه را تحت شرایط کنترل شده روشن کنید.
• وضعیت مقداردهی اولیه را بررسی کنید.
• تاریخچه هشدار را مرور کنید.
• دمای کانکتور و برد را نظارت کنید.
• یک تست دستگاه با سرعت پایین انجام دهید.
• یک برنامه قرارگیری نمونه را اجرا کنید.
• پایداری برداشت و قرارگیری را تأیید کنید.
• تاریخ تعویض و شماره برد را ثبت کنید.

بردهای کنترل SMT به الکتریسیته ساکن، رطوبت، لرزش و ضربه فیزیکی حساس هستند. بسته بندی حرفه ای برای محافظت از محصول در طول حمل و نقل بین المللی استفاده می شود.

• پیک سریع بین المللی.
• حمل و نقل هوایی.
• حمل و نقل تجمیعی قطعات یدکی SMT.
• شرکت حمل و نقل تعیین شده توسط مشتری.
• حمل و نقل ترکیبی با فیدرها، نازل ها، موتورها، سنسورها، تسمه ها، کابل ها و شیرها.

زمان تحویل به وضعیت موجودی، الزامات تست، تعداد سفارش، مقصد و روش حمل و نقل انتخابی بستگی دارد.

KXFE00GXA00 و N610090171AA معمولاً به عنوان مراجع شناسایی مرتبط برای این برد کنترل استفاده می شوند. سازگاری نهایی همچنان باید از طریق T0710095، MC16CB-4، چیدمان کانکتور، مدل دستگاه و پیکربندی هد قرارگیری تأیید شود.

خیر. دستگاه های CM402 و CM602 ممکن است حاوی سیستم های هد، بازنگری های PCB، چیدمان سیم کشی و پیکربندی های نرم افزاری متفاوتی باشند. لطفاً قبل از سفارش عکس های کامل برد و اطلاعات دستگاه را ارائه دهید.

ممکن است هشدارهای ناشی از برد کنترل سازگار معیوب را حل کند. با این حال، هشدارهای مشابه می توانند ناشی از کابل های آسیب دیده، موتورها، سنسورها، درایورها، انکودرها، شیرها، منابع تغذیه یا قطعات مکانیکی نیز باشند.

لطفاً تعداد مورد نیاز، مدل دستگاه، شماره سریال دستگاه، شماره بردهای موجود، علامت گذاری MC16CB-4، شناسایی T0710095، عکس های برد، وضعیت ترجیحی، کشور تحویل و تاریخ تحویل مورد نیاز را ارائه دهید.

برد را در بسته بندی ضد الکتریسیته ساکن در محیطی تمیز، خشک و با دمای کنترل شده نگهداری کنید. از نور مستقیم خورشید، رطوبت، گازهای خورنده، فشار زیاد، لرزش و تماس با مواد رسانا خودداری کنید.

SMT PARTS SUPPLY LTD

لطفاً اطلاعات زیر را برای قیمت گذاری و بررسی سازگاری ارسال کنید:

• نام محصول.
• شماره قطعه KXFE00GXA00.
• شماره مرجع N610090171AA.
• علامت گذاری PCB T0710095.
• مدل MC16CB یا MC16CB-4.
• مدل و شماره سریال دستگاه.
• نوع هد قرارگیری.
• عکس های برد جلو و عقب.
• عکس های کانکتور.
• تعداد مورد نیاز.
• وضعیت محصول ترجیحی.
• شرح هشدار یا عیب دستگاه.
• کشور تحویل.
• برنامه تحویل مورد نیاز.

تیم فروش ما وضعیت محصول موجود، اطلاعات سازگاری، استاندارد بازرسی، روش بسته بندی، زمان تحویل و گزینه های حمل و نقل بین المللی را بررسی خواهد کرد.
