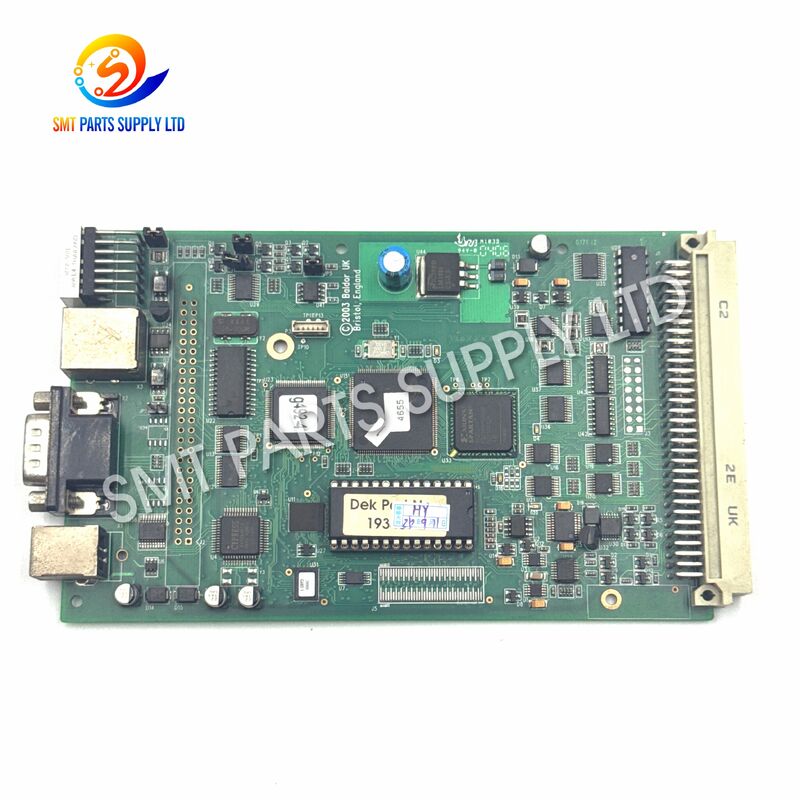

Baldor EB0462A01 REV G 193409 NextMove ES Controller برای چاپگر DEK

Baldor EB0462A01 REV G 193409 NextMove ES Controller برای چاپگر DEK

Baldor EB0462A01 REV G، شماره قطعه DEK 193409، یک برد کنترل کننده حرکت چند محوره NextMove ES است که برای سیستم های کنترل چاپگر شابلون DEK سازگار طراحی شده است. این کنترلر مدیریت حرکت هماهنگ شده را برای محورهای سروو و پله ای فراهم می کند و به سیستم کنترل چاپگر امکان می دهد موقعیت یابی دقیق، حرکت هماهنگ و توالی های خودکار ماشین را اجرا کند.

معماری زیربنایی NextMove ES NES002-501 از شش محور حرکتی شامل دو محور سروو و چهار محور پله‌ای پشتیبانی می‌کند. همچنین قابلیت ارتباط USB و سریال را برای پیکربندی، تشخیص و ارتباط با محیط کنترل دستگاه فراهم می کند.

در تجهیزات DEK، شماره قطعه 193409 به عنوان PCB کنترلر NextMove ES شناسایی می شود. این امر به ویژه هنگام تعمیر یا بازیابی تجهیزات چاپ DEK با استفاده از این معماری کنترلر بسیار مهم است.

برای برنامه های جایگزین، مشتریان باید قبل از نصب، شماره قطعه DEK، شناسایی برد Baldor، بازبینی سخت افزار، اتصالات و پیکربندی سیستم موجود را تأیید کنند.

علت

چاپگر استنسیل DEK به کنترل حرکت هماهنگ بستگی دارد تا مجموعه های مکانیکی را به طور دقیق در طول فرآیند چاپ قرار دهد. هنگامی که کنترل کننده حرکت دچار نقص می شود، ممکن است چندین مشکل ماشین ظاهر شود.

بردهای کنترل الکترونیکی به طور مداوم در داخل تجهیزات صنعتی کار می کنند و ممکن است استرس طولانی مدت ناشی از دمای کار، لرزش، اختلالات الکتریکی، اکسیداسیون کانکتور یا پیری قطعات را تجربه کنند.

قبل از تعویض کنترلر، تکنسین ها باید منبع تغذیه دستگاه، برد رابط، کابل ها، کانکتورها، درایوهای سروو، درایوهای پله ای، موتورها، رمزگذارها، سنسورها و پیکربندی نرم افزار را نیز بررسی کنند.

راه حل

جایگزین کردن یک کنترلر معیوب DEK 193409 با برد NextMove ES منطبق صحیح می تواند به بازیابی معماری اصلی کنترل حرکت چاپگر کمک کند.

پلت فرم Baldor NextMove ES برای هماهنگ کردن محورهای حرکتی متعدد از یک کنترلر طراحی شده است. دستورات ماشین را پردازش می کند، سیگنال های حرکتی سروو یا پله ای تولید می کند، اطلاعات بازخورد را دریافت می کند و با سایر بخش های سیستم کنترل ماشین ارتباط برقرار می کند.

برای تعویض مطمئن، قبل از سفارش اطلاعات زیر را بررسی کنید:

یک برد کنترل نباید تنها با ظاهر فیزیکی انتخاب شود. ماشین‌هایی که از طرح‌بندی PCB مشابه استفاده می‌کنند ممکن است سیستم‌افزار، ویرایش‌ها، رابط‌ها یا نیازهای پیکربندی متفاوتی داشته باشند.

ارائه عکس‌های واضح از برچسب اصلی برد و اطلاعات دستگاه می‌تواند به طور قابل توجهی دقت تعویض را بهبود بخشد.

مشخصات

مرجع NextMove ES Electrical Information

برای پلت فرم NES002-501، معماری کنترلر از نیازهای قدرت مرجع زیر استفاده می کند:

این مقادیر پلتفرم کنترل‌کننده NextMove ES را توصیف می‌کنند و نباید به عنوان دستورالعمل‌هایی برای دور زدن سیم‌کشی دستگاه DEK یا معماری اصلی برق تلقی شوند.

همیشه برد را از طریق سیستم الکتریکی اصلی DEK و چیدمان کانکتور نصب کنید.

معماری کنترلر

کنترلر NextMove ES هماهنگی متمرکز بین چندین عملکرد حرکتی ماشین را فراهم می کند.

بنابراین برد نقشی اساسی متفاوت از منبع تغذیه ساده، برد رله یا درایور موتور ایزوله ایفا می کند.

برنامه

کنترلر Baldor EB0462A01 REV G 193409 NextMove ES در تجهیزات چاپ شابلون DEK سازگار که به این معماری کنترلر نیاز دارند استفاده می شود.

کاربردهای معمولی عبارتند از:

اسناد یدکی سری DEK Horizon شامل شماره قطعه 193409 به عنوان PCB کنترلر NextMove ES است. با این حال، پیکربندی دستگاه می تواند بر اساس مدل، سال تولید، نسخه سخت افزاری و اصلاحات قبلی تجهیزات متفاوت باشد.

به همین دلیل، سازگاری باید با استفاده از شماره قطعه اصلی دستگاه به جای نام خانوادگی چاپگر تأیید شود.

چگونه کار می کند

برد NextMove ES به عنوان یک کنترل کننده حرکت مرکزی عمل می کند.

هنگامی که چاپگر DEK یک عملیات مکانیکی را اجرا می کند، سیستم کنترل ماشین دستورالعمل ها را به کنترل کننده حرکت ارسال می کند. کنترلر اطلاعات موقعیت، سرعت، جهت و ترتیب مورد نیاز را پردازش می کند و دستورات مناسبی را برای سیستم حرکت متصل تولید می کند.

یک توالی عملیاتی ساده شده عبارت است از:

1. فرمان ماشین

سیستم کنترل چاپگر حرکت خاصی را درخواست می کند.

2. محاسبه حرکت

کنترلر دستور محور مورد نیاز را با توجه به برنامه ماشین محاسبه می کند.

3. خروجی محور

سیگنال های حرکتی به سیستم کنترل سروو یا استپر مناسب منتقل می شوند.

4. حرکت مکانیکی

موتور و مجموعه مکانیکی مربوطه طبق دستور درخواستی حرکت می کنند.

5. بازخورد و وضعیت

اطلاعات موقعیت، حسگر، رمزگذار و وضعیت ماشین در صورت لزوم به کنترل کننده بازگردانده می شود.

6. هماهنگی توالی

کنترل کننده حرکات بعدی را با فرآیند کلی چاپ هماهنگ می کند.

این معماری چند محوره اجازه می دهد تا چندین عملکرد مکانیکی در توالی برنامه ریزی شده ماشین عمل کنند.

چرا بازبینی صحیح مهم است

بردهای کنترل صنعتی ممکن است سالها در خدمت باقی بمانند و بردهای مشابه همیشه از نظر الکتریکی یا عملکردی یکسان نیستند.

بنابراین شناسه های زیر باید به دقت بررسی شوند:

EB0462A01
مونتاژ برد Baldor یا مرجع سخت افزار مرتبط با محصول را شناسایی می کند.

REV G
بازبینی سخت افزاری نشان داده شده بر روی برد قابل اجرا را شناسایی می کند.

193409
مرجع قطعه یدکی DEK را برای کنترلر NextMove ES شناسایی می کند.

NextMove ES
خانواده محصولات کنترل کننده حرکت Baldor را شناسایی می کند.

NES002-501
پیکربندی کنترل‌کننده NextMove ES مرجع مرتبط با ارتباط USB و RS232 را شناسایی می‌کند.

تطبیق این مراجع خطر سفارش یک کنترلر نادرست را کاهش می دهد.

ملاحظات جایگزینی

تعویض برد کنترلر باید با دقت انجام شود زیرا PCB بخشی از سیستم کنترل حرکت چاپگر است.

قبل از حذف کنترلر موجود:

پس از نصب، دستگاه ممکن است به بررسی سیستم، تأیید محور، هومینگ، کالیبراسیون، یا پیکربندی کنترلر طبق روال سرویس DEK نیاز داشته باشد.

نحوه انتخاب

انتخاب کنترلر صحیح به چیزی بیش از جستجوی نام محصول نیاز دارد.

1. شماره قطعه DEK را بررسی کنید

مهمترین مرجع برای این محصول:

193409

اگر شماره اصلی قطعه یدکی DEK متفاوت است، قبل از خرید قابلیت تعویض را بررسی کنید.

2. شناسه Baldor را بررسی کنید

PCB اصلی را با:

EB0462A01

برچسب PCB و چیدمان قطعات باید در مقابل جایگزینی بررسی شوند.

3. Revision را بررسی کنید

اگر کنترل کننده اصلی علامت گذاری شده باشد:

REV G

به تامین کننده اطلاع دهید که مطابقت REV G ترجیح داده شده یا مورد نیاز است.

4. خانواده کنترلر را بررسی کنید

تأیید کنید که سیستم کنترل اصلی از موارد زیر استفاده می کند:

NextMove ES

NextMove ES را با دیگر نسل های کنترلر Baldor NextMove اشتباه نگیرید.

5. مدل مرجع را بررسی کنید

در صورت مشاهده یا مستند بودن، تأیید کنید:

NES002-501

6. اطلاعات چاپگر را بررسی کنید

مدل چاپگر DEK و اطلاعات سریال را در صورت وجود ارائه دهید.

7. یک عکس تابلو ارسال کنید

برای تجهیزات صنعتی قدیمی، یک عکس واضح از برد موجود یکی از موثرترین روش ها برای تایید تعویض است.

عکس های پیشنهادی عبارتند از:

• نمای جلوی کامل PCB
• برچسب محصول Baldor
• برچسب شماره قطعه DEK
• علامت گذاری تجدید نظر
• ناحیه اتصال دهنده
• پلاک ماشین

چک لیست انتخاب

سوالات متداول

Q1. Baldor EB0462A01 REV G 193409 برای چه مواردی استفاده می شود؟

Baldor EB0462A01 REV G با شماره قطعه DEK 193409 یک PCB کنترل کننده حرکت چند محوره NextMove ES است که در سیستم های کنترل چاپگر شابلون DEK سازگار استفاده می شود. این حرکت سروو و استپر را هماهنگ می کند و با معماری کنترل ماشین ارتباط برقرار می کند.

Q2. آیا DEK 193409 همان کنترلر NextMove ES است؟

بله. اسناد قطعات یدکی DEK 193409 را به عنوان PCB Controller Next Move ES شناسایی می کند. این کنترلر با پلتفرم کنترل حرکت Baldor NextMove ES مرتبط است.

Q3. مدل مرجع Baldor برای این کنترلر چیست؟

پیکربندی مرجع NextMove ES مربوطه NES002-501 است. این معماری کنترلر از شش محور شامل دو محور سروو و چهار محور پله ای با ارتباط USB و RS232 پشتیبانی می کند.

Q4. آیا این کنترلر در هر چاپگر DEK قابل نصب است؟

خیر. سازگاری به پیکربندی چاپگر DEK، شماره قطعه اصلی، ویرایش کنترلر، سخت افزار رابط، سیم کشی و نصب نرم افزار بستگی دارد. قبل از سفارش، اطمینان حاصل کنید که دستگاه اصلی از DEK 193409 یا جایگزین رسمی سازگار استفاده می کند.

Q5. چه اطلاعاتی را باید قبل از درخواست پیشنهاد ارائه کنم؟

لطفاً شماره قطعه DEK 193409، شماره Baldor EB0462A01، ویرایش برد، مدل چاپگر DEK، مقدار مورد نیاز و عکس‌های واضح کنترل‌کننده اصلی را ارائه دهید. این اطلاعات به تأیید سازگاری قبل از ارسال کمک می کند.
