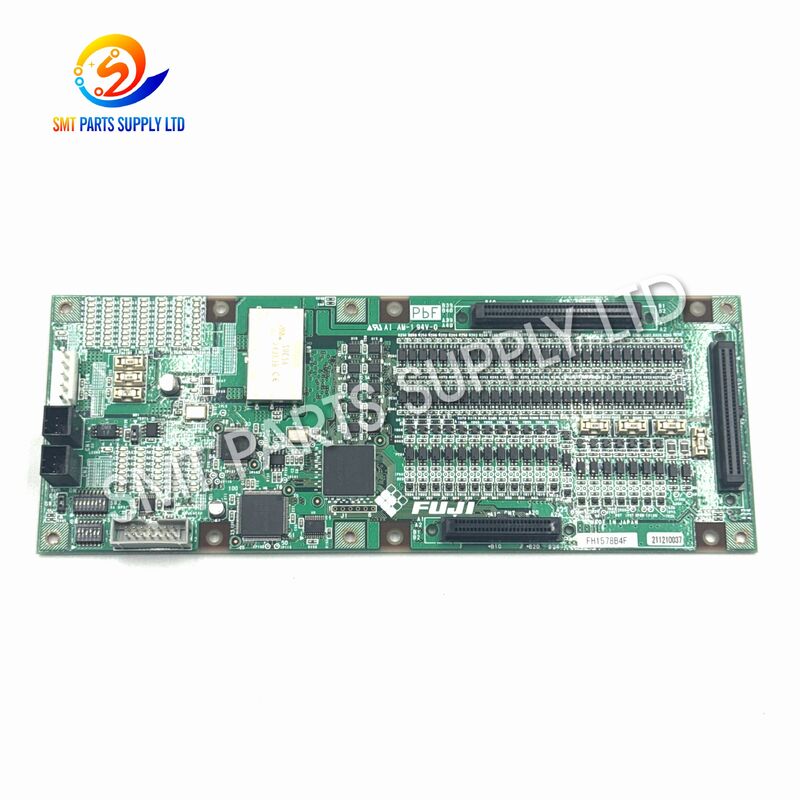

برد ورودی/خروجی راه دور FUJI 2AGTBC001300 FH1578B4F یک قطعه کنترل الکترونیکی است که برایتجهیزات انتخاب و قرار دادن SMT FUJI NXT III M6طراحی شده است. این برد به عنوان بخشی از سیستم کنترل ورودی و خروجی توزیع شده دستگاه عمل می کند و از ارتباط سیگنال بین معماری کنترل اصلی و سنسورها، محرک ها، سوئیچ ها، دستگاه های پنوماتیک و ماژول های عملکردی مرتبط پشتیبانی می کند.در تولید مدرن SMT، ارتباط پایدار ورودی/خروجی ضروری است زیرا چندین عملکرد دستگاه باید به طور دقیق متوالی عمل کنند. یک برد ورودی/خروجی ناپایدار یا آسیب دیده ممکن است منجر به هشدارهای ارتباطی، از دست دادن سیگنال دستگاه، وضعیت غیرعادی دستگاه یا وقفه های غیرمنتظره تولید شود.

برای خرید و نگهداری، هر دو مرجع شناسایی باید به دقت بررسی شوند:

شماره قطعه FUJI 2AGTBC001300 و FH1578B4F. تطبیق اطلاعات دقیق برد قبل از نصب می تواند به کاهش خطاهای جایگزینی و خرید نادرست کمک کند.این محصول برای کارخانه های SMT، تولیدکنندگان الکترونیک، بخش های نگهداری، شرکت های خدمات تجهیزات و توزیع کنندگان قطعات یدکی که خطوط تولید FUJI NXT III را اجرا می کنند، مناسب است.

علت

چرا ممکن است برد ورودی/خروجی راه دور نیاز به تعویض داشته باشد؟

بردهای کنترل الکترونیکی به طور مداوم در محیط های تولید SMT کار می کنند. ساعات کار طولانی، تنش الکتریکی، آلودگی، سایش کانکتور یا پیری قطعات ممکن است در نهایت بر پایداری ارتباط تأثیر بگذارد.

موقعیت های رایجی که می تواند تکنسین ها را به بازرسی برد ورودی/خروجی راه دور سوق دهد عبارتند از:

مشکل معمول

راه حل

هنگامی که NXT III M6 خطای مربوط به ورودی/خروجی راه دور را نشان می دهد، یک فرآیند بازرسی ساختاریافته به شناسایی کارآمدتر مشکل کمک می کند.

فرآیند عیب یابی توصیه شده

مرحله 1: اطلاعات هشدار را بررسی کنید

کد هشدار دستگاه، ماژول تحت تأثیر و شرایط عملیاتی را در زمان وقوع خطا ثبت کنید.

مرحله 2: کانکتورها و کابل ها را بازرسی کنید

بررسی کنید:

اتصالات شل

• کابل های آسیب دیده
• پین های خم شده
• آلودگی
• تماس ضعیف ترمینال
• نصب نادرست
• مرحله 3: اجزای جانبی را بررسی کنید

سنسورها، شیرها، سوئیچ ها، سیلندرها و سایر دستگاه های کنترل شده باید قبل از تعیین اینکه برد معیوب است، آزمایش شوند.

مرحله 4: برد موجود را تأیید کنید

اطلاعات شناسایی را تأیید کنید:

شماره قطعه FUJI: 2AGTBC001300

• مدل برد: FH1578B4F
• سری دستگاه: NXT III
• کاربرد: NXT III M6
• مرحله 5: برد معیوب تأیید شده را تعویض کنید

هنگامی که عیب یابی تأیید می کند که برد معیوب است، از جایگزینی استفاده کنید که با شماره قطعه و مشخصات برد مورد نیاز مطابقت داشته باشد.

مرحله 6: تست دستگاه را انجام دهید

پس از نصب، مقداردهی اولیه مناسب، بازرسی ورودی/خروجی، تأیید هشدار و تست تولید را مطابق با رویه نگهداری دستگاه انجام دهید.

مشخصات

مشخصات

نسخه برد، پیکربندی کانکتور، پیکربندی دستگاه و سایر علائم شناسایی باید قبل از سفارش با برد نصب شده اصلی مقایسه شوند. بردهای کنترل با ظاهر مشابه نباید به طور خودکار قابل تعویض در نظر گرفته شوند.

اطلاعات شناسایی

مورد شناسایی

2AGTBC001300مدل بردFH1578B4Fمحصولمقایسه مدل های مرتبط

مورد

کاربرد

برد ورودی/خروجی راه دور FUJI 2AGTBC001300 FH1578B4F برای انواع محیط های تولید و نگهداری SMT مناسب است.

خطوط تولید SMT

در تجهیزات قرار دادن FUJI NXT III M6 که در آن ارتباط کنترل قابل اعتماد برای تولید مداوم مورد نیاز است، استفاده می شود.

تولید الکترونیک

مناسب برای کارخانه هایی که تولید می کنند:

لوازم الکترونیکی مصرفی

• لوازم الکترونیکی خودرو
• محصولات کنترل صنعتی
• تجهیزات ارتباطی
• مونتاژهای الکترونیکی پزشکی
• لوازم الکترونیکی قدرت
• مونتاژهای PCB
• بخش های نگهداری

برد می تواند به عنوان یک قطعه یدکی حیاتی برای عیب یابی و تعویض اضطراری نگهداری شود.

شرکت های خدمات تجهیزات

مهندسان خدمات که از تجهیزات FUJI NXT پشتیبانی می کنند می توانند از شناسایی دقیق شماره قطعه برای بهبود کارایی تعمیر استفاده کنند.

توزیع قطعات یدکی

ترکیب شماره قطعه FUJI و مدل برد FH شناسایی مناسبی را برای تدارکات قطعات یدکی SMT بین المللی فراهم می کند.

کاربران معمول

نوع مشتری

برد ورودی/خروجی راه دور به عنوان بخشی از مسیر ارتباطی بین سیستم کنترل دستگاه و دستگاه های ورودی و خروجی توزیع شده کار می کند.

یک فرآیند عملیاتی ساده شده عبارت است از:

سنسور یا دستگاه → برد ورودی/خروجی راه دور → کنترل کننده دستگاه → منطق کنترل → برد ورودی/خروجی راه دور → دستگاه خروجی

ارتباط ورودی

سنسورها و سوئیچ ها اطلاعات وضعیتی مانند موارد زیر را ارائه می دهند:

موقعیت دستگاه

• تشخیص حضور
• وضعیت مکانیکی
• موقعیت سیلندر
• آمادگی ماژول
• شرایط ایمنی
• برد ورودی/خروجی راه دور این سیگنال های ورودی را به سیستم کنترل دستگاه منتقل می کند.

پردازش کنترل

کنترل کننده مرکزی سیگنال ورودی را بر اساس توالی عملیاتی برنامه ریزی شده ارزیابی می کند.

ارتباط خروجی

پس از پردازش وضعیت ورودی، دستگاه دستوراتی را به دستگاه های خروجی مربوطه ارسال می کند.

بسته به پیکربندی دستگاه، اینها ممکن است شامل موارد زیر باشند:

شیرهای پنوماتیک

• رله ها
• محرک ها
• نشانگرها
• ماژول های کنترل
• سایر دستگاه های دستگاه
• بنابراین ارتباط پایدار برای عملکرد هماهنگ دستگاه مهم است.

چرا ارتباط ورودی/خروجی قابل اعتماد مهم است

تجهیزات قرار دادن SMT از طریق زمان بندی دقیق و بازخورد مداوم دستگاه عمل می کنند.

یک توالی کنترل معمول ممکن است شامل موارد زیر باشد:

یک مکانیزم به موقعیت مورد نیاز خود می رسد.

1. یک سنسور موقعیت را تأیید می کند.
2. سیستم ورودی/خروجی سیگنال وضعیت را ارسال می کند.
3. کنترل کننده وضعیت عملیاتی را تأیید می کند.
4. دستور بعدی تولید می شود.
5. یک دستگاه خروجی عمل مورد نیاز را انجام می دهد.
6. تولید ادامه می یابد.
7. اگر یکی از سیگنال های مورد نیاز ناپایدار یا در دسترس نباشد، دستگاه ممکن است توالی عملیاتی خود را قطع کند.

به همین دلیل، یک برد ورودی/خروجی راه دور که به درستی کار می کند، بخش مهمی از حفظ عملکرد پایدار تجهیزات است.

نحوه انتخاب

انتخاب یک برد کنترل SMT نیاز به شناسایی دقیق دارد. فقط بر اساس ظاهر انتخاب نکنید.

1. شماره قطعه را بررسی کنید

تأیید کنید:

FH1578B4F

مدل برد

2. مدل برد را بررسی کنید

تأیید کنید:

FH1578B4F

محصول

3. دستگاه را تأیید کنید

تأیید کنید که برنامه کاربردی موجود با موارد زیر مطابقت دارد:

FUJI NXT III M6

4. برد اصلی را مقایسه کنید

قطعه اصلی را برای موارد زیر بررسی کنید:

نقطه بررسی

اگر در مورد سازگاری مطمئن نیستید، یک عکس واضح ارسال کنید که موارد زیر را نشان دهد:

PCB کامل

• برچسب شماره قطعه
• علامت مدل FH
• ناحیه کانکتور
• علائم برد موجود
• 6. تعداد مورد نیاز را تأیید کنید

برای کارخانه هایی که چندین دستگاه NXT III را اجرا می کنند، نگهداری یک برد کنترل حیاتی اضافی در انبار می تواند زمان انتظار را در صورت بروز خرابی غیرمنتظره کاهش دهد.

نگهداری و ذخیره سازی

بردهای کنترل الکترونیکی باید با دقت جابجا شوند.

محافظت ESD

هنگام جابجایی و نصب از محافظت در برابر تخلیه الکترواستاتیک مناسب استفاده کنید.

محیط تمیز

برد را دور نگه دارید از:

رطوبت

• گرد و غبار رسانا
• آلودگی نفتی
• بخارات شیمیایی
• گرمای بیش از حد
• محافظت از کانکتور

از ضربه یا فشار بر روی کانکتورهای برد در حین حمل و نقل و ذخیره سازی خودداری کنید.

بسته بندی محافظ

بردهای الکترونیکی باید به صورت جداگانه با استفاده از مواد محافظ مناسب بسته بندی شوند تا خطر الکتریسیته ساکن و آسیب فیزیکی کاهش یابد.

چک لیست خرید

اطلاعات مورد نیاز

3. سوالات متداول و تماس با ما

سوالات متداول

س1: برد ورودی/خروجی راه دور FUJI 2AGTBC001300 FH1578B4F برای چه دستگاهی استفاده می شود؟

این برد برای تجهیزات FUJI NXT III طراحی شده است و برای کاربردهای NXT III M6 لیست شده است. همیشه قبل از سفارش، شماره قطعه اصلی، مدل برد و پیکربندی دستگاه را مقایسه کنید.

س2: عملکرد برد ورودی/خروجی راه دور FH1578B4F چیست؟

این برد از ارتباط سیگنال ورودی و خروجی راه دور بین سیستم کنترل دستگاه و سنسورها، محرک ها، سوئیچ ها و دستگاه های عملکردی مرتبط مورد استفاده در تجهیزات قرار دادن SMT پشتیبانی می کند.

س3: چگونه می توانم تأیید کنم که به 2AGTBC001300 نیاز دارم؟

برچسب برد اصلی را بررسی کنید و شماره قطعه FUJI 2AGTBC001300، مدل FH1578B4F، مدل دستگاه، چیدمان کانکتور و سایر علائم قابل مشاهده را قبل از درخواست جایگزینی تأیید کنید.

س4: آیا 2AGTBC000500 FH1622A0F می تواند مستقیماً این برد را جایگزین کند؟

فرض نکنید که قابلیت تعویض مستقیم وجود دارد. این دو محصول از شماره قطعه و مدل برد متفاوتی استفاده می کنند. سازگاری باید بر اساس پیکربندی دقیق NXT III M6 و برد نصب شده اصلی تأیید شود.

س5: چه اطلاعاتی برای قیمت گذاری سریع مورد نیاز است؟

لطفاً شماره قطعه 2AGTBC001300، مدل FH1578B4F، تعداد مورد نیاز، مدل دستگاه، کشور مقصد و یک عکس واضح از برد اصلی را برای شناسایی دقیق ارائه دهید.
