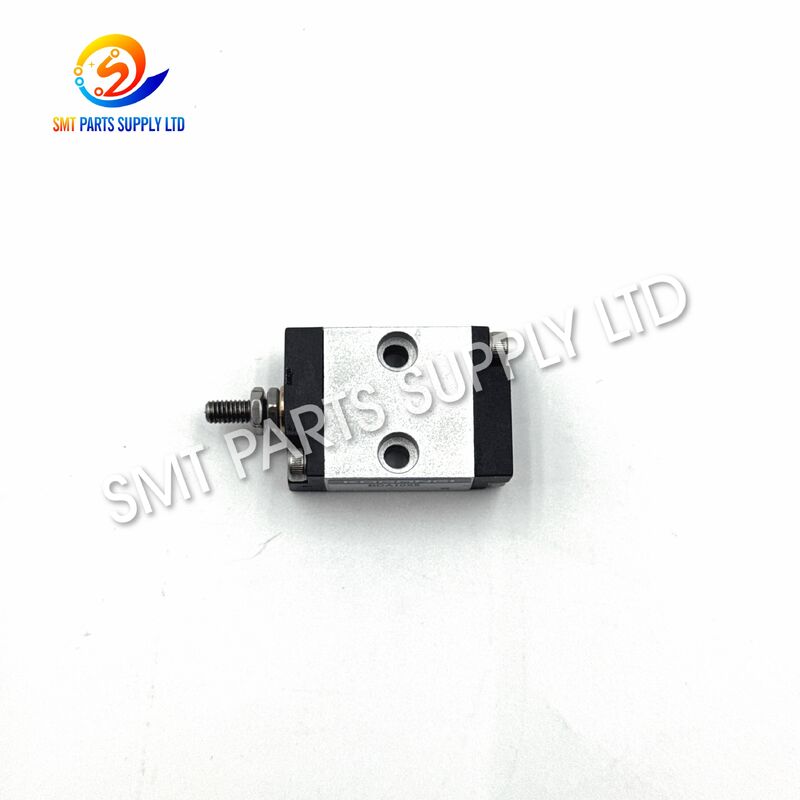

سیلندر روشنایی جانبی نازل KOGANEI BDA10X5 برای SAMSUNG CP40LV CP45

سیلندر نورپردازی جانبی نازل KOGANEI BDA10X5 برای SAMSUNG CP40LV CP45

این KOGANEI BD یک سیلندر چند منظوره فشرده است10 میلی متری، که آن را مناسب می‌سازد

برای کاربردهای تجهیزات SMT، این سیلندر می‌تواند به عنوان یک قطعه جایگزین برای سازگار ارائه شودبازنگری دستگاه مرتبط، شامل

ساختار بلوکی فشرده آن به کاهش فضای نصب کمک می‌کند و در عین حال حرکت خطی سریع و قابل تکرار را ارائه می‌دهد. این امر آن را به ویژه برای دستگاه‌های SMT مفید می‌سازد

از آنجایی که دستگاه‌های SMT ممکن است دارای بازنگری‌ها و پیکربندی‌های مکانیکی متفاوتی باشند، مشتریان باید BDA را قبل از

علت و معلول - چرا سیلندر

سیلندرهای پنوماتیک

معمول

راه حل - جایگزینی سیلندر پنوماتیک فرسوده

نصب صحیح

سیلندر KOGANEI BDA10X5

یک راه حل عملی را هنگامی که سیلندر موجود فرسوده، آسیب دیده یا غیرقابل اعتماد شده است، ارائه می‌دهد.سری BDA بر اساس یک بدنه مربعی فشرده با امکانات نصب انعطاف‌پذیر طراحی شده است، که آن را برای دستگاه‌هایی که فضای نصب محدود است، مناسب می‌سازد. KOGANEI سیلندرهای BDA را در خانواده سیلندرهای چند منظوره خود لیست می‌کند.استفاده از مشخصات صحیح سیلندر می‌تواند به بازیابی موارد زیر کمک کند:

حرکت پنوماتیک پایدار

موقعیت‌یابی کوتاه مدت سازگار

• بسط و انقباض قابل اعتماد
• عملکرد مکانیکی روان
• کاهش توقف ناگهانی دستگاه
• عملکرد نگهداری قابل پیش‌بینی‌تر
• برای کاربردهای جایگزینی، مشتریان باید سیلندر قدیمی را مستقیماً با واحد جایگزین مقایسه کنند تا اینکه فقط بر اساس نام دستگاه انتخاب کنند.
• مشخصات

مشخصات

جزئیات

لیست شده است.مزایای کلیدیویژگی

مزیت مشتری

مکانیزم نورپردازی جانبی نازل

مناطق کاربرد معمول

کاربرد

عملکرد

، بازنگری‌های دستگاه ممکن است متفاوت باشند. قبل از خرید، سیلندر نصب شده را تأیید کنید.نحوه کارBDA10X5 با استفاده از هوای فشرده کار می‌کند.

به عنوان یک سیلندر پنوماتیک دو طرفه، فشار هوا به طور متناوب به دو طرف پیستون داخلی تامین می‌شود. این امر باعث ایجاد بسط و انقباض کنترل شده میله پیستون می‌شود.

فرآیند عملیاتی را می‌توان خلاصه کرد:

هوای فشرده → حرکت پیستون داخلی → بسط یا انقباض میله → موقعیت‌یابی مکانیکی

در یک دستگاه SMT، این حرکت می‌تواند برای فعال کردن یک مجموعه مکانیکی کوچک مانند مکانیزم نورپردازی، دستگاه موقعیت‌یابی یا محرک کمکی استفاده شود.

از آنجایی که کورس فقط

5 میلی متر

است، این سیلندر به ویژه برای مکانیزم‌هایی که نیاز به حرکت سریع و کوتاه دارند، مناسب است تا حرکت طولانی.بدنه فشرده BDA همچنین به مهندسان کمک می‌کند تا حرکت پنوماتیک را در جایی که فضای نصب محدود است، ادغام کنند.چرا کورس 5 میلی متری مهم است

مکانیزم‌های کوچک در داخل دستگاه‌های SMT معمولاً به حرکات بزرگ نیاز ندارند.

یک سیلندر با کورس کوتاه چندین مزیت عملی را ارائه می‌دهد:

مزیت

نتیجه

شناسایی صحیح به ویژه هنگام خرید قطعات یدکی SMT مهم است.

یک سیلندر جایگزین را فقط بر اساس مدل دستگاه انتخاب نکنید.

مرحله 1 - بررسی مدل سیلندر

به دنبال علامت‌گذاری باشید:

BDA10X5

مدل باید با واحد نصب شده اصلی مطابقت داشته باشد.

مرحله 2 - تأیید قطر و کورس

مشخصات مورد نیاز:

قطر:

10 میلی متر

• کورس: 5 میلی متر
• مرحله 3 - بررسی ابعاد نصبمقایسه کنید:

اندازه بدنه سیلندر

سوراخ‌های نصب

• موقعیت میله
• جهت نصب
• موقعیت پورت پنوماتیک
• مرحله 4 - تأیید کاربرد دستگاه
• تأیید کنید که آیا سیلندر روی دستگاه نصب شده است:

CP40LV

CP45

• بازنگری دستگاه مرتبط
• نسخه‌های مختلف دستگاه ممکن است از اجزای پنوماتیک متفاوتی استفاده کنند.
• مرحله 5 - عکس قطعه قدیمی را ارسال کنید

برای کاربردهای نامشخص، برای ما ارسال کنید:

مدل دستگاه + برچسب سیلندر + عکس نصب + مقدار مورد نیاز

این یکی از امن‌ترین راه‌ها برای تأیید سازگاری قبل از حمل و نقل است.

توصیه‌های جایگزینی

هنگام جایگزینی سیلندر، تکنسین‌ها باید همزمان سیستم پنوماتیک اطراف را نیز بازرسی کنند.

بررسی کنید:

نقطه بازرسی

توصیه

برای کمک به افزایش عمر مفید سیلندر:

از هوای فشرده تمیز و خشک استفاده کنید.

بدنه سیلندر را تمیز نگه دارید.

• از بار جانبی بیش از حد روی میله پیستون خودداری کنید.
• لوله هوا را به صورت دوره‌ای بازرسی کنید.
• برای نشتی غیرعادی بررسی کنید.
• از اجبار دستی مکانیزم خودداری کنید.
• قطعات مکانیکی اطراف را به درستی هم تراز نگه دارید.
• در صورت لزوم اتصالات قدیمی را تعویض کنید.
• بازرسی منظم می‌تواند زمان توقف ناگهانی دستگاه را کاهش دهد.
• سوالات متداول

1. اندازه KOGANEI BDA10X5 چقدر است؟

مدل BDA10X5 از

قطر سیلندر 10 میلی متر و کورس 5 میلی متر

استفاده می‌کند. این یک سیلندر پنوماتیک دو طرفه فشرده است که برای حرکت خطی کوتاه طراحی شده است.2. آیا BDA10X5 را می‌توان روی دستگاه‌های CP40LV و CP45 استفاده کرد؟این می‌تواند برای کاربردهای سازگار CP40LV / CP45 ارائه شود زمانی که سیلندر نصب شده اصلی و پیکربندی نصب با BDA10X5 مطابقت داشته باشد. از آنجایی که بازنگری‌های دستگاه ممکن است متفاوت باشند، لطفاً قبل از سفارش، علامت‌گذاری قطعه موجود را تأیید کنید.

3. چه اطلاعاتی را باید قبل از سفارش ارائه دهم؟

لطفاً مدل دستگاه، مدل سیلندر، عکس قطعه اصلی، موقعیت نصب و مقدار مورد نیاز را ارائه دهید. این جزئیات به ما کمک می‌کند تا جایگزین صحیح را به سرعت تأیید کنیم.

4. علائم یک سیلندر پنوماتیک آسیب دیده چیست؟

علائم معمول شامل نشت هوا، حرکت کند، بسط ناقص، انقباض ناسازگار، موقعیت‌یابی ناپایدار مکانیزم و وقفه‌های تولید غیرعادی است.

5. آیا می‌توانید قبل از حمل و نقل به تأیید سازگاری کمک کنید؟

بله. عکس‌های واضحی از سیلندر اصلی و علامت شناسایی آن را به همراه مدل دستگاه خود ارسال کنید. ما می‌توانیم مشخصات را قبل از قیمت‌گذاری و حمل و نقل مقایسه کنیم.

تماس با ما

نیاز به

سیلندر پنوماتیک KOGANEI BDA10X5

جایگزین برای تجهیزات SMT خود دارید؟برای ما ارسال کنید:مدل دستگاه

مدل سیلندر

• عکس قطعه اصلی
• موقعیت نصب
• مقدار مورد نیاز
• ما می‌توانیم قبل از قیمت‌گذاری به بررسی سازگاری، در دسترس بودن و گزینه‌های جایگزینی کمک کنیم.
• برای قیمت، وضعیت موجودی و زمان تحویل، اکنون استعلام خود را ارسال کنید.
