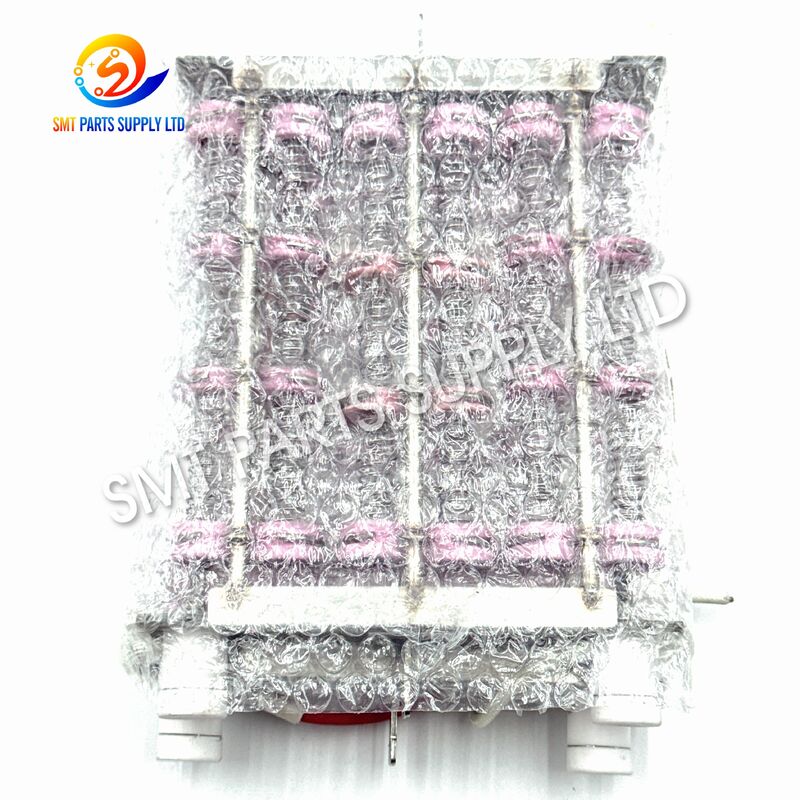

سیم المنت حرارتی فر HELLER 590059 MK3 Reflow

HELLER 590059 MK3 سیم عنصر گرمایش کوره بازپرداخت

درHELLER 590059 4800W MK3 عنصر گرمایش کوره بازپرداختیک قطعه گرمایش جایگزین است که برای اجاق های جوش دهنده HELLER سازگار طراحی شده است. در سیستم گرمایش اجاق نصب شده است.این عنصر انرژی الکتریکی را به انرژی حرارتی تبدیل می کند و در کنار نونگر کار می کند.، سنسور دما، رله، و سیستم کنترل برای حفظ دما بازپرداخت برنامه ریزی شده

عملکرد پایدار حرارتی برای مونتاژ PCB مهم است زیرا گرمایش ناکافی می تواند باعث گرم شدن آهسته ، بازیابی دمای ضعیف یا دمای منطقه ای ناپایدار شود.عنصر گرمایش 590059 برای نگهداری تجهیزات مناسب است، تعمیرات مناطق گرمایش و موجودی قطعات جایگزین پیشگیرانه.

برای خرید دقیق، مشتریان باید مدل کامل کوره، شماره سری ماشین، برچسب اصلی گرم کننده، موقعیت نصب و عکس ها را ارائه دهند.594533همچنین می تواند برای تایید پیکربندی جایگزین مربوطه استفاده شود.

کوره های بازگشت به طور معمول در دمای بالا برای دوره های تولید طولانی کار می کنند. چرخه حرارتی مداوم و بارگذاری الکتریکی می تواند به تدریج بر عملکرد گرم کننده تأثیر بگذارد.

دلایل رایج برای جایگزینی عبارتند از:

یک آژیر دمای پایین همیشه به این معنی نیست که خود گرم کننده معیوب است. ترموپول، رله حالت جامد، موتور بادکنک، سیم کشی، منبع برق،و سیستم کنترل نیز باید قبل از تعویض بررسی شود..

هنگامی که یک منطقه گرمایش نمی تواند به دمای مورد نیاز برسد یا آن را حفظ کند، پیش از خرید قطعات جایگزین، مشکلات سیستماتیک توصیه می شود.

1منطقه گرمایش آسیب دیده رو چک کنید

مشخص کنید که کدام ناحیه گرم شدن آهسته، دمای ناکافی یا نوسانات طبیعی دمایی را نشان می دهد.

2. بخارچيني رو برقي بررسي کنيد

پس از اینکه تجهیزات به طور ایمن از برق جدا می شوند، تکنسین های واجد شرایط می توانند پیوستگی و مقاومت را با توجه به روش های نگهداری استاندارد بررسی کنند.

3. پايگاه هاي برق رو چک کن

پایانه های گشاده، سوخته، اکسید شده یا آسیب دیده ممکن است مانع از کار عادی دستگاه گرمایش شوند.

4. سنسور دما رو چک کن

یک ترموپول نادرست می تواند باعث خواندن دمای نادرست شود و ممکن است شبیه به خرابی بخاری باشد.

5. مدار کنترل بخار رو چک کن

رله های حالت جامد و اجزای کنترل باید آزمایش شوند تا تأیید شود که آیا برق به درستی به عنصر گرمایش عرضه می شود.

6. عملکرد بادکنک را بررسی کنید

سیستم گرمایش و سیستم گردش هوای گرم با هم کار می کنند. جریان هوای ضعیف می تواند باعث عدم طبیعی شدن دمای منطقه شود، حتی زمانی که گرمایش کار می کند.

7قطعه ی جایگزین رو تایید کنید

قبل از سفارش، شماره قطعه اصلی، قدرت، پیکربندی فیزیکی، کانکتور و اطلاعات ماشین را مقایسه کنید.

تشخیص صحیح به کاهش جایگزینی اجزای غیرضروری کمک می کند و زمان توقف تجهیزات را کوتاه می کند.

عنصر حرارتی HELLER 590059 عمدتاً در سیستم های حرارتی فرون بازپرداخت سازگار برای تولید SMT و PCBA استفاده می شود.

خطوط تولید SMT

استفاده می شود در کوره های reflow بعد از چاپ خمیر جوش و قرار دادن قطعات.

کارخانه های تولید EMS

مناسب برای تولید کنندگان قراردادی که تولید PCB مونتاژ مداوم را انجام می دهند.

کارخانه های مونتاژ PCB

برای تعمیر و نگهداری تجهیزات بازپرداخت استفاده می شود که برگه های مدار چاپی پر شده را پردازش می کنند.

الکترونیک خودرو

از محیط های تولیدی که نیاز به پروفایل های حرارتی ثابت و قابل تکرار دارند پشتیبانی می کند.

الکترونیک صنعتی

مناسب برای مجتمع های PCB مورد استفاده در کنترل کننده ها، الکترونیک قدرت، سنسورها، تجهیزات اتوماسیون و محصولات ارتباطی است.

الکترونیک مصرفی

می تواند در تولید الکترونیک حجم بالا مورد استفاده قرار گیرد که در آن زمان عملکرد کوره ریفلو مهم است.

تعمیر و نگهداری کوره های بازپرداخت

مناسب برای ذخایر جایگزین که توسط تیم های مهندسی تولید و نگهداری نگهداری می شوند.

یک خط تولید SMT معمولی شامل:

چاپ با چسب جوش → SPI → انتخاب و قرار دادن → جوش مجدد جریان → AOI

HELLER 590059 درمرحله ی جوش مجدد.

عملکرد آن کنترل مستقیم PCB نیست. در عوض، انرژی حرارتی مورد نیاز سیستم گرمایش کوره را فراهم می کند تا خمیر جوش بتواند از طریق مشخصات دمای برنامه ریزی شده عبور کند.

کنترل کننده فان ریفلو تعیین می کند که چه زمانی نیاز به گرمایش اضافی در یک منطقه خاص وجود دارد.

سپس انرژی الکتریکی از طریق مدار کنترل مربوطه به بخاری عرضه می شود.

عنصر گرمایش انرژی الکتریکی را از طریق گرمایش مقاومت به انرژی حرارتی تبدیل می کند.

بادکنک کوره هوا را از طریق منطقه گرم می کند و انرژی حرارتی را در سراسر اتاق پردازش توزیع می کند.

یک ترموکوپل یا سنسور دمایی به طور مداوم دمای منطقه واقعی را اندازه گیری می کند.

کنترل کننده دمای اندازه گیری شده را با نقطه تنظیم برنامه ریزی شده مقایسه می کند و عملکرد بخاری را مطابق با آن تنظیم می کند.

همانطور که تخته ها از مناطق مختلف گرمایش عبور می کنند، سیستم گرمایش و جریان هوا ترکیب شده مشخصات دمای جریان مجدد مورد نیاز را ایجاد می کند.

بنابراین عملکرد پایدار بخار دهنده به شرایط پیوسته جوش و تولید تکراری کمک می کند.

تعویض بخاری معمولاً باید بر اساس آزمایش الکتریکی مناسب و نه تنها علائم دما باشد.

انتخاب درست دستگاه گرمایش مهم است زیرا اجاق های بازپرداخت ممکن است بسته به سال تولید، اصلاح ماشین و طراحی منطقه ای، پیکربندی های مختلفی داشته باشند.

بررسی کنید که آیا بخاری موجود با590059.

مدل کامل کوره هلر بفرستید

از ارائه فقط نام تجاری اجتناب کنید زیرا مدل های مختلف کوره ممکن است از اجزای گرمایشی مختلف استفاده کنند.

شماره سری ماشین می تواند به شناسایی اصلاحات تولید و بهبود بررسی سازگاری کمک کند.

یک عکس روشن برچسب کمک می کند تا شماره قطعه اصلی و اطلاعات الکتریکی را تأیید کنید.

عکس های کل بخاری، ترمینال ها، منطقه نصب و اجزای اطراف می تواند به شناسایی تفاوت های پیکربندی کمک کند.

در صورت وجود، تایید کنید:

• قدرت نامبرده
• ولتاژ
• نوع ترمینال
• طراحی کانکتور
• ابعاد
• موقعیت نصب

برای کاربردهایی که از 590059 استفاده می کنند،594533همچنین باید در هنگام بررسی سازگاری در نظر گرفته شود.

مقدار دقیق مورد نیاز را قبل از نقل قول ارائه دهید.

این امر به ویژه زمانی که تعمیر و نگهداری شامل چندین منطقه گرمایش یا مجموعه های گرمایش متناسب است، مهم است.

برای نقل قول سریعتر و تایید سازگاری، لطفاً درج کنید:

ارائه اطلاعات کامل به کاهش اشتباهات خرید کمک می کند و روند نقل قول را تسریع می کند.

ترمینال های شل یا اکسید شده ممکن است گرما محلی بیش از حد تولید کنند و عمر قطعات را کوتاه کنند.

اگر یک منطقه به طور قابل ملاحظه ای طول می کشد تا به دمای تنظیم شده برسد، سیستم گرمایش، جریان هوا و کنترل کننده را بررسی کنید.

عملکرد گرمایش هم به تولید گرما و هم به گردش هوا گرم بستگی دارد.

مقایسه مناطق گرمایش مشابه می تواند به شناسایی واکنش های دمای غیر طبیعی کمک کند.

کارخانه هایی که به طور مداوم کار می کنند می توانند زمان توقف را با نگه داشتن قطعات ضروری گرمایش کوره بازپرداخت در انبار نگهداری کاهش دهند.

مدارک زیر را نگه دارید:

• شماره قسمت
• تاریخ نصب
• منطقه گرم کردن
• دلیل شکست
• شماره سري ماشين

این اطلاعات به بهبود برنامه ریزی نگهداری پیشگیرانه کمک می کند.

HELLER 590059 یک عنصر گرمایش 4800W است که در سیستم های گرمایش کوره بازپرداخت MK3 سازگار استفاده می شود.این انرژی حرارتی مورد نیاز برای جوش مجدد SMT کنترل شده را تولید می کند و معمولاً برای نگهداری یا جایگزینی منطقه گرمایش خریداری می شود.

نه. سازگاری بستگی به مدل کوره، اصلاح ماشین، پیکربندی منطقه گرمایش، مشخصات الکتریکی و طراحی نصب دارد. لطفا برچسب اصلی دیگ گرم کننده، مدل کوره،شماره سریال، و عکس قبل از سفارش

594533 به عنوان مرجع جایگزین مرتبط با 590059 استفاده می شود.پیکربندی ماشین هنوز هم باید قبل از خرید بررسی شود، زیرا کوره های قدیمی تر ممکن است دارای بازبینی های مختلف یا اجزای گرمایشی جایگزین شده باشند..

علائم معمول شامل یک مدار باز، مقاومت غیرطبیعی، گرم شدن آهسته، عدم توانایی رسیدن به دمای تنظیم شده، یا بازیابی دمای ناکافی است.و کنترل کننده نیز باید بررسی شود.

لطفاً شماره قطعه 590059، مقدار مورد نیاز، مدل کامل کوره، شماره سری ماشین، عکس برچسب هیتر، عکس نصب و کشور مقصد را ارسال کنید.اطلاعات کامل تر اجازه می دهد تا سریعتر و دقیق تر تایید سازگاری.

به جايگزيني نياز دارمHELLER 590059 4800W MK3 عنصر گرمایش کوره بازپرداخت?

به ما بفرست:

• شماره قسمت
• مدل فر هلر
• شماره سري ماشين
• مقدار مورد نياز
• عکس برچسب هیتر
• عکس نصب
• کشور مقصد

امروز برای تایید سازگاری، در دسترس بودن، قیمت، زمان تحویل و نقل و نقل درخواست خود را ارسال کنید.

برای تعمیرات فوری کوره بازپرداخت، لطفا عکس های روشن از بخاری و اطلاعات ماشین را اضافه کنید تا بتوانیم درخواست شما را به طور موثر بررسی کنیم.
