انگشت رزینی کوتاه برای دستگاه لحیم موجی تامورا

نگهداری آسان تر. یک قطعه جایگزین مکانیکی است که در سیستم های نقاله دستگاه لحیم موجی تامورا سازگار استفاده می شود. این انگشت رزینی از نوع کوتاه که در امتداد زنجیره انتقال PCB یا ریل نقاله نصب می شود، با لبه برد مدار چاپی تماس پیدا کرده و به حفظ موقعیت پایدار برد در طول فرآیند لحیم کاری موجی کمک می کند.پایداری نقاله PCB در طول اعمال شار، پیش گرمایش، تماس با موج لحیم، خنک کننده و تخلیه مهم است. چندین انگشت نقاله با هم کار می کنند تا PCB را نگه داشته و هدایت کنند و در عین حال زیر برد را برای فرآیند لحیم کاری در دسترس نگه دارند.

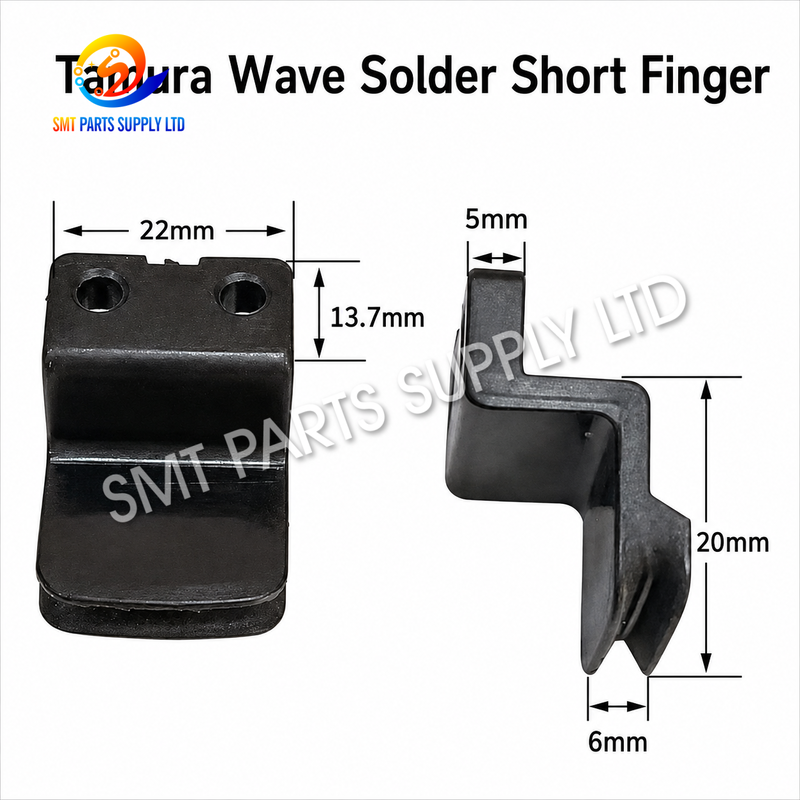

انگشت رزینی کوتاه

نگهداری آسان تر.شکل و ساختار نصب را مقایسه کنیداطلاعات کلیدی محصول

مورد

جزئیات

هر انگشت نقاله مستقیماً با لبه های بردهای مدار که از دستگاه عبور می کنند، تماس پیدا می کند. در حین کار، انگشت همچنین در معرض گرما، باقی مانده شار، لرزش، بارگذاری مکانیکی مکرر و آلودگی تولید قرار می گیرد.

این شرایط به تدریج بر سطح انگشت و وضعیت مکانیکی تأثیر می گذارد.

علل رایج فرسودگی

علت

نتیجه احتمالی

بنابراین، بازرسی منظم قبل از اینکه مشکلات نقاله به وقفه در تولید تبدیل شود، توصیه می شود.

راه حل - بازیابی پشتیبانی پایدار نقاله PCB

جایگزینی قطعات آسیب دیده با

انگشت نقاله رزینی کوتاه TAMURA

مناسب به بازیابی وضعیت مکانیکی سیستم حمل و نقل PCB کمک می کند.انگشت یک نقطه تماس کنترل شده لبه PCB را فراهم می کند و با انگشتان مجاور برای حفظ پایداری برد کار می کند.مزایای تعویض

به حفظ حمل و نقل پایدار PCB کمک می کند.

پشتیبانی از موقعیت ثابت لبه PCB.

• حرکت ناشی از انگشتان نقاله فرسوده را کاهش می دهد.
• به جلوگیری از پشتیبانی ناهموار برد کمک می کند.
• پشتیبانی از حرکت روان در منطقه لحیم کاری.
• مناسب برای نگهداری لحیم موجی معمول.
• امکان تعویض انگشتان آسیب دیده منفرد را فراهم می کند.
• به کاهش زمان توقف تولید مربوط به نقاله کمک می کند.
• برای کارخانه هایی که خطوط لحیم کاری موجی پیوسته را اجرا می کنند، نگهداری انگشتان جایگزین در انبار یدکی می تواند نگهداری را سریعتر و قابل پیش بینی تر کند.
• مشخصات فنی

مشخصات

شرح

حمل و نقل PCB

نگهداری آسان تر.کاربردهای معمولکاربرد

هدف

دستگاه لحیم موجی تامورا

الکترونیک مصرفی.

• تولید منبع تغذیه.
• تجهیزات ارتباطی.
• الکترونیک لوازم خانگی.
• محصولات LED و روشنایی.
• تولید قراردادی EMS.
• مونتاژ تجهیزات الکترونیکی.
• انگشت باید بر اساس پیکربندی واقعی نقاله و نه فقط ظاهر خارجی دستگاه لحیم موجی انتخاب شود.
• نحوه کار
• سیستم نقاله PCB ها را با سرعت و موقعیت کنترل شده از طریق دستگاه لحیم کاری موجی حمل می کند.

انگشت نقاله رزینی کوتاه

به عنوان یکی از نقاط پشتیبانی فیزیکی در امتداد لبه PCB عمل می کند.

1. بارگذاری PCB

نگهداری آسان تر.تماس با ما2. موقعیت دهی PCB

چندین انگشت نقاله با هم کار می کنند تا موقعیت ثابت برد را حفظ کنند.

هم ترازی صحیح انگشت به کاهش حرکت غیر ضروری PCB کمک می کند.

3. اعمال شار

PCB از بخش شار عبور می کند.

انگشتان از لبه ها پشتیبانی می کنند و در عین حال زیر PCB را برای فرآیند در دسترس نگه می دارند.

4. پیش گرمایش

نقاله PCB را از منطقه پیش گرمایش عبور می دهد.

پشتیبانی ثابت برد به حفظ حرکت روان در این بخش حرارتی کمک می کند.

5. لحیم کاری موجی

PCB از روی موج لحیم عبور می کند.

موقعیت دهی پایدار نقاله مهم است زیرا برد باید بدون لرزش بیش از حد یا جابجایی غیرمنتظره از منطقه لحیم کاری عبور کند.

6. خنک کننده و تخلیه

پس از لحیم کاری، برد در طول خنک کننده و به سمت بخش تخلیه ادامه می یابد.

انگشتان نقاله تا زمانی که برد از دستگاه خارج شود، به پشتیبانی از PCB ادامه می دهند.

چرا طراحی انگشت کوتاه مهم است

دستگاه های لحیم کاری موجی بسته به پیکربندی ریل و زنجیره خود می توانند از هندسه های مختلف انگشت نقاله استفاده کنند.

بنابراین، یک انگشت رزینی کوتاه

باید به عنوان یک نوع ساختاری خاص در نظر گرفته شود و نباید فرض شود که با انگشتان نقاله بلندتر قابل تعویض است.

طرح های مختلف انگشت ممکن است در موارد زیر متفاوت باشند:

طول کلی.

موقعیت تماس PCB.شکل و ساختار نصب را مقایسه کنیدپروفایل انگشت.

جهت نصب.

• اتصال به زنجیره نقاله.
• نمای جانبی.
• به همین دلیل، قبل از سفارش، انگشت نقاله موجود باید همیشه با جایگزین مقایسه شود.
• استفاده از نوع ساختاری صحیح به حفظ فاصله مناسب نقاله و پشتیبانی PCB کمک می کند.
• بخش نصب.
• حتی اگر انگشت رزینی یک قطعه مکانیکی کوچک باشد، وضعیت آن می تواند مستقیماً بر حمل و نقل PCB تأثیر بگذارد.
• علائم هشدار دهنده معمول

PCB هنگام حرکت در نقاله می لرزد.

لبه های برد به طور یکنواخت پشتیبانی نمی شوند.

موقعیت PCB در حین حمل و نقل تغییر می کند.

یک انگشت با انگشتان مجاور متفاوت قرار می گیرد.

ترک های قابل مشاهده بر روی بدنه رزینی ظاهر می شود.

• سطح انگشت به شدت آلوده می شود.
• نقاله صدای مکانیکی غیرعادی تولید می کند.
• PCB هنگام بارگیری یا تخلیه گیر می کند.
• نصب انگشت شل می شود.
• ارتفاع برد ناهموار می شود.
• هنگامی که این علائم رخ می دهد، تکنسین ها باید نه تنها انگشت، بلکه زنجیره نقاله، هم ترازی ریل و قطعات مجاور را نیز بازرسی کنند.
• مزایای نگهداری انگشت رزینی
• انگشتان رزینی یک قطعه تماس قابل تعویض PCB را در نقاله لحیم موجی فراهم می کنند.
• این به تکنسین ها اجازه می دهد تا قطعات فرسوده منفرد را به جای تعویض کل مکانیزم حمل و نقل، جایگزین کنند.
• ویژگی های نگهداری

ویژگی

مزیت

طراحی قابل تعویض

تعمیر نقاله را ساده می کند

ساخت رزینی

مرحله 2 - تأیید نوع کوتاه

مطمئن شوید که قطعه موجود از همان پیکربندی انگشت کوتاه

استفاده می کند.

یک انگشت بلند یا با شکل متفاوت را به طور خودکار با نسخه کوتاه جایگزین نکنید.مرحله 3 - تأیید ماده رزینیانگشت موجود را برای موارد زیر بررسی کنید:

انگشت نقاله رزینی

است. دستگاه های لحیم کاری موجی ممکن است بسته به طراحی نقاله از مواد انگشت متفاوتی استفاده کنند.مرحله 4 - مقایسه ساختار فیزیکیانگشت موجود را برای موارد زیر بررسی کنید:

شکل کلی.

طول انگشت.

پروفایل نصب.

موقعیت تماس PCB.

جهت نصب.

اتصال به زنجیره نقاله.

مرحله 5 - ارائه عکس برای تأیید

• اگر شماره قطعه در دسترس نیست، عکس هایی را ارائه دهید که نشان می دهد:
• انگشت موجود کامل.
• نمای جلو.
• نمای جانبی.
• بخش نصب.
• انگشت نصب شده بر روی نقاله.

قطعات نقاله مجاور.

یک نمونه فیزیکی یا نقشه ابعادی نیز می تواند در صورت نیاز به شناسایی دقیق مفید باشد.

• توصیه های نصب
• قبل از تعویض انگشت نقاله، دستگاه را طبق رویه نگهداری تجهیزات متوقف کنید.
• قبل از سرویس، اطمینان حاصل کنید که نقاله و بخش های فرآیند گرم شده در وضعیت ایمن قرار دارند.
• چک لیست بازرسی
• موقعیت بازرسی
• چه چیزی را بررسی کنید

انگشت رزینی

ترک، تغییر شکل و فرسودگی

ناحیه تماس PCB

آسیب سطح

نصب انگشت

باقیمانده شار انباشته شده را تمیز کنید.

موقعیت انگشتان مجاور را مقایسه کنید.

حرکت زنجیره نقاله را بازرسی کنید.

ریل را برای هم ترازی صحیح بررسی کنید.

نقاط نصب را از نظر شل بودن بازرسی کنید.

حرکت PCB را در حین تولید مشاهده کنید.

• انگشتان آسیب دیده را به سرعت تعویض کنید.
• اگر یک انگشت به دلیل سرویس طولانی مدت از کار افتاده است، انگشتان مجاور را همزمان بازرسی کنید زیرا ممکن است شرایط عملیاتی مشابهی را تجربه کرده باشند.
• انگشت رزینی کوتاه در مقابل سایر انگشتان نقاله
• همه انگشتان نقاله لحیم موجی قابل تعویض نیستند.
• نوع انگشت
• نقطه انتخاب اصلی
• انگشت رزینی کوتاه
• پروفایل کوتاه و نصب را تأیید کنید

انگشت رزینی بلند

با پیکربندی نقاله بلندتر مطابقت دهید

انگشت تیتانیومی

تأمین اضطراری کمتر.

نگهداری آسان تر.کاهش خطر توقف طولانی مدت دستگاه.نگهداری راحت در طول تعطیلی های برنامه ریزی شده.

آمادگی بهتر برای تولید PCB با حجم بالا.

برای کارخانه هایی که بیش از یک خط لحیم کاری موجی را اجرا می کنند، برچسب گذاری جداگانه انواع مختلف انگشت می تواند از نصب نادرست جلوگیری کند.

سوالات متداول

• 1. انگشت رزینی کوتاه TAMURA برای چه کاری استفاده می شود؟
• این در سیستم های نقاله دستگاه لحیم کاری موجی تامورا سازگار برای پشتیبانی و هدایت لبه های PCB در حین حرکت بردها در فرآیندهای شار، پیش گرمایش، لحیم کاری موجی، خنک کننده و تخلیه استفاده می شود.
• 2. آیا این انگشت از رزین ساخته شده است؟
• بله. این محصول به عنوان یک انگشت نقاله رزینی کوتاه
• مشخص شده است. سیستم های لحیم کاری موجی ممکن است از مواد انگشت تیتانیومی یا سایر مواد نیز استفاده کنند، بنابراین قبل از سفارش باید ماده و نوع ساختاری تأیید شود.
• 3. آیا یک انگشت رزینی کوتاه می تواند جایگزین هر انگشت نقاله تامورا شود؟

خیر. پیکربندی های مختلف نقاله تامورا ممکن است از اشکال و ساختارهای نصب انگشت متفاوتی استفاده کنند. نوع رزینی کوتاه باید با قطعه موجود، مجموعه نقاله، عکس، نمونه یا اطلاعات ابعادی مطابقت داده شود.

4. چه زمانی باید انگشت نقاله تعویض شود؟

زمانی که انگشت ترک خورده، تغییر شکل یافته، فرسوده، شل، به شدت آلوده شده یا قادر به پشتیبانی مداوم از لبه PCB نیست، آن را تعویض کنید. انگشتان مجاور و قطعات نقاله را همزمان بازرسی کنید.

5. چه اطلاعاتی برای استعلام قیمت لازم است؟

لطفاً اطلاعات دستگاه تامورا، نیاز به انگشت رزینی کوتاه، مقدار، عکس های انگشت موجود و ابعاد یا اطلاعات نمونه را در صورت موجود بودن ارائه دهید.

این به تأیید جایگزین صحیح قبل از استعلام قیمت کمک می کند.تماس با مانیاز به انگشتان نقاله رزینی کوتاه برای دستگاه های لحیم کاری موجی تامورا

دارید؟

اطلاعات دستگاه، مقدار مورد نیاز، عکس های انگشت و ابعاد را در صورت موجود بودن برای تأیید محصول و استعلام قیمت برای ما ارسال کنید.

ما قطعات یدکی نقاله لحیم موجی را برای کارخانه های الکترونیک، تولیدکنندگان EMS، تیم های نگهداری و پروژه های بازسازی تجهیزات عرضه می کنیم.

انواع مختلف رزین و انگشت نقاله را می توان در یک درخواست خرید ترکیب کرد.

برای قیمت، در دسترس بودن، گزینه های مقدار و اطلاعات حمل و نقل، امروز درخواست خود را ارسال کنید.
