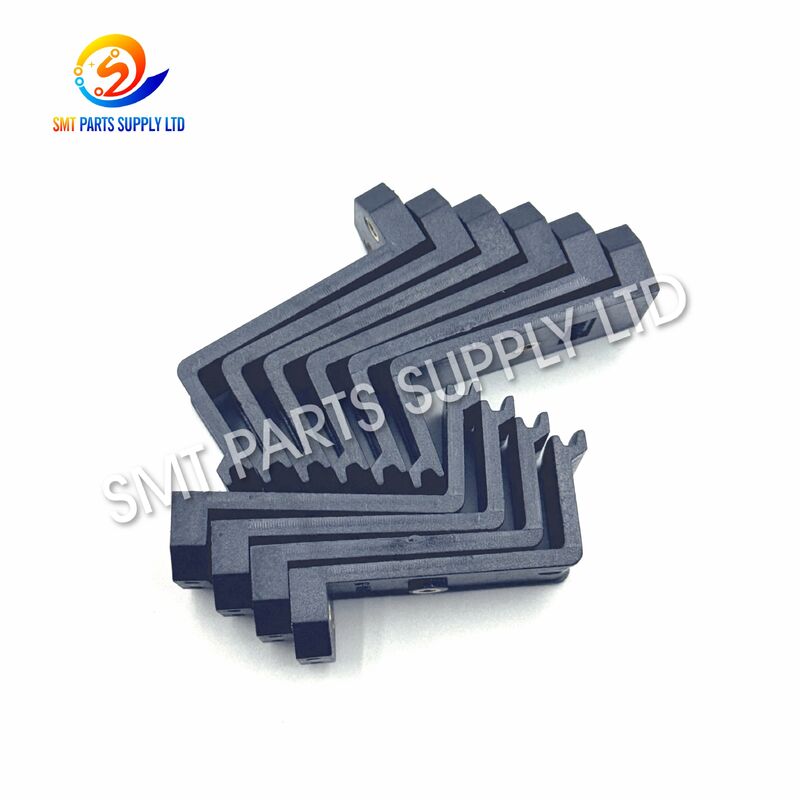

انگشت رزینی نوار نقاله لحیم موجی برد مدار چاپی SMIC PF08-20

مدل های انگشت رزینی نوار نقاله لحیم موجی برد مدار چاپی SMIC PF08-20 یک قطعه یدکی مکانیکی نوار نقاله است که برای انتقال برد مدار چاپی در تجهیزات لحیم کاری موجی سازگار توسعه یافته است. این انگشت که روی زنجیر نوار نقاله یا مجموعه ریل حمل و نقل نصب می شود، با لبه برد مدار چاپی تماس کنترل شده ای برقرار کرده و به حفظ پشتیبانی مناسب برد در حین عبور از کل فرآیند لحیم کاری کمک می کند.

ماشین های لحیم کاری موجی به حرکت پایدار و مداوم برد مدار چاپی متکی هستند. از اعمال فلاکس و پیش گرمایش گرفته تا تماس با موج لحیم و خنک کننده نهایی، برد باید در حین حرکت با سرعت نوار نقاله مورد نیاز، به طور ایمن در موقعیت خود باقی بماند. انگشت PF08-20 با چندین انگشت مجاور کار می کند تا یک سیستم پایدار برای نگه داشتن و هدایت برد مدار چاپی ایجاد کند.

از آنجایی که انگشتان نوار نقاله در معرض تماس مکرر با برد، گرما، باقی مانده فلاکس، لرزش و چرخه های عملیاتی طولانی قرار می گیرند، آنها اجزای نگهداری عادی محسوب می شوند. تعویض انگشتان PF08-20 آسیب دیده، فرسوده، ترک خورده، تغییر شکل یافته یا آلوده به بازیابی عملکرد قابل اعتماد نوار نقاله کمک کرده و خطر مشکلات حمل و نقل برد مدار چاپی را کاهش می دهد.

اطلاعات کلیدی محصول

علت - چرا انگشتان نوار نقاله PF08-20 فرسوده می شوند

یک نوار نقاله لحیم موجی به طور مداوم در طول تولید کار می کند. بسته به حجم کار کارخانه، هزاران برد مدار چاپی ممکن است در طول چرخه های تولید تکراری از دستگاه عبور کنند.

هر برد با چندین انگشت نوار نقاله تماس پیدا می کند. این امر تعامل مکانیکی مداوم بین لبه برد مدار چاپی و سطح انگشت را ایجاد می کند.

همزمان، نوار نقاله در نزدیکی فرآیندهای فلاکسینگ، پیش گرمایش و لحیم کاری کار می کند.

علل رایج تخریب انگشت

یک انگشت آسیب دیده همیشه بلافاصله دستگاه را متوقف نمی کند.

با این حال، هنگامی که یک یا چند انگشت فرسوده یا ناهموار می شوند، ممکن است برد مدار چاپی دیگر در موقعیت مورد نظر در نوار نقاله حرکت نکند.

این می تواند مشکلات تولید متناوب ایجاد کند که شناسایی آنها دشوار است اگر انگشتان نوار نقاله بازرسی نشوند.

راه حل - بازیابی پشتیبانی قابل اعتماد لبه برد مدار چاپی

تعویض قطعات فرسوده با انگشت نوار نقاله رزینی SMIC PF08-20 مناسب به بازیابی پشتیبانی مکانیکی پایدار در طول نوار نقاله کمک می کند.

انگشت به عنوان رابط بین مکانیزم نوار نقاله و لبه برد مدار چاپی عمل می کند.

هنگامی که به درستی نصب می شوند، چندین انگشت PF08-20 با هم کار می کنند تا موقعیت برد را حفظ کرده و حرکت روان را در هر بخش فرآیند فراهم کنند.

مزایای تعویض به موقع

• به تثبیت حمل و نقل برد مدار چاپی کمک می کند.
• پشتیبانی مداوم لبه برد را حفظ می کند.
• حرکت ناشی از انگشتان فرسوده نوار نقاله را کاهش می دهد.
• به جلوگیری از کج شدن برد مدار چاپی در حین حمل و نقل کمک می کند.
• از حرکت روان در طول موج لحیم پشتیبانی می کند.
• خطرات مربوط به قطعات شکسته نوار نقاله را کاهش می دهد.
• نگهداری پیشگیرانه را ساده می کند.
• به حفظ تداوم تولید کمک می کند.

تعویض یک انگشت نوار نقاله آسیب دیده به طور کلی کارآمدتر از ادامه تولید تا زمانی است که انگشت باعث مشکل جدی تر حمل و نقل شود.

به همین دلیل، بسیاری از تیم های نگهداری، انگشتان یدکی را به عنوان قطعات یدکی معمولی لحیم کاری موجی نگهداری می کنند.

مشخصات فنی

کاربرد

مدل های انگشت نوار نقاله رزینی SMIC PF08-20 برای کاربردهای حمل برد مدار چاپی در سیستم های نوار نقاله دستگاه لحیم کاری موجی سازگار در نظر گرفته شده است.

لحیم کاری موجی برای مجموعه های الکترونیکی حاوی قطعات سوراخ دار و طرح های ترکیبی SMT/THT همچنان به طور گسترده ای مورد استفاده قرار می گیرد.

بنابراین، انگشت نوار نقاله برای بسیاری از محیط های تولید الکترونیک کاربرد دارد.

صنایع معمول

• الکترونیک خودرو.
• سیستم های کنترل صنعتی.
• تولید منبع تغذیه.
• الکترونیک مصرفی.
• الکترونیک لوازم خانگی.
• تجهیزات ارتباطی.
• محصولات روشنایی LED.
• الکترونیک ابزار دقیق.
• تولید قراردادی EMS.

کاربردهای نگهداری معمول

انگشتان PF08-20 می توانند در برنامه های بازرسی منظم همراه با زنجیرها، چرخ دنده ها، ریل های نوار نقاله، مجموعه های راهنما و مکانیزم های تنظیم عرض گنجانده شوند.

نحوه کار

نوار نقاله برد مدار چاپی مسئول حرکت دادن یک برد مدار به داخل دستگاه لحیم کاری موجی با سرعت و جهت گیری کنترل شده است.

مدل های انگشت رزینی PF08-20 یکی از نقاط تماس فیزیکی مورد استفاده برای پشتیبانی از برد را فراهم می کند.

1. بارگذاری برد مدار چاپی

برد از تجهیزات بالادستی یا بخش بارگذاری وارد نوار نقاله می شود.

انگشتان نوار نقاله در هر دو طرف لبه های برد مدار چاپی را درگیر می کنند.

2. موقعیت دهی برد

انگشتان برد مدار چاپی را در موقعیت نوار نقاله مورد نیاز پشتیبانی می کنند.

چندین انگشت پشتیبانی را در طول لبه های برد مدار چاپی توزیع کرده و به جلوگیری از حرکت بیش از حد کمک می کنند.

3. اعمال فلاکس

برد از بخش فلاکسینگ عبور می کند.

از آنجایی که انگشتان نوار نقاله با لبه های برد مدار چاپی تماس دارند، ناحیه فرآیند زیر برد مدار چاپی برای اعمال فلاکس در دسترس باقی می ماند.

4. پیش گرمایش

برد مدار چاپی به بخش پیش گرمایش ادامه می دهد.

پشتیبانی پایدار نوار نقاله در این مرحله مهم است زیرا برد باید در یک منطقه حرارتی با روشی کنترل شده عبور کند.

5. لحیم کاری موجی

نوار نقاله برد مدار چاپی را بر روی موج لحیم حمل می کند.

موقعیت مناسب برد به حرکت مداوم در این ناحیه فرآیند حیاتی کمک می کند.

6. خنک کننده و تخلیه

پس از لحیم کاری، برد مدار چاپی از بخش نهایی دستگاه عبور کرده و نوار نقاله را ترک می کند.

در طول این مراحل، انگشتان PF08-20 که به درستی هم ترازی شده اند به حفظ حرکت کنترل شده برد مدار چاپی کمک می کنند.

مشکلات ناشی از انگشتان فرسوده نوار نقاله

یک انگشت نوار نقاله در مقایسه با دستگاه لحیم کاری موجی کامل نسبتاً کوچک است، اما مستقیماً بر حمل و نقل برد مدار چاپی تأثیر می گذارد.

اگر انگشت آسیب دیده یا در موقعیت نادرست قرار گیرد، مشکل ممکن است به صورت حرکت غیرعادی برد ظاهر شود.

علائم هشدار دهنده معمول

• برد مدار چاپی در حین حرکت می لرزد.
• پشتیبانی برد ناهموار است.
• لبه برد مدار چاپی از موقعیت حمل و نقل عادی خارج می شود.
• موقعیت انگشت با انگشتان مجاور متفاوت است.
• نوار نقاله صدای مکانیکی غیرعادی ایجاد می کند.
• ترک خوردگی قابل مشاهده روی انگشت ظاهر می شود.
• آلودگی بیش از حد فلاکس وجود دارد.
• برد مدار چاپی در حین بارگیری یا تخلیه گیر می کند.
• ارتفاع برد ناهموار می شود.

هنگامی که این علائم رخ می دهند، تکنسین ها باید انگشتان PF08-20 را همراه با سیستم زنجیر و ریل نوار نقاله بازرسی کنند.

علت باید قبل از ادامه تولید شناسایی شود.

مزایای نگهداری انگشت رزینی PF08-20

استفاده از انگشتان نوار نقاله قابل تعویض، نگهداری را عملی تر می کند زیرا قطعات تماس آسیب دیده را می توان به صورت جداگانه تعویض کرد.

ویژگی های نگهداری

طول عمر به شرایط واقعی دستگاه بستگی دارد و نباید فقط بر اساس زمان تقویمی تخمین زده شود.

حجم تولید، وضعیت لبه برد مدار چاپی، نوع فلاکس، فرکانس تمیز کردن، هم ترازی نوار نقاله، دما و شیوه های نگهداری همگی می توانند بر سایش تأثیر بگذارند.

مقایسه PF08-20 با سایر مدل های انگشت

انگشتان نوار نقاله لحیم موجی مختلف ممکن است شبیه به هم به نظر برسند اما نباید به طور خودکار قابل تعویض در نظر گرفته شوند.

مدل های PF08-20, PF08-06 و PFW-20L باید به صورت جداگانه شناسایی شوند.

امن ترین روش خرید، تطابق دقیق مدل نصب شده روی دستگاه است.

اگر مدل اصلی قابل تأیید نباشد، قبل از تعویض باید عکس ها یا نمونه های فیزیکی مقایسه شوند.

نحوه انتخاب PF08-20 صحیح

مرحله 1 - مدل را بررسی کنید

تأیید کنید که مدل مورد نیاز این است:

PF08-20

فقط به دلیل ظاهر کلی مشابه، انگشت دیگری از سری PF را سفارش ندهید.

مرحله 2 - قطعه موجود را بازرسی کنید

مقایسه کنید:

• شکل کلی انگشت.
• بخش گرفتن برد مدار چاپی.
• پروفیل نصب.
• جهت نصب.
• ساختار اتصال نوار نقاله.
• موقعیت تماس.

مرحله 3 - نیاز به ماده را تأیید کنید

مطمئن شوید که محصول مورد نیاز نوع رزینی برای سیستم نوار نقاله مربوطه است.

تجهیزات لحیم کاری موجی می توانند از مواد و ساختارهای مختلف انگشت نوار نقاله استفاده کنند.

مرحله 4 - پیکربندی نوار نقاله را تأیید کنید

نوار نقاله لحیم کاری موجی نصب شده را بررسی کنید و نه فقط انگشت را بر اساس نمای بیرونی دستگاه شناسایی کنید.

پیکربندی های مختلف نوار نقاله ممکن است به طرح های انگشت متفاوتی نیاز داشته باشند.

مرحله 5 - عکس های مرجع ارائه دهید

هنگامی که سازگاری نامشخص است، عکس های واضحی ارسال کنید که نشان می دهد:

• انگشت PF08-20 موجود.
• نمای جلو.
• نمای جانبی.
• نقطه نصب.
• نصب نوار نقاله.
• هرگونه علامت مدل قابل مشاهده.

این به کاهش خطاهای تعویض کمک می کند.

توصیه های نصب

قبل از تعویض، دستگاه لحیم کاری موجی را متوقف کرده و رویه نگهداری و ایمنی تجهیزات را دنبال کنید.

اجازه دهید بخش های مربوطه به وضعیت نگهداری مناسب برسند.

انگشت نوار نقاله آسیب دیده را برداشته و ناحیه نصب اطراف را بازرسی کنید.

چک لیست بازرسی

پس از نصب انگشت جدید PF08-20، آن را با انگشتان همسایه مقایسه کنید.

برد مدار چاپی باید بدون تماس غیرعادی یا حرکت بیش از حد، روان حرکت کند.

یک تست کنترل شده نوار نقاله باید قبل از از سرگیری کامل تولید تکمیل شود.

نگهداری پیشگیرانه

نگهداری پیشگیرانه می تواند قابلیت اطمینان نوار نقاله را افزایش داده و مشکلات انگشت را قبل از تأثیرگذاری بر تولید شناسایی کند.

اقدامات توصیه شده شامل موارد زیر است:

• انگشتان PF08-20 را به طور منظم بازرسی کنید.
• باقی مانده فلاکس اضافی را تمیز کنید.
• انگشتان را از نظر ترک و تغییر شکل بررسی کنید.
• ارتفاع انگشتان مجاور را مقایسه کنید.
• کشش و حرکت زنجیر نوار نقاله را بررسی کنید.
• هم ترازی ریل را بازرسی کنید.
• حرکت برد مدار چاپی را در حین کار نظارت کنید.
• انگشتان به شدت فرسوده را به سرعت تعویض کنید.

هنگامی که یک انگشت به دلیل سایش طولانی مدت از کار افتاده است، انگشتان مجاور را همزمان بازرسی کنید.

آنها ممکن است برای تعداد چرخه های تولید مشابهی کار کرده باشند و ممکن است به زودی نیاز به تعویض داشته باشند.

چرا PF08-20 را در موجودی یدکی نگه داریم

انگشتان نوار نقاله قطعات نسبتاً ساده ای هستند، اما یک جایگزین گمشده همچنان می تواند تولید را به تأخیر بیندازد.

نگهداری انگشتان PF08-20 در انبار به کارکنان نگهداری اجازه می دهد تا در صورت کشف سایش یا آسیب تصادفی به سرعت واکنش نشان دهند.

مزایای موجودی

• پاسخگویی سریعتر نگهداری.
• کاهش تأمین اضطراری.
• تعویض پیشگیرانه راحت.
• مناسب برای نگهداری برنامه ریزی شده در زمان خاموشی دستگاه.
• به پشتیبانی از تولید مداوم لحیم کاری موجی کمک می کند.
• به راحتی با سایر قطعات یدکی نوار نقاله ترکیب می شود.

کارخانه هایی که چندین دستگاه لحیم کاری موجی را اداره می کنند ممکن است مدل های مختلف انگشت را در موجودی جداگانه برچسب گذاری شده نگهداری کنند تا از اختلاط PF08-20 با محصولات مشابه جلوگیری شود.

سوالات متداول

1. SMIC PF08-20 برای چه کاری استفاده می شود؟

SMIC PF08-20 یک انگشت نوار نقاله رزینی است که در سیستم های حمل و نقل برد مدار چاپی دستگاه لحیم کاری موجی سازگار استفاده می شود. این انگشت لبه های برد مدار چاپی را در حین عبور بردها از بخش های فلاکسینگ، پیش گرمایش، لحیم کاری، خنک کننده و تخلیه پشتیبانی و هدایت می کند.

2. آیا PF08-20 یک انگشت نوار نقاله رزینی است؟

بله. این محصول به عنوان انگشت نوار نقاله رزینی PF08-20 برای کاربرد نوار نقاله لحیم کاری موجی مربوطه عرضه می شود. با این حال، مدل دقیق و پیکربندی نصب باید قبل از سفارش تأیید شود.

3. آیا PF08-20 با PF08-06 یا PFW-20L قابل تعویض است؟

نباید فرض شود که قابل تعویض هستند. PF08-20، PF08-06 و PFW-20L نام های مدل متفاوتی هستند. انگشت موجود، پیکربندی نوار نقاله و مدل را قبل از انتخاب جایگزین تأیید کنید.

4. چه زمانی باید انگشتان PF08-20 تعویض شوند؟

تعویض زمانی توصیه می شود که انگشت دارای ترک، تغییر شکل، سایش بیش از حد، نصب شل، آلودگی شدید یا پشتیبانی ناپایدار برد مدار چاپی باشد. انگشتان نوار نقاله و زنجیرهای مجاور را در طول همان رویه نگهداری بازرسی کنید.

5. چه اطلاعاتی را باید برای استعلام قیمت ارسال کنم؟

لطفاً مدل PF08-20، مقدار مورد نیاز، اطلاعات دستگاه یا نوار نقاله و عکس های واضح محصول را در صورت امکان ارائه دهید. این جزئیات به تأیید انگشت نوار نقاله مورد نیاز و ارائه قیمت دقیق تر کمک می کند.
