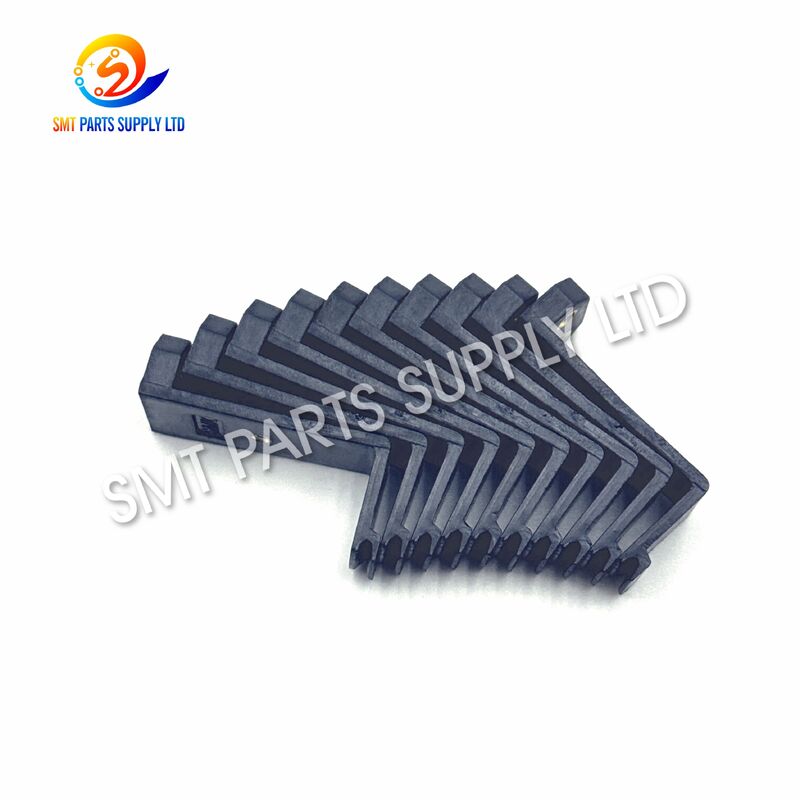

انگشت رزینی نوار نقاله لحیم موج SMIC PFW-20L برای PCB

انگشت رزینی نوار نقاله لحیم موج SMIC PFW-20L برای PCB یک قطعه نوار نقاله مکانیکی است که برای انتقال PCB در داخل تجهیزات لحیم کاری موج سازگار طراحی شده است. این انگشت که در امتداد زنجیره نوار نقاله یا مجموعه ریل نصب می شود، با لبه برد مدار چاپی در حین عبور PCB از بخش های شار دهی، پیش گرمایش، لحیم کاری و خنک کننده تماس پیدا کرده و آن را پشتیبانی می کند.

انتقال قابل اعتماد برد در لحیم کاری موج ضروری است زیرا PCB باید موقعیت کنترل شده ای را حفظ کرده و به آرامی در فرآیند لحیم کاری حرکت کند. انگشتان نوار نقاله فرسوده، آسیب دیده، تغییر شکل یافته، آلوده یا به اشتباه نصب شده ممکن است باعث حرکت ناپایدار PCB، پشتیبانی ضعیف برد، مقاومت نوار نقاله یا موقعیت یابی نامنظم برد شود.

بنابراین PFW-20L یک قطعه نگهداری مهم برای خطوط تولید لحیم کاری موج است. تعویض انگشتان نوار نقاله قدیمی می تواند به بازیابی وضعیت اصلی انتقال PCB و کاهش مشکلات مکانیکی ناشی از قطعات نگهدارنده برد فرسوده کمک کند.

اطلاعات کلیدی محصول

علت - چرا انگشتان نوار نقاله نیاز به تعویض دارند

انگشتان نوار نقاله لحیم موج به طور مداوم در طول تولید PCB کار می کنند. هر برد مدار وارد دستگاه لحیم کاری توسط گروهی از انگشتان نصب شده در امتداد سیستم نوار نقاله پشتیبانی می شود.

انگشتان به طور مکرر با لبه های PCB تماس پیدا می کنند در حالی که در محیطی شامل حرارت، باقی مانده شار، آلودگی فرآیند لحیم کاری، حرکت نوار نقاله و بار مکانیکی مداوم کار می کنند.

با گذشت زمان، وضعیت انگشت ممکن است به تدریج بدتر شود.

مشکلات رایج

یک انگشت آسیب دیده ممکن است بلافاصله کل دستگاه را متوقف نکند، اما ادامه تولید با قطعات نوار نقاله فرسوده می تواند به تدریج پایداری انتقال را کاهش دهد.

برای کارخانه هایی که تولید مداوم دارند، بازرسی منظم سیستم انگشت نوار نقاله راهی موثر برای جلوگیری از مشکلات غیرمنتظره در جابجایی برد است.

راه حل - بازیابی انتقال پایدار PCB

تعویض انگشتان نوار نقاله آسیب دیده با انگشت رزینی PFW-20L مناسب به بازیابی پشتیبانی قابل اعتماد PCB از طریق دستگاه لحیم کاری موج کمک می کند.

انگشت روی مکانیزم نوار نقاله نصب می شود و موقعیت تماس مشخصی را برای لبه PCB فراهم می کند.

هنگامی که چندین انگشت به درستی هم تراز می شوند، PCB می تواند با ارتفاع و جهت گیری پایدار از دستگاه عبور کند.

مزایای تعویض انگشتان فرسوده

• به حفظ انتقال پایدار PCB کمک می کند.
• از موقعیت یابی دقیق برد پشتیبانی می کند.
• حرکت PCB مربوط به نوار نقاله را کاهش می دهد.
• به حفظ سفر مداوم PCB از طریق منطقه لحیم کاری کمک می کند.
• مناسب برای نگهداری منظم نوار نقاله.
• جایگزینی مستقیم برای انگشتان PFW-20L فرسوده را فراهم می کند.
• به کاهش وقفه های مکانیکی کمک می کند.
• از تولید مداوم لحیم کاری موج پشتیبانی می کند.

برای خطوط تولیدی که روزانه ساعت های زیادی کار می کنند، انگشتان نوار نقاله باید به عنوان قطعات نگهداری عادی در نظر گرفته شوند تا قطعات دائمی.

نگهداری انگشتان یدکی در انبار به تکنسین ها اجازه می دهد تا قطعات معیوب را در طول نگهداری برنامه ریزی شده تعویض کنند به جای اینکه منتظر بمانند تا سیستم نوار نقاله مشکل جدی تری پیدا کند.

مشخصات فنی

کاربرد

انگشت رزینی نوار نقاله SMIC PFW-20L عمدتاً در مجموعه های نوار نقاله PCB لحیم کاری موج استفاده می شود.

لحیم کاری موج معمولاً برای لحیم کاری قطعات سوراخ دار، مونتاژ PCB با فناوری ترکیبی، بردهای کنترل صنعتی، الکترونیک قدرت، الکترونیک خودرو، بردهای کنترل لوازم خانگی، تجهیزات ارتباطی و سایر کاربردهای تولید الکترونیک استفاده می شود.

انگشتان نوار نقاله PCB را در طول فرآیند لحیم کاری پشتیبانی می کنند.

کاربردهای معمول

PFW-20L به ویژه برای تیم های نگهداری که به طور منظم زنجیره های نوار نقاله، ریل ها، سیستم های راهنما و قطعات نگهدارنده PCB را بازرسی می کنند، مفید است.

هنگام تعویض یک انگشت آسیب دیده، تکنسین ها باید انگشتان مجاور را نیز بازرسی کنند زیرا قطعاتی که همزمان نصب شده اند ممکن است سطوح سایش مشابهی را نشان دهند.

نحوه کار

سیستم نوار نقاله دستگاه لحیم کاری موج، PCB را از طریق چندین مرحله پردازش منتقل می کند.

در طول حمل و نقل، انگشتان نوار نقاله با لبه های PCB تماس پیدا کرده و موقعیت آن را نسبت به ریل های نوار نقاله حفظ می کنند.

این فرآیند به طور کلی می تواند به چندین مرحله تقسیم شود.

1. بارگذاری PCB

PCB از تجهیزات تولید بالادستی یا ایستگاه بارگذاری دستی وارد سیستم نوار نقاله لحیم کاری موج می شود.

انگشتان نوار نقاله با لبه های برد تماس پیدا کرده و موقعیت حمل و نقل را برقرار می کنند.

2. پشتیبانی PCB

چندین انگشت PCB را در امتداد نوار نقاله پشتیبانی می کنند.

هم ترازی صحیح انگشت مهم است زیرا برد باید در حین عبور از دستگاه پایدار بماند.

3. شار دهی و پیش گرمایش

PCB از بخش های اعمال شار و پیش گرمایش عبور می کند.

در طول این مراحل، انگشتان همچنان لبه های برد را نگه می دارند در حالی که نوار نقاله سرعت حمل و نقل کنترل شده را حفظ می کند.

4. لحیم کاری موج

PCB از روی موج لحیم عبور می کند.

موقعیت یابی پایدار برد در این مرحله به ویژه مهم است زیرا زیر برد باید به طور کنترل شده با فرآیند لحیم کاری تعامل داشته باشد.

5. خروج PCB

پس از لحیم کاری و خنک شدن، PCB از دستگاه خارج شده و به فرآیند تولید بعدی ادامه می دهد.

انگشتان نوار نقاله برد را پس از رسیدن به بخش تخلیه رها می کنند.

بنابراین، یک انگشت PFW-20L که به درستی نصب شده است، به فرآیند کامل حمل و نقل برد کمک می کند و نه فقط یک بخش از دستگاه.

چرا وضعیت انگشت نوار نقاله مهم است

مکانیزم نوار نقاله مستقیماً بر نحوه ورود و عبور PCB از فرآیند لحیم کاری موج تأثیر می گذارد.

اگر انگشتان ناهموار، فرسوده، شل یا تغییر شکل یافته باشند، حمل و نقل PCB ممکن است ناپایدار شود.

مشکلات احتمالی عبارتند از:

• لرزش PCB در حین حرکت.
• ارتفاع نامنظم برد.
• درگیری ضعیف لبه PCB.
• افزایش مقاومت مکانیکی.
• کج شدن PCB در حین حمل و نقل.
• صدای غیرعادی نوار نقاله.
• حرکت برد نزدیک منطقه لحیم کاری.
• افزایش خطر وقفه در تولید.

این مشکلات گاهی اوقات به اشتباه به زنجیره نوار نقاله، سیستم تنظیم عرض ریل یا موتور محرک نسبت داده می شوند.

به همین دلیل، وضعیت انگشت نوار نقاله باید در عیب یابی مکانیکی منظم گنجانده شود.

مزایای انگشت رزینی

انگشتان نوار نقاله رزینی معمولاً برای حمل و نقل PCB انتخاب می شوند زیرا تماس مستقیم با لبه برد را بدون نیاز به قرار گرفتن PCB مستقیماً روی سازه های فلزی بزرگتر نوار نقاله فراهم می کنند.

طراحی PFW-20L برای موقعیت نصب نوار نقاله مربوطه در نظر گرفته شده است و یک جزء تماس قابل تعویض در سیستم حمل و نقل را فراهم می کند.

مزایای نگهداری عملی

بازه زمانی تعویض واقعی به ساعات تولید، شرایط شار، فرکانس نگهداری، مشخصات PCB و شرایط عملیاتی نوار نقاله بستگی دارد.

نحوه انتخاب انگشت نوار نقاله صحیح

دستگاه های لحیم کاری موج از طرح های مختلفی برای انگشتان نوار نقاله استفاده می کنند. برندها و مدل های مختلف دستگاه ممکن است از انگشتانی با ظاهر مشابه اما ابعاد، ساختارهای نصب، پروفیل های تماس PCB یا جهت های نصب متفاوت استفاده کنند.

بنابراین، انتخاب نباید فقط بر اساس ظاهر بصری باشد.

مرحله 1 - تأیید مدل

بررسی کنید که آیا مدل انگشت نوار نقاله مورد نیاز است:

PFW-20L

تأیید مدل مهمترین مرحله قبل از سفارش است.

مرحله 2 - بررسی انگشت موجود

جایگزین را با قطعه موجود مقایسه کنید.

بررسی کنید:

• شکل کلی.
• موقعیت نصب.
• نقطه تماس PCB.
• طول انگشت.
• جهت نصب.
• ساختار نصب.

مرحله 3 - تأیید نوار نقاله دستگاه

تأیید کنید که سیستم نوار نقاله از انگشتان نوع PFW-20L استفاده می کند.

دستگاه های لحیم کاری موج مختلف ممکن است از ساختارهای انگشت نوار نقاله رزینی، فولاد ضد زنگ یا تیتانیومی متفاوتی استفاده کنند.

مرحله 4 - در صورت لزوم عکس ارائه دهید

اگر مدل دستگاه یا مشخصات انگشت نامشخص است، عکس های واضحی را نشان دهید:

• انگشت کامل.
• بخش نصب.
• زنجیره نوار نقاله.
• سمت تماس PCB.
• علامت گذاری مدل موجود.

این می تواند شناسایی قطعه را به طور قابل توجهی بهبود بخشد.

نصب و بازرسی

قبل از نصب، دستگاه را طبق رویه نگهداری تجهیزات متوقف کرده و اجازه دهید ناحیه مربوطه دستگاه به وضعیت ایمن برسد.

انگشت آسیب دیده را بردارید و موقعیت نصب را بازرسی کنید.

نقاط بازرسی توصیه شده

پس از تعویض، تأیید کنید که انگشت جدید در موقعیت صحیح قرار گرفته و با انگشتان اطراف هم تراز شده است.

نوار نقاله را در شرایط آزمایشی مناسب اجرا کنید قبل از اینکه تجهیزات به تولید عادی بازگردانده شوند.

توصیه های نگهداری

تمیز کردن منظم می تواند به افزایش عمر مفید سیستم انگشت نوار نقاله کمک کند.

باقی مانده شار و آلودگی تولید ممکن است به مرور زمان در اطراف اجزای نوار نقاله تجمع یابد.

یک برنامه نگهداری باید شامل بازرسی موارد زیر باشد:

• انگشتان نوار نقاله.
• زنجیره های نوار نقاله.
• مجموعه های ریل.
• مکانیزم های تنظیم عرض.
• چرخ دنده های محرک.
• راهنماهای PCB.
• تجمع باقی مانده شار.
• اجزای نصب شل.

به دلیل اینکه نوار نقاله هنوز می تواند حرکت کند، از استفاده از انگشت به شدت آسیب دیده خودداری نکنید.

تعویض زودهنگام معمولاً آسان تر از عیب یابی مشکلات حمل و نقل PCB پس از تأثیرگذاری بر تولید است.

مزایای خرید برای نگهداری لحیم کاری موج

انگشتان نوار نقاله PFW-20L قطعات نگهداری مصرفی عملی برای کارخانه های الکترونیک هستند که از تجهیزات لحیم کاری موج استفاده می کنند.

برای کارخانه هایی با تولید مداوم، نگهداری موجودی یدکی کافی می تواند زمان توقف ناشی از آسیب غیرمنتظره انگشت را کاهش دهد.

اطلاعات سفارش توصیه شده

برای پروژه های نگهداری بزرگتر، خریداران همچنین می توانند انگشتان نوار نقاله را با سایر قطعات یدکی لحیم کاری موج در یک استعلام ترکیب کنند.

سوالات متداول

1. SMIC PFW-20L برای چه کاری استفاده می شود؟

SMIC PFW-20L یک انگشت نوار نقاله است که در سیستم های انتقال PCB دستگاه لحیم کاری موج سازگار استفاده می شود. این انگشت لبه های PCB را در حین عبور برد از فرآیندهای شار دهی، پیش گرمایش، لحیم کاری و خنک کننده پشتیبانی و هدایت می کند.

2. آیا PFW-20L انگشت رزینی است یا تیتانیومی؟

PFW-20L به عنوان یک انگشت نوار نقاله رزینی برای کاربرد نوار نقاله لحیم کاری موج مربوطه عرضه می شود. خریداران باید قبل از سفارش مدل را تأیید کنند زیرا دستگاه های لحیم کاری موج ممکن است از انگشتان رزینی، فولاد ضد زنگ یا تیتانیومی با طرح های متفاوت استفاده کنند.

3. چه زمانی باید انگشت نوار نقاله تعویض شود؟

تعویض زمانی توصیه می شود که انگشت فرسوده، ترک خورده، تغییر شکل یافته، شل، به شدت آلوده شده یا قادر به حفظ پشتیبانی پایدار لبه PCB نباشد. انگشتان مجاور و وضعیت زنجیره نوار نقاله نیز باید در طول نگهداری بازرسی شوند.

4. آیا PFW-20L فقط بر اساس ظاهر قابل انتخاب است؟

توصیه نمی شود. بسیاری از انگشتان نوار نقاله لحیم کاری شکل های مشابهی دارند اما ابعاد و ساختارهای نصب متفاوتی دارند. مدل PFW-20L را تأیید کرده و انگشت موجود را مقایسه کنید یا قبل از سفارش عکس ارائه دهید.

5. چه اطلاعاتی برای قیمت گذاری لازم است؟

لطفاً مدل PFW-20L، اطلاعات دستگاه لحیم کاری موج، مقدار مورد نیاز و عکس های محصول را در صورت امکان ارائه دهید. این جزئیات به تأیید انگشت نوار نقاله صحیح کمک کرده و دقت قیمت گذاری را بهبود می بخشد.
