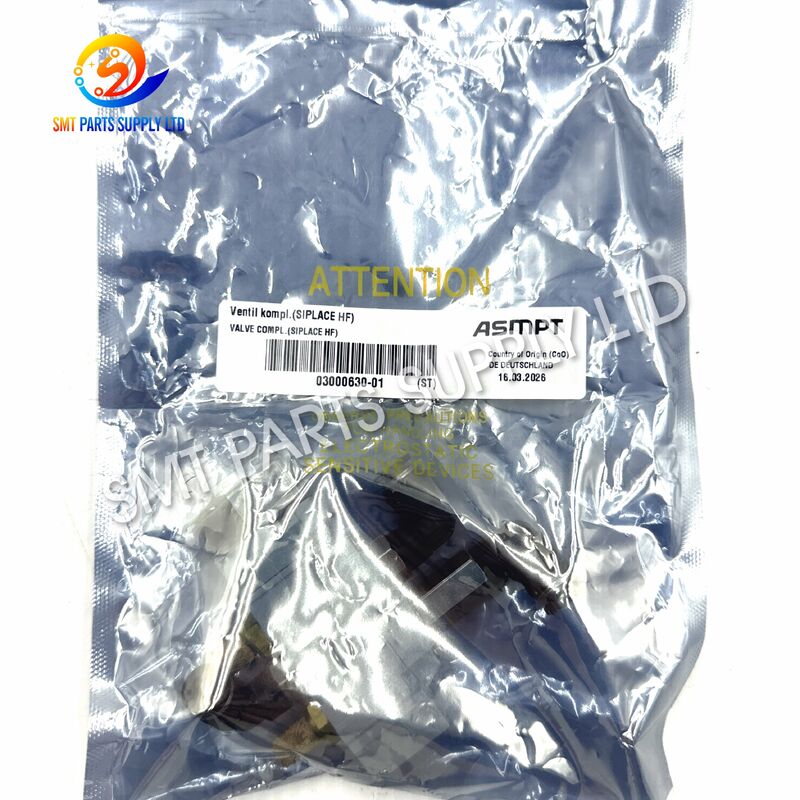

مونتاژ شیر برقی 24VDC ASMPT 03000630-01 SMC SY5120-5LOU-01

مجموعه شیر برقی ASMPT 03000630-01 SMC SY5120-5LOU-01 برای کنترل جهت پنوماتیک در تنظیمات دستگاه ASMPT و SIPLACE SMT سازگار طراحی شده است. این یک فرمان الکتریکی 24VDC از سیستم کنترل ماشین را به سوئیچینگ هوای فشرده کنترل شده تبدیل می‌کند و به مکانیزم پنوماتیک متصل اجازه می‌دهد تا مطابق توالی تولید برنامه‌ریزی‌شده گسترش، جمع‌آوری، رها کردن، گیره، موقعیت یا برگشت را داشته باشد.

پیکربندی SY5120 متعلق به خانواده SMC SY5000 است و از ساختار پنج پورت، دو موقعیت و تک شیر برقی استفاده می کند. کد مدل یک سیم پیچ استاندارد 24VDC، یک اتصال دوشاخه L-type ارائه شده بدون کانکتور جفت، نشانگر یکپارچه و عملکردهای سرکوب، و پورت های کاری 1/8 اینچی A و B را مشخص می کند.

این شیر برای کارخانه های SMT، شرکت های خدمات تجهیزات، تعمیرات ماشین آلات، بخش های تعمیر و نگهداری و توزیع کنندگان قطعات یدکی صنعتی مناسب است. از آنجایی که دریچه های مشابه خارجی می توانند از نظر ولتاژ، اندازه پورت، ورودی الکتریکی، رزوه، طراحی پیلوت، نادیده گرفتن دستی و لوازم جانبی متفاوت باشند، همیشه باید برچسب اصلی کامل قبل از سفارش بررسی شود.

یک ماشین قرار دادن SMT برای تکمیل اقدامات مکانیکی مکرر به کنترل پنوماتیک پایدار بستگی دارد. قبل از اینکه ماشین به ترتیب برنامه ریزی شده خود ادامه دهد، هر حرکت کنترل شده با هوا باید در زمان صحیح انجام شود و به موقعیت مورد نیاز برسد.

پس از سرویس طولانی مدت، شیر ممکن است با آلودگی، خراب شدن سیم پیچ، آسیب اتصال دهنده، سایش آب بندی داخلی، محدودیت جریان اگزوز یا حرکت ناپایدار قرقره مواجه شود. این شرایط می تواند سرعت پاسخ را کاهش دهد و منجر به خطاهای متناوب ماشین شود.

راهنمای عملیاتی رسمی، آماده سازی هوای پاک، از جمله فیلتر هوای بالادست با فیلتراسیون 5 میکرومتر یا ریزتر را توصیه می کند. زهکشی بیش از حد باید با تجهیزات خشک کن یا جداسازی آب مناسب کنترل شود.

زنگ دستگاه به طور خودکار معیوب بودن شیر را تأیید نمی کند. خروجی کنترلر، کانکتور، کابل، منبع هوا، رگولاتور، فیلتر، لوله، سنسور، محرک، صدا خفه کن اگزوز و مجموعه مکانیکی نیز باید بررسی شوند.

یک بازرسی ساختاریافته به تیم های تعمیر و نگهداری کمک می کند تا عیب واقعی را شناسایی کرده و از تعویض قطعات غیر ضروری جلوگیری کنند.

دو دریچه می توانند تقریباً یکسان به نظر برسند در حالی که ویژگی های عملکرد متفاوتی دارند.

داده‌های پیکربندی رسمی SY5000 سری، محرک تک دو حالته، ولتاژ 24VDC، ورودی الکتریکی LO، سرکوبگر نور و نوسانات نوع U و مشخصات پورت کاری 1/8 اینچی را مشخص می‌کند.

خانواده محصولات SY5000 برای سرویس هوا، با محدوده دمای محیط و سیال از -10 درجه سانتیگراد تا 50 درجه سانتیگراد بدون انجماد و تنظیمات تا 0.7 مگاپاسکال مشخص شده است.

مقایسه زیر به تمایز خانواده های متداول فعال سازی SY5000 کمک می کند. پسوند کامل همچنان باید بررسی شود زیرا ممکن است ولتاژ، سبک پلاگین، سرکوبگر، پورت، رشته و گزینه‌ها متفاوت باشد.

مجموعه سوپاپ برای کنترل جهت هوای فشرده در سیستم‌های دستگاه قرارگیری SMT سازگار استفاده می‌شود. یک فرمان الکتریکی دریافت می کند و مسیر هوایی متصل به یک محرک پنوماتیک یا مکانیزم ماشین را کنترل می کند.

بسته به مدار پنوماتیک نصب شده، شیر ممکن است کنترل کند:

عملکرد دقیق قطعه شماره 03000630-01 باید از محل نصب دستگاه، نمودار پنوماتیک، سابقه سرویس یا جزء حذف شده تأیید شود.

این شیر دارای پنج مسیر اصلی پنوماتیک است.

هنگامی که سیم پیچ برق نداشته باشد، شیر در موقعیت عادی خود باقی می ماند. قرقره داخلی پورت منبع فشار را به یک پورت محرک متصل می کند در حالی که پورت محرک مقابل به اگزوز متصل است.

بنابراین مکانیسم پنوماتیک متصل در موقعیت ماشین معمولی خود باقی می ماند یا به سمت آن باز می گردد.

هنگامی که کنترلر 24VDC را تامین می کند:

1. سیم پیچ برقی یک میدان مغناطیسی تولید می کند.
2. مکانیسم خلبان تغییر حالت می دهد.
3. فشار پیلوت قرقره اصلی را حرکت می دهد.
4. سوئیچ مسیرهای هوای داخلی
5. جریان هوا را به درگاه کاری مقابل جریان دهید.
6. هوا از محفظه محرک دیگر تخلیه می شود.
7. مکانیسم متصل تغییر موقعیت می دهد.

وقتی فرمان الکتریکی حذف شد:

1. جریان سیم پیچ متوقف می شود.
2. میدان مغناطیسی فرو می ریزد.
3. بخش خلبان برمی گردد.
4. قرقره اصلی به حالت عادی خود باز می گردد.
5. مسیرهای عرضه و اگزوز به حالت اولیه خود باز می گردند.
6. محرک حرکت برگشت خود را کامل می کند.

چراغ نشانگر به پرسنل تعمیر و نگهداری کمک می کند تا بررسی کنند که آیا شیر برقی فرمان الکتریکی دریافت می کند یا خیر.

سرکوب کننده ولتاژ به کاهش افزایش ولتاژ تولید شده هنگام خاموش شدن سیم پیچ کمک می کند. پیکربندی U به عنوان یک نوع مجهز به نور و غیرقطبی سرکوب کننده موج شناخته می شود.

یک نشانگر روشن تضمین نمی کند که هوا به درستی سوئیچ می شود. فشار هوا ناکافی، آلودگی داخلی، مسدود شدن اگزوز، لوله های آسیب دیده یا انسداد مکانیکی ممکن است همچنان از حرکت محرک جلوگیری کند.

قبل از برداشتن شیر اصلی:

• دستگاه را با استفاده از روش خاموش کردن تأیید شده متوقف کنید.
• برق را در صورت لزوم قطع یا جدا کنید.
• منبع هوای فشرده را ببندید.
• فشار هوای ذخیره شده را آزاد کنید.
• تأیید کنید که مکانیسم های متصل نمی توانند به طور غیرمنتظره حرکت کنند.
• از سیم کشی و لوله اصلی عکس بگیرید.
• هر لوله هوا را قبل از جدا شدن برچسب بزنید.
• برچسب کامل شیر را یادداشت کنید.
• جهت اتصال و موقعیت نصب را بررسی کنید.
• پورت های جایگزین را از گرد و غبار محافظت کنید.

کارکردن لغو دستی می تواند بلافاصله تجهیزات متصل را فعال کند. پرسنل باید قبل از استفاده از ایمن بودن حرکت اطمینان حاصل کنند. پس از تعویض سوپاپ، هوای فشرده ذخیره شده باید کنترل شود و اقدامات لازم برای جلوگیری از حرکت ناگهانی محرک انجام شود.

نکن:

• یک ولتاژ سیم پیچ نادرست اعمال کنید.
• در حالی که مدار تحت فشار است، شیر را نصب کنید.
• درگاه های اگزوز را مسدود کنید.
• اجازه دهید نوار آب بندی بیش از حد وارد شیر شود.
• لوله های A و B را بدون بررسی مدار تعویض کنید.
• دوشاخه را از سیم های آن بکشید.
• لوله یا اتصالات آسیب دیده را کار کنید.
• یک نادیده گرفتن دستی قفل را فعال بگذارید.
• سیم پیچ یا بدنه شیر را اصلاح کنید.
• قبل از آزمایش مکانیسم، تولید خودکار را از سر بگیرید.

راهنمایی رسمی اشاره می کند که انرژی دهی مداوم طولانی مدت می تواند دمای سیم پیچ را افزایش دهد و ممکن است شیر ​​یا تجهیزات اطراف را تحت تأثیر قرار دهد. در مواردی که انرژی طولانی مدت اجتناب ناپذیر است، باید مدیریت گرمای مناسب در نظر گرفته شود.

لطفا ارائه دهید:

1. یک عکس کامل از شیر نصب شده
2. یک عکس نزدیک از برچسب کامل شیر.
3. یک عکس از تجهیزات شماره قطعه 03000630-01.
4. عکسی از دوشاخه برق
5. عکسی که تمام لوله های پنوماتیک را نشان می دهد.
6. عکسی از محل نصب
7. یک عکس از صفحه مدل دستگاه در صورت موجود بودن.

یک شیر نباید فقط به این دلیل انتخاب شود که:

• رنگ بدنه مشابه است.
• اندازه فیزیکی یکسان به نظر می رسد.
• قسمت اول مدل هم همینطوره.
• شکل رابط شبیه به هم به نظر می رسد.
• اتصالات را می توان به درگاه پیچ کرد.
• عکس محصول آنلاین شبیه شیر نصب شده است.

یک اختلاف پسوند کوچک می تواند ولتاژ، نوع دوشاخه، سرکوبگر، رزوه، طراحی پیلوت یا رفتار عملیاتی را تغییر دهد.

قبل از حمل و نقل، بررسی های زیر را می توان با توجه به شرایط نقل شده و الزامات سفارش توافق شده انجام داد.

الزامات تست عملکردی باید قبل از تأیید سفارش توافق شود زیرا تجهیزات لازم و روش های آزمایش ممکن است متفاوت باشد.

خیر. سازگاری به پیکربندی دستگاه و مدار پنوماتیک نصب شده بستگی دارد. لطفاً قبل از سفارش، مدل دستگاه، برچسب اصلی کامل، شماره قطعه، ولتاژ، دوشاخه، ترتیب پورت، اتصالات و موقعیت نصب را تأیید کنید.

کد مدل یک سیم پیچ استاندارد 24VDC را مشخص می کند. خروجی دستگاه هنوز باید قبل از نصب اندازه گیری و تأیید شود تا از عملکرد نادرست یا آسیب الکتریکی جلوگیری شود.

کد LO یک ورودی پلاگین نوع L را بدون اتصال دهنده جفت مشخص می کند. تأیید کنید که آیا سفارش فقط به شیر، یک اتصال دهنده جداگانه، سیم های سرب، اتصالات یا یک مجموعه کامل مخصوص ماشین نیاز دارد یا خیر.

به صورت خودکار نیست. سایر مدل های SY5000 ممکن است ویژگی های تحریک، ولتاژ، کانکتور، پورت، رزوه، پیلوت یا موقعیت خنثی متفاوتی داشته باشند. مدل کامل و الزامات کنترل ماشین باید مطابقت داشته باشد.

لطفا مقدار مورد نیاز، شماره قطعه تجهیزات، مدل شیر کامل، مدل دستگاه، عکس های برچسب شفاف، عکس کانکتور، عکس نصب، شرایط درخواستی، کشور تحویل و تاریخ تحویل مورد انتظار را ارائه دهید.

برای اطلاعات در دسترس بودن، تایید سازگاری، زمان تحویل، قیمت، بسته بندی و اطلاعات حمل و نقل بین المللی با تیم فروش ما تماس بگیرید.

برای دریافت یک نقل قول سریع و دقیق، لطفاً موارد زیر را وارد کنید:

• نام محصول.
• شماره قطعه 03000630-01.
• شیر مدل SY5120-5LOU-01.
• مدل ماشین و شماره سریال.
• مقدار مورد نیاز
• عکس های واضح از شیر اصلی.
• عکس های کانکتور و پورت پنوماتیک.
• شرایط محصول درخواستی
• کشور تحویل
• تاریخ تحویل مورد نیاز

ما از سوالات کارخانه های SMT، شرکت های تعمیر و نگهداری تجهیزات، تعمیرات ماشین آلات، توزیع کنندگان صنعتی و تولید کنندگان الکترونیک در اروپا، آمریکای شمالی، آسیای جنوب شرقی و سایر بازارهای بین المللی استقبال می کنیم.

اطلاعیه علامت تجاری:نام های تجاری و مراجع مدل فقط برای شناسایی محصول و تایید سازگاری استفاده می شود. همه علائم تجاری متعلق به صاحبان مربوطه خود باقی می مانند.
