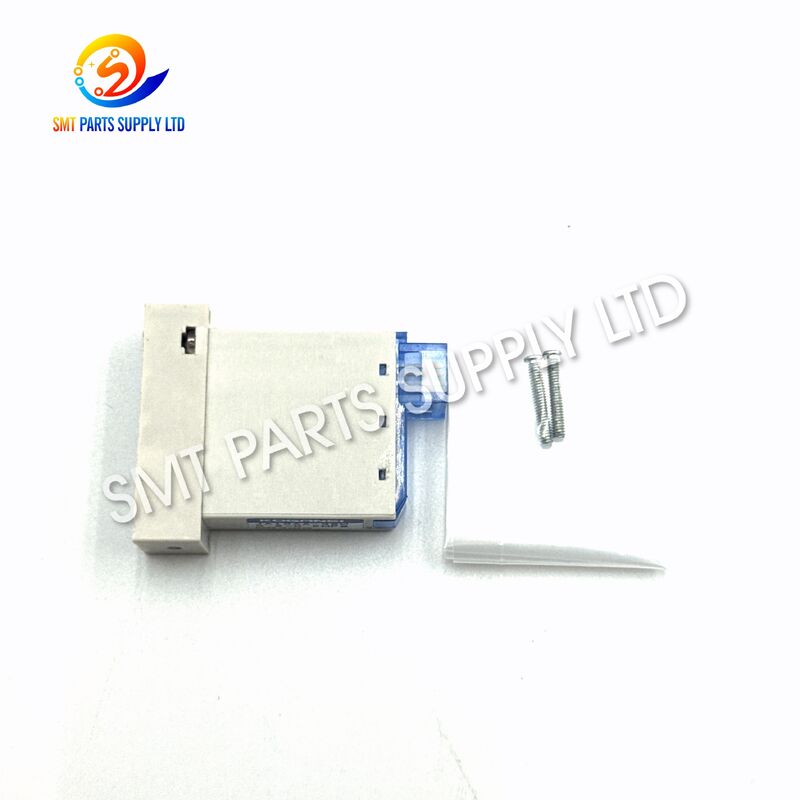

شیر برقی YAMAHA KHY-M7153-101 KOGANEI JA10AA-36W YS24 SMT

شیر برقی YAMAHA KHY-M7153-101 KOGANEI JA10AA-36W YS24 SMT

نام تجاری:	KOGANEI
شماره مدل:	KHY-M7153-101

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین و ژاپن

نام محصول:

شیر برقی پنوماتیک SMT

نام تجاری:

یاماها

سازنده قطعات:

KOGANEI

شماره قطعه ماشین:

KHY-M7153-101

مدل سوپاپ:

JA10AA-36W

سری JA

نوع محصول:

شیر برقی پنوماتیکی

مدل کاربردی اولیه:

مدل های مرتبط:

YG12، YS12، YG12F، YS12F مشروط به تأیید

عملکرد اصلی:

سوئیچینگ مدار هوا و خلاء سر SMT

موقعیت نصب:

منیفولد پنوماتیک سر یا مجموعه مربوط به اجکتور

واسطه:

هوای فشرده

نوع عملیات:

شیر برقی پیلوت داخلی

ولتاژ نامی:

از روی برچسب شیر اصلی تایید کنید

برجسته کردن:

دریچه سولناید YAMAHA SMT

شیر KOGANEI JA10AA-36W

شیر دستگاه SMT YS24

توضیح محصول

شیر برقی YAMAHA KHY-M7153-101 KOGANEI JA10AA-36W YS24 SMT

YAMAHA KHY-M7153-101 KOGANEI JA10AA-36W یک شیر برقی پنوماتیک فشرده است که برای سوئیچینگ مدار هوا در سر دستگاه SMT یا مجموعه پنوماتیک مربوطه طراحی شده است. شماره قطعه دقیق KHY-M7153-101 در درجه اول با تجهیزات YS24 مرتبط است، در حالی که منابع مرتبط KHY-M7153-10 و KHY-M7153-10X نیز در کاربردهای شیر برای ماشین های YG12، YS12، YS24، YG112F و YS یافت می شوند. سازگاری دقیق همیشه باید از روی برچسب شیر نصب شده، بازنگری دستگاه، آرایش منیفولد و پیکربندی کانکتور تأیید شود.

این شیر که در یک ماشین قرار دادن با سرعت بالا نصب می شود، به تعویض جریان هوای پنوماتیک مورد نیاز برای تولید خلاء، رهاسازی خلاء، دمیدن یا سایر عملیات سر قرار دادن کمک می کند. بدنه جمع و جور آن برای فضای نصب محدود مناسب است، در حالی که پاسخ سریع الکتریکی به پنوماتیک از چرخه های برداشتن و قرار دادن قطعات تکراری پشتیبانی می کند. برای تعمیر و نگهداری پیشگیرانه، تعمیر هد یونیت، عیب یابی پنوماتیک و تعویض شیر آسیب دیده یا کند سوئیچ مناسب است.

شناسایی محصول

مورد	اطلاعات
نام محصول	شیر برقی پنوماتیک SMT
شماره قطعه دستگاه	KHY-M7153-101
مدل سوپاپ	KOGANEI JA10AA-36W
سری سوپاپ	سری JA
کاربرد اولیه	دستگاه انتخاب و جابجایی YS24 SMT
مراجع بخش مرتبط	KHY-M7153-10، KHY-M7153-10X
عملکرد اصلی	سوئیچینگ مدار هوا و خلاء پنوماتیک
منطقه نصب	سر جایگذاری، مجموعه اجکتور، منیفولد پنوماتیک یا مکانیزم سر مربوطه
دسته بندی محصول	قطعات ماشین آلات SMT
واحد عرضه	یک تکه
وضعیت عرضه	اصل جدید یا درجه عرضه دیگر طبق نقل قول
الزامات سازگاری	شماره قطعه، علامت سوپاپ، کانکتور، ولتاژ و موقعیت منیفولد را تأیید کنید

علت

یک شیر برقی SMT به طور مکرر در حین برداشت، حمل و نقل، تراز، قرار دادن و رهاسازی قطعه کار می کند. از آنجایی که تعداد زیادی سیکل سوئیچینگ را انجام می دهد، عملکرد سوپاپ ممکن است به تدریج به دلیل سایش داخلی، آلودگی، خرابی الکتریکی یا نشت در جای دیگر مدار پنوماتیک کاهش یابد.

هشدار ماشین همیشه به این معنی نیست که خود شیر از کار افتاده است. فیلتر هوا، ژنراتور خلاء، لوله، نازل، آب بندی منیفولد، کانکتور، سیم کشی و سیگنال کنترل نیز باید قبل از تعویض بازرسی شوند.

مشکلات رایج و علل احتمالی

علامت ماشین	علت احتمالی مربوط به دریچه	سایر موارد برای بازرسی
جمع آوری قطعات ناپایدار	سوئیچ آهسته سوپاپ یا نشتی داخلی	نازل، فیلتر خلاء، شیلنگ، اجکتور، ارتفاع پیکاپ
سطح خلاء کم	دریچه کاملا باز نمی شود	فشار هوا، ژنراتور خلاء، آب بندی منیفولد، لوله مسدود شده
ریزش جزء در حین حرکت	کنترل متناوب هوا یا پاسخ تاخیری	سایش نازل، تنظیمات قطعات، کابل سر، سنسور خلاء
انتشار ضعیف جزء	مدار اگزوز یا دمش به درستی سوئیچ نمی شود	فشار ضربه، مسیر اگزوز، آلودگی نازل
خطای پیکاپ مکرر	پاسخ سوپاپ پس از گرم شدن ناسازگار می شود	سیم پیچ، کانکتور، سیگنال خروجی دستگاه، کیفیت هوا
بدون عمل پنوماتیک	سیم پیچ سیگنال کنترل را دریافت نمی کند یا به آن پاسخ نمی دهد	هارنس، خروجی درایور، پین های رابط، فیوز ماشین
نشت مداوم هوا	مهر و موم دریچه داخلی یا واشر منیفولد ممکن است آسیب دیده باشد	اتصالات لوله، آب بندی زیر پایه، شیرهای مجاور
سوپاپ به صورت دستی کار می کند اما به صورت خودکار کار نمی کند	مشکل کنترل برق یا سیم کشی	برد خروجی دستگاه، تداوم کابل، قطبیت کانکتور
شیر جدید قابل نصب نیست	بازنگری دریچه یا چیدمان منیفولد نادرست	شماره قطعه قدیمی، سوراخ های نصب، جهت پورت، نوع کانکتور
سوپاپ نویز می شود	تامین هوای ناپایدار یا آلودگی داخلی	رگولاتور، خشک کن هوا، عنصر فیلتر، پیچ های نصب

چرا عملکرد سوپاپ ممکن است کاهش یابد

علت	تاثیر بر عملکرد
رطوبت هوای فشرده	ممکن است باعث خوردگی، چسبندگی یا حرکت نامنظم شود
آلودگی گرد و غبار یا روغن	می تواند مسیرهای داخلی را محدود کند و بر آب بندی تأثیر بگذارد
استفاده طولانی مدت با چرخه بالا	به تدریج مهر و موم و قطعات متحرک می پوشد
فشار کاری نادرست	می تواند سوئیچینگ ضعیف، تاخیری یا ناپایدار ایجاد کند
پین های اتصال آسیب دیده	باعث تماس متناوب الکتریکی می شود
ولتاژ سیم پیچ نادرست	ممکن است از عملکرد جلوگیری کند یا به سیم پیچ آسیب برساند
پیچ های منیفولد شل	نشتی خارجی و جریان هوای ناپایدار ایجاد می کند
واشر یا O-ring آسیب دیده	اجازه می دهد تا فشار یا خلاء بین شیر و منیفولد کاهش یابد
کد شیر اشتباه	ممکن است منطق پورت یا ویژگی های الکتریکی متفاوتی ایجاد کند
جهت نصب نادرست	می تواند مسیرهای تغذیه، خروجی و اگزوز را به اشتباه وصل کند

راه حل

جایگزینی یک سوپاپ خراب KHY-M7153-101 با یک واحد JA10AA-36W که به درستی منطبق شده است می تواند به بازیابی عملکرد سوئیچینگ پنوماتیک مورد نظر مدار هوای محل قرارگیری کمک کند.

جایگزینی که به درستی انتخاب شده باشد ممکن است به بهبود پاسخ خلاء، پایداری پیکاپ قطعه، زمان رهاسازی و ثبات عملکرد دستگاه کمک کند. با این حال، تعویض باید تنها پس از بررسی کامل مدار پنوماتیک و الکتریکی کامل شود.

فرآیند عیب یابی و جایگزینی توصیه شده

مرحله	اقدام	هدف
1	مدل و شماره سریال دستگاه را یادداشت کنید	تولید ماشین صحیح را شناسایی می کند
2	علامت گذاری کامل شیر قدیمی را بخوانید	JA10AA-36W و هرگونه اطلاعات پسوندی را تأیید می کند
3	شماره قطعه دستگاه KHY-M7153-101 را تأیید کنید	از سردرگمی با نسخه های KHY-M7153-00 یا KHY-M7153-01 جلوگیری می کند
4	از کانکتور و منیفولد عکس بگیرید	جهت سیم کشی و پیکربندی نصب را تأیید می کند
5	فشار هوا و کیفیت هوا را بررسی کنید	مشکلات طرف عرضه را رد می کند
6	لوله، نازل، فیلتر و اجکتور را بررسی کنید	نشتی یا انسداد خارج از شیر را پیدا می کند
7	سیگنال خروجی دستگاه را تست کنید	تأیید می کند که شیر ولتاژ کنترل صحیح را دریافت می کند
8	جایگزین را از نظر فیزیکی مقایسه کنید	ابعاد، پورت ها، پیچ ها، مهر و موم ها و کانکتور را بررسی می کند
9	با واشر صحیح نصب کنید	از نشت منیفولد جلوگیری می کند
10	تست های پیکاپ و رهاسازی را اجرا کنید	عملکرد پایدار را قبل از شروع مجدد تولید تأیید می کند

مزایای عملیاتی

بهره مند شوند	ارزش عملی
نصب فشرده	مناسب برای فضای محدود داخل مجموعه های سر SMT
کنترل پنوماتیکی سریع	از عملیات برداشت و قرار دادن مکرر پشتیبانی می کند
سوئیچینگ جریان هوا پایدار	به حفظ عملکردهای خلاء و دمیدن ثابت کمک می کند
شناسایی ویژه ماشین	KHY-M7153-101 تطبیق بخش تعمیر و نگهداری را ساده می کند
ساخت و ساز قابل تعویض	نیاز به تعویض یک مجموعه پنوماتیک بزرگتر را کاهش می دهد
پشتیبانی تعمیر و نگهداری	برای سرویس های برنامه ریزی شده و تعمیر ماشین های اضطراری مفید است
علامت سوپاپ را پاک کنید	JA10AA-36W به تأیید بصری قبل از سفارش کمک می کند
عرضه انفرادی	مناسب برای نگهداری انبارهای جایگزین حیاتی

مشخصات

مشخصات محصول خاص ماشین

مشخصات	جزئیات
مرجع برند	یاماها
سازنده قطعات پنوماتیک	KOGANEI
شماره قطعه دستگاه	KHY-M7153-101
مدل شیر پنوماتیک	JA10AA-36W
نوع جزء	شیر برقی پنوماتیک داخلی
کاربرد ماشین اولیه	دستگاه انتخاب و جابجایی YS24 SMT
خانواده ماشین آلات مرتبط	YG12، YS12، YS24، YG12F، و YS12F مشروط به تأیید شماره قسمت
رسانه عامل اصلی	هوای فشرده
عملکرد ماشین اصلی	تعویض مدارهای هوا، تولید خلاء، اگزوز یا دمش
روش نصب	نصب منیفولد یا زیر پایه مخصوص ماشین
اتصال برق	اتصال دهنده یا چیدمان سرب مخصوص ماشین
پیکربندی پورت	دریچه حذف شده را تأیید کنید
ولتاژ نامی	از روی برچسب شیر اصلی و مدار ماشین تایید کنید
فشار عملیاتی	مشخصات دستگاه و برچسب دقیق شیر را دنبال کنید
روغن کاری	الزامات تعمیر و نگهداری سازنده تجهیزات را دنبال کنید
بسته	بسته بندی فردی محافظ
حداقل مقدار سفارش	یک تکه
بازرسی قبل از حمل و نقل	شماره قطعه و بازرسی وضعیت بصری
گارانتی	با توجه به شرایط عرضه و نقل قول تایید شده

داده های مرجع سری KOGANEI JA

KOGANEI سری JA را به عنوان یک پلت فرم شیر برقی باریک و فشرده با عرض دریچه تقریباً 10.5 میلی متر توصیف می کند. این سری از چندین پیکربندی پنوماتیکی، از جمله ترتیبات دو پورت، سه پورت، پنج پورت و سه پورت پشت سر هم پشتیبانی می‌کند. مشخصات دقیق JA10AA-36W همچنان باید از محصول نصب شده تأیید شود زیرا پسوندهای مخصوص ماشین می توانند الزامات الکتریکی یا نصب سفارشی را نشان دهند.

آیتم مرجع سری JA	مرجع در سطح کاتالوگ
رسانه عامل	هوا
اصل عملیات	نوع خلبان داخلی
فشار کاری سری	تقریباً 0.2-0.7 مگاپاسکال
فشار ثابت سری	تقریبا 1.05 مگاپاسکال
دمای عملیاتی سری	تقریباً 5-50 درجه سانتیگراد
روغن کاری	به طور کلی برای سری کاتالوگ مورد نیاز نیست
جهت نصب	کاتالوگ سری اجازه نصب انعطاف پذیر را می دهد
ولتاژ استاندارد کاتالوگ	DC24V
محدوده ولتاژ کاتالوگ استاندارد	DC21.6–26.4V
مصرف برق استاندارد کاتالوگ	تقریبا 0.5 وات
مصرف جریان کم	تقریبا 0.25 وات
عرض سوپاپ	تقریبا 10.5 میلی متر
ترتیبات پورت سری موجود	دو پورت، سه پورت، پنج پورت و سه پورت پشت سر هم
منابع مناسب معمولی	φ4، φ6، یا Rc1/8 بسته به پیکربندی
مرجع مواد اصلی بدنه	آلیاژ آلومینیوم آنودایز شده
مرجع مواد مهر و موم	لاستیک مصنوعی

مقادیر بالا به جای ضمانت برای هر شیر ماشین سفارشی شده JA10AA-36W، مرجع کاتالوگ سری JA هستند. انتخاب نهایی باید بر اساس علامت گذاری کامل شیر قدیمی و پیکربندی ماشین باشد. اطلاعات کاتالوگ رسمی سری JA، هوا را به‌عنوان متوسط، عملیات پایلوت داخلی، محدوده فشار عملیاتی 0.2-0.7 مگاپاسکال، ولتاژ استاندارد DC24V و پیکربندی‌های چند پورت فهرست می‌کند.

اطلاعیه مهم مدل-کد

کاراکترهای "36W" درJA10AA-36Wباید به عنوان بخشی از تعیین مدل کامل شیر در نظر گرفته شود. آنها نباید به طور خودکار به عنوان توان الکتریکی 36 وات تفسیر شوند.

قبل از نصب، تأیید کنید:

مورد تاییدیه	اطلاعات مورد نیاز
علامت گذاری کامل دریچه	JA10AA-36W
شماره قطعه دستگاه	KHY-M7153-101
ولتاژ سیم پیچ	از نقشه اصلی شیر یا ماشین الکتریکی بخوانید
شکل رابط	باید با مهار موجود مطابقت داشته باشد
جهت کابل	باید متناسب با فضای نصب اصلی باشد
ترتیب بندر	باید با منیفولد اصلی هماهنگ شود
موقعیت لغو دستی	باید با الزامات دسترسی به سرویس مطابقت داشته باشد
ایستگاه شیر	مکان دقیق را در منیفولد سر تأیید کنید
الگوی واشر	باید با همه پورت های منیفولد مطابقت داشته باشد
بازنگری ماشین	با استفاده از شماره سریال دستگاه تأیید کنید

برنامه

شیر برقی KHY-M7153-101 JA10AA-36W در سیستم پنوماتیک ماشین SMT استفاده می شود که در آن سیگنال کنترل الکتریکی باید به سرعت هوای فشرده را بین مسیرهای مختلف پنوماتیک تغییر دهد.

حوزه های کاربردی اولیه

برنامه	عملکرد سوپاپ
سر جایگذاری SMT	عملکرد پنوماتیک مورد نیاز در حین برداشت یا رهاسازی را کنترل می کند
مدار تولید خلاء	هوا را به یا از سیستم اجکتور خلاء هدایت می کند
مدار آزادسازی خلاء	به آزادسازی سریع جزء قرار داده شده کمک می کند
مدار باد-هوا	هوای مثبت مورد استفاده در هنگام انتشار نازل یا جزء را کنترل می کند
منیفولد پنوماتیک سر	به عنوان یک ایستگاه شیر در یک گروه سوپاپ فشرده عمل می کند
تعمیر و نگهداری ماشین	جایگزین یک شیر نشتی، آسیب دیده، کند یا از کار افتاده الکتریکی می شود
انبار قطعات یدکی پیشگیرانه	زمانی که یک شیر بحرانی از کار می افتد، زمان از کار افتادگی را کاهش می دهد
نوسازی یونیت سر	عملکردهای پنوماتیک را در حین تعمیرات اساسی سر باز می کند

راهنمای سازگاری ماشین

مدل ماشین	وضعیت سازگاری
YS24	برنامه اصلی مرتبط با KHY-M7153-101
YS12	خانواده شیرهای KHY-M7153-10 یا KHY-M7153-10X مرتبط؛ تایید قسمت دقیق
YG12	کاربرد خانواده شیرهای مرتبط. بررسی دقیق قطعه و منیفولد
YG12F	کاربرد خانواده شیرهای مرتبط. تایید لازم است
YS12F	کاربرد خانواده شیرهای مرتبط. تایید لازم است
ماشین های دیگر	فقط از روی ظاهر سفارش نکنید. جزئیات شیر قدیمی را ارائه دهید

مرجع دقیق KHY-M7153-101 به طور خاص به عنوان شیر YS24 ذکر شده است، در حالی که دریچه های JA10AA-36W با ارجاعات KHY-M7153-10 یا KHY-M7153-10X نیز برای چندین مدل دستگاه YG و YS به بازار عرضه می شوند. ایمن ترین روش سفارش، مطابقت با شماره قطعه کامل و عکس شیر قدیمی به جای تکیه بر خانواده دستگاه است.

خریداران مناسب

نوع خریدار	نیاز معمولی
کارخانه تولید SMT	تعویض اضطراری دستگاه متوقف شده
سازنده EMS	موجودی لوازم یدکی پیشگیرانه
شرکت تعمیر و نگهداری SMT	تعمیر و نوسازی مجموعه های سر
فروشنده تجهیزات مستعمل	آماده سازی ماشین قبل از فروش مجدد
توزیع کننده قطعات SMT	سهام برای تقاضای مکرر مشتری
تیم خدمات فنی	عیب یابی سیستم پنوماتیک
وارد کننده خارج از کشور	خرید قطعات یدکی SMT تلفیقی

چگونه کار می کند

یک شیر برقی یک فرمان کنترل الکتریکی را به سوئیچینگ پنوماتیک تبدیل می کند. در یک ماشین قرار دادن SMT، زمانی که نیاز به خلاء، رها کردن، دمیدن یا سایر عملیات هوا باشد، کنترل کننده یک سیگنال ولتاژ ارسال می کند.

توالی عملیاتی

مرحله	عملکرد سوپاپ	نتیجه ماشین
1. آماده به کار	سوپاپ در موقعیت پنوماتیک پیش فرض خود باقی می ماند	مدار هوا منتظر فرمان بعدی دستگاه است
2. سیگنال الکتریکی	دستگاه ولتاژ را به سیم پیچ برقی می فرستد	میدان مغناطیسی ایجاد می شود
3. حرکت درونی	مکانیسم پیستون و خلبان حرکت می کنند	گذرگاه داخلی اصلی تغییر موقعیت می دهد
4. تعویض هوا	مسیرهای تامین، خروجی یا اگزوز متصل هستند	هوا به مدار سر مورد نیاز می رسد
5. عمل وکیوم یا ضربه	اجکتور یا خروجی پنوماتیک پاسخ می دهد	نازل جزء را می گیرد یا رها می کند
6. حذف سیگنال	برق سیم پیچ برداشته یا سوئیچ می شود	دریچه به حالت فرمان برمی گردد یا تغییر می کند
7. چرخه مکرر	این فرآیند در طول تولید تکرار می شود	اجزاء به طور مداوم مدیریت می شوند

سری JA شامل ترتیبات پورت و موقعیت مختلف است. بنابراین منطق جریان هوای داخلی شیر تعویض باید با واحد اصلی مطابقت داشته باشد. دریچه ای با اندازه خارجی مشابه اما عملکرد داخلی متفاوت ممکن است دستگاه را به درستی کار نکند.

ارتباط با سیستم سر SMT

جزء مرتبط	رابطه با شیر
نازل	اثر خلاء یا رهاسازی کنترل شده توسط مدار پنوماتیک را دریافت می کند
اجکتور خلاء	در صورت تامین هوای فشرده، خلاء ایجاد می کند
سنسور خلاء	تشخیص می دهد که آیا خلاء پیکاپ کافی به دست آمده است یا خیر
لوله هوا	فشار یا خلاء را بین قطعات انتقال می دهد
فیلتر کنید	به جلوگیری از ورود آلاینده ها به شیر و اجکتور کمک می کند
منیفولد	هوای فشرده را بین چندین دریچه توزیع می کند
برد کنترل سر	فرمان سوئیچینگ الکتریکی را ارسال می کند
مهار و رابط	ولتاژ را از مدار کنترل به سیم پیچ حمل می کند

نحوه انتخاب

انتخاب صحیح شیر ضروری است زیرا نسخه‌های مختلف KHY-M7153 ممکن است بدنه‌های مشابهی داشته باشند اما کاربردهای دستگاه، مشخصات سیم پیچ، اتصالات یا عملکردهای پنوماتیک متفاوتی داشته باشند.

چک لیست انتخاب

نقطه انتخاب	چه چیزی را تایید کنیم	چرا مهم است
شماره قطعه دستگاه	KHY-M7153-101	مهمترین شناسه برای تعمیر و نگهداری ماشین
مدل شیر	JA10AA-36W	علامت گذاری اجزای پنوماتیکی را تأیید می کند
مدل ماشین	YS24 یا مدل مرتبط دیگری	از نصب در دستگاه پشتیبانی نشده جلوگیری می کند
شماره سریال ماشین	شماره سریال کامل	به شناسایی تولید و بازبینی ماشین کمک می کند
عکس شیر قدیمی	جلو، عقب، بالا، رابط و برچسب	اجازه مقایسه فیزیکی را می دهد
رابط	شکل، تعداد پین، جهت کلید	از عدم تطابق الکتریکی جلوگیری می کند
ولتاژ سیم پیچ	برچسب اصلی یا نقشه مدار	از سیم پیچ و خروجی کنترل محافظت می کند
موقعیت منیفولد	ایستگاه سوپاپ دقیق	عملکرد و ترتیب پورت را تأیید می کند
الگوی واشر	تعداد و موقعیت معابر هوا	از نشتی یا مسدود شدن پورت ها جلوگیری می کند
موقعیت پیچ	فاصله سوراخ نصب و طول پیچ	نصب ایمن را تضمین می کند
جهت کابل	چپ، راست، بالا یا پایین	از تداخل داخل سر جلوگیری می کند
وضعیت عرضه	اصل نو، استفاده شده یا سازگار	قیمت، گارانتی و عمر مورد انتظار را تعیین می کند
مقدار مورد نیاز	مقدار نگهداری و ذخیره ایمنی	از برنامه ریزی تولید پشتیبانی می کند
مهلت تحویل	حمل و نقل استاندارد یا فوری	ترتیب تدارکات مناسب را می دهد

فقط از روی ظاهر انتخاب نکنید

دو دریچه ممکن است تقریباً یکسان به نظر برسند اما متفاوت باشند:

تفاوت احتمالی	خطر انتخاب نادرست
ولتاژ سیم پیچ	شیر ممکن است کار نکند یا آسیب دیده باشد
منطق پنوماتیک داخلی	عملکردهای خلاء و اگزوز ممکن است معکوس شوند
تخصیص پین رابط	سیگنال ماشین ممکن است به سیم پیچ صحیح نرسد
الگوی پورت منیفولد	نشت هوا یا مسدود شدن جریان هوا ممکن است رخ دهد
جهت کابل	ممکن است دریچه در فضای موجود جا نگیرد
طراحی لغو دستی	دسترسی به سرویس ممکن است محدود شود
بازبینی شماره قسمت	نرم افزار ماشین یا پیکربندی هد ممکن است متفاوت باشد
ضخامت مهر و موم	نشتی منیفولد ممکن است پس از نصب رخ دهد

اطلاعات مورد نیاز برای یک نقل قول دقیق

لطفا هنگام ارسال درخواست اطلاعات زیر را ارائه دهید:

اطلاعات مورد نیاز	مثال
مدل ماشین	YS24
شماره سریال ماشین	شماره کامل از پلاک دستگاه
شماره قطعه دستگاه	KHY-M7153-101
مدل سوپاپ	KOGANEI JA10AA-36W
مقدار مورد نیاز	1، 2، 5 یا بیشتر قطعه
شرط لازم	اصل جدید یا درجه درخواستی دیگر
کشور مقصد	کشور و کد پستی
عکس شیرآلات قدیمی	تصاویر برچسب و رابط را پاک کنید
شرح خطا	خلاء کم، نشتی، بدون سوئیچینگ یا پاسخ متناوب
شرط تحویل	حمل و نقل استاندارد یا تعویض فوری

راهنمای نصب

نصب باید توسط پرسنل تعمیر و نگهداری واجد شرایط پس از توقف، جداسازی و کاهش فشار تجهیزات انجام شود.

روش نصب

مرحله	دستورالعمل
1	دستگاه را طبق روش تعمیر و نگهداری تایید شده متوقف کنید
2	جریان برق و هوای فشرده را قطع کنید
3	فشار باقیمانده را از سیستم پنوماتیک آزاد کنید
4	موقعیت سوپاپ قدیمی، جهت رابط و ترتیب لوله را یادداشت کنید
5	کانکتور برق را بدون کشیدن کابل جدا کنید
6	پیچ های نصب سوپاپ را به طور یکنواخت باز کنید
7	سطح منیفولد، واشر و مجاری هوا را بررسی کنید
8	قبل از نصب شیرهای قدیمی و جدید را مقایسه کنید
9	واشر صحیح را در جهت صحیح نصب کنید
10	پیچ های نصب را به طور یکنواخت بدون نیروی بیش از حد محکم کنید
11	مهار را دوباره وصل کنید و درگیری ایمن را تأیید کنید
12	فشار هوا را بازگردانید و نشتی را بررسی کنید
13	برق دستگاه را بازیابی کنید و یک آزمایش خروجی دستی انجام دهید
14	تست های پیکاپ، انتقال و رهاسازی را با سرعت کم انجام دهید
15	قبل از بازگشت به تولید عادی، عملکرد پایدار را تأیید کنید

توصیه های تعمیر و نگهداری

مورد تعمیر و نگهداری	اقدام توصیه شده
فیلتر هوای فشرده	با توجه به فواصل تعمیر و نگهداری کارخانه بازرسی و تعویض کنید
خشک کن هوا	عملکرد صحیح را تأیید کنید و رطوبت را تخلیه کنید
لوله	ترک خوردگی، پیچ خوردگی، اتصالات شل یا آلودگی را بررسی کنید
واشر منیفولد	در صورت سخت شدن، آسیب دیدگی یا تغییر شکل، تعویض کنید
کانکتور برق	تمیز، کاملا درج شده و عاری از پین های شل نگه دارید
دریچه بیرونی	عاری از شار، روغن، گرد و غبار و باقیمانده مایع پاک کننده نگهداری شود
فیلتر خلاء	قبل از اینکه فرض کنید شیر از کار افتاده است، آن را تمیز یا تعویض کنید
وضعیت نازل	سایش، انسداد و سطح آب بندی را بررسی کنید
موجودی یدکی	حداقل یک دریچه تایید شده برای ماشین های تولید حیاتی نگه دارید
سوابق تعمیر و نگهداری	تاریخ تعویض، شماره دستگاه و علائم خرابی را ثبت کنید

تایید کیفیت و سفارش

برای کاهش سفارشات نادرست، شیر باید با استفاده از دستگاه و شناسایی اجزای پنوماتیک بررسی شود.

تایید قبل از ارسال

نقطه بازرسی	روش تایید
شماره قطعه	مقایسه با سفارش خرید
مدل سوپاپ	برچسب JA10AA-36W را بررسی کنید
شرایط خارجی	بازرسی بصری
وضعیت اتصال دهنده	پین ها، محفظه و کابل را بررسی کنید
سطح نصب	آسیب دیدگی را بررسی کنید
بسته بندی	بسته بندی محافظ فردی
مقدار	قبل از اعزام بشمار
اطلاعات سازگاری مشتری	مقایسه با دستگاه ارائه شده و جزئیات قطعات قدیمی

استراتژی قطعات یدکی توصیه شده

برای کارخانه هایی که از چندین ماشین از یک مدل استفاده می کنند، نگهداری مقدار کمی از شیرهای تایید شده می تواند زمان انتظار را در طول یک خرابی غیر منتظره پنوماتیک کاهش دهد. مقدار موجودی توصیه شده باید بر اساس تعداد ماشین، ساعات تولید، فرکانس خرابی تاریخی، زمان تحویل تامین کننده و اهمیت خط تولید باشد.

سوالات متداول

1. آیا KHY-M7153-101 همان KHY-M7153-10 است یا KHY-M7153-10X؟

این ارجاعات متعلق به یک خانواده دریچه‌های نزدیک به هم هستند، اما نباید به طور خودکار به‌عنوان کاملاً قابل تعویض در نظر گرفته شوند. علامت گذاری کامل شیر، مدل دستگاه، کانکتور، موقعیت منیفولد، مشخصات سیم پیچ و ترتیب پورت پنوماتیک را تأیید کنید. قبل از سفارش گرفتن عکس از شیر نصب شده اکیداً توصیه می شود.

2. کدام دستگاه SMT از شیر KHY-M7153-101 JA10AA-36W استفاده می کند؟

KHY-M7153-101 در درجه اول با دستگاه انتخاب و جابجایی YS24 SMT مرتبط است. مراجع مرتبط KHY-M7153-10 و KHY-M7153-10X JA10AA-36W نیز ممکن است در برنامه های YG12، YS12، YS24، YG12F، و YS12F ظاهر شوند، اما سازگاری دقیق باید تأیید شود.

3. آیا "36W" به این معنی است که شیر 36 وات مصرف می کند؟

هیچ نتیجه ای در مورد مصرف برق نباید از پسوند "36W" به تنهایی انجام شود. این بخشی از مدل کامل JA10AA-36W است. قبل از نصب، ولتاژ نامی واقعی و مشخصات الکتریکی را از روی برچسب اصلی شیر، نقشه ماشین یا مستندات فنی تایید شده تأیید کنید.

4. آیا این شیر می تواند مشکلات خلاء کم یا خطای پیکاپ را حل کند؟

هنگامی که شیر اصلی دارای نشتی داخلی، کند سوئیچینگ، آلودگی، خرابی سیم پیچ یا عملکرد ناپایدار باشد، ممکن است مشکل را حل کند. با این حال، خلاء کم می تواند به دلیل مسدود شدن نازل، فیلتر فرسوده، لوله آسیب دیده، واشر نشتی، اجکتور ضعیف، ارتفاع نادرست پیکاپ یا مشکل سنسور ایجاد شود.

5. قبل از دریافت پیشنهاد چه اطلاعاتی باید ارائه شود؟

لطفاً مدل دستگاه، شماره سریال، شماره قطعه KHY-M7153-101، علامت‌گذاری شیر JA10AA-36W، مقدار مورد نیاز، شرایط عرضه ترجیحی، کشور مقصد، و عکس‌های واضح از برچسب شیر قدیمی، کانکتور، جهت کابل، سطح منیفولد و موقعیت نصب را ارسال کنید.

تماس با ما

برای قیمت، در دسترس بودن، تأیید سازگاری و تحویل بین المللی، لطفاً اطلاعات دستگاه خود و عکس های قدیمی شیر را با استعلام خود ارسال کنید.

برای تأیید سریعتر، شامل موارد زیر است:

مدل ماشین + شماره سریال ماشین + شماره قطعه + مدل شیر + تعداد + کشور تحویل

برچسب ها:

قطعات ماشین SMT

قطعات SMT

فیدر SMT

نازل SMT

راننده موتور سروو

قطعات تغذیه SMT

قطعات یدکی AI

نوار نقاله SMT

قطعات ماشین چاپ صفحه

جرقه کالیبراسیون فیدر

محصولات ضد استاتیک

تجهیزات مونتاژ SMT

قطعات ماشین SMT

قطعات SMT

فیدر SMT

نازل SMT

راننده موتور سروو

قطعات تغذیه SMT

قطعات یدکی AI

نوار نقاله SMT

قطعات ماشین چاپ صفحه

جرقه کالیبراسیون فیدر

محصولات ضد استاتیک

تجهیزات مونتاژ SMT

جزئیات محصولات

شیر برقی YAMAHA KHY-M7153-101 KOGANEI JA10AA-36W YS24 SMT

دریچه سولناید YAMAHA SMT

شیر KOGANEI JA10AA-36W

شیر دستگاه SMT YS24

لوازم جانبی smt

قطعات سوار سطح,قطعات smt

قطعات سوار سطح

Spline توپ پاناسونیک N510064708AA H8 White Mark برای NPM 8-Head

میله سر نازل 2 شفت YAMAHA KLW-M711S-B20 برای YSM10 YSM20R
