YAMAHA KLW-M917H-00 تسمه نقاله دقیق برای دستگاه نصب YSM20 SMT با کاربرد مخصوص دستگاه، حمل و نقل پایدار PCB و جایگزینی عملی

YAMAHA KLW-M917H-00 تسمه نقاله دقیق 1 برای دستگاه مونتاژ SMT YSM20

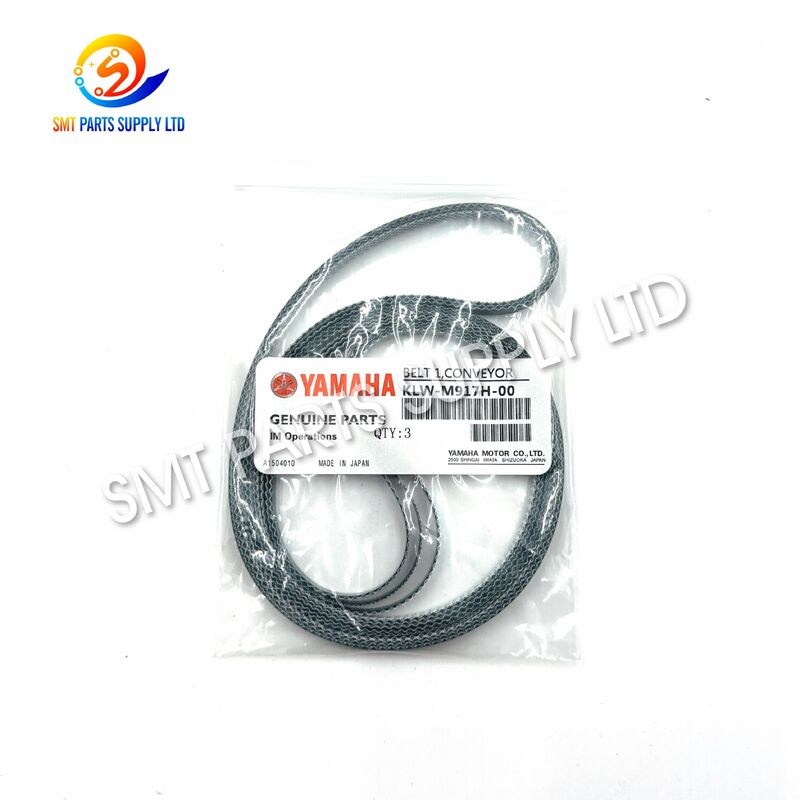

KLW-M917H-00 BELT 1, CONVEYOR یک قطعه حمل و نقل مخصوص دستگاه است که برای سیستم نقاله PCB تجهیزات قرارگیری SMT YSM20 توسعه یافته است. این تسمه که در مجموعه ریل نقاله نصب می شود، از بردهای مدار چاپی پشتیبانی کرده و آنها را به آرامی در مراحل بارگیری، موقعیت یابی، قرارگیری و تخلیه منتقل می کند.

در طول تولید مداوم الکترونیک، تسمه های نقاله در معرض حرکت مکرر، اصطکاک سطح، کشش مکانیکی، آلودگی و تغییرات حرارتی قرار می گیرند. تسمه فرسوده یا با کشش نادرست ممکن است باعث لغزش PCB، حمل و نقل ناپایدار، کج شدن برد، هشدارهای مکرر نقاله یا وقفه های غیرمنتظره تولید شود.

جایگزینی قطعه آسیب دیده با تسمه نقاله KLW-M917H-00 انتخاب شده صحیح، به بازیابی حمل و نقل پایدار PCB بدون نیاز به تعویض کل مجموعه نقاله کمک می کند. این محصول برای تولیدکنندگان الکترونیک، کارخانه های EMS، بخش های نگهداری SMT، شرکت های تعمیر تجهیزات و توزیع کنندگان قطعات یدکی بین المللی مناسب است.

برای انتخاب دقیق، مشتریان باید قبل از سفارش، مدل دستگاه، شماره سریال تجهیزات، موقعیت نقاله، علامت گذاری تسمه اصلی و ابعاد فیزیکی را تأیید کنند.

تسمه نقاله یک قطعه مکانیکی مصرفی است. وضعیت آن به تدریج در طول عملکرد مداوم دستگاه تغییر می کند. عوامل متعددی ممکن است عمر کاری آن را کوتاه کرده یا عملکرد نقاله را کاهش دهند.

تسمه به طور مکرر در اطراف قرقره های نقاله در طول بارگیری و تخلیه PCB گردش می کند. خم شدن و اصطکاک مداوم ممکن است به تدریج انعطاف پذیری، چسبندگی سطح و پایداری ابعادی را کاهش دهد.

کشش بیش از حد بار روی تسمه، قرقره ها، بلبرینگ ها و موتور نقاله را افزایش می دهد. کشش ناکافی ممکن است باعث لغزش، تاخیر در حرکت PCB، خطاهای ردیابی یا حمل و نقل ناپایدار شود.

گرد و غبار، گریس، باقی مانده چسب، ذرات شار، خمیر لحیم، قطعات کامپوننت یا مواد شیمیایی تمیز کننده نامناسب ممکن است بر سطح تسمه تأثیر گذاشته و پایداری حمل و نقل را کاهش دهد.

قرقره یا ریل نامنظم ممکن است تسمه را به یک سمت فشار دهد. این می تواند باعث سایش نامنظم لبه، اصطکاک غیرعادی، تغییر شکل تسمه و حرکت ناپایدار PCB شود.

پیچ های کوچک، پایه های کامپوننت، قطعات PCB، نوار، زباله های بسته بندی و سایر اشیاء خارجی ممکن است بین تسمه و قرقره گیر کنند.

قرار گرفتن طولانی مدت در معرض گرما، نور مستقیم خورشید، ازن، رطوبت، روغن یا مواد شیمیایی نامناسب ممکن است در طول عملیات یا ذخیره سازی بر مواد تسمه تأثیر بگذارد.

دو تسمه نقاله ممکن است شبیه به هم به نظر برسند اما دارای محیط، عرض، ضخامت، ساختار سطح یا موقعیت نصب متفاوتی باشند. نصب مدل نادرست می تواند منجر به تناسب ضعیف یا خرابی نقاله شود.

KLW-M917H-00 یک راه حل جایگزینی هدفمند برای سیستم نقاله YSM20 مربوطه ارائه می دهد. هنگامی که تسمه به درستی انتخاب و نصب شود، به بازیابی حرکت پایدار PCB کمک کرده و از تولید مداوم SMT پشتیبانی می کند.

تعویض تسمه می تواند اقتصادی تر و کارآمدتر از تعویض کل ریل نقاله یا مجموعه حمل و نقل باشد. با این حال، علت سایش غیرعادی تسمه باید قبل از نصب قطعه جدید شناسایی شود.

لطفاً قبل از سفارش جزئیات زیر را ارائه دهید:

• شماره قطعه: KLW-M917H-00.
• علامت گذاری محصول: BELT 1, CONVEYOR.
• مدل کامل دستگاه.
• شماره سریال دستگاه.
• موقعیت نصب نقاله.
• تعداد مورد نیاز.
• عکس های تسمه قدیمی.
• محیط تسمه.
• عرض تسمه.
• ضخامت تسمه.
• پروفیل سطح.
• سطح کیفیت مورد نیاز.
• کشور مقصد.

ارائه اطلاعات کامل به کاهش خطر انتخاب تسمه ای که از نظر ظاهری شبیه اما از نظر ابعادی متفاوت است کمک می کند.

ابعاد تسمه نقاله ممکن است بسته به پیکربندی دستگاه، بازنگری مهندسی، موقعیت نقاله یا دسته تولید متفاوت باشد. انتخاب نهایی باید بر اساس لیست قطعات دستگاه، علامت گذاری تسمه اصلی، شماره سریال دستگاه یا اندازه گیری های فیزیکی باشد.

محصول را فقط بر اساس رنگ تسمه، عکس ها یا پیشوند شماره قطعه مشابه انتخاب نکنید.

مدل های ذکر شده در بالا متعلق به کاربردهای نقاله SMT مرتبط هستند، اما نباید به طور خودکار به عنوان قطعات قابل تعویض در نظر گرفته شوند.

قبل از جایگزینی یک مدل با مدل دیگر، مقایسه کنید:

• مدل دستگاه.
• شماره سریال دستگاه.
• جهت نقاله.
• محل نصب.
• محیط تسمه.
• عرض تسمه.
• ضخامت تسمه.
• ساختار سطح.
• طراحی اتصال.
• علامت گذاری قطعه اصلی.

تسمه نقاله KLW-M917H-00 برای کاربردهای حمل و نقل PCB و نگهداری در محیط های مونتاژ الکترونیک خودکار مناسب است.

این تسمه ممکن است در خطوط تولیدی که موارد زیر را تولید می کنند استفاده شود:

• لوازم الکترونیکی مصرفی.
• بردهای کنترل صنعتی.
• ماژول های الکترونیکی خودرو.
• دستگاه های ارتباطی.
• محصولات روشنایی LED.
• مجموعه های منبع تغذیه.
• بردهای کنترل لوازم خانگی.
• محصولات الکترونیکی پزشکی.
• تجهیزات امنیتی.
• دستگاه های شبکه.
• تجهیزات هوشمند.
• محصولات ابزار دقیق.
• بردهای جانبی کامپیوتر.
• مجموعه های PCB نمونه اولیه.
• محصولات الکترونیکی با تنوع بالا.

سیستم کنترل دستگاه، موتور نقاله را هنگام دریافت دستور انتقال PCB فعال می کند.

موتور قدرت را به قرقره نقاله یا مکانیزم انتقال مربوطه منتقل می کند.

KLW-M917H-00 به طور مداوم در مسیر قرقره مشخص شده خود در داخل دستگاه حرکت می کند.

لبه های PCB روی تسمه های نقاله چپ و راست نصب شده در امتداد سیستم ریل قرار می گیرند.

سرعت و کشش متعادل تسمه به حمل و نقل PCB در یک جهت مستقیم و کنترل شده کمک می کند.

سنسورها ورود PCB، وضعیت حمل و نقل، نقطه توقف و وضعیت تخلیه را شناسایی می کنند.

نقاله برد را به موقعیت مورد نیاز برای گیره زدن، تراز کردن و قرار دادن کامپوننت منتقل می کند.

پس از اتمام قرارگیری، نقاله برد را به دستگاه تولید بعدی یا ایستگاه کاری پایین دست منتقل می کند.

تسمه نصب شده صحیح به حفظ حرکت روان PCB در سیستم نقاله کمک می کند.

اصطکاک سطح مناسب از حمل و نقل قابل اعتماد برد در طول چرخه های تولید مکرر پشتیبانی می کند.

ابعاد و کشش صحیح به تسمه کمک می کند تا در اطراف قرقره های نقاله هم تراز بماند.

تسمه را می توان به طور جداگانه بدون خرید کل مجموعه نقاله تعویض کرد.

نگهداری یک تسمه یدکی تأیید شده در انبار می تواند زمان تعمیر اضطراری را کوتاه کند.

این محصول برای تعویض تک قطعه، موجودی نگهداری کارخانه و سفارشات توزیع کننده مناسب است.

بررسی کنید که آیا تسمه اصلی، لیست قطعات دستگاه یا سوابق نگهداری به وضوح KLW-M917H-00 را شناسایی می کنند.

پیشوند، پسوند یا شماره بازنگری را نادیده نگیرید.

این محصول عمدتاً برای کاربرد نقاله مربوطه در تجهیزات YSM20 در نظر گرفته شده است.

تسمه مشابهی که روی YSM20R، YS24 یا دستگاه دیگر استفاده می شود ممکن است شماره قطعه یا ابعاد متفاوتی داشته باشد.

محل دقیق تسمه را شناسایی کنید، مانند:

• ورودی نقاله.
• بخش داخلی نقاله.
• خروجی نقاله.
• ریل سمت چپ.
• ریل سمت راست.
• نقاله جلو.
• نقاله عقب.
• پیکربندی خاص دستگاه.

بازنگری های مهندسی دستگاه ممکن است قطعه قابل اجرا را تغییر دهند. شماره سریال به تأیید نسخه صحیح دستگاه کمک می کند.

اندازه گیری و ثبت کنید:

عکس های مفید شامل:

• تسمه جدا شده کامل.
• علامت گذاری شماره قطعه تسمه.
• اتصال تسمه.
• سطح تسمه.
• اندازه گیری عرض.
• اندازه گیری ضخامت.
• اندازه گیری محیط.
• ناحیه نصب نقاله.
• پلاک دستگاه.

موجودی موجود ممکن است شامل موارد زیر باشد:

• محصول اصلی نو.
• محصول سازگار واجد شرایط.
• مقدار نمونه.
• موجودی نگهداری.
• جایگزینی اضطراری.
• تامین دسته ای منظم.

لطفاً سطح کیفیت مورد نیاز را به وضوح در استعلام مشخص کنید.

• دستگاه را طبق رویه های ایمنی کارخانه متوقف کنید.
• منبع تغذیه مورد نیاز را قطع کنید.
• مسیر تسمه اصلی را عکس بگیرید.
• موقعیت تنظیم کشش را ثبت کنید.
• چیدمان تسمه چپ و راست را تأیید کنید.
• سنسورها و کابل های مجاور را بررسی کنید.
• مسیر نقاله را تمیز کنید.

• تسمه را نپیچانید.
• آن را به شدت تا نکنید.
• برای اجبار آن روی قرقره از ابزار تیز استفاده نکنید.
• آن را بیش از حد نکشید.
• روی سطح تسمه گریس یا روغن نمالید.
• مسیر صحیح در اطراف تمام قرقره ها را تأیید کنید.
• هر دو طرف نقاله را به طور مساوی تنظیم کنید.

• در صورت مجاز بودن، نقاله را به صورت دستی بچرخانید.
• بررسی کنید که تسمه با ریل تماس نداشته باشد.
• دستگاه را با سرعت کم اجرا کنید.
• ردیابی و کشش را مشاهده کنید.
• به دنبال صداهای غیرعادی باشید.
• با یک PCB مناسب تست کنید.
• کشش را پس از عملیات اولیه مجدداً بررسی کنید.

محصول را در موارد زیر نگهداری کنید:

• در یک اتاق تمیز و خشک.
• دور از نور مستقیم خورشید.
• دور از گرمای بیش از حد.
• دور از روغن و مواد شیمیایی تهاجمی.
• دور از اشیاء فلزی تیز.
• بدون تا کردن سفت.
• بدون فشار زیاد.
• داخل بسته بندی محافظ مهر و موم شده.

قبل از حمل و نقل، بازرسی ممکن است شامل موارد زیر باشد.

• تمیزی سطح.
• وضعیت لبه.
• ترک های قابل مشاهده.
• تغییر شکل غیرعادی.
• ظاهر اتصال.
• وضعیت بسته بندی.

• محیط.
• عرض.
• ضخامت.
• مقایسه با اطلاعات سفارش تأیید شده.

• انعطاف پذیری.
• پیوستگی اتصال.
• یکنواختی سطح.
• شکل کلی تسمه.

• شماره قطعه.
• نام محصول.
• تعداد.
• مرجع خرید مشتری.
• الزامات کیفیت.
• برچسب بسته بندی.

شرایط بازرسی را می توان قبل از تأیید سفارش مورد بحث قرار داد.

هر تسمه می تواند در یک کیسه مهر و موم شده بسته بندی شود تا از آن در برابر گرد و غبار، رطوبت و آلودگی سطح محافظت شود.

تسمه بدون تا کردن تیز یا فشار بیش از حد مرتب می شود تا به حفظ شکل اصلی خود در حین حمل و نقل کمک کند.

یک کارتن تقویت شده بر اساس تعداد حمل و نقل، مقصد و روش حمل و نقل استفاده می شود.

• پیک بین المللی.
• حمل و نقل هوایی.
• حمل و نقل دریایی.
• فورواردر تعیین شده توسط مشتری.
• حمل و نقل تجمیعی با سایر قطعات یدکی SMT.

برچسب ها ممکن است شامل موارد زیر باشند:

• نام محصول.
• شماره قطعه.
• تعداد.
• شماره سفارش خرید.
• مرجع مشتری.
• وضعیت بازرسی.
• تاریخ بسته بندی.

KLW-M917H-00 عمدتاً به عنوان تسمه نقاله برای بخش نقاله دستگاه مونتاژ SMT YSM20 مربوطه استفاده می شود. لطفاً شماره سریال دستگاه و عکس های نصب را برای تأیید کاربرد دقیق ارائه دهید.

این دو مرجع متعلق به یک سری تسمه نقاله مرتبط هستند، اما نباید قابلیت تعویض مستقیم را فرض کرد. نسخه دستگاه، ابعاد تسمه، موقعیت نصب، ساختار سطح و مستندات قطعات اصلی را مقایسه کنید.

لطفاً شماره قطعه، مدل دستگاه، شماره سریال دستگاه، تعداد مورد نیاز، موقعیت نقاله، عکس های تسمه قدیمی، محیط، عرض، ضخامت، کشور مقصد و سطح کیفیت مورد نیاز را ارائه دهید.

هنگامی که تسمه های جفت شده زمان سرویس و سایش مشابهی دارند، تعویض هر دو ممکن است به حفظ حرکت متعادل کمک کند. تصمیم نهایی باید بر اساس وضعیت فیزیکی، الزامات نگهداری دستگاه و عملکرد نقاله باشد.

علل احتمالی شامل کشش ناهموار، عدم هم ترازی قرقره، تماس با ریل، مسیر نادرست، آسیب بلبرینگ، آلودگی یا مشخصات تسمه نامناسب است. علت مکانیکی باید قبل از ادامه کار اصلاح شود.

برای تأیید سریعتر، استعلام خود را با اطلاعات زیر ارسال کنید:

• شماره قطعه: KLW-M917H-00.
• مدل دستگاه.
• شماره سریال دستگاه.
• موقعیت نقاله.
• تعداد مورد نیاز.
• الزامات کیفیت اصلی یا سازگار.
• ابعاد تسمه.
• عکس های تسمه قدیمی.
• کشور مقصد.
• تاریخ تحویل مورد نیاز.

سفارشات نمونه، مقادیر نگهداری، سفارشات مختلط قطعات یدکی SMT و خرید منظم کارخانه استقبال می شود. در دسترس بودن محصول، اندازه گیری ها، الزامات کیفیت، جزئیات بازرسی، بسته بندی و برنامه های تحویل را می توان قبل از سفارش تأیید کرد.

YAMAHA و نام مدل های تجهیزات مرتبط علائم تجاری صاحبان مربوطه هستند. آنها فقط برای شناسایی قطعه و مرجع سازگاری دستگاه استفاده می شوند. منبع محصول و وضعیت تامین باید بر اساس قیمت نهایی تأیید شود.
