تسمه نقاله JUKI 40107797 40046935 40046936 40046937 40075460 SMT

کمربندهای نقاله SMT جوکی 40107797 40046935 40046936 40046937 40075460

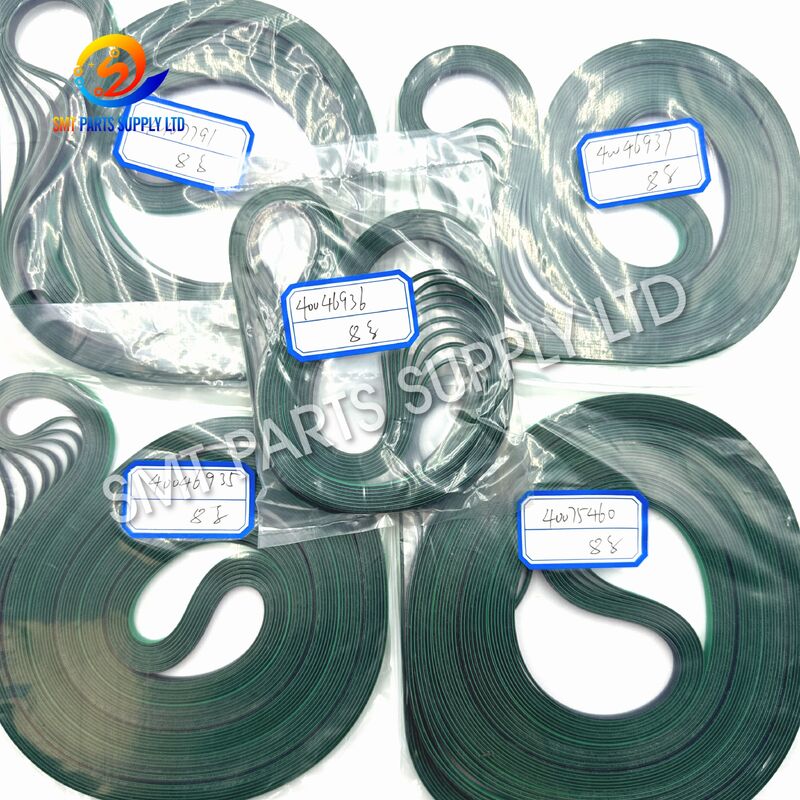

کمربندهای نقاله SMT جوکی 40107797، 40046935، 40046936، 40046937 و 40075460 برای بخش‌های انتقال PCB در تجهیزات قرارگیری سطحی سازگار طراحی شده‌اند. این کمربندها از بارگذاری پایدار برد، انتقال داخلی، موقعیت‌یابی و تخلیه در طول تولید مداوم SMT پشتیبانی می‌کنند.

گروه محصول شامل موقعیت‌ها و پیکربندی‌های مختلف کمربند است نه یک کمربند جهانی. مراجع تأیید شده شامل کمربند نقاله 40046935 S، کمربند نقاله 40046936 J، کمربند نقاله ورودی/خروجی 40046937 و کمربند نقاله 40075460 S(E) است. سه مرجع اول معمولاً با مونتاژهای نقاله FX-3 و FX-3RA مرتبط هستند، در حالی که 40075460 معمولاً به عنوان کمربند نقاله S(E)250 یا S(E)350 برای پیکربندی‌های ماشین JX و مرتبط انتخاب شده ذکر می‌شود. سازگاری همیشه باید با استفاده از مدل دستگاه، مشخصات ریل، برچسب کمربند اصلی، ابعاد کمربند و موقعیت نصب تأیید شود.

این کمربندهای جایگزین برای نگهداری پیشگیرانه، تعمیرات اضطراری، بازسازی خط تولید و موجودی قطعات یدکی مناسب هستند. برای شناسایی و قیمت‌گذاری سریع‌تر، مدل دستگاه، شماره قطعه اصلی، عکس کمربند و ابعاد خود را برای ما ارسال کنید.

لیست قطعات یدکی عمومی، 40046935 را به عنوان کمربند نقاله S، 40046936 را به عنوان کمربند نقاله J و 40046937 را به عنوان کمربند نقاله ورودی/خروجی برای تجهیزات FX-3 یا FX-3RA شناسایی می‌کند. کاتالوگ‌های عمومی همچنین 40075460 را به عنوان کمربند نقاله S(E)250 یا S(E)350 شناسایی می‌کنند.

کمربندهای نقاله SMT به طور مداوم تحت بارگذاری مکرر، کشش، اصطکاک و تغییرات دما کار می‌کنند. اگرچه کمربند ممکن است ساده به نظر برسد، وضعیت آن مستقیماً بر پایداری انتقال PCB و در دسترس بودن دستگاه تأثیر می‌گذارد.

سطح کمربند به تدریج صاف، صیقلی، ترک خورده یا موضعی آسیب دیده می‌شود. کاهش اصطکاک می‌تواند باعث لغزش PCB در حین بارگذاری یا تخلیه شود.

ساعات کار طولانی ممکن است باعث کشیدگی کمربند شود. کمربند کشیده شده می‌تواند کشش صحیح را از دست بدهد و ممکن است به طور ناهموار در اطراف قرقره‌های محرک و راهنما حرکت کند.

ردیابی نادرست، قرقره‌های آسیب دیده، کشش بیش از حد یا ریل‌های نامنظم می‌توانند لبه‌های کمربند را فرسوده کنند. مواد ساییده شده ممکن است ذرات ایجاد کنند یا با مکانیزم‌های مجاور تداخل داشته باشند.

گرد و غبار، روان کننده، باقی مانده چسب و آلودگی تولید می‌تواند چسبندگی کمربند را کاهش دهد. آلودگی همچنین می‌تواند سایش ناهموار بین ریل‌های نقاله چپ و راست را افزایش دهد.

کمربند خیلی شل ممکن است بلغزد یا بپرد. کمربند خیلی سفت می‌تواند یاتاقان‌ها، قرقره‌ها، شفت‌ها یا موتورهای نقاله را بارگذاری کند.

نصب کمربند جدید بدون بررسی مسیر قرقره ممکن است باعث خرابی زودرس کمربند شود. نامنظم بودن می‌تواند کمربند را به سمت یک طرف فشار دهد و به لبه کمربند آسیب برساند.

کمربندهایی با رنگ و ظاهر مشابه ممکن است طول، عرض، ضخامت، بافت سطح، ساختار اتصال یا موقعیت کاربرد متفاوتی داشته باشند. انتخاب صرفاً بر اساس ظاهر می‌تواند منجر به شکست نصب شود.

راه حل جایگزینی صحیح با شناسایی دقیق آغاز می‌شود. هر کمربند باید با شماره قطعه اصلی، پیکربندی دستگاه، موقعیت نقاله و ابعاد فیزیکی مطابقت داشته باشد.

فرآیند تأمین ما می‌تواند از روش‌های شناسایی زیر پشتیبانی کند:

برای 40046935، 40046936 و 40046937، توضیحات استاندارد قطعه و ارتباط FX-3/FX-3RA در کاتالوگ‌های قطعات یدکی عمومی مستند شده است. برای 40075460، لیست‌ها ممکن است کمربند را به عنوان S(E)250 یا S(E)350 توصیف کنند، بنابراین عرض نقاله و پیکربندی دستگاه باید در پرس و جو ذکر شود.

برای 40107797، لطفاً عکسی از برچسب اصلی ارسال کنید. لیست‌های عمومی بیشتر کمربندهای نقاله JX را به عنوان 40107791، 40107792 و 40107793 برای دستگاه‌های JX-200 و JX-300 شناسایی می‌کنند.

همان خانواده دستگاه ممکن است بسته به عرض نقاله، موقعیت ریل، نسخه تولید و پیکربندی مکانیکی از کمربندهای مختلفی استفاده کند. ابعاد نباید صرفاً به دلیل مشابهت رنگ یا ظاهر از کمربند دیگری کپی شود.

برای قیمت‌گذاری دقیق، لطفاً ارائه دهید:

1. مدل کامل دستگاه.
2. شماره سریال دستگاه در صورت موجود بودن.
3. شماره قطعه کمربند اصلی.
4. موقعیت نصب کمربند.
5. عرض کمربند.
6. ضخامت کمربند.
7. محیط کمربند.
8. عکس‌های واضح از هر دو طرف.
9. عکس اتصال کمربند.
10. مقدار مورد نیاز و وضعیت ترجیحی.

این کمربندهای نقاله SMT در مونتاژهای انتقال PCB که حرکت پایدار و همگام مورد نیاز است، استفاده می‌شوند.

• کارخانه‌های خدمات تولید الکترونیک.
• کارخانه‌های مونتاژ PCB.
• خطوط تولید لوازم الکترونیکی مصرفی.
• مونتاژ الکترونیک خودرو.
• تولید PCB کنترل صنعتی.
• تولید الکترونیک LED و روشنایی.
• مونتاژ تجهیزات ارتباطی.
• تولید الکترونیک پزشکی.
• کارگاه‌های بازسازی دستگاه SMT.
• توزیع‌کنندگان قطعات یدکی و ارائه‌دهندگان نگهداری.

موتور نقاله نیروی چرخشی را به قرقره محرک منتقل می‌کند. قرقره کمربند را در طول ریل نقاله حرکت می‌دهد و سطح اصطکاک کمربند PCB را با لبه‌های آن حمل می‌کند.

توالی عملیاتی کامل معمولاً شامل مراحل زیر است:

عملیات پایدار به بیش از خود کمربند بستگی دارد. اجزای زیر باید در حین تعویض بررسی شوند:

• قرقره محرک.
• قرقره بیکار.
• موتور نقاله.
• یاتاقان‌ها.
• چرخ‌های راهنما.
• هم‌ترازی ریل.
• مکانیزم کشش.
• سنسورهای PCB.
• مکانیزم توقف.
• همگام‌سازی نقاله چپ و راست.

یک کمربند جایگزین با کیفیت بالا ممکن است در صورت آسیب دیدن قرقره یا نامنظم بودن ریل به سرعت فرسوده شود. بررسی کامل مسیر نقاله به افزایش عمر مفید کمک می‌کند.

از شماره چاپ شده روی بسته‌بندی کمربند، لیست قطعات دستگاه، سوابق نگهداری یا برچسب اصلی استفاده کنید.

فقط به نام دستگاه تکیه نکنید. یک دستگاه ممکن است از چندین کمربند نقاله در موقعیت‌های مختلف استفاده کند.

تأیید کنید که کمربند در کدام قسمت نصب شده است:

• نقاله ورودی.
• نقاله خروجی.
• نقاله اصلی.
• بخش نقاله S.
• بخش نقاله J.
• بخش S(E)250.
• بخش S(E)350.
• ریل چپ.
• ریل راست.
• ماژول انتقال داخلی.

به عنوان مثال، 40046935، 40046936 و 40046937 به صورت عمومی با مونتاژهای نقاله FX-3 و FX-3RA مرتبط هستند. مرجع 40075460 معمولاً به عنوان کمربند نقاله S(E)250 یا S(E)350 توصیف می‌شود و کاربرد آن بسته به پیکربندی دستگاه متفاوت است.

کمربند را بدون کشش بیش از حد اندازه‌گیری کنید.

بررسی کنید که آیا کمربند دارای موارد زیر است:

• سطح صاف یا بافت‌دار.
• لایه‌های پارچه تقویت شده.
• اتصال قابل مشاهده.
• سطح جهت‌دار.
• پروفیل لبه خاص.
• چاپ یا علائم شناسایی.
• سطوح داخلی و خارجی متفاوت.

لیست‌های عمومی قابل اعتماد برای کمربندهای سری JX معمولاً 40107791، 40107792 و 40107793 را نشان می‌دهند. بنابراین، 40107797 نباید بدون برچسب اصلی یا تأیید فیزیکی به مدل دستگاه یا موقعیت کمربند اختصاص داده شود.

یک پرس و جو کامل به ما کمک می‌کند تا سریع‌تر قیمت‌گذاری کنیم و خطاهای انتخاب را کاهش دهیم.

قالب پرس و جو توصیه شده:

• مدل دستگاه:
• شماره سریال دستگاه:
• شماره قطعه مورد نیاز:
• موقعیت کمربند:
• عرض نقاله:
• ابعاد کمربند:
• وضعیت اصلی یا سازگار:
• مقدار مورد نیاز:
• کشور مقصد:
• عکس‌های محصول پیوست شده: بله/خیر

1. دستگاه را خاموش کرده و برق آن را قطع کنید.
2. مسیر کمربند اصلی را ثبت کنید.
3. موقعیت قرقره و کشش‌دهنده را عکس بگیرید.
4. شماره قطعه کمربند جدید را بررسی کنید.
5. ابعاد کمربند جدید و قدیمی را مقایسه کنید.
6. سطوح قرقره را تمیز کنید.
7. یاتاقان‌ها و چرخ‌های راهنما را بررسی کنید.
8. مواد خارجی را از ریل خارج کنید.
9. بررسی کنید که آیا دو طرف نقاله نیاز به تعویض مطابق دارند.
10. ابزارهای صحیح را طبق دفترچه راهنمای دستگاه آماده کنید.

• از پیچاندن یا تا کردن شدید کمربند خودداری کنید.
• سطح در حال اجرا را تمیز نگه دارید.
• کمربند را طبق مسیر اصلی نصب کنید.
• تأیید کنید که کمربند روی هر قرقره در مرکز قرار دارد.
• کشش متعادل اعمال کنید.
• قبل از روشن کردن دستگاه، نقاله را به صورت دستی بچرخانید.
• بررسی کنید که کمربند با لبه ریل تماس نداشته باشد.
• تأیید کنید که سنسورها و کابل‌ها در موقعیت اصلی خود باقی می‌مانند.

نصب باید توسط پرسنل نگهداری آموزش دیده طبق رویه‌های ایمنی سازنده دستگاه انجام شود.

هر محموله می‌تواند طبق مشخصات خرید تأیید شده بررسی شود.

پس از دریافت کالا، مقایسه کنید:

• برچسب بسته.
• شماره قطعه.
• عرض کمربند.
• محیط کمربند.
• سطح کمربند.
• موقعیت اتصال.
• جهت نصب.
• مقدار سفارش داده شده.
• وضعیت فیزیکی.
• سازگاری با کمربند برداشته شده.

هنگامی که شماره قطعه یا ابعاد با نمونه اصلی متفاوت است، کمربند را نصب نکنید. برای تأیید ابتدا با تامین کننده تماس بگیرید.

کمربندها باید بدون تا شدن یا فشرده شدن شدید بسته‌بندی شوند. بسته‌بندی محافظ فردی به جلوگیری از آلودگی، تغییر شکل و آسیب سطح در حین حمل و نقل بین‌المللی کمک می‌کند.

• در محیطی تمیز و خشک نگهداری کنید.
• از نور مستقیم خورشید خودداری کنید.
• دور از تجهیزات با دمای بالا نگهداری کنید.
• از تماس با روغن و مواد شیمیایی تهاجمی خودداری کنید.
• اجسام سنگین را روی کمربند قرار ندهید.
• از تا کردن شدید کمربند خودداری کنید.
• برچسب شناسایی اصلی را حفظ کنید.
• از موجودی قدیمی‌تر ابتدا استفاده کنید.
• کمربندهای نگهداری شده را قبل از نصب بررسی کنید.
• سوابق شماره قطعه و کاربرد دستگاه را حفظ کنید.

خیر. آنها مراجع کمربند متفاوتی هستند که در موقعیت‌های مختلف نقاله استفاده می‌شوند. لیست قطعات عمومی، 40046935 را به عنوان کمربند نقاله S، 40046936 را به عنوان کمربند نقاله J و 40046937 را به عنوان کمربند نقاله ورودی/خروجی برای تجهیزات FX-3 و FX-3RA شناسایی می‌کنند.

40075460 معمولاً به عنوان کمربند نقاله S(E)250 یا S(E)350 شناسایی می‌شود. لیست‌های عمومی آن را با پیکربندی‌های منتخب JX-300/JX-350 و دستگاه‌های مرتبط مرتبط می‌کنند. لطفاً قبل از سفارش، عرض نقاله، مدل دستگاه و کمربند اصلی را تأیید کنید.

این شماره توسط مراجع متقابل عمومی قابل اعتماد که برای این صفحه محصول بررسی شده‌اند، تأیید نشده است. شماره‌های معمول کمربند سری JX عبارتند از 40107791، 40107792 و 40107793. لطفاً برچسب اصلی را ارسال کنید یا تأیید کنید که آیا 40107797 خطای تایپی است.

لطفاً مدل دستگاه، شماره قطعه اصلی، موقعیت کمربند، عرض، محیط، ضخامت، مقدار مورد نیاز و عکس‌های واضح کمربند قدیمی را ارائه دهید. برای 40075460، همچنین مشخص کنید که آیا پیکربندی نقاله S(E)250 یا S(E)350 است.

وضعیت تأمین می‌تواند بسته به موجودی و نیازهای مشتری قیمت‌گذاری شود. لطفاً مشخص کنید که آیا قطعات جدید اصلی یا جدید سازگار را نیاز دارید. تمام جزئیات سازگاری باید قبل از پرداخت و حمل و نقل تأیید شود.

برای شناسایی کمربند نقاله SMT صحیح به کمک نیاز دارید؟

برای قیمت‌گذاری سریع، اطلاعات زیر را برای ما ارسال کنید:

• شماره قطعه مورد نیاز.
• مدل دستگاه.
• موقعیت نقاله.
• ابعاد کمربند.
• عکس‌های کمربند اصلی.
• مقدار مورد نیاز.
• کشور مقصد.

برای JUKI 40046935، 40046936، 40046937، 40075460 و سایر پرس و جوهای کمربند نقاله SMT با ما تماس بگیرید. برای مرجع 40107797، لطفاً برچسب اصلی یا اطلاعات دستگاه را پیوست کنید تا کمربند صحیح قبل از قیمت‌گذاری تأیید شود.

اطلاعیه علامت تجاری: نام‌های مدل و شماره قطعات JUKI فقط برای شناسایی سازگاری استفاده می‌شوند. فروشنده یک تامین کننده مستقل قطعات یدکی SMT است مگر اینکه در قیمت‌گذاری خلاف آن ذکر شده باشد.
