CONVUM MPS-V6T-AG-0.26M-KM-RH یک مجموعه سنسور فشار خلاء فشرده است که در سیستم مانیتورینگ پنوماتیک تجهیزات پاناسونیک DT401 استفاده می شود. این دستگاه با شماره قطعات N510025620AA و KXF0DQXAA00 ارجاع داده شده است و با پیکربندی کابل و کانکتور مخصوص دستگاه عرضه می شود.

سنسور فشار خلاء را در مدار پنوماتیک متصل کنترل می کند و سیگنال الکتریکی را به سیستم کنترل تجهیزات ارسال می کند. این بازخورد به دستگاه کمک می کند تا تعیین کند که آیا شرایط خلاء مورد نیاز در حین کار برقرار شده است یا خیر.

پلت فرم استاندارد MPS-V6T از اتصال لوله 6 میلی متری استفاده می کند و به محدوده خلاء 0 تا 30- اینچ جیوه تعلق دارد. محفظه جمع و جور، پاسخ سریع و نیاز به فضای نصب کم، آن را برای تجهیزات تولید الکترونیک خودکار مناسب می کند.

برای تعویض دقیق، مشتریان باید پسوند کامل مدل، مدل دستگاه، شکل رابط، طول کابل، پورت پنوماتیک، آرایش سیم‌کشی و عکس‌های حسگر اصلی را قبل از سفارش تأیید کنند.

شماره مدل کامل باید همیشه در یک درخواست قیمت درج شود. سفارش فقط بدنه حسگر MPS-V6T ممکن است منجر به دریافت مدار خروجی، نوع اتصال، پیکربندی کابل یا ترتیب نصب متفاوت شود.

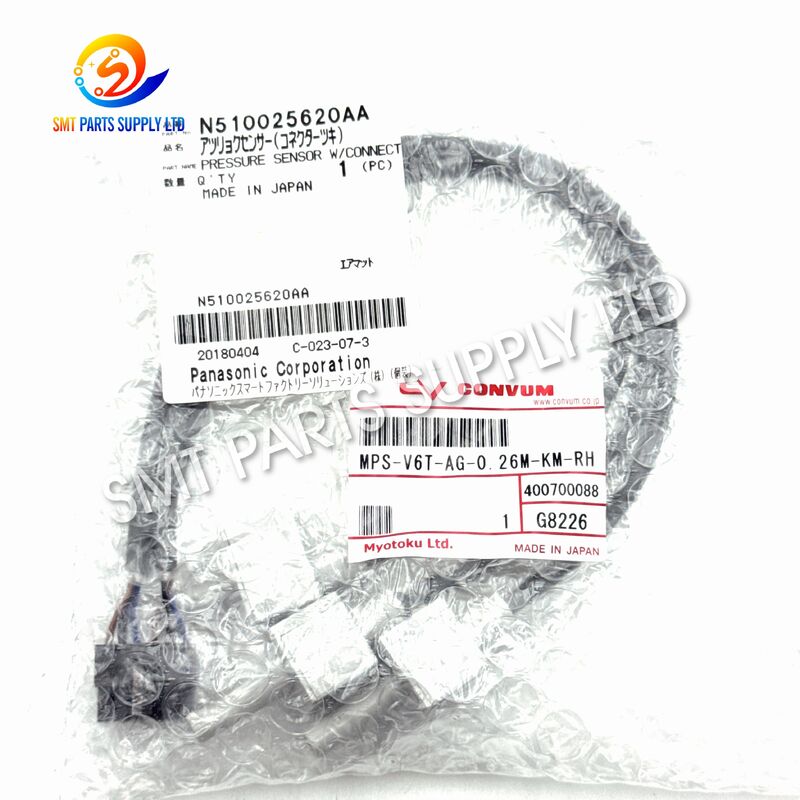

مجموعه کامل حسگر را می توان با استفاده از سه مرجع مهم شناسایی کرد:

• MPS-V6T-AG-0.26M-KM-RH.
• N510025620AA.
• KXF0DQXAA00.

استفاده از هر سه مرجع به تیم های خرید و مهندسان تعمیر و نگهداری کمک می کند تا خطر دریافت حسگر مشابه اما ناسازگار الکتریکی را کاهش دهند.

سری MPS-6 برای کاربردهایی طراحی شده است که فضای نصب محدود است. ساختار جمع و جور آن به آن اجازه می دهد تا در مناطق کنترل پنوماتیک بدون نیاز به یک منطقه نصب بزرگ قرار گیرد.

خانواده استاندارد MPS-6 دارای زمان پاسخ مرجع زیر 1 میلی ثانیه است. پاسخ سریع سیگنال به تجهیزات خودکار کمک می کند تا تغییرات فشار خلاء را بدون تأخیر کنترل غیر ضروری تشخیص دهند.

پیکربندی V6T از یک اتصال لوله 6 میلی متری استفاده می کند. این طراحی اجازه می دهد تا زمانی که اندازه لوله و جهت نصب با قطعه اصلی مطابقت داشته باشد، به سیستم لوله پنوماتیک مربوطه ادغام شود.

پسوند AG-0.26M-KM-RH یک مجموعه ماشین سفارشی شده را به جای حسگر کاتالوگ استاندارد مشخص می کند. طول کابل، رابط، آرایش سیم‌کشی و جهت خروج کابل باید قبل از خرید بررسی شود.

سنسور ممکن است برای موارد زیر خریداری شود:

• تعمیر ماشین اضطراری.
• نگهداری پیشگیرانه
• نوسازی تجهیزات.
• موجودی یدکی خط تولید.
• بازسازی تجهیزات مورد استفاده
• پروژه های خدمات تعمیر و نگهداری
• تامین قطعات یدکی SMT بین المللی.

یک سنسور فشار خلاء به طور مکرر در طول چرخه های تولید ماشین کار می کند. عملکرد طولانی مدت، شرایط محیطی، حرکت کابل، آلودگی و مشکلات سیستم پنوماتیکی می تواند به تدریج بر عملکرد آن تأثیر بگذارد.

عناصر حسگر داخلی و قطعات الکترونیکی ممکن است پس از کارکرد طولانی، تغییرات عملکردی را تجربه کنند. سیگنال سنسور ممکن است ناپایدار، تاخیر داشته باشد، یا با شرایط خلاء واقعی ناسازگار باشد.

لرزش مکرر، کشیدن، خم شدن شدید یا تماس با قطعات متحرک ماشین ممکن است به کابل آسیب برساند. هادی های داخلی حتی زمانی که عایق بیرونی عادی به نظر می رسد می توانند منقطع شوند.

اتصال شل، ترمینال آلوده، پین خم شده، زبانه قفل آسیب دیده، یا تماس ضعیف الکتریکی می تواند سیگنال سنسور را قطع کند و آلارم های متناوب دستگاه ایجاد کند.

گرد و غبار، غبار روغن، باقیمانده شار، رطوبت یا سایر آلاینده های وارد شده به لوله پنوماتیک ممکن است بر پاسخ سنسور تأثیر بگذارد یا مسیر فشار را مسدود کند.

ترک خوردگی لوله، شل بودن اتصالات، لوله های نادرست وارد شده یا اتصالات آسیب دیده می تواند از رسیدن سطح خلاء به شرایط عملیاتی مورد نیاز جلوگیری کند.

یک مدل استاندارد MPS-V6T ممکن است محفظه عمومی یکسانی داشته باشد اما مدار خروجی متفاوتی داشته باشد. نصب سنسور PNP، NPN، آنالوگ یا با سیم متفاوت بدون تأیید ممکن است سیگنال نادرستی ایجاد کند.

ولتاژ ناپایدار منبع تغذیه، قطبیت نادرست، نوسانات ولتاژ، سیم‌کشی دستگاه آسیب دیده یا مشکل در صفحه ورودی ممکن است علائمی مشابه خرابی سنسور ایجاد کند.

وقتی تست تشخیصی معیوب بودن سنسور اصلی را تأیید کرد، آن را با یک مجموعه سنسور MPS-V6T-AG-0.26M-KM-RH که به درستی مطابقت داده شده است، جایگزین کنید.

قبل از برداشتن سنسور قدیمی، ضبط کنید:

• مدل سنسور کامل
• شماره قطعه دستگاه
• مدل تجهیزات.
• شماره سریال تجهیزات
• موقعیت نصب سنسور
• جهت اتصال.
• مسیریابی کابل.
• اندازه و جهت لوله

عکس های واضح بگیرید:

• سنسور کامل
• برچسب محصول.
• جلوی رابط.
• سمت رابط.
• کابل.
• اتصال پنوماتیک.
• موقعیت نصب

وقتی دستگاه قبلاً تعمیر، اصلاح یا نوسازی شده باشد، عکس‌ها اهمیت ویژه‌ای دارند.

لوله، اتصالات، فیلتر، شیر، ژنراتور خلاء و اجزای پنوماتیک اطراف را بررسی کنید. یک سنسور جدید نمی تواند مدار پنوماتیکی نشتی یا مسدود شده را اصلاح کند.

اطمینان حاصل کنید که سنسور جایگزین مطابقت دارد:

• MPS-V6T-AG-0.26M-KM-RH.
• N510025620AA.
• KXF0DQXAA00، در صورت لزوم.
• شکل اصلی رابط.
• چیدمان کابل اصلی.
• پورت پنوماتیک اصلی.
• جهت نصب اصلی

پس از نصب، قدرت و فشار پنوماتیک را مطابق روش تعمیر و نگهداری دستگاه بازیابی کنید. سیگنال سنسور را از طریق رابط تشخیصی دستگاه بررسی کنید و یک آزمایش عملیاتی کنترل شده انجام دهید.

جدول زیر شناسایی شناخته شده خاص ماشین را با داده های مرجع خانواده MPS-6 استاندارد ترکیب می کند. از آنجایی که نسخه AG-0.26M-KM-RH یک مجموعه سفارشی است، سیم کشی دقیق، پین کانکتور و ترتیب خروجی باید قبل از نصب تایید شود.

نسخه‌های PC، NC، AC و سفارشی‌سازی‌شده AG نباید به‌صورت خودکار قابل تعویض تلقی شوند. سری استاندارد با پیکربندی‌های خروجی PNP، NPN و آنالوگ در دسترس است، در حالی که مجموعه AG-0.26M-KM-RH شامل یک چیدمان مهار مخصوص ماشین است.

کاربرد اصلی N510025620AA سیستم مانیتورینگ خلاء یا پنوماتیکی است که در تجهیزات DT401 استفاده می شود. سنسور تغییر در فشار خلاء را تشخیص می دهد و بازخورد مربوطه را به سیستم کنترل دستگاه ارائه می دهد.

این سنسور برای بخش های تعمیر و نگهداری مناسب است که یک سنسور فشار ناپایدار، آسیب دیده، آلوده یا معیوب الکتریکی را جایگزین می کند.

هنگامی که یک سنسور معیوب باعث زنگ های مکرر خلاء یا توقف غیرمنتظره دستگاه شود، یک مجموعه یدکی تأیید شده می تواند به کاهش زمان تعمیر کمک کند.

فروشندگان تجهیزات مستعمل و سازندگان ماشین آلات می توانند حسگر را در حین بازرسی تجهیزات، ترمیم یا نوسازی سیستم پنوماتیک نصب کنند.

کارخانه‌هایی که تجهیزات تولید حیاتی را کار می‌کنند ممکن است یک حسگر فشار تأیید شده را در موجودی قطعات یدکی برای پشتیبانی از تعمیرات اضطراری نگه دارند.

اندازه جمع و جور اجازه می دهد تا حسگر به همراه سایر قطعات ماشین SMT حمل شود و به کارخانه های خارج از کشور کمک می کند تا سفارشات تعمیر و نگهداری را تجمیع کنند.

سنسور از طریق اتصال لوله پنوماتیک خود به مدار خلاء تجهیزات متصل می شود. فشار خلاء وارد درگاه حسگر می شود و روی عنصر حسگر داخلی اثر می گذارد.

الکترونیک داخلی شرایط فشار را به خروجی الکتریکی تبدیل می کند. این سیگنال از طریق کابل و کانکتور سفارشی شده به سیستم کنترل دستگاه منتقل می شود.

یک توالی عملیاتی معمولی شامل:

1. دستگاه عملیات مربوط به خلاء را شروع می کند.
2. هوا از مدار پنوماتیک متصل خارج می شود.
3. فشار خلاء از طریق لوله 6 میلی متری به سنسور می رسد.
4. عنصر حسگر داخلی تغییر فشار را تشخیص می دهد.
5. سنسور وضعیت شناسایی شده را به یک سیگنال الکتریکی تبدیل می کند.
6. سیگنال از طریق کابل مخصوص دستگاه عبور می کند.
7. سیستم کنترل تجهیزات سیگنال را دریافت می کند.
8. دستگاه سیگنال را با شرایط عملیاتی برنامه ریزی شده آن مقایسه می کند.
9. هنگامی که شرایط لازم برآورده شد، دستگاه به کار خود ادامه می دهد.
10. هنگامی که وضعیت مورد انتظار تشخیص داده نشود، ممکن است دستگاه زنگ هشدار را نمایش دهد.

سنسور برای نظارت بر فشار در نظر گرفته شده است. نباید به عنوان تنها وسیله ایمنی برای جلوگیری از حوادث ماشین آلات استفاده شود. سیستم کامل ایمنی و کنترل ماشین باید عملیاتی بماند.

مدل کامل مورد نیاز:

MPS-V6T-AG-0.26M-KM-RH

درخواست را به MPS-V6T کوتاه نکنید زیرا مدل های استاندارد MPS-V6T با مدارهای خروجی و اتصالات الکتریکی متفاوت در دسترس هستند.

شماره قطعه اصلی دستگاه:

N510025620AA

مرجع متقابل مربوطه عبارت است از:

KXF0DQXAA00

هر دو مرجع زمانی که در سوابق ماشین مشتری ظاهر می شوند باید در استعلام گنجانده شوند.

بیان کنید که سنسور برای تجهیزات DT401 مورد نیاز است. هر زمان که در دسترس است، مدل کامل تجهیزات و شماره سریال را درج کنید.

یک عکس واضح از برچسب سنسور اصلی ارائه دهید. پسوند کامل برای بررسی مونتاژ سفارشی ضروری است.

بررسی کنید:

• شکل بدنه رابط.
• تعداد پایانه ها
• موقعیت کلید.
• ساختار قفل.
• جهت خروج کابل.
• اتصال سمت ماشین.

طول تقریبی کابل، جهت مسیریابی، وضعیت عایق و موقعیت نصب را تأیید کنید.

بررسی کنید که سیستم اصلی از آرایش لوله 6 میلی متری درست استفاده می کند. لوله باید به طور ایمن و بدون نیروی بیش از حد قرار گیرد.

جایگزینی را فقط بر اساس محدوده فشار انتخاب نکنید. سیم کشی دستگاه را تأیید کنید زیرا تنظیمات خروجی PNP، NPN، آنالوگ و سفارشی به طور خودکار قابل تعویض نیستند.

مشخص کنید که آیا مورد نیاز برای:

• اورجینال نو.
• سهام جدید قدیمی.
• تست شده استفاده شده
• گزینه جایگزینی اقتصادی
• انبار اضطراری فوری

در دسترس بودن بستگی به موجودی فعلی دارد.

مقدار دقیق مورد نیاز و اینکه آیا سفارش برای تعمیر فوری، موجودی پیشگیرانه یا خطوط تولید متعدد است را بیان کنید.

نصب باید توسط پرسنل تعمیر و نگهداری آموزش دیده و آشنا با تجهیزات تولید الکترونیک خودکار انجام شود.

• تجهیزات را با خیال راحت متوقف کنید.
• برق را قطع کنید.
• فشار پنوماتیک باقیمانده را آزاد کنید.
• موقعیت سنسور اصلی را ثبت کنید.
• از کابل و لوله عکس بگیرید.
• مدل جایگزین را تایید کنید.
• کانکتور و اتصال لوله را بررسی کنید.

• کانکتور برق را بدون کشیدن کابل جدا کنید.
• لوله پنوماتیک را با دقت آزاد کنید.
• سخت افزار نصب را بردارید.
• لوله قدیمی را از نظر ترک خوردگی یا آلودگی بررسی کنید.
• کانکتور را برای پایانه های خمیده یا آسیب دیده بررسی کنید.
• بررسی کنید که آیا کابل به اجزای متحرک ساییده شده است یا خیر.

• سنسور را در جهت اصلی نصب کنید.
• لوله پنوماتیک را کاملا وصل کنید.
• از خم شدن بیش از حد لوله خودداری کنید.
• کابل را از قطعات متحرک دور کنید.
• دوشاخه را ایمن وصل کنید.
• مطمئن شوید که قفل رابط درگیر است.
• سنسور را با استفاده از روش نصب اصلی ایمن کنید.

• بازگرداندن فشار پنوماتیک
• اتصال لوله را از نظر نشتی بررسی کنید.
• برق دستگاه را بازیابی کنید.
• صفحه عیب یابی دستگاه را باز کنید.
• تأیید کنید که ورودی سنسور شناسایی شده است.
• چند بار جاروبرقی را اعمال کرده و رها کنید.
• تغییرات سیگنال پایدار و قابل تکرار را بررسی کنید.
• دستگاه را با سرعت کنترل شده اجرا کنید.
• قبل از عملیات کامل آزمایش تولید را کامل کنید.

جسم سخت را در درگاه حسگر وارد نکنید. پاک کننده مایع، روغن یا فشار بیش از حد هوا را به سنسور وارد نکنید.

برای محافظت از سنسور قبل از نصب:

• آن را در مکانی تمیز و خشک نگهداری کنید.
• آن را در داخل بسته بندی محافظ آنتی استاتیک نگه دارید.
• پورت پنوماتیک را از گرد و غبار محافظت کنید.
• محصولات سنگین را روی سنسور قرار ندهید.
• کابل را به شدت خم نکنید.
• کانکتور را پوشیده نگه دارید.
• از رطوبت بیش از حد خودداری کنید.
• از ضربه و لرزش خودداری کنید.
• موجودی نو و دست دوم را جدا کنید.
• یک برچسب با شماره پارت واضح وصل کنید.
• اطلاعات بازرسی را ثبت کنید.
• برای حمل و نقل از بسته بندی مقاوم در برابر ضربه استفاده کنید.

علامت گذاری کامل MPS-V6T-AG-0.26M-KM-RH باید با درخواست مشتری مقایسه شود.

N510025620AA و KXF0DQXAA00 باید در برابر نیاز خرید بررسی شوند.

محفظه، پورت پنوماتیک، محل نصب، کابل، برچسب و کانکتور باید از نظر آسیب قابل مشاهده بررسی شوند.

شکل اتصال، موقعیت ترمینال، ساختار قفل و جهت کابل باید با قطعه اصلی مقایسه شود.

بدنه حسگر، اتصال لوله، کابل و کانکتور باید در برابر ضربه در حین حمل و نقل بین المللی محافظت شوند.

هر سنسور فشار باید به صورت جداگانه بسته بندی شود تا از محفظه فشرده و اتصال الکتریکی محافظت شود.

تحویل بین المللی ممکن است توسط پیک سریع، حمل و نقل هوایی، حمل و نقل دریایی، یا حمل و نقل ترکیبی با سایر قطعات ماشین SMT ترتیب داده شود.

زمان تحویل بستگی به در دسترس بودن موجودی، مقدار سفارش، شرایط محصول، الزامات بازرسی، مقصد و روش حمل و نقل دارد.

• شناسایی دقیق مدل MPS-V6T-AG-0.26M-KM-RH.
• ارجاع متقابل با N510025620AA و KXF0DQXAA00.
• مرجع برنامه DT401.
• طراحی فشرده مانیتورینگ فشار خلاء.
• پیکربندی لوله پنوماتیک 6 میلی متر.
• پلت فرم حسگر MPS-6 با واکنش سریع.
• چیدمان کابل و کانکتور مخصوص ماشین.
• مناسب برای نگهداری اضطراری
• مناسب برای موجودی یدکی برنامه ریزی شده.
• مناسب برای تعمیر تجهیزات
• درخواست های تک تکه پذیرفته می شود.
• سفارشات قطعات یدکی SMT چند موردی را می توان ادغام کرد.
• عکس های استوک را می توان قبل از حمل و نقل بررسی کرد.
• بسته بندی محافظ بین المللی موجود است.
• پشتیبانی شناسایی فنی قبل از سفارش در دسترس است.

بله هر دو مرجع با مجموعه سنسور فشار MPS-V6T-AG-0.26M-KM-RH مرتبط هستند. مشتریان هنوز باید برچسب کامل، کانکتور، کابل، اتصال پنوماتیکی و موقعیت نصب را قبل از سفارش بررسی کنند.

تعویض مستقیم بدون تایید الکتریکی توصیه نمی شود. نسخه استاندارد AC دارای یک خروجی آنالوگ تعریف شده است، در حالی که نسخه AG-0.26M-KM-RH از چینش کابل ماشین و اتصال دهنده سفارشی شده استفاده می کند.

لطفاً مدل تجهیزات، شماره سریال، برچسب سنسور اصلی، شماره قطعه، عکس‌های رابط، عکس‌های کابل، عکس‌های موقعیت نصب، مقدار مورد نیاز و شرایط محصول ترجیحی را ارائه دهید.

سیگنال سنسور، منبع تغذیه، سیم کشی، کانکتور، لوله پنوماتیک، فیلتر، اتصالات، ژنراتور خلاء، شیر و ورودی دستگاه را بررسی کنید. هشدار خلاء همیشه به این معنی نیست که خود سنسور از کار افتاده است.

نیازهای فوری را می توان با توجه به موجودی فعلی بررسی کرد. لطفاً مدل دقیق، شماره قطعه، مقدار، کشور مقصد و تاریخ تحویل مورد نیاز را برای نقل قول سریع ارائه دهید.

برای در دسترس بودن موجودی، وضعیت محصول، شناسایی فنی، قیمت، جزئیات بسته بندی و گزینه های تحویل بین المللی با تیم فروش ما تماس بگیرید.

برای تأیید سریع‌تر، لطفاً موارد زیر را وارد کنید:

• MPS-V6T-AG-0.26M-KM-RH.
• N510025620AA.
• KXF0DQXAA00.
• مدل تجهیزات DT401.
• مقدار مورد نیاز
• شرایط محصول ترجیحی
• عکس های سنسور اصلی
• عکس کانکتور و کابل.
• مقصد تحویل
• تاریخ تحویل الزامی است.

امروز درخواست خود را ارسال کنید تا قیمت دقیقی برای مجموعه سنسور فشار خلاء CONVUM MPS-V6T-AG-0.26M-KM-RH DT401 دریافت کنید.
