DEK 137516 215607 فویل گیره تخته 500 میلی متری برای 02i 03i

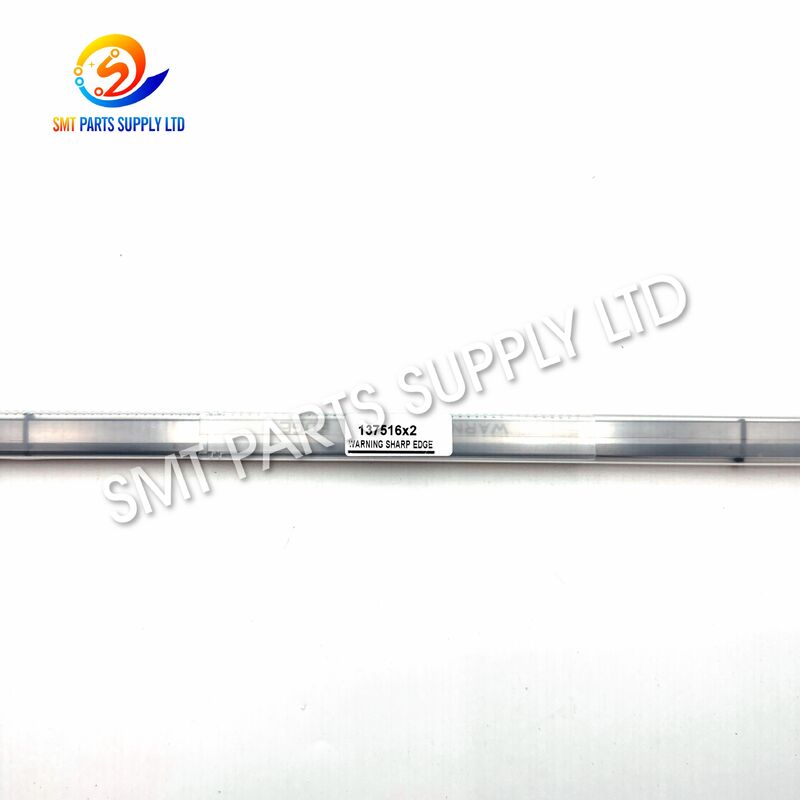

فویل گیره برد DEK 137516 یک قطعه یدکی پرینتر دقیق است که برای پشتیبانی و محکم کردن بردهای مدار چاپی در طول فرآیند چاپ خمیر لحیم کاری استفاده می‌شود. این قطعه معمولاً با شماره قطعات 215607 و 03128529 مطابقت داده می‌شود و برای پیکربندی‌های سازگار پرینترهای اسکرین DEK که به مونتاژ گیره برد فویل یا شیم 500 میلی‌متری نیاز دارند، عرضه می‌شود.

در طول چاپ، PCB باید صاف، در موقعیت صحیح و پایدار زیر استنسیل باقی بماند. فویل گیره برد فرسوده، خم شده یا نادرست نصب شده می‌تواند باعث حرکت یا بلند شدن لبه PCB شود که منجر به عدم تراز خمیر لحیم کاری، ارتفاع نامنظم رسوب، پوشش ناکافی پد یا نشت بیش از حد خمیر می‌شود. تعویض فویل گیره آسیب دیده به بازیابی پشتیبانی قابل اعتماد PCB و عملکرد چاپ پایدارتر کمک می‌کند.

این قطعه برای کارخانه‌های SMT، ارائه‌دهندگان خدمات تولید الکترونیک، شرکت‌های نگهداری پرینتر و توزیع‌کنندگان قطعات یدکی مناسب است. سازگاری باید بر اساس شماره قطعه اصلی، ساختار گیره نصب شده، مدل دستگاه، پیکربندی ریل و طول واقعی فویل قبل از سفارش تأیید شود.

فویل گیره برد نزدیک به ریل حمل و نقل PCB کار می‌کند و به طور مکرر با لبه‌های PCB تماس پیدا می‌کند یا از آن‌ها پشتیبانی می‌کند. چرخه‌های تولید مداوم، فشار مکانیکی، تنظیم نادرست و آلودگی می‌تواند به تدریج بر شکل و عملکرد آن تأثیر بگذارد.

یک تغییر شکل کوچک ممکن است در بازرسی بصری ناچیز به نظر برسد، اما می‌تواند بر نشستن PCB و تکرارپذیری چاپ تأثیر بگذارد. مونتاژهای PCB با چگالی بالا، قطعات با گام ریز و دهانه‌های استنسیل باریک به ویژه به پشتیبانی ناپایدار برد حساس هستند.

تیم‌های تولید و نگهداری باید مونتاژ گیره را در صورت بروز یک یا چند شرط زیر بازرسی کنند:

• لبه PCB در طول چاپ کمی بلند می‌شود.
• تراز برد بین چرخه‌های چاپ تغییر می‌کند.
• رسوبات خمیر لحیم کاری در نزدیکی لبه‌های PCB ناپایدار هستند.
• برد صاف روی سیستم پشتیبانی قرار نمی‌گیرد.
• فویل به وضوح خم شده، خراشیده، ترک خورده یا تغییر شکل یافته است.
• مسیر حمل و نقل برد کمتر پایدار می‌شود.
• برد به طور نامنظم با استنسیل تماس پیدا می‌کند.
• عیوب چاپ پس از برخورد یا تنظیم ریل افزایش می‌یابد.
• مکانیزم گیره در حین کار تماس غیرعادی برقرار می‌کند.
• فویل‌های گیره چپ و راست دیگر متقارن به نظر نمی‌رسند.
• فویل پس از گیره زدن به آرامی برنمی‌گردد.
• دستگاه هشدارهای مکرر موقعیت برد تولید می‌کند.

این علائم ممکن است شامل سایر اجزای پرینتر نیز باشد. بنابراین، ریل‌های حمل و نقل، توقف‌های برد، ابزارهای پشتیبانی، سنسورها، سیلندرها و محرک‌های گیره باید هنگام تشخیص ناپایداری چاپ با هم بازرسی شوند.

تعویض فویل گیره برد آسیب دیده با مونتاژ 500 میلی‌متری مطابق صحیح می‌تواند به بازیابی هندسه گیره اصلی و بهبود پایداری PCB در طول چاپ استنسیل کمک کند.

فویل گیره برد DEK 137516 / 215607 برای ایجاد یک سطح پشتیبانی کنترل شده در امتداد لبه PCB طراحی شده است. هنگامی که به درستی نصب و تنظیم شود، به حفظ برد مدار در یک موقعیت تکرارپذیر در حالی که استنسیل با PCB تماس دارد و تیغه برف روب در ناحیه چاپ حرکت می‌کند، کمک می‌کند.

فویل گیره نباید به عنوان یک اصلاح مستقل برای هر نقص چاپ خمیر لحیم کاری در نظر گرفته شود. وضعیت استنسیل مناسب، فشار تیغه برف روب، پشتیبانی برد، کالیبراسیون پرینتر، عرض ریل و تاب برداشتن PCB نیز باید کنترل شوند.

عنوان 500 میلی‌متر به طول اسمی فویل گیره اشاره دارد. نباید به طور خودکار به عنوان حداکثر عرض قابل چاپ PCB یا عرض کل ریل دستگاه تفسیر شود. قابلیت واقعی دستگاه به مدل پرینتر، سیستم حمل و نقل، پیکربندی ریل نصب شده و تنظیمات تولید بستگی دارد.

مراجع شماره قطعه می‌توانند بسته به نسل دستگاه، پایگاه داده تامین کننده، نسخه یا سیستم شماره گذاری تاریخی متفاوت باشند. مشتریان باید در صورت عدم اطمینان، عکس قطعه نصب شده و پلاک دستگاه را ارائه دهند.

فویل گیره برد 137516 در سیستم حمل و نقل و گیره PCB پرینترهای خمیر لحیم کاری DEK سازگار استفاده می‌شود.

• پیکربندی‌های پرینتر خمیر لحیم کاری DEK 02i
• پیکربندی‌های پرینتر خمیر لحیم کاری DEK 03i
• پیکربندی‌های منتخب پرینتر DEK Horizon
• دستگاه‌های مورد استفاده از مرجع گیره 137516
• دستگاه‌های مورد استفاده از مونتاژ گیره مرجع 215607
• پیکربندی‌های پرینتر مورد استفاده از 03128529
• خطوط چاپ SMT که PCB های سفت و سخت را پردازش می‌کنند
• تولید مونتاژ الکترونیک با تنوع بالا
• خطوط تولید الکترونیک قراردادی
• پروژه‌های بازسازی و نگهداری پرینتر

فویل گیره برد به عنوان بخشی از سیستم حمل و نقل و پشتیبانی PCB پرینتر کار می‌کند.

در طول این توالی، فویل گیره باید صاف و در تراز صحیح باقی بماند. لبه کاری آن باید برد را بدون ایجاد فشار بیش از حد، خراش دادن PCB یا تداخل با حرکت نوار نقاله پشتیبانی کند.

یک فویل با عملکرد صحیح به حفظ PCB در ارتفاع پایدار نسبت به استنسیل کمک می‌کند. این امر به ویژه هنگام چاپ بردها با پدهای گام ریز، پایه‌های قطعات کوچک غیرفعال، قطعات انتهایی پایین یا دهانه‌های واقع در لبه، اهمیت دارد.

چاپ خمیر لحیم کاری به چندین رابطه کنترل شده بستگی دارد:

• PCB باید صاف بماند.
• استنسیل باید با پدهای PCB تراز شود.
• PCB باید به طور مداوم با استنسیل تماس داشته باشد.
• سیستم پشتیبانی برد باید در برابر فشار چاپ مقاومت کند.
• ریل‌های نوار نقاله باید PCB را بدون اعوجاج نگه دارند.
• مکانیزم گیره باید بدون ایجاد اختلال در برد آزاد شود.

هنگامی که فویل خم شده است، PCB ممکن است در ارتفاع نادرستی در نزدیکی یک لبه قرار گیرد. این می‌تواند شکاف نامنظم استنسیل به برد ایجاد کند یا باعث جابجایی PCB در طول حرکت تیغه برف روب شود.

از آنجایی که چندین پارامتر چاپ ممکن است عیوب مشابهی ایجاد کنند، کارکنان نگهداری باید کل سیستم گیره و پشتیبانی را قبل از تصمیم گیری در مورد اقدام اصلاحی تأیید کنند.

انتخاب صرفاً بر اساس ظاهر بصری می‌تواند منجر به نصب نادرست شود. چندین فویل گیره DEK ممکن است شبیه به هم به نظر برسند اما در طول، آرایش نصب، نسخه یا کاربرد متفاوت باشند.

برای قیمت‌گذاری سریع‌تر و دقیق‌تر، ارسال کنید:

1. شماره قطعه مورد نیاز.
2. مدل و شماره سریال پرینتر.
3. عکس پلاک دستگاه.
4. عکس فویل گیره جدا شده.
5. اندازه گیری طول کلی.
6. عکس نزدیک از نقاط نصب.
7. مقدار مورد نیاز.
8. ترجیح وضعیت اصلی یا سازگار.
9. مقصد تحویل.
10. برنامه تحویل مورد انتظار.

ارائه این جزئیات خطر تامین قطعه‌ای که از نظر بصری مشابه اما از نظر مکانیکی ناسازگار است را کاهش می‌دهد.

پیکربندی‌های مختلف پرینتر و ریل ممکن است از طول‌های فویل متفاوتی استفاده کنند.

فویل 500 میلی‌متری را صرفاً به دلیل نزدیک بودن ابعاد با فویل 520 میلی‌متری جایگزین نکنید. تفاوت در موقعیت نصب، پروفیل و حرکت مکانیکی می‌تواند بر عملکرد دستگاه تأثیر بگذارد.

بسته به موجودی، بودجه و الزامات نگهداری، گزینه‌های مختلفی برای تامین ممکن است در دسترس باشد.

یک قطعه جدید اصلی ممکن است زمانی ترجیح داده شود که خط تولید نیاز به کنترل دقیق قطعات اصلی، اعتبارسنجی داخلی یا تایید خاص مشتری داشته باشد.

یک فویل گیره جدید سازگار می‌تواند گزینه‌ای عملی برای کارخانه‌هایی باشد که به دنبال کنترل هزینه‌های نگهداری هستند. قطعه باید قبل از استفاده در تولید از نظر تناسب ابعادی، صافی، ساختار نصب و عملکرد صحیح تأیید شود.

قیمت نهایی باید به وضوح وضعیت عرضه شده را بیان کند تا مشتری بتواند تصمیم خرید آگاهانه بگیرد.

نصب باید توسط پرسنل آموزش دیده نگهداری پرینتر SMT انجام شود.

• فویل را با زور در موقعیت نصب نامناسب قرار ندهید.
• برای جبران قطعه نادرست، فویل را خم نکنید.
• اگر فویل با نوار نقاله تداخل دارد، پرینتر را روشن نکنید.
• از PCB آسیب دیده به عنوان مرجع نصب استفاده نکنید.
• قبل از تراز کردن نقاط دیگر، یک نقطه نصب را کاملاً سفت نکنید.
• از ابزارهای ساینده روی لبه کاری استفاده نکنید.
• بدون تست عملکردی به تولید انبوه بازنگردید.

بازرسی منظم می‌تواند عمر مفید سیستم گیره برد را افزایش داده و نقص‌های چاپ غیرمنتظره را کاهش دهد.

از مواد تمیز کننده تایید شده توسط رویه نگهداری تجهیزات کارخانه استفاده کنید. از خراشیدن تهاجمی یا پولیش کنترل نشده که ممکن است پروفیل فویل را تغییر دهد یا پلیسه ایجاد کند، خودداری کنید.

پس از تمیز کردن، اطمینان حاصل کنید که قطعه خشک و عاری از الیاف شل قبل از بازگرداندن پرینتر به کار است.

هر فویل گیره برد عرضه شده باید قبل از حمل و نقل و دوباره قبل از نصب بررسی شود.

• تأیید شماره قطعه
• تأیید طول اسمی
• ظاهر کلی
• صافی
• وضعیت نقاط نصب
• کیفیت لبه
• تمیزی سطح
• تطابق جفت
• بسته بندی محافظ
• تأیید مقدار

عملکرد نهایی دستگاه باید تحت شرایط تولید عادی مشتری تأیید شود.

فویل گیره برد یک قطعه دقیق نسبتاً بلند است و باید در برابر خم شدن در حین حمل و نقل محافظت شود.

• اکسپرس بین المللی
• حمل و نقل هوایی
• محموله تجمیعی
• فورواردر تعیین شده توسط مشتری
• حمل و نقل ترکیبی با سایر قطعات یدکی SMT
• حمل و نقل اضطراری در صورت خرابی دستگاه

مشتریان ممکن است درخواست حمل و نقل همراه با تسمه‌ها، سنسورها، موتورها، سیلندرها، اجزای تیغه برف روب، قطعات نوار نقاله و سایر قطعات یدکی پرینتر خمیر لحیم کاری را داشته باشند.

ما شماره قطعه اصلی، شماره مرجع، مدل دستگاه، طول و پیکربندی نصب شده را قبل از تأیید سفارش بررسی می‌کنیم.

گزینه‌های عرضه اصلی و سازگار ممکن است بسته به در دسترس بودن، سطح کیفیت مورد نیاز و بودجه مشتری قیمت‌گذاری شوند.

محدوده محصولات ما شامل دستگاه‌های قرارگیری SMT، پرینترهای خمیر لحیم کاری، فیدرها، نازل‌ها، موتورها، سنسورها، بردهای کنترل و مواد مصرفی خط تولید است.

قطعات بلند و به راحتی تغییر شکل یافته با محافظت اضافی برای کاهش آسیب حمل و نقل بسته بندی می‌شوند.

ارائه عکس قطعه قدیمی و اطلاعات دستگاه به تیم فروش ما اجازه می‌دهد تا محصول را با کارایی بیشتری بررسی کنند.

مشتریان می‌توانند قطعات پرینتر را با سایر اجزای دستگاه SMT ترکیب کنند تا هزینه‌های خرید و حمل و نقل را کاهش دهند.

آنها معمولاً به عنوان شماره‌های مرجع متقابل برای مونتاژ فویل گیره برد 500 میلی‌متری استفاده می‌شوند. مرجع 03128529 نیز ممکن است در پایگاه داده تامین کنندگان ظاهر شود. از آنجایی که شماره‌گذاری می‌تواند بسته به نسخه دستگاه متفاوت باشد، لطفاً قبل از سفارش، قطعه اصلی، مدل دستگاه و پیکربندی نصب شده را تأیید کنید.

فویل گیره برد 500 میلی‌متری معمولاً به صورت یک جفت مطابق عرضه می‌شود، اما بسته بندی و مقدار عرضه می‌تواند متفاوت باشد. لطفاً هنگام درخواست قیمت‌گذاری، مشخص کنید که آیا به یک قطعه، یک جفت یا یک مونتاژ گیره کامل نیاز دارید.

خیر. این قطعه برای پرینترهای سازگار با استفاده از مرجع 137516، 215607 یا 03128529 و پیکربندی گیره 500 میلی‌متری مربوطه در نظر گرفته شده است. نباید صرفاً بر اساس نام برند DEK انتخاب شود.

لطفاً مدل دستگاه، شماره سریال، شماره قطعه قدیمی، طول کلی و عکس‌های واضح از فویل جدا شده و ناحیه نصب را ارائه دهید. تیم فروش ما می‌تواند این اطلاعات را قبل از تأیید سفارش مقایسه کند.

تعویض زمانی توصیه می‌شود که فویل خم شده، ترک خورده، خراشیده، شل شده یا قادر به پشتیبانی یکنواخت PCB نباشد. همچنین باید پس از برخورد PCB، حرکت غیرعادی ریل یا نقص‌های چاپ در ناحیه لبه که قابل توضیح نیستند، بازرسی شود.

برای قیمت، در دسترس بودن، تأیید مدل سازگار یا سفارشات ترکیبی قطعات یدکی SMT، لطفاً اطلاعات زیر را ارسال کنید:

• شماره قطعه
• مدل دستگاه
• شماره سریال دستگاه
• مقدار مورد نیاز
• عکس‌های قطعه قدیمی
• کشور تحویل
• الزام اصلی یا سازگار
