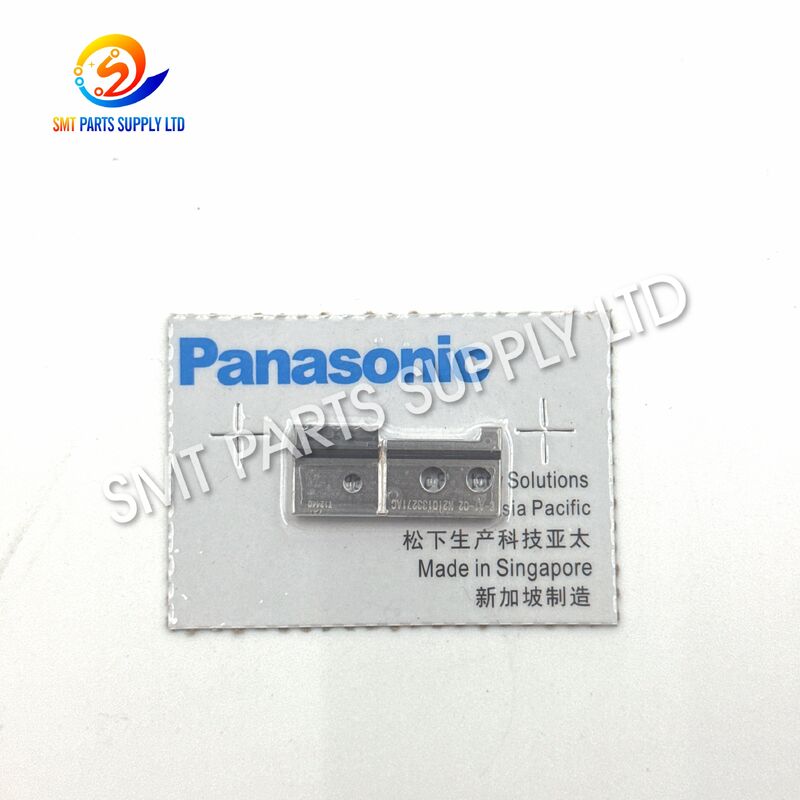

Panasonic N210133271AC برشگر فلزی دقیق برای دستگاه RG131 AI با برش پایدار و تکرارپذیر

کاتِر لید پاناسونیک N210133271AC، یک قطعه مکانیکی دقیق جایگزین است که در بخش برش تجهیزات درج خودکار سازگار RG131 استفاده می‌شود. در طول تولید درج قطعات، کاتر به کوتاه کردن لیدهای قطعه به طول مورد نیاز پس از موقعیت‌دهی یا درج کمک می‌کند و از کیفیت پردازش پایدار و عملکرد تکرارپذیر دستگاه پشتیبانی می‌کند.

به عنوان یک قطعه مکانیکی که به طور مکرر کار می‌کند، کاتر در معرض بارهای برشی مکرر، لرزش، تماس با لیدهای قطعه و سایش تدریجی لبه قرار دارد. کاتر فرسوده یا آسیب‌دیده ممکن است باعث برش ناقص، طول نامنظم لید، پلیسه بیش از حد، مقاومت برش یا وقفه‌های غیرمنتظره در تولید شود. تعویض به موقع به حفظ ثبات برش کمک کرده و خطر مشکلات کیفی پایین‌دستی را کاهش می‌دهد.

این محصول برای تولیدکنندگان الکترونیک، کاربران دستگاه‌های درج خودکار، شرکت‌های خدمات تجهیزات SMT و AI، توزیع‌کنندگان قطعات یدکی و بخش‌های نگهداری مناسب است. مشتریان باید قبل از سفارش، شماره قطعه N210133271AC، جهت کاتر B، مدل دستگاه، ابعاد نصب و ظاهر قطعه قدیمی را تأیید کنند.

تجهیزات درج خودکار باید تعداد زیادی از قطعات سوراخ‌دار را با حفظ طول پایدار لید و کیفیت مونتاژ ثابت پردازش کنند. بنابراین مکانیزم برش لید بخش حیاتی چرخه تولید است.

کاتِر لید N210133271AC به عنوان بخشی از سیستم برش دستگاه کار می‌کند. وضعیت عملکرد آن می‌تواند مستقیماً بر اینکه آیا لیدها تمیز، ثابت و در موقعیت صحیح بریده می‌شوند، تأثیر بگذارد.

یک کاتر در وضعیت خوب می‌تواند به موارد زیر کمک کند:

از آنجایی که کاتر به طور مکرر با لیدهای قطعات فلزی تماس پیدا می‌کند، باید به عنوان یک قطعه تولیدی حساس به سایش در نظر گرفته شود. عمر مفید آن به حجم تولید، مواد لید قطعه، هم‌ترازی کاتر، وضعیت روانکاری، تنظیم دستگاه و شیوه‌های نگهداری بستگی دارد.

مشکلات کاتر لید معمولاً به تدریج ایجاد می‌شوند. درک علت می‌تواند به تیم‌های نگهداری کمک کند تا از تعویض کاتر بدون اصلاح مشکل مکانیکی اساسی اجتناب کنند.

چرخه‌های برش مکرر به تدریج تیزی لبه برش را کاهش می‌دهند. حتی زمانی که کاتر از نظر فیزیکی کامل باقی می‌ماند، عملکرد آن ممکن است پس از تولید طولانی مدت کاهش یابد.

نتایج معمول شامل:

• افزایش مقاومت برش
• انتهای ناهموار لید
• کیفیت برش ناپایدار
• برش ناقص
• بار مکانیکی بالاتر
• آلارم‌های تولید مکررتر

اگر کاتر A و کاتر B به درستی هم‌تراز نباشند، سطوح برش ممکن است به طور ناهموار تماس پیدا کنند. عدم هم‌ترازی می‌تواند باعث سایش موضعی، لب‌پریدگی لبه‌ها، اصطکاک بیش از حد یا تغییر شکل شود.

مشکلات هم‌ترازی ممکن است ناشی از موارد زیر باشد:

• نصب نادرست
• اتصالات نصب شل
• نگهدارنده‌های کاتر فرسوده
• قطعات راهنمای آسیب‌دیده
• ضربه مکانیکی
• خطاهای نگهداری قبلی

لیدهای قطعه با سختی، قطر، شکل یا مواد غیرمنتظره ممکن است نیروی برش بیش از حد ایجاد کنند. این وضعیت می‌تواند سایش لبه را تسریع کرده و احتمال آسیب کاتر را افزایش دهد.

قبل از تغییر مشخصات قطعه، کاربران باید تأیید کنند که ابعاد لید در محدوده پردازش پشتیبانی شده دستگاه قرار دارد.

تکه‌های لید، گرد و غبار، باقی‌مانده روغن، مواد بسته‌بندی و سایر زباله‌ها می‌توانند وارد مکانیزم برش شوند. آلودگی ممکن است در حرکت کاتر اختلال ایجاد کند یا از تماس برش کامل جلوگیری کند.

تمیز کردن منظم به ویژه برای خطوط درج خودکار با حجم بالا اهمیت دارد.

کاتر ممکن است زودتر از موعد خراب شود زمانی که مکانیزم اطراف به طور منظم بازرسی نمی‌شود. مشکلاتی مانند پیچ‌های شل، راهنماهای فرسوده، روانکاری ضعیف، فاصله نامناسب یا حرکت غیرعادی محرک می‌تواند به کاتر تازه نصب شده آسیب برساند.

خطای موقعیت‌یابی قطعه، لید گیر کرده، تنظیم برنامه نادرست یا مانع غیرمنتظره ممکن است باعث ضربه ناگهانی شود. حتی یک تراشه کوچک روی لبه برش می‌تواند بر کیفیت هر چرخه برش بعدی تأثیر بگذارد.

N210133271AC به عنوان کاتر B شناسایی می‌شود. نصب سمت کاتر اشتباه، نسخه نادرست، یا قطعه مشابه از نظر ظاهری ممکن است منجر به دشواری نصب یا عملکرد برش ضعیف شود.

مشتریان نباید کاتر را صرفاً بر اساس ظاهر کلی انتخاب کنند.

تعویض کاتر N210133271AC زمانی مؤثرتر است که کل مکانیزم برش همزمان بازرسی شود. نصب کاتر جدید بدون بررسی هم‌ترازی، حرکت و سایش مرتبط ممکن است منجر به عمر مفید کوتاه‌تر شود.

قبل از سفارش، موارد زیر را تأیید کنید:

• شماره قطعه N210133271AC
• توضیحات محصول: کاتر لید B
• مدل تجهیزات: RG131
• جهت نصب کاتر
• شکل قطعه قدیمی و نقاط نصب
• اطلاعات دفترچه راهنمای قطعات دستگاه
• پسوند نسخه و پیکربندی دستگاه

ارائه عکس واضح از قطعه قدیمی به شدت توصیه می‌شود.

مکانیزم برش ممکن است از کاتر A و کاتر B به عنوان یک جفت برش هماهنگ استفاده کند. هنگامی که یک طرف به شدت فرسوده است، کاتر مطابق نیز باید بازرسی شود.

فرض نکنید که تعویض فقط یک کاتر همیشه کیفیت برش مناسب را بازیابی خواهد کرد.

نگهدارنده نصب، سطوح راهنما، پین‌ها، پیچ‌ها و مسیر حرکت را بازرسی کنید. لقی بیش از حد یا تغییر شکل می‌تواند از تماس دقیق کاتر جلوگیری کند.

قبل از نصب قطعه جدید، تمام تکه‌های فلزی و باقی‌مانده فرآیند را تمیز کنید. سطح نصب باید عاری از گرد و غبار، پلیسه و مواد خارجی باشد.

کاتر باید بدون نیروی کنترل نشده در موقعیت نصب صحیح قرار گیرد. اگر مقاومت نصب غیرعادی است، متوقف شده و شماره قطعه، جهت و وضعیت نصب را مجدداً تأیید کنید.

پس از نصب، فاصله، هم‌پوشانی، حرکت و عمل بازگشت کاتر را طبق رویه نگهداری تجهیزات بررسی کنید.

قبل از راه‌اندازی مجدد تولید عادی، مکانیزم را به صورت دستی یا با سرعت عملیاتی کاهش یافته اجرا کنید. چرخه برش کامل را مشاهده کرده و تأیید کنید که هیچ برخورد یا صدای غیرعادی وجود ندارد.

چند قطعه پردازش شده را برای موارد زیر بررسی کنید:

• جداسازی کامل لید
• طول ثابت لید
• وضعیت قابل قبول انتهای لید
• عدم تغییر شکل در اطراف نقطه درج
• عدم آسیب غیرعادی PCB
• عدم وجود تکه‌های لید شل

تاریخ تعویض، شماره دستگاه، حجم تولید، علامت خرابی و نتیجه نگهداری را ثبت کنید. این اطلاعات به ایجاد یک برنامه نگهداری پیشگیرانه عملی کمک می‌کند.

علامت‌گذاری N210133271AC شناسایی کاتر را در طول برنامه‌ریزی نگهداری و خرید قطعات یدکی آسان‌تر می‌کند.

این قطعه به عنوان کاتر لید B مشخص شده است. شناسایی صحیح سمت به جلوگیری از خطاهای سفارش مربوط به قطعات برش مرتبط کمک می‌کند.

کاتر از کوتاه کردن کنترل شده لیدهای قطعه در طول فرآیند درج خودکار پشتیبانی می‌کند.

نصب و تنظیم صحیح به ارائه حرکت تکرارپذیر کاتر در طول تولید مداوم کمک می‌کند.

این قطعه را می‌توان در طول نگهداری برنامه‌ریزی شده دستگاه در زمانی که کاتر اصلی فرسوده، لب‌پر شده، آسیب‌دیده یا ناپایدار می‌شود، تعویض کرد.

کارخانه‌هایی که از تجهیزات RG131 استفاده می‌کنند می‌توانند این کاتر را به عنوان بخشی از موجودی قطعات یدکی حیاتی خود نگهداری کنند تا زمان توقف ناشی از خرابی غیرمنتظره کاتر را کاهش دهند.

هر کاتر می‌تواند به طور جداگانه بسته‌بندی شود تا از آسیب تماس، قرار گرفتن در معرض رطوبت و ضربه لبه برش در حین حمل و نقل جلوگیری شود.

بسته به الزامات مشتری و در دسترس بودن، گزینه‌های نو اصلی، دست دوم اصلی، یا سازگار نو ممکن است به طور جداگانه قیمت‌گذاری شوند. وضعیت محصول همیشه باید قبل از خرید به وضوح بیان شود.

کاتِر لید N210133271AC عمدتاً در بخش برش لید تجهیزات درج خودکار RG131 سازگار استفاده می‌شود.

• درج قطعات سوراخ‌دار
• پردازش قطعات شعاعی
• کوتاه کردن لیدهای قطعه
• تولید مونتاژ PCB
• نگهداری خط درج خودکار
• تعمیر مکانیزم کاتر
• تعویض قطعات یدکی پیشگیرانه
• بازسازی دستگاه
• بازیابی تولید پس از آسیب کاتر
• آماده‌سازی موجودی نگهداری حیاتی

کاتر به عنوان بخشی از سیستم برش مکانیکی دستگاه درج خودکار کار می‌کند.

تجهیزات درج، قطعه مورد نیاز را طبق برنامه تولید به سمت موقعیت پردازش تغذیه می‌کند.

دستگاه لیدهای قطعه را برای درج در سوراخ‌های PCB موقعیت‌دهی و شکل می‌دهد.

لیدهای قطعه وارد سوراخ‌های تعیین شده PCB می‌شوند در حالی که بدنه قطعه در موقعیت صحیح باقی می‌ماند.

دستگاه مکانیزم برش را فعال می‌کند. کاتر A و کاتر B به رابطه برش مورد نیاز حرکت می‌کنند.

لبه‌های برش نیروی مکانیکی کنترل شده‌ای را برای جدا کردن مواد اضافی لید قطعه اعمال می‌کنند.

پس از اتمام برش، مکانیزم به موقعیت اولیه خود بازگشته و برای چرخه تولید بعدی آماده می‌شود.

مواد لید بریده شده وارد ناحیه زباله یا جمع‌آوری تعیین شده می‌شود. تمیز کردن منظم برای جلوگیری از تداخل تکه‌ها با مکانیزم لازم است.

فرآیند با سرعت تولید تکرار می‌شود. از آنجایی که کاتر ممکن است هزاران بار در طول تولید کار کند، وضعیت لبه و هم‌ترازی برای عملکرد پایدار طولانی مدت ضروری است.

تعویض کاتر فرسوده می‌تواند به بازیابی برش یکنواخت‌تر لید و کاهش تنوع بین قطعات پردازش شده کمک کند.

نگهداری یک کاتر یدکی در انبار به تیم‌های نگهداری اجازه می‌دهد تا در صورت بروز مشکلات برش، سریع‌تر پاسخ دهند.

کاتر آسیب‌دیده می‌تواند بار غیرعادی بر نگهدارنده‌ها، راهنماها، محرک‌ها و کاتر مطابق ایجاد کند. تعویض زودهنگام می‌تواند احتمال آسیب مکانیکی اضافی را کاهش دهد.

برش پایدار لید از ظاهر PCB ثابت و الزامات مونتاژ پایین‌دستی پشتیبانی می‌کند.

پیگیری فرکانس تعویض کاتر به کارخانه‌ها اجازه می‌دهد تا فواصل سایش را تخمین زده و قطعات یدکی را قبل از خرابی آماده کنند.

برش تمیز و کامل لید می‌تواند نیاز به کوتاه کردن دستی یا اصلاح محصول پس از درج خودکار را کاهش دهد.

انتخاب کاتر صرفاً بر اساس ظاهر توصیه نمی‌شود. قطعات مشابه ممکن است ابعاد نصب، زاویه کاتر، جهت‌گیری یا سطوح نسخه متفاوتی داشته باشند.

شماره مورد نیاز باید به شرح زیر بررسی شود:

N210133271AC

از نادیده گرفتن حروف نهایی نسخه خودداری کنید. اعداد مشابه ممکن است به کاتر، نسخه یا موقعیت نصب دیگر اشاره داشته باشند.

این محصول به عنوان کاتر B شناسایی می‌شود. اگر قطعه قدیمی شما کاتر A است، شماره قطعه مورد نیاز ممکن است متفاوت باشد.

کاربرد اصلی تأیید شده، تجهیزات درج خودکار RG131 است. ماشین‌های با پیکربندی‌های متفاوت باید با استفاده از دفترچه راهنمای قطعات یا قطعه قدیمی بررسی شوند.

عکس‌هایی را نشان دهید:

• سمت جلو
• سمت عقب
• لبه برش
• سوراخ‌های نصب
• نمای جانبی
• علامت‌گذاری شماره قطعه
• موقعیت نصب شده

کتاب قطعات دستگاه منبع ترجیحی برای تأیید شماره قطعه صحیح و موقعیت مونتاژ است.

از تأمین‌کننده بخواهید بیان کند که آیا قیمت‌گذاری برای موارد زیر است:

این شرایط نباید یکسان تلقی شوند.

برای نگهداری فوری، یک عدد ممکن است کافی باشد. برای کارخانه‌هایی که چندین دستگاه RG131 را اداره می‌کنند، نگهداری واحدهای اضافی در انبار ممکن است زمان توقف آینده را کاهش دهد.

قبل از ارسال، مشتریان ممکن است درخواست کنند:

• عکس‌های واقعی محصول
• تأیید شماره قطعه
• مقایسه ابعادی
• تأیید وضعیت
• عکس‌های بسته‌بندی
• تأیید تعداد
• گزارش بازرسی بصری

نصب باید توسط پرسنل نگهداری آموزش دیده که با تجهیزات درج خودکار آشنا هستند، انجام شود.

• دستگاه را کاملاً متوقف کنید.
• منابع انرژی مورد نیاز را قطع یا ایزوله کنید.
• رویه‌های قفل‌گذاری و ایمنی کارخانه را دنبال کنید.
• لیدهای قطعه شل را از ناحیه کار حذف کنید.
• ابزارهای نصب تمیز را آماده کنید.
• کاتر جدید و قدیمی را مقایسه کنید.
• کاتر مطابق را برای سایش بررسی کنید.
• پیچ‌های نصب و راهنماها را بازرسی کنید.

• لبه برش را محافظت شده نگه دارید.
• از انداختن یا ضربه زدن به کاتر خودداری کنید.
• قطعه را در جهت صحیح نصب کنید.
• سوراخ‌های نصب نامنظم را با زور وارد نکنید.
• بست‌ها را به طور یکنواخت سفت کنید.
• قبل از عملیات خودکار، حرکت آزاد را بررسی کنید.
• فاصله را طبق رویه دستگاه تنظیم کنید.

• در صورت امکان مکانیزم را به صورت دستی اجرا کنید.
• یک آزمایش با سرعت پایین انجام دهید.
• به صدای مکانیکی غیرعادی گوش دهید.
• بازگشت روان کاتر را تأیید کنید.
• اولین قطعات پردازش شده را بازرسی کنید.
• پایداری نصب را مجدداً بررسی کنید.
• تعویض را در پرونده نگهداری ثبت کنید.

فرکانس نگهداری باید بر اساس حجم تولید، نوع قطعه، وضعیت دستگاه و الزامات کیفی داخلی تعیین شود.

لبه برش باید در طول ذخیره‌سازی و حمل و نقل محافظت شود.

• در محیطی تمیز و خشک نگهداری کنید.
• کاتر را داخل بسته‌بندی محافظ نگه دارید.
• از تماس مستقیم لبه‌های برش با اشیاء سخت جلوگیری کنید.
• از رطوبت بالا و مواد خورنده اجتناب کنید.
• از برچسب‌های شماره قطعه واضح استفاده کنید.
• موجودی کاتر A و کاتر B را جدا کنید.
• از کنترل موجودی اولین ورودی، اولین خروجی پیروی کنید.
• اجسام سنگین را روی بسته قرار ندهید.

• از دستکش‌های محافظ مناسب استفاده کنید.
• به لبه برش به طور غیرضروری دست نزنید.
• از کاتر به عنوان ابزار دستی عمومی استفاده نکنید.
• از ضربه، خم شدن، سنگ زنی یا پولیش کنترل نشده خودداری کنید.
• قطعه را از زباله‌های مغناطیسی و تکه‌های فلزی دور نگه دارید.

هر سفارش می‌تواند مطابق با الزامات خرید تأیید شده بررسی شود.

کاتر یک قطعه فلزی دقیق است و باید به گونه‌ای بسته‌بندی شود که از ضربه به لبه برش جلوگیری شود.

1. بازرسی بصری تمیز
2. محافظت از لبه برش
3. بسته‌بندی محافظ ضد رطوبت
4. بسته‌بندی پلاستیکی یا فومی فردی
5. اعمال برچسب شماره قطعه
6. قرار دادن در کارتن داخلی تقویت شده
7. بسته‌بندی کارتن صادراتی
8. تأیید نهایی تعداد

زمان تحویل به وضعیت موجودی، مقدار سفارش، وضعیت محصول، الزامات بازرسی و مقصد بستگی دارد.

یک تأمین‌کننده تخصصی می‌تواند بیش از یک قیمت‌گذاری عمومی محصول ارائه دهد.

تأمین‌کننده می‌تواند شماره درخواستی را با اطلاعات محصول موجود و عکس‌های قطعه قدیمی مقایسه کند.

مشتریان می‌توانند قبل از ارسال عکس‌های واقعی درخواست کنند، به خصوص هنگام خرید قطعات دست دوم یا سازگار.

کاتر می‌تواند همراه با راهنماها، صفحات، نگهدارنده‌ها، سیلندرها، موتورها، سنسورها، کابل‌ها و سایر قطعات دستگاه درج خودکار عرضه شود.

سفارشات نگهداری کوچک و سفارشات موجودی یدکی بزرگتر می‌توانند مطابق با الزامات مشتری رسیدگی شوند.

قطعات می‌توانند برای صادرات بسته‌بندی شده و به کارخانه‌های الکترونیک، شرکت‌های تعمیرات و توزیع‌کنندگان در سراسر جهان حمل شوند.

شناسایی واضح محصول قبل از ارسال می‌تواند خطر بازگشت و خطاهای خرید را کاهش دهد.

N210133271AC یک کاتر لید B است که در مکانیزم برش تجهیزات درج خودکار RG131 سازگار استفاده می‌شود. این قطعه مواد اضافی لید قطعه را در طول فرآیند درج قطعات سوراخ‌دار کوتاه می‌کند. موقعیت نصب دقیق باید با استفاده از دفترچه راهنمای قطعات دستگاه و کاتر برداشته شده تأیید شود.

خیر. این دو شماره معمولاً به عنوان دو سمت مختلف آرایش برش لید شناسایی می‌شوند. N210133270AC معمولاً به عنوان کاتر A و N210133271AC به عنوان کاتر B شناسایی می‌شود. مشتریان باید قبل از ثبت سفارش، سمت مورد نیاز را تأیید کنند.

نصب معمولاً نیاز به بازرسی و تنظیم مکانیکی دارد. تکنسین نگهداری باید جهت کاتر، وضعیت نصب، هم‌ترازی، فاصله، حرکت و وضعیت کاتر مطابق را بررسی کند. قبل از از سرگیری تولید عادی، باید یک آزمایش با سرعت پایین انجام شود.

لطفاً شماره کامل قطعه، مدل دستگاه، اطلاعات سریال دستگاه در صورت موجود بودن و عکس‌های واضح از کاتر قدیمی را ارائه دهید. عکس‌های جلو، عقب، نمای جانبی، لبه برش، سوراخ‌های نصب و موقعیت نصب شده به ویژه برای مقایسه مفید هستند.

تعویض باید زمانی در نظر گرفته شود که کاتر برش‌های ناقص، طول‌های نامنظم لید، پلیسه بیش از حد، صدای غیرعادی، افزایش مقاومت برش، سایش قابل مشاهده لبه، لب‌پریدگی یا آلارم‌های تولید مکرر ایجاد کند. همچنین قبل از نصب کاتر جدید، کل مکانیزم برش باید بازرسی شود.

به دنبال کاتر لید پاناسونیک N210133271AC یا سایر قطعات یدکی دستگاه درج خودکار هستید؟

لطفاً اطلاعات زیر را برای یک قیمت‌گذاری سریع و دقیق برای ما ارسال کنید:

• شماره قطعه مورد نیاز
• مدل دستگاه
• تعداد مورد نیاز
• وضعیت محصول ترجیحی
• عکس‌های قطعه قدیمی
• مقصد تحویل
• حساب پیک، در صورت لزوم
• برنامه تحویل مورد انتظار

ما قطعات دستگاه درج خودکار، قطعات دستگاه SMT، فیدرها، نازل‌ها، کاترها، راهنماها، سنسورها، موتورها، سیلندرها، بردهای کنترل، کابل‌ها، فیلترها و سایر قطعات تجهیزات تولید الکترونیک را عرضه می‌کنیم.

تیم فروش ما می‌تواند در بررسی شماره قطعه، تأیید عکس محصول، در دسترس بودن موجودی، برنامه‌ریزی حمل و نقل ترکیبی و تحویل بین‌المللی کمک کند.

امروز برای تأیید محصول، اطلاعات موجودی فعلی و قیمت‌گذاری رقابتی، درخواست خود را ارسال کنید.
