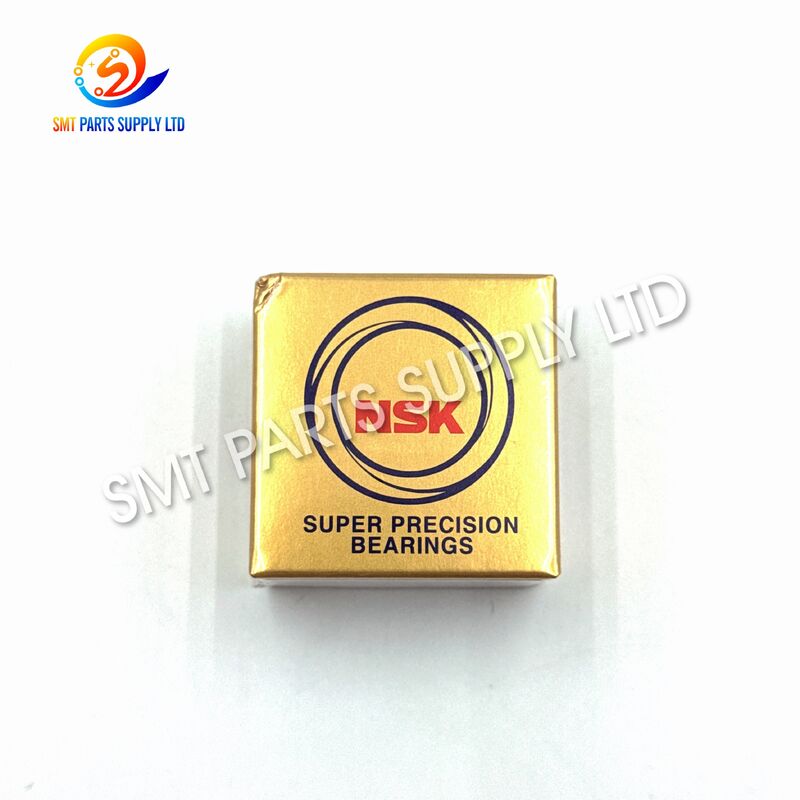

FUJI NSK 708ATYNDBMP5 H4218K پرتگاه دقیق با درجه دقیق P5 و ترتیب دوگانه پشت به پشت برای NXT XP143

بلبرینگ دقیق FUJI NSK 708ATYNDBMP5 H4218K برای مجموعه های حرکتی انتخابی مورد استفاده در تجهیزات قرار دادن قطعات الکترونیکی FUJI طراحی شده است. معمولاً به عنوان یک یاتاقان جایگزین برای پیکربندی‌های خاص FUJI NXT و XP143 اشاره می‌شود، اگرچه محور نصب دقیق یا ماژول مکانیکی همیشه باید از طریق دفترچه راهنمای قطعات ماشین، نقشه مونتاژ یا علامت‌گذاری یاتاقان حذف شده تأیید شود.

این بلبرینگ تماس زاویه ای فشرده دارای قطر داخلی 8 میلی متر و قطر خارجی 22 میلی متر است. نام کامل NSK یک قفس پلی آمیدی، چیدمان بلبرینگ همسان پشت به پشت، پیش بارگذاری متوسط ​​و کلاس دقت P5 را مشخص می کند. این ویژگی ها یاتاقان را برای کاربردهایی که نیاز به استحکام کنترل شده، هدایت چرخشی دقیق و حرکت پایدار تحت بارهای شعاعی و محوری ترکیبی دارند، مناسب می کند.

این بلبرینگ برای تعمیر ماشین SMT حرفه ای، تعمیر و نگهداری پیشگیرانه برنامه ریزی شده، بازسازی ماژول مکانیکی و جایگزینی اجزای سیستم حرکتی فرسوده در نظر گرفته شده است. نصب صحیح به حفظ حرکت صاف، موقعیت ثابت و عملکرد تولید قابل اعتماد کمک می کند.

مرجع متقابل تجاری تأیید شده متصل می شودNSK 708ATYNDBMP5بامرجع لوازم یدکی FUJI H4218K. لیست تجهیزات عمومی این قطعه را با تجهیزات نصب قطعات الکترونیکی FUJI، از جمله برنامه های منتخب NXT و XP143 مرتبط می کند. از آنجایی که ویرایش‌های ماشین FUJI ممکن است از ترتیبات مختلف یاتاقان استفاده کند، سازگاری نهایی باید قبل از سفارش بررسی شود.

شناسایی محصول

سیستم تعیین NSK شناسایی می کندTYNبه عنوان یک قفس پلی آمید،DBبه عنوان یک آرایش دوبلکس پشت به پشت،مبه عنوان پیش بارگذاری متوسط، وP5به عنوان یک کلاس دقیق ترتیبات یاتاقان تماس زاویه ای پشت به پشت می تواند بارگذاری شعاعی و بارگذاری محوری را از هر دو جهت پشتیبانی کند و در عین حال استحکام ممان بالاتری را نسبت به آرایش رو به رو ارائه می دهد.

علت - چرا بلبرینگ اصلی نیاز به تعویض دارد

بلبرینگ های دقیق به طور مداوم در تجهیزات قرار دادن SMT با سرعت بالا کار می کنند. حتی زمانی که یک یاتاقان آسیب خارجی قابل مشاهده را نشان نمی دهد، مسیرهای داخلی آن، عناصر غلتشی، قفس، وضعیت روانکاری یا رابطه پیش بارگذاری ممکن است به تدریج خراب شود.

یک یاتاقان فرسوده یا نادرست نصب شده می تواند بر پایداری مجموعه حرکت تأثیر بگذارد و ممکن است خطاهای موقعیت یابی ایجاد کند که به نظر می رسد از موتور، رمزگذار، بال اسکرو، ریل راهنما یا سیستم کنترل منشأ می گیرد.

علل رایج سایش بلبرینگ

علائم معمولی

هنگامی که یک یا چند مورد از شرایط زیر ظاهر می شود، پرسنل تعمیر و نگهداری ممکن است به بررسی یاتاقان بپردازند:

• صدای مکانیکی غیر عادی در حین حرکت محور.
• افزایش لرزش در اطراف محفظه یاتاقان.
• موقعیت یابی ناسازگار یا انحراف کالیبراسیون مکرر.
• گرمای بیش از حد در نزدیکی شفت یا صندلی بلبرینگ.
• چرخش ناهموار هنگامی که مکانیسم به صورت دستی حرکت می کند.
• افزایش بار موتور یا جریان سروو.
• هشدارهای حرکتی مکرر بدون خطای الکتریکی آشکار.
• نشتی گریس قابل مشاهده یا روانکار آلوده.
• بازی محوری یا شلی شعاعی فراتر از محدوده طبیعی.
• کاهش پایداری قرارگیری پس از دوره‌های عملیاتی طولانی.
• مقاومت غیرمعمول در هنگام شتاب یا کاهش سرعت.
• تعویض مکرر اجزای مکانیکی مجاور.

این علائم به طور خودکار معیوب بودن بلبرینگ را ثابت نمی کند. موتورها، کوپلینگ‌ها، بال‌اسکروها، تسمه‌ها، قرقره‌ها، ریل‌های راهنما، انکودرها، شفت‌ها و صندلی‌های نصب نیز باید قبل از تصمیم نهایی تعمیر بازرسی شوند.

راه حل - جایگزینی دقیق برای حرکت ماشین پایدار

جایگزینی یک یاتاقان فرسوده با NSK 708ATYNDBMP5 H4218K که به درستی شناسایی شده است به بازیابی پشتیبانی و هدایت مورد نظر مجموعه مکانیکی FUJI آسیب دیده کمک می کند.

برخلاف یک یاتاقان همه منظوره معمولی، این مدل از پیکربندی تماس زاویه ای منطبق با پیش بارگذاری کنترل شده و دقت دقیق استفاده می کند. آرایش منطبق مهم است زیرا جفت بلبرینگ باید به عنوان یک سیستم مکانیکی کار کند. نصب یک یاتاقان بی بدیل با پیش بارگیری، قفس، تحمل یا آرایش تماس متفاوت ممکن است استحکام محور و رفتار در حال اجرا را تغییر دهد.

مزایای تعمیر و نگهداری

چرا شماره مدل کامل مهم است

شرح ساده شده "708AT" برای تهیه جایگزینی دقیق کافی نیست. بلبرینگ هایی که از سری 708 یکسان استفاده می کنند، می توانند مواد قفس، سطوح پیش بارگیری، ترتیبات تطبیق، فاصله های داخلی و درجه های دقت متفاوتی داشته باشند.

به همین دلیل در استعلام ها و سفارشات خرید باید مشخص شود:

NSK 708ATYNDBMP5 / FUJI H4218K

استفاده از مدل کامل به جلوگیری از جایگزینی با یاتاقانی که دارای اندازه فیزیکی صحیح است اما ویژگی های عملیاتی اشتباه دارد کمک می کند.

مشخصات

نکته فنی مهم

سوراخ 8 میلی متر و قطر خارجی 22 میلی متر توسط سوابق تجاری و شناسایی محصول موجود برای NSK 708ATYNDBMP5 پشتیبانی می شود. با این حال، عرض یاتاقان، جهت نصب، علائم تطبیق، جهت پیش بارگذاری، روش روغن کاری و محور دقیق دستگاه باید قبل از نصب در برابر یاتاقان اصلی و مستندات خدمات FUJI تأیید شود.

توضیح کد مدل بلبرینگ

پسوندها برای انتخاب محصول ضروری هستند. یک بلبرینگ استاندارد 708 بدون تطابق صحیح، پیش بارگذاری، قفس و کدهای دقیق نباید به طور خودکار جایگزینی معادل در نظر گرفته شود.

مزایای کلیدی محصول

1. شناسایی دقیق مدل کامل

این محصول با نام کامل NSK 708ATYNDBMP5 به جای مرجع کوتاه شده 708AT شناخته می شود. این به تیم های خرید کمک می کند تا قیمت ها را به درستی مقایسه کنند و خطر سفارش یک بلبرینگ از نظر ظاهری مشابه اما از نظر فنی متفاوت را کاهش می دهد.

2. هماهنگی پشت به پشت

آرایش DB جفت بلبرینگ را پشت به پشت قرار می دهد. این ساختار برای بارهای شعاعی، بارهای محوری در هر دو جهت و بارهای لحظه ای تولید شده توسط مکانیزم ماشین پشتیبانی می کند.

3. پیش بارگذاری متوسط ​​کنترل شده

پسوند M نشان دهنده پیش بارگذاری متوسط ​​است. پیش بارگذاری حرکت داخلی ناخواسته را کاهش می دهد و استحکام مونتاژ را افزایش می دهد و از هدایت مکانیکی پایدارتر پشتیبانی می کند.

4. P5 دقت دقیق

نام P5 برای کاربردهایی در نظر گرفته شده است که به دقت ابعادی و عملکردی بیشتری نسبت به یاتاقان های صنعتی معمولی نیاز دارند. این در ماشین آلات SMT مهم است، جایی که حرکت مکانیکی تکرارپذیر بر پایداری تولید تأثیر می گذارد.

5. طراحی فشرده 8 میلی متری حفره

اندازه یاتاقان فشرده برای مجموعه‌های حرکتی دقیق که فضای نصب محدود است و پشتیبانی دقیق شافت ضروری است، مناسب است.

6. برنامه تعمیر و نگهداری حرفه ای SMT

مرجع متقاطع H4218K از شناسایی سریع‌تر برای تعمیر و نگهداری تجهیزات FUJI، موجودی قطعات یدکی، بازسازی ماشین و تعویض اضطراری پشتیبانی می‌کند.

7. کاهش ریسک تدارکات

نمایش هر دو مدل بلبرینگ NSK و شماره قطعه FUJI به مهندسان تعمیر و نگهداری، توزیع‌کنندگان و بخش‌های خرید اجازه می‌دهد تا با استفاده از سیستم‌های اسناد مختلف، یک مورد را بررسی کنند.

8. مناسب برای نگهداری پیشگیرانه

یاتاقان را می توان به عنوان بخشی از یک برنامه تعمیر و نگهداری برنامه ریزی شده برای کاهش تأخیر در هنگام تشخیص لرزش، سر و صدا یا سایش مکانیکی ذخیره کرد.

برنامه

FUJI NSK 708ATYNDBMP5 H4218K برای مجموعه های مکانیکی دقیق در تجهیزات قرار دادن قطعات الکترونیکی در نظر گرفته شده است.

حوزه های کاربردی اصلی

کاربران قابل اجرا

• دارندگان دستگاه SMT
• ارائه دهندگان خدمات تولید لوازم الکترونیکی.
• کارخانه های مونتاژ PCB.
• بخش تعمیر و نگهداری تجهیزات FUJI.
• شرکت های مستقل تعمیر SMT.
• شرکت های نوسازی ماشین آلات
• توزیع کنندگان قطعات یدکی SMT.
• مهندسین خدمات خارج از کشور
• تیم های تعمیر و نگهداری اتوماسیون صنعتی
• یکپارچه سازهای خط تولید الکترونیک.

بیانیه سازگاری

بلبرینگ H4218K به طور عمومی برای تجهیزات منتخب FUJI NXT و XP143 به بازار عرضه می‌شود، اما ممکن است نسل‌های دستگاه، محدوده شماره سریال، بازبینی‌های مکانیکی و مجموعه‌های محور متفاوت باشد.

قبل از سفارش، خریدار باید حداقل یکی از موارد زیر را ارائه دهد:

• یک عکس واضح از بلبرینگ حذف شده
• علامت گذاری کامل بلبرینگ از حلقه یا بسته یاتاقان.
• شماره قطعه FUJI H4218K از دستگاه BOM.
• مدل ماشین و شماره سریال.
• نام مجموعه مکانیکی
• محور یا موقعیت نصب.
• اسکرین شات دستی قطعات.
• مقدار مورد نیاز در هر مجموعه

چگونه کار می کند

بلبرینگ های تماس زاویه ای از مسیرهای مسابقه ای استفاده می کنند که نسبت به یکدیگر افست شده اند. خط تماس بین توپ ها و مسیرهای مسابقه در زاویه ای نسبت به صفحه شعاعی قرار دارد. این به یاتاقان اجازه می دهد تا بار شعاعی را همراه با بار محوری پشتیبانی کند.

یک یاتاقان تماسی تک زاویه ای معمولاً نیروی محوری را عمدتاً در یک جهت پشتیبانی می کند. در یک مجموعه همسان پشت به پشت، دو یاتاقان در جهت مخالف نصب شده است. بنابراین این جفت می‌تواند نیروهای محوری را از هر دو جهت پشتیبانی کند و مقاومت بهتری در برابر ممان‌های واژگونی ایجاد کند.

توالی عملیاتی

عملکرد آرایش پشت به پشت

یک جفت بلبرینگ پشت سر هم فاصله نسبتاً وسیعی بین مراکز بار مؤثر خود دارد. این قابلیت بار لحظه ای قوی تری را فراهم می کند و از آرایش مکانیکی سفت و سخت پشتیبانی می کند.

برای تجهیزات SMT، این می تواند به موارد زیر کمک کند:

• پشتیبانی شفت پایدار.
• حرکت محوری کنترل شده
• کاهش بازی ناخواسته
• شتاب و کاهش مداوم.
• بهبود پاسخ در طول چرخه های عملیاتی مکرر.
• قابلیت تکرار مکانیکی بهتر پس از نصب صحیح
• رفتار سروو قابل پیش بینی تر.
• کاهش لرزش ناشی از فاصله زیاد داخلی.

عملکرد Preload

پیش بارگذاری یک نیروی داخلی کنترل شده را قبل از وارد شدن بار عامل خارجی به مجموعه یاتاقان منطبق اعمال می کند.

اثرات مورد نظر عبارتند از:

• افزایش صلبیت مکانیکی.
• کاهش جابجایی محوری
• کنترل ترخیص داخلی
• بهبود پایداری دویدن
• کاهش لغزش عناصر غلتشی.
• پشتیبانی از حرکت تکرارپذیر
• بهبود پاسخ در طول تغییرات جهت.

پیش بارگذاری نباید خودسرانه در حین نصب اضافه شود. مجموعه یاتاقان از قبل دارای شرایط منطبق مشخصی است و فشار بیش از حد مونتاژ ممکن است گرمای غیرعادی، گشتاور یا خرابی زودرس ایجاد کند.

توصیه های نصب

نصب باید توسط یک تکنسین آشنا با حمل دقیق بلبرینگ و تعمیر و نگهداری تجهیزات FUJI انجام شود.

قبل از نصب

1. مدل کامل 708ATYNDBMP5 را تأیید کنید.
2. مرجع FUJI H4218K را تأیید کنید.
3. بلبرینگ جدید را با بلبرینگ حذف شده مقایسه کنید.
4. بسته را برای علائم با مجموعه مطابقت بررسی کنید.
5. جهت نصب را بررسی کنید.
6. شفت و محفظه را برای آسیب دیدگی بررسی کنید.
7. تناسب شفت و محفظه را در صورت لزوم اندازه گیری کنید.
8. محل کار و ابزار نصب را تمیز کنید.
9. نیاز صحیح روانکار را تأیید کنید.
10. راهنمای سرویس دستگاه را مرور کنید.

در حین نصب

• نیروی نصب را از طریق توپ ها اعمال نکنید.
• فقط به حلقه ای که در حال فشار دادن است نیرو وارد کنید.
• جفت بلبرینگ های همسان را از هم جدا یا مخلوط نکنید.
• علائم تطبیق و جهت را قابل مشاهده نگه دارید.
• از برخورد مستقیم چکش خودداری کنید.
• در صورت لزوم از گرمکن یاتاقان تمیز یا پرس دقیق استفاده کنید.
• از راهروها در برابر ذرات فلزی و گرد و غبار محافظت کنید.
• سطوح تمیز شده را با دستکش های آلوده لمس نکنید.
• روغن کاری کارخانه را شسته نکنید مگر اینکه مشخص شده باشد.
• قطعات مرتبط را با توجه به مشخصات سرویس سفت کنید.

بعد از نصب

نحوه انتخاب

انتخاب بلبرینگ فقط بر اساس ظاهر بیرونی یا ابعاد اصلی توصیه نمی شود. پسوند کامل بر ساختار داخلی و عملکرد تأثیر می گذارد.

چک لیست انتخاب

فقط بر اساس این عوامل جایگزین نکنید

• همان قطر داخلی
• همان قطر بیرونی
• ظاهر بلبرینگ مشابه.
• همان شماره 708 پایه.
• قیمت خرید پایین تر
• توضیحات فروشنده تایید نشده
• مدل دستگاه فوجی مشابه.
• محور مکانیکی مشابه.
• بلبرینگ بدون علامت پسوند قابل مشاهده.
• بلبرینگ های مخلوط از مجموعه های مختلف.

اطلاعات استعلام توصیه شده

برای نقل قول سریعتر و دقیق تر، ارسال کنید:

بازرسی کیفیت

قبل از حمل و نقل، بلبرینگ باید مطابق با شرایط تامین توافق شده بررسی شود.

موارد بازرسی توصیه شده

توصیه های ذخیره سازی

• در محیط داخلی تمیز و خشک نگهداری شود.
• بلبرینگ را تا زمان نصب داخل بسته بندی محافظ نگه دارید.
• از تماس مستقیم با آب یا مواد شیمیایی خورنده خودداری کنید.
• محصولات سنگین را روی بسته یاتاقان قرار ندهید.
• از ضربه و لرزش در حین نگهداری جلوگیری کنید.
• شناسایی واضح انبار را حفظ کنید.
• مجموعه های همسان را با هم نگه دارید.
• از کنترل موجودی اولیه استفاده کنید.
• از باز کردن غیر ضروری بسته خودداری کنید.
• قبل از نصب قطعاتی را که مدت طولانی ذخیره کرده اند، بررسی کنید.

سوالات متداول

1. شماره مدل کامل بلبرینگ H4218K چیست؟

مدل کامل بلبرینگ NSK می باشد708ATYNDBMP5. "708AT" فقط یک مرجع کوتاه شده است و قفس، آرایش همسان، پیش بارگذاری یا کلاس دقیق را نشان نمی دهد. در سفارشات خرید باید از شماره مدل کامل به همراه شماره قطعه FUJI H4218K استفاده شود.

2. آیا H4218K برای هر دستگاه FUJI NXT یا XP143 مناسب است؟

خیر. فهرست‌های عمومی قطعات یدکی H4218K را با برنامه‌های FUJI NXT و XP143 انتخاب‌شده مرتبط می‌کند، اما محور دقیق، ماژول مکانیکی، محدوده شماره سریال و بازبینی دستگاه ممکن است متفاوت باشد. سازگاری باید با علامت یاتاقان اصلی، FUJI BOM یا دفترچه راهنمای سرویس تأیید شود.

3. DB، M و P5 به چه معناست؟

DB نشان دهنده چیدمان بیرینگ منطبق پشت به پشت است. M نشان دهنده پیش بارگذاری متوسط ​​و P5 نشان دهنده کلاس دقت دقت است. این پسوندها بر صلبیت، فاصله عملیاتی و دقت اجرا تأثیر می‌گذارند، بنابراین نباید هنگام انتخاب جایگزین حذف شوند.

4. آیا بلبرینگ استاندارد 708 می تواند جایگزین 708ATYNDBMP5 شود؟

بلبرینگ استاندارد 708 نباید به عنوان یک جایگزین خودکار در نظر گرفته شود. ممکن است طراحی تماس، قفس، پیش بارگیری، ترتیب تطبیق یا درجه دقیق متفاوتی داشته باشد. حتی زمانی که ابعاد خارجی مشابه به نظر می رسد، عملکرد حرکتی دستگاه ممکن است متفاوت باشد.

5. چه اطلاعاتی قبل از نقل قول مورد نیاز است؟

لطفاً علامت کامل بلبرینگ، شماره قطعه FUJI، مدل دستگاه، شماره سریال، موقعیت نصب، مقدار مورد نیاز، وضعیت محصول و کشور مقصد را ارائه دهید. برای تأیید نهایی، یک عکس از بلبرینگ حذف شده و برچسب بسته توصیه می شود.

تماس با ما

به دنبال یک یاتاقان FUJI H4218K قابل اعتماد برای تعمیر و نگهداری دستگاه SMT هستید؟

مدل دستگاه، شماره سریال، مقدار مورد نیاز، موقعیت نصب و یک عکس واضح از بلبرینگ حذف شده را برای ما ارسال کنید. تیم ما شناسایی NSK 708ATYNDBMP5 را قبل از نقل قول بررسی می کند و به کاهش خطر سفارش مشخصات نادرست کمک می کند.

ما حمایت می کنیم:

• بررسی سریع مدل
• مشاوره حرفه ای قطعات یدکی SMT.
• عرضه بلبرینگ جدید.
• بسته بندی صادراتی بین المللی
• گزینه های تحویل در سراسر جهان
• سوالات تعمیر و نگهداری فوری
• قیمت قطعات یدکی چند موردی
• یکپارچه سازی قطعات ماشین آلات FUJI.
• عکس محصول قبل از ارسال
• تهیه فاکتور تجاری و لیست بسته بندی.

با SMT PARTS SUPPLY LTD تماس بگیرید. امروز برای در دسترس بودن، قیمت، زمان تحویل، و تایید فنی.

الگوی استعلام

سازگاری و سلب مسئولیت علامت تجاری

نام‌های FUJI و NSK، مدل‌های ماشین و شماره قطعات فقط برای شناسایی محصول و مرجع سازگاری استفاده می‌شوند. این صفحه محصول به معنای حمایت مالی، مجوز، یا وابستگی نیست مگر اینکه به طور خاص در نقل قول تجاری ذکر شده باشد.

سازگاری دستگاه می تواند بر اساس سال تولید، شماره سریال، تجدید نظر مونتاژ و تاریخچه نگهداری متفاوت باشد. خریداران باید مدل دقیق بلبرینگ و شماره قطعه FUJI را قبل از خرید تأیید کنند. نصب نهایی باید توسط پرسنل تعمیر و نگهداری واجد شرایط انجام شود.
