حسگر محدوده X مخصوص ماشین برای چاپگر صفحه نمایش MPM125 با تأیید موقعیت

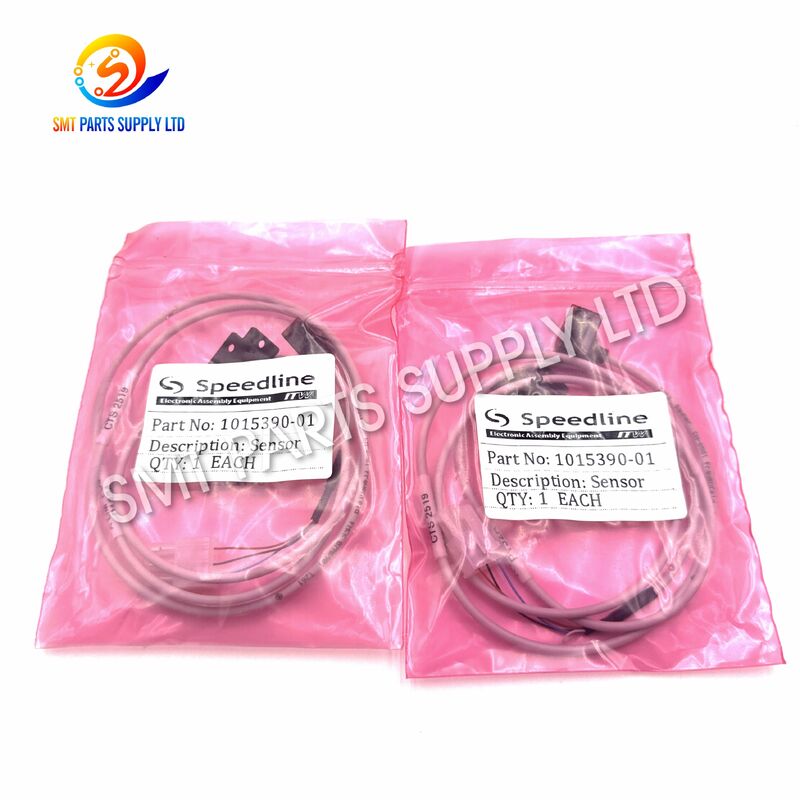

سنسور محدود نوار نقاله X Speedline MPM 1015390-01 برای چاپگر MPM125

حسگر حدی نوار نقاله Speedline MPM 1015390-01 یک جزء تشخیص موقعیت مخصوص ماشین است که برای سیستم حرکت نوار نقاله چاپگر صفحه نمایش MPM125 طراحی شده است. سنسور که در موقعیت محدود تعیین شده محور X نصب شده است، هنگامی که مکانیزم نوار نقاله به مرز سفر تعریف شده خود می رسد، سیگنال سوئیچینگ الکتریکی را ارائه می دهد. این سیگنال به کنترل‌کننده ماشین اجازه می‌دهد تا موقعیت پایانی را شناسایی کند، حرکت مربوطه را متوقف یا معکوس کند و یک توالی عملیاتی کنترل شده را حفظ کند.

یک سنسور حد که به درستی کار می کند برای حمل و نقل پایدار تخته، تنظیم اولیه دستگاه قابل اعتماد و موقعیت یابی ثابت نوار نقاله مهم است. هنگامی که سنسور اصلی آسیب ببیند، آلوده شود، از نظر الکتریکی ناپایدار شود، یا از نظر مکانیکی ناهماهنگ شود، چاپگر ممکن است هشدارهای موقعیت را نمایش دهد، در خانه خود کامل نشود، یا انتقال معمولی PCB را قطع کند.

شماره قطعه 1015390-01 به عنوان قطعه یدکی جایگزین برای کاربردهای نگهداری و تعمیر عرضه می شود. سازگاری باید با شماره قطعه، موقعیت نصب، ظاهر رابط، ابعاد نصب و پیکربندی دستگاه قبل از خرید تأیید شود.

سیستم نوار نقاله بردهای مدار چاپی را به داخل، از داخل و خارج از ناحیه چاپ منتقل می کند. حرکت آن باید در محدوده مکانیکی کنترل شده باقی بماند. حسگر حد X به عنوان یک مرجع موقعیت و جزء حفاظت از سفر در این توالی حرکت عمل می کند.

بدون یک سیگنال حد قابل اعتماد، سیستم کنترل ممکن است قادر به تعیین اینکه آیا مکانیزم نوار نقاله به مرز مورد نظر خود رسیده است یا خیر. این می تواند منجر به تلاش های مکرر برای حرکت، آلارم ماشین، شروع اولیه ناقص، تماس مکانیکی غیرعادی یا قطع شدن انتقال PCB شود.

سنسور به چندین عملکرد مهم دستگاه کمک می کند:

یک حسگر حد نوار نقاله X به طور مکرر عمل می کند هر زمان که دستگاه مقداردهی اولیه می کند، موقعیت نوار نقاله خود را تنظیم می کند یا دنباله حرکت مربوطه را انجام می دهد. استفاده طولانی مدت در تولید می تواند قطعه را در معرض لرزش، گرد و غبار، بقایای خمیر لحیم کاری، مواد شیمیایی تمیزکننده، حرکت کابل و ضربه مکانیکی قرار دهد.

خرابی سنسور همیشه به تنهایی توسط جزء حسگر ایجاد نمی شود. سیم کشی، کانکتورها، براکت های نصب، ورودی های کنترل و تراز مکانیکی نیز باید در طول عیب یابی بررسی شوند.

یک سنسور حد نوار نقاله X معیوب یا تنظیم نادرست ممکن است یک یا چند مورد از علائم زیر را ایجاد کند:

این علائم همچنین می‌تواند ناشی از اتصال مکانیکی، کابل‌های آسیب‌دیده، پارامترهای نادرست دستگاه، شل بودن کانکتورها، خطاهای برد ورودی یا مشکلات مونتاژ نوار نقاله باشد. قبل از تعویض قطعات باید یک بازرسی کامل انجام شود.

جایگزینی یک سنسور حد شکست خورده یا ناپایدار می تواند بازخورد قابل اعتماد موقعیت نوار نقاله را بازیابی کند و به ماشین کمک کند توالی حرکت عادی خود را کامل کند. قطعه جایگزین باید از نظر مشخصات الکتریکی، ابعاد فیزیکی، جهت نصب، پیکربندی کانکتور و رفتار سوئیچینگ با سنسور اصلی مطابقت داشته باشد.

سنسور حد نوار نقاله Speedline MPM 1015390-01 برای ارائه راه حل عملی تعمیر و نگهداری برای چاپگرهای صفحه نمایش MPM125 با استفاده از شماره قطعه و پیکربندی نوار نقاله مربوطه در نظر گرفته شده است.

درجه بندی های الکتریکی، نوع خروجی، تخصیص پین اتصال، طول کابل، فاصله حسگر و ابعاد نصب نباید تنها بر اساس ظاهر انتخاب شوند. نسخه‌های مختلف حسگر ممکن است دارای محفظه‌های مشابهی باشند در حالی که از ولتاژهای عملیاتی، منطق خروجی، ترتیبات سیم‌کشی یا استانداردهای کانکتور استفاده می‌کنند.

برای تامین دقیق اطلاعات زیر را ارسال کنید:

1. شماره قطعه کامل روی قطعه اصلی نشان داده شده است.
2. مدل ماشین و شماره سریال ماشین.
3. عکس های جلو، عقب، کانکتور، کابل و برچسب را پاک کنید.
4. موقعیت نصب در داخل مجموعه نوار نقاله.
5. مقدار مورد نیاز
6. پیام خطای موجود، در صورت موجود بودن.

سنسور 1015390-01 عمدتاً در سیستم کنترل موقعیت نوار نقاله پیکربندی مشخص شده چاپگر صفحه نمایش MPM استفاده می شود. این برای بخش های تعمیر و نگهداری، تاسیسات تولید SMT، شرکت های تعمیر تجهیزات و توزیع کنندگان قطعات یدکی که نیاز به جایگزینی برای قطعه نصب شده مربوطه دارند، مناسب است.

• ارائه دهندگان خدمات تولید لوازم الکترونیکی.
• کارخانه های تولید SMT.
• کارخانه های مونتاژ PCB.
• تیم های تعمیر و نگهداری چاپگر صفحه
• شرکت های تعمیر اتوماسیون صنعتی.
• بازسازی کننده تجهیزات SMT استفاده شده.
• توزیع کنندگان بین المللی قطعات یدکی SMT.
• پیمانکاران خدمات فنی

سنسور محدود نوار نقاله X به عنوان بخشی از سیستم بازخورد کنترل حرکت چاپگر عمل می کند. هنگامی که مکانیسم نوار نقاله به سمت مرز مشخص شده محور X حرکت می کند، یک هدف مکانیکی، محرک یا جسم قابل تشخیص به موقعیت سنجش نزدیک می شود.

پس از رسیدن به شرایط فعال سازی مورد نیاز، سنسور حالت خروجی الکتریکی خود را تغییر می دهد. کنترل کننده ماشین این حالت را از طریق مدار ورودی مربوطه می خواند و تعیین می کند که نوار نقاله به حد انتظار یا موقعیت مرجع رسیده است.

سپس کنترل‌کننده می‌تواند حرکت مربوطه را متوقف کند، جهت معکوس را معکوس کند، یک مرحله هومینگ را کامل کند یا به مرحله بعدی توالی عملیاتی ادامه دهد.

یک سنسور حد به طور مستقیم موتور نوار نقاله را کنترل نمی کند. این یک سیگنال ورودی به سیستم کنترل ماشین ارائه می دهد. کنترلر این سیگنال را همراه با منطق نرم افزار، فرمان های موتور، شرایط زمان بندی و سایر ورودی های ایمنی تفسیر می کند.

به همین دلیل، یک سیگنال حد نوار نقاله از دست رفته ممکن است از چندین ناحیه منشأ بگیرد:

• خود سنسور
• کابل سنسور
• رابط.
• دسته سیم.
• ترمینال ورودی کنترلر
• برد ورودی
• هدف مکانیکی
• براکت نصب.
• پارامتر ماشین یا دنباله کنترل.

انتخاب صحیح به چیزی بیش از مطابقت با ظاهر کلی محصول نیاز دارد. حسگرهای صنعتی ممکن است در هنگام استفاده از سیم کشی، قطبیت خروجی، تخصیص پین اتصال، محدوده حسگر، یا ترتیبات نصب، یکسان به نظر برسند.

برای سریعترین نقل قول و کمترین ریسک انتخاب، ارائه دهید:

شماره قطعه + مدل دستگاه + شماره سریال + عکس قطعه اصلی + تعداد + کشور تحویل

نمونه فرمت استعلام:

قسمت مورد نیاز: Speedline MPM 1015390-01
مدل دستگاه: MPM125
کاربرد: موقعیت محدود نوار نقاله X
تعداد: 2 عدد
شماره سریال ماشین: در صورت درخواست موجود است
عکس ها: جلو، برچسب، کانکتور، کابل و موقعیت نصب متصل شده است

قبل از تعویض، تکنسین ها باید یک مشکل حسگر الکتریکی را از یک مشکل حرکت مکانیکی تشخیص دهند.

نصب باید توسط پرسنل تعمیر و نگهداری آموزش دیده و آشنا با پرینترهای صفحه نمایش SMT و سیستم های برق صنعتی تکمیل شود.

1. دستگاه را متوقف کنید و از روش ایزولاسیون الکتریکی تأسیسات پیروی کنید.
2. موقعیت سنسور موجود را قبل از حذف ثبت کنید.
3. از مسیر کابل، جهت کانکتور، موقعیت براکت و فاصله هدف عکس بگیرید.
4. شماره قطعه جایگزین و پیکربندی فیزیکی را بررسی کنید.
5. سنسور اصلی را بدون کشیدن مستقیم کابل جدا کنید.
6. پیچ های نصب را بردارید و هر گونه فاصله یا براکت را نگه دارید.
7. سنسور جایگزین را در همان جهت نصب کنید.
8. کابل را از قطعات متحرک، لبه های تیز و مناطق با دمای بالا دور کنید.
9. دوشاخه را به طور ایمن وصل کنید و مطمئن شوید که مکانیسم قفل درگیر است.
10. برق را طبق رویه های تعمیر و نگهداری تایید شده بازیابی کنید.
11. وضعیت سنسور را در ورودی دستگاه یا صفحه عیب یابی بررسی کنید.
12. نوار نقاله را در حالت دستی به آرامی حرکت دهید.
13. تأیید کنید که سیگنال در موقعیت صحیح تغییر می کند.
14. بررسی کنید که نوار نقاله قبل از رسیدن به حد مکانیکی آسیب‌رسان متوقف شود.
15. مقداردهی اولیه ماشین را کامل کنید و چندین چرخه انتقال تخته خالی را انجام دهید.
16. پیچ های نصب و مسیر کابل را پس از تست مجددا بررسی کنید.

• بدون تایید انتساب پین، کانکتور را تغییر ندهید.
• سنسور را فقط بر اساس ظاهر محفظه نصب نکنید.
• کابل را نکشید یا به شدت خم نکنید.
• اجازه ندهید هدف متحرک به بدنه حسگر برخورد کند.
• از نیروی سفت کننده بیش از حد در قسمت های نصب پلاستیک استفاده نکنید.
• بدون ضبط تنظیمات اصلی، موقعیت فعال سازی را تغییر ندهید.
• سیگنال حد را برای تولید عادی دور نزنید.
• ولتاژ تایید نشده را به سنسور اعمال نکنید.
• از حلال های تهاجمی روی محفظه یا کابل سنسور استفاده نکنید.
• تا زمانی که تأیید دستی کامل نشده است، عملیات خودکار را شروع نکنید.

قبل از تعویض سنسور، موارد زیر را بررسی کنید:

پس از نصب، بررسی کنید:

• سنسور به طور ایمن نصب شده است.
• هدف به ناحیه سنجش صحیح نزدیک می شود.
• وضعیت ورودی به طور مداوم تغییر می کند.
• سیگنال در طول حرکت کابل پایدار است.
• نوار نقاله در محل مورد نظر متوقف می شود.
• چاپگر به طور معمول مقداردهی اولیه را تکمیل می کند.
• انتقال PCB بدون وقفه غیرعادی انجام می شود.
• هیچ سنسور، نوار نقاله یا هشدار ایمنی جدیدی ظاهر نمی شود.
• کابل از تمام اجزای متحرک پاک می ماند.
• دستگاه چندین چرخه را به طور مداوم انجام می دهد.

بازرسی منظم می تواند مشکلات سنسور را قبل از اینکه باعث توقف کامل دستگاه شود، شناسایی کند.

فاصله بازرسی مناسب به استفاده از ماشین، شرایط کارخانه، استانداردهای تعمیر و نگهداری و سابقه خرابی قبلی بستگی دارد.

مرجع 1015390-01 به تیم های تعمیر و نگهداری اجازه می دهد تا به جای انتخاب یک سنسور همه منظوره بدون اطلاعات سازگاری کافی، یک قطعه یدکی تعریف شده ماشین را جستجو کنند.

این مولفه برای تشخیص محدودیت سفر محور X نوار نقاله تعیین شده و ارائه وضعیت موقعیت مورد نیاز به سیستم کنترل ماشین استفاده می شود.

یک سیگنال حسگر قابل اعتماد به چاپگر کمک می کند موقعیت مرجع خود را در هنگام راه اندازی تأیید کند و از آلارم های مربوط به نوار نقاله بازیابی کند.

جایگزینی یک سنسور معیوب تایید شده می‌تواند آزمایش‌های مکرر یک جزء ناپایدار را حذف کند و به تکنسین‌ها اجازه می‌دهد تا به بررسی سیستم نوار نقاله گسترده‌تر ادامه دهند.

تاسیسات تولیدی که با تجهیزات MPM کار می کنند می توانند حسگرهای حیاتی تایید شده را در انبار نگه دارند تا زمان تعمیر اضطراری را کوتاه کنند.

این محصول را می توان برای کارخانه های الکترونیک، شرکت های خدمات تجهیزات و توزیع کنندگان قطعات یدکی SMT که به حمل و نقل بین المللی نیاز دارند، نقل قول کرد.

هر جزء عرضه شده باید با توجه به الزامات سفارش و شرایط تست موجود بررسی شود.

از آنجایی که نسخه‌های دستگاه ممکن است متفاوت باشد، سازگاری نهایی به پیکربندی نصب شده توسط مشتری بستگی دارد.

سنسور باید بسته بندی شود تا از بدنه حسگر، کابل و کانکتور در برابر ضربه، فشرده سازی، رطوبت و قرار گرفتن در معرض الکترواستاتیک در طول حمل و نقل محافظت کند.

1. بازرسی بصری قبل از بسته بندی
2. پوشش محافظ در اطراف بدنه سنسور.
3. کابل بدون خم شدن محکم مرتب شده است.
4. اتصال دهنده در برابر ضربه و آلودگی محافظت می شود.
5. بسته بندی داخلی فردی.
6. برچسب شناسایی با شماره قطعه
7. کارتن خارجی تقویت شده برای حمل و نقل بین المللی.
8. حفاظت اضافی با توجه به مقدار حمل و نقل و مقصد.

روش های حمل و نقل موجود ممکن است شامل اکسپرس بین المللی، محموله هوایی، حمل و نقل تلفیقی یا حمل و نقل همراه با سایر قطعات یدکی SMT باشد.

برای دریافت قیمت دقیق، مشخصات زیر را ارسال کنید:

سنسور 1015390-01 محدودیت حرکت محور X نوار نقاله تعیین شده را تشخیص می دهد و سیگنال موقعیت را به سیستم کنترل چاپگر می فرستد. این سیگنال از توقف نوار نقاله، تایید موقعیت مرجع، مقداردهی اولیه ماشین و توالی انتقال معمولی PCB پشتیبانی می کند.

خیر. سازگاری نباید برای هر چاپگر MPM فرض شود. این قطعه برای کاربرد مشخص شده نوار نقاله MPM125 ذکر شده است، اما شماره سریال دستگاه، کانکتور، کابل، ترتیب نصب و شماره قطعه نصب شده باید قبل از سفارش بررسی شود.

هنگام حرکت دستی نوار نقاله، نشانگر سنسور یا وضعیت ورودی دستگاه را بررسی کنید. همچنین تراز هدف، کانکتور، کابل، منبع تغذیه و ورودی کنترلر را بررسی کنید. حسگر ممکن است به درستی کار کند در حالی که کابل شکسته یا مدار ورودی معیوب مانع از دریافت سیگنال کنترلر می شود.

شماره قطعه 1015390-01، مدل دستگاه، شماره سریال، مقدار مورد نیاز، کشور تحویل و عکس های واضح از سنسور اصلی را ارائه دهید. اتصال دهنده، کابل، برچسب، سوراخ های نصب و محل نصب باید در عکس ها قابل مشاهده باشد.

ظاهر مشابه سازگاری را تأیید نمی کند. جایگزین باید با ولتاژ مورد نیاز، رفتار خروجی، تخصیص پین کانکتور، ترتیب کابل، ویژگی های حسگر، ابعاد نصب و موقعیت فعال سازی مطابقت داشته باشد. سنسور نادرست می تواند باعث آلارم، آسیب سیم کشی یا عملکرد غیرقابل اعتماد نوار نقاله شود.

SMT PARTS SUPPLY LTD.قطعات پرینتر صفحه نمایش، قطعات یدکی ماشین SMT، حسگرها، موتورها، تابلوهای کنترل، قطعات نوار نقاله، فیدرها، نازل ها و اقلام تعمیر و نگهداری تجهیزات تولید الکترونیک را تامین می کند.

برای نقل قول سریع لطفا ارسال کنید:

• شماره قطعه:1015390-01
• مدل ماشین:MPM125
• عکس های مولفه اصلی
• شماره سریال ماشین
• مقدار مورد نیاز
• کشور تحویل
• تاریخ تحویل مورد انتظار
• سایر قطعات یدکی مورد نیاز برای همان دستگاه

تیم فروش ما مرجع محصول، در دسترس بودن، الزامات بسته بندی و گزینه های حمل و نقل را با توجه به درخواست شما بررسی می کند.

برای قیمت گذاری، بررسی سازگاری، اطلاعات تحویل، و قیمت های ترکیبی قطعات یدکی SMT امروز با ما تماس بگیرید.
